Vrm на материнской плате что это

Содержание

Различные виды VRM материнской платы — какие бывают топологии и что выбрать
Заключение
Анатомия материнской платы: что такое чипсет, VRM и сокет
Сколько фаз нужно материнской плате
VRM материнской платы. Максимально коротко.

Обычно микропроцессор имеет напряжение питания в границах 1,1 – 1,3 вольта, плюс/минус 25% для автоматических разгона и понижения частоты в обычное. При напряжении питания выше 1,3 вольт превышаются допустимые нагрузки на сам кремний, но улучшается стабильность работы при краткосрочных экстремальных нагрузках, которые испытывает микропроцессор, например во время работы в режиме Turbo-boost.

Различные виды VRM материнской платы — какие бывают топологии и что выбрать

Разбираемся с системами питания микропроцессора на материнских платах

Довольно издавна на материнской плате появился дополнительный разъём питания, кроме огромного стандартного ATX. Рядом с микропроцессором можно узреть маленькую группу от 4 до 8 контактов, а время от времени и даже пару таких. Как раз это и есть питание для VRM – системы стабилизации и питания микропроцессора. В современных материнских платах особо составляющие не разглядеть: они практически всегда спрятаны за радиаторами.VRM – одна из важнейших составляющих, ведь от него вполне зависит питание микропроцессора, и как оно высококачественное, будет зависеть размеренная работа всей системы.

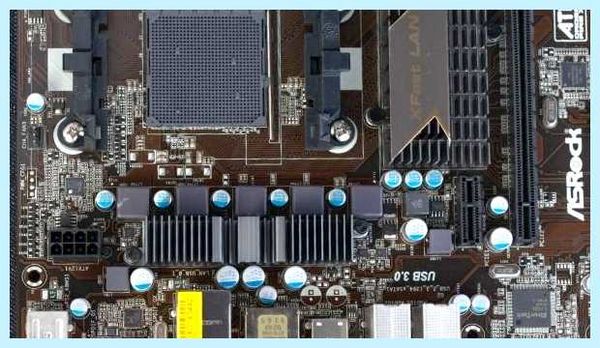

Как устроен VRM

Voltage Regulator Module представляет собой импульсный преобразователь неизменного напряжения, более обычное заглавие DC-DC конвертер. Основная его часть – катушка индуктивности, режим работы которой регулируется 2-мя ключами с конденсатором на выходе для сглаживания пульсаций.

Работу можно поделить на 2 такта: поначалу раскрывается один транзистор, заряжая энергией сердечник катушки индуктивности. На втором такте дроссель отключается от входного напряжения и сердечник начинает отдавать энергию, появляется электродвижущая сила, которая на выходе дросселя образует необходимое напряжение оборотной полярности и собирается в конденсаторе.

Довольно обычная схема позволяет снизить напряжение и прирастить силу тока, к тому же с огромным КПД, 90-95%. Внедрение импульсной технологии позволяет очень сделать схему маленькой.

Таких одиночных модулей на материнской плате обычно несколько, четкое количество обычно указывается в документации к материнской плате в значении количества фаз питающей системы микропроцессора. Причём эти модули вправду управляются особым контроллером со сдвигом по времени. Чем больше фаз – тем паче размеренное напряжение на выходе и тем больший ток VRM материнской платы может обеспечить, соответственно тем паче мощнейший микропроцессор можно будет использовать в готовой сборке. Наибольшая мощность микропроцессора указывается в документации к материнской плате, но как мы уже писали ранее, к официальной она отношение имеет слабо и может не соответствовать реальной.

Зачем такие сложности

VRM питается 12 вольтами, обычно конкретно этот показатель является главным для компьютерных блоков питания. Это самое огромное напряжение, которое есть в компьютере. Со школьных уроков физики нам понятно, что мощность – это сила тока, умноженная на напряжение, и если микропроцессор имеет мощность 120 Вт, то по полосы 12 В итоговое потребление находится на уровне 10 ампер, соответственно можно использовать довольно тонкие провода.

А вот сам микропроцессор уже питается напряжениями около 1-1,4 вольта, соответственно потребляет сотки ампер и с такими значениями провода к нему больше бы напоминали набор для сварочного аппарата. По сути так и есть, только всё это выполнено на материнской плате в виде дорожек, а в сокете микропроцессора несколько ножек предусмотрены конкретно для питания, создавая необходимую площадь сравнимую с сечением проводника на сотни ампер.

Как достигается большое количество фаз VRM

Контроллеры для VRM редко имеют отличное от 4 количество фаз, а сама система питания процессора – это сложное сбалансированное устройство. Достигать больших выходных значений путём увеличения мощности самих компонентов – это самое простое решение проблемы. Но в таком случае VRM будет достаточно горячая, а лишнее тепло в компьютере – это вечная боль в голове. Поэтому нехватку в линиях управляющего контроллера производители материнских плат научились решать несколькими способами.

Самый простой способ – усиление одной фазы двумя модулями, другими словами из 4 линий мы получаем 8 линий, но они не совсем честные. По факту – это всё тот же четырёхфазный VRM, просто каждая линия теперь имеет большую мощность за счёт дополнительного модуля с дросселем. И некоторые производители даже не стесняются выдавать такое решение как дополнительные фазы, но это не так.

Другой способ увеличения и мощности и количества фаз – установка промежуточной микросхемы удвоителя частоты между дополнительными модулями, а не напрямую, как в прошлом примере. В таком случае мы действительно получаем систему с увеличенным количеством фаз, пусть даже это и не настоящие выходы контроллера. Но такое решение является честным и позволяет на выходе VRM получить более линейное напряжение, к тому же тепловыделение такой системы будет ниже: большее количество дроссельных модулей работают поочерёдно, а соответственно будут выделять меньше тепла.

Будет не лишним изучить какие транзисторы используются в обвязке катушки индуктивности. Нередко здесь производители тоже пытаются экономить. Мы помним, что дроссель заряжается большим напряжением, соответственно меньшим током, а снимается с него небольшое напряжение, но больший ток, поэтому транзисторы могут быть разной мощности, это достаточно распространённое и эффективное решение. Иногда второй более мощный транзистор заменяется на два, причём это даже не выглядит как попытка сэкономить. Всё же 2 транзистора по итогу будут меньше греться, и не только лишь так как через них будет протекать ток, разделённый пополам между ними. Общее сопротивление двух транзисторов будет меньше, чем одного, другими словами это тоже один из способов борьбы с тепловыделением.

Самые мощные VRM с их точной настройкой используются производителями в материнских платах для разгона, созданные специально для удовлетворения всех потребностей энтузиастов и оверклокеров. Естественно, для раскрытия всего потенциала системы, будет нужен процессор с разблокированным множителем.

Заключение

Производители сами заинтересованы в качестве своей продукции, конечно топовые игровые материнские платы комплектуются более качественными системами питания, которые поддерживают разгон, а в разогнанном состоянии процессору необходимо более качественное и стабильное питание. От недорогих бюджетных плат такого не требуется и системы питания на них значительно скромнее. Почти всегда, в документации к материнской плате содержится вся необходимая информация и списки поддерживаемых процессоров.

Все посты
KVM-оборудование (equipment) (2)
Powerline-адаптеры (2)
Безопасность (security) (4)
Беспроводные адаптеры (3)
Блоки питания (power supply) (12)
Видеокарты (videocard) (38)
Видеонаблюдение (CCTV) (6)
Диски HDD и твердотельные SSD (59)
Дисковые полки (JBOD) (2)
Звуковые карты (sound card) (3)
Инструменты (instruments) (1)
Источники бесперебойного питания (ИБП, UPS) (24)
Кабели и патч-корды (5)
Коммутаторы (switches) (12)
Компьютерная периферия (computer peripherals) (41)
Компьютеры (PC) (41)
Контроллеры (RAID, HBA, Expander) (4)
Корпусы для ПК (13)
Материнские платы для ПК (24)
Многофункциональные устройства (МФУ) (6)
Модули памяти для ПК, ноутбуков и серверов (16)
Мониторы (monitor) (35)
Моноблоки (All-in-one PC) (8)
Настольные системы хранения данных (NAS) (2)
Ноутбуки (notebook, laptop) (34)
Общая справка (45)
Охлаждение (cooling) (15)
Планшеты (tablets) (3)
Плоттеры (plotter) (1)
Принтеры (printer) (6)
Программное обеспечение (software) (37)
Программное обеспечение для корпоративного потребителя (12)
Проекторы (projector) (2)
Процессоры для ПК и серверов (41)
Рабочие станции (workstation) (5)
Распределение питания (PDU) (1)
Расходные материалы для оргтехники (1)
Расширители Wi-Fi (повторители, репиторы) (3)
Роутеры (маршрутизаторы) (14)
Серверы и серверное оборудование (42)
Сетевые карты (network card) (4)
Сетевые фильтры (surge protector) (2)
Системы хранения (NAS) (1)
Сканеры (scanner) (1)
Телекоммуникационные шкафы и стойки (6)
Телефония (phone) (4)
Тонкие клиенты (thin client) (2)
Трансиверы (trensceiver) (5)
Умные часы (watch) (1)

Также вас может заинтересовать

Анатомия материнской платы: что такое чипсет, VRM и сокет

Ранее мы уже публиковали статьи про выбор материнских плат для конкретных нужд, но не рассматривали детально отдельные компоненты на них. В этой статье мы постараемся максимально раскрыть тему сокетов, чипсетов, VRM и прочих важных узлов.

Для большинства пользователей именно материнские платы являются наиболее туманным компьютерным компонентом: они все кажутся похожими друг на друга, а по спецификациям кажется, что одна материнская плата не так сильно отличается от другой.

Отчасти это связано с тем, что Intel и AMD перенесли несколько важных контролеров в центральный процессор, а ещё отчасти так как многие различия о качестве просто не указаны в описании материнских плат.

VRM

Модуль регулятора напряжения или VRM (Voltage Regulator Module) и его вспомогательные компоненты отвечают за стабильность подаваемого напряжения на отдельные узлы. Далее рассмотрим подробнее, как этот модуль взаимодействует с процессором и материнской платой.

Обычно процессор имеет напряжение питания в пределах 1,1 – 1,3 вольта, плюс/минус 25% для автоматических разгона и снижения частоты в простое. При напряжении питания свыше 1,3 вольт превышаются допустимые нагрузки на сам кремний, но улучшается стабильность работы при кратковременных экстремальных нагрузках, которые испытывает процессор, например во время работы в режиме Turbo-boost.

Сам VRM питается напряжением 12 вольт от специализированного разъёма блока питания, но для того, чтобы можно было использовать этот источник, напряжение необходимо преобразовать в пригодное для процессора. Это достигается путём преобразования и фазирования питания.

Понижающий преобразователь напряжения состоит из нескольких фаз, которые призваны уменьшить вероятность просадки напряжения и обеспечить более плавное и стабильное питание. Просадка напряжения – это когда напряжение понижается ниже необходимого для питания ядра. В такие моменты может наблюдаться нестабильная работа всей системы, появления синего экрана смерти или-же BSOD или самопроизвольное отключение компьютера.

Таким макаром, чем большее количество фаз преобразует входное питание, тем паче ровное и стабильное напряжение получается на выходе для питания системы при экстремальных нагрузках. Модули регулятора напряжения встречаются не только лишь в компьютерах, их также можно найти в радиоприёмниках, телевизорах, автомобилях и прочее. В любом случае, составные части такого модуля всегда остаются неизменны и как он устроен, рассмотрим ниже.

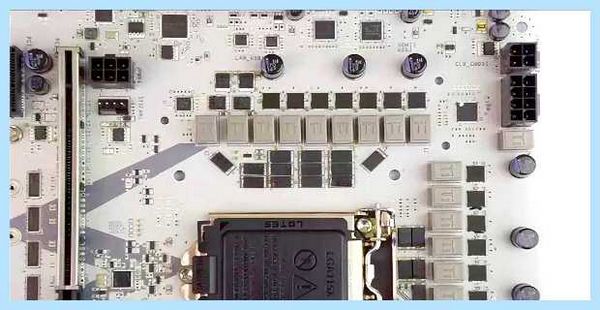

Что входит в состав VRM

Существует некоторое заблуждение, что VRM – это какая-то отдельная деталь на материнской плате. По сути «VRM» — этот термин относится к связке микросхемы-драйвера, полевых ключей, катушек индуктивности, конденсаторов и прочего, которые совместно используются для преобразования и фазирования напряжения. Основные три компонента модуля:

полевые транзисторы (и микросхема-драйвер), обычно расположены под радиаторами;
конденсаторы;
дроссели (катушки индуктивности).

Существует несколько вариантов построения силовой части, либо это 3 отдельных корпуса в виде 1 микросхемы-драйвера и 2 ключей верхнего и нижнего плеча, либо можно встретить микросборки, где в одном корпусе содержатся все эти 3 компонента. Большинство современных материнских плат используют именно такие микросборки. Такой подход не только лишь экономит место на плате, да и создаёт дополнительные удобства для организации теплоотвода и проектирования питания.

Как работает VRM

Как мы указывали ранее, модуль регулятора напряжения физически понижает напряжение до нужного для питания ЦП. Вход для преобразователя расположен на материнской плате рядом с процессором, это 8-пин и/или 4-пин разъём, а иногда и пара таких недалеко от процессора.

Одна фаза работает в 2 такта: в первый такт открывается верхний ключ и начинает заряжать дроссель 12 вольтами. Во второй такт верхний ключ закрывается и открывается нижний ключ. Дроссель начинает разряжаться, возникает обратная ЭДС нужной напряжённости, которая сглаживается выходным конденсатором и питает процессор.

Переключением ключей и фазами управляет специальный контроллер. Контроллер переключает ключи несколько тысяч раз за секунду, соответственно, чем больше фаз, тем быстрее они переключаются, тем паче стабильное напряжение на выходе.

Покупая материнскую плату, в описании, вероятнее всего, сможете найти информацию о количестве фаз. Схема питания обычно указывается как 4+1, 6+2, 8+3 и прочее. Число, которое стоит перед знаком плюс (в наших примерах это 4, 6 и 8), обозначает количество фаз, выделенных для процессора. Число, которое указано после плюса, указывает количество фаз, созданных для питания других компонентов, таких как оперативка или встроенная графика.

Как и в случае с ЦП, большее значение фаз для ОЗУ обеспечивает более стабильное питание при разгоне, однако фазы для памяти оказывают значительно меньшее влияние, чем фазы для процессора.

Если информация о количестве фаз в документации не указана, то можно подсчитать количество дросселей рядом с сокетом, чтобы определить количество фаз для питания процессора.

PCH/Чипсет/мост – для чего нужен чипсет

Если мы заговорили про анатомию, то чипсет можно сравнить со спинным мозгом. Он служит центром почти всех транзакций и взаимодействий между устройствами, включая ввод-вывод, некоторую обработку графики, обмен данными и расширенные функции встроенного ПО BIOS.

В первых компьютерах типа ZX-Spectrum все устройства висели на одной шине, даже оперативка. У каждого устройства был специальный сигнальный вход, чтобы процессор мог обратиться именно к нему, без этой команды сигналы на общей шине устройством игнорировались. Процессор выбирал нужное ему устройство опрашивал или записывал данные.

В наши дни компьютер состоит из отдельных систем. Шины Sata, PCI-e, USB, устаревшие шины типа RS-232, LPT, PS/2 – всё это отдельные объекты, которые обмениваются данными через полосы и каналы. Эти данные должны попасть в ЦП и быть обработаны инструкциями и запросами на прерывание.

За всю историю чипсетов произошло много изменений в терминологии. В текущее время Intel называет свой набор микросхем «PCH» Platform Controller Hub (контроллер-концентратор платформы), в то время как AMD по-прежнему использует более традиционную терминологию северного и южного моста. Но вроде бы обе компании не называли свои современные чипсеты – это унифицированные однокристальные решения.

От выбранного чипсета напрямую зависит способность системы использовать различные функции, такие как разгон, конфигурации с несколькими графическими процессорами (посредством выделения линии PCI-e) или RAID. И Intel и AMD публикуют блок-схемы, показывающие различия между наборами микросхем. Если внимательно их изучить, можно сразу увидеть, какие функции присутствуют в этом экземпляре и найти те, которые действительно нужны и будут использоваться.

Сокет

Дословный перевод этого слова – «розетка». Но мы говорим про сокет материнской платы, ещё одно название – слот ЦП. Это разъём, который используется для соединения процессора с печатной платой без пайки, что позволяет упростить установку или замену ЦП на материнской плате. Сокеты для процессоров, обычно встречающиеся в ПК и серверах, являются полной противоположностью поверхностного монтажа ЦП в ноутбуках, которые экономят место за счет удобства установки или замены.

Общие типы сокетов ЦП включают матрицу классических контактов (PGA) и матрицу поверхностных контактов (LGA). Разница между ними состоит в том, что PGA размещает контакты-штырьки на процессоре, а отверстия — в сокете, тогда как LGA имеет сокет с контактами, на которые вы размещаете процессор. Количество и расположение контактов варьируются зависимо от типа используемых ЦП, но, в глобальном понимании, большее количество контактов и их плотность позволяют быстрее передавать больше сигналов данных.

Существуют разные сокеты зависимо от поддерживаемого процессора. Если возникает ситуация, когда ЦП и сокет несовместимы, в лучшем случае ЦП физически не подойдёт в сокет, а в худшем случае может быть нанесён непоправимый ущерб любой части системы.

К счастью, легко проверить, будет ли процессор, на который вы смотрите, работать с конкретной материнской платой. Обычно рекомендуется сначала выбрать процессор, изучить на какой сокет он рассчитан, что упростит выбор материнской платы.

Зависимо от геометрии, некоторые сокеты могут быть совместимы с несколькими поколениями процессоров. Например, сокет Intel LGA 1151, который официально поддерживает процессоры шестого и седьмого поколения, а неофициально к тому же восьмого и девятого поколений. Но если процессор физически подходит в сокет, то он может быть несовместим с чипсетом. Без переделок процессоры 7-го поколения будут работать с чипсетами 100- и 200-серий , а процессорам 9-го нужен набор микросхем 300-серии.

Все посты
KVM-оборудование (equipment) (2)
Powerline-адаптеры (2)
Безопасность (security) (4)
Беспроводные адаптеры (3)
Блоки питания (power supply) (12)
Видеокарты (videocard) (38)
Видеонаблюдение (CCTV) (6)
Диски HDD и твердотельные SSD (59)
Дисковые полки (JBOD) (2)
Звуковые карты (sound card) (3)
Инструменты (instruments) (1)
Источники бесперебойного питания (ИБП, UPS) (24)
Кабели и патч-корды (5)
Коммутаторы (switches) (12)
Компьютерная периферия (computer peripherals) (41)
Компьютеры (PC) (41)
Контроллеры (RAID, HBA, Expander) (4)
Корпусы для ПК (13)
Материнские платы для ПК (24)
Многофункциональные устройства (МФУ) (6)
Модули памяти для ПК, ноутбуков и серверов (16)
Мониторы (monitor) (35)
Моноблоки (All-in-one PC) (8)
Настольные системы хранения данных (NAS) (2)
Ноутбуки (notebook, laptop) (34)
Общая справка (45)
Охлаждение (cooling) (15)
Планшеты (tablets) (3)
Плоттеры (plotter) (1)
Принтеры (printer) (6)
Программное обеспечение (software) (37)
Программное обеспечение для корпоративного потребителя (12)
Проекторы (projector) (2)
Процессоры для ПК и серверов (41)
Рабочие станции (workstation) (5)
Распределение питания (PDU) (1)
Расходные материалы для оргтехники (1)
Расширители Wi-Fi (повторители, репиторы) (3)
Роутеры (маршрутизаторы) (14)
Серверы и серверное оборудование (42)
Сетевые карты (network card) (4)
Сетевые фильтры (surge protector) (2)
Системы хранения (NAS) (1)
Сканеры (scanner) (1)
Телекоммуникационные шкафы и стойки (6)
Телефония (phone) (4)
Тонкие клиенты (thin client) (2)
Трансиверы (trensceiver) (5)
Умные часы (watch) (1)

Также вас может заинтересовать

Сколько фаз нужно материнской плате

Разбираемся, что такое фазы питания в подсистеме материнской платы, на что они влияют и как выбрать необходимое количество

При сборке настольного компьютера максимум внимания обычно уделяется процессору, видеокарте и оперативки. В то время как материнская плата в большинстве случаев выбирается по модели чипсета и цене. В редких случаях пользователи среднего звена обращают свое внимание на наличие встроенных модулей беспроводной сети и звуковой модуль Realtek.

Однако материнская плата – это платформа, которая должна обеспечить все необходимые условия работы для компонентов ПК и сначала процессора. Поэтому ключевым моментом выбора материнской платы должны стать фазы питания процессора. Что же все-таки это такое и какое количество является оптимальными расскажем в этой статье.

Кратко о подсистеме питания материнской платы

Не будем глубоко погружаться в электротехнику и постараемся кратко объяснить структуру подсистемы питания материнской платы.

Называется она Voltage Regulator Module, поэтому часто можно встретить аббревиатуру VRM. Это часть общей электрической цепи материнской платы, которая отвечает за снабжение процессора напряжением.

Ее задача – преобразование параметров поступающего в систему электрического тока, до значений, необходимых для стабильной работы центрального процессора.

Блок питания компьютера выдает напряжения 3,3В, 5В и 12В. Процессору среднего уровня производительности для работы требуется порядка 0,9 – 1,5В. Причем, зависимо от нагрузки, это значение постоянно меняется в большую или меньшую сторону. VRM материнской платы преобразует 12 В в напряжение, требуемое процессору, и при всем этом контролирует уровень потребления и обеспечивает повышение параметров при работе под нагрузками или после разгона.

Рабочими элементами подсистемы питания являются:

PWM-контроллер;
Драйвер;
MOSFET-транзистор;
дроссель
конденсатор.

Цепь из пяти этих элементов и называется фазой. Все фазы подсистемы работают синхронно, обеспечивая идентичные значения напряжения и силы тока. Именно сила тока является показателем производительности фазы питания. Значение силы тока одной фазы среднего сегмента пользовательских платформ обычно колеблется в пределах 20 – 30 А.

Зачем материнской плате несколько фаз?

В современных пользовательских материнских платах используется от 4+2 фаз до 14+2 фаз у новейших моделей на базе системной логики Z 590. При всем этом +2 фазы обычно идут для контроллера памяти, и часто находятся рядом с фазами ядра, но иногда они могут быть и вынесены в сторону.

Напряжение на процессор подается импульсами. Чтоб добиться постоянного значения применяется технология сглаживания, которая подразумевает использование нескольких фаз. Каждая из линий работает таким макаром, чтоб импульсы подаваемого напряжения шли со смещением. В результате на процессор попадает уже стабильное напряжение.

Элементы одной фазы имеют ограничение по мощности, которое теоретически достигает 65 Вт. Это значение получается, если принять возможный максимум силы тока в 50 А и умножить его на энергопотребление производительного процессора 1,3 Вт. При всем этом мы не учли энергопотери на нагрев системы и ее КПД. Таким макаром самая мощная фаза на практике не способна обеспечить бюджетный процессор с TDP 65 Вт. И именно увеличением фаз добиваются необходимого уровня напряжения.
Использование нескольких фаз позволяет снизить нагрузку на каждую, что влечет за собой снижение рабочих температур цепи питания в целом. А, следовательно, элементы фаз медленнее деградируют, так достигается увеличение срока службы.

Что такое сдвоенные фазы?

В спецификации материнских плат, сконструированных на базе одного чипсета можно встретить довольно противоречивые значения количества фаз. На одних моделях производитель указывает наличие 8 или 10 фаз, в то время, как у конкурентов модели на тех-же чипсетах оснащены 16 или 20 фазами соответственно. Естественно покупатель при равных ценовых категориях предпочтет более мощную цепь питания и окажется жертвой маркетингового хода.

По сути фазы в описании материнских плат не всегда таковыми являются. Причина путаницы – технология «сдвоенных фаз».

Количество фаз определяет PWM-контроллер. В новейших моделях материнских плат после каждого контроллера устанавливается делитель или дублер. Он разделяет сигнал на 2 потока, любой из которых направляется к собственной цепочке, состоящей из драйвера, ключа и фильтра. Это позволяет существенно увеличить общую мощность цепи питания, и параллельно снизить количество проходящего через каждую цепочку тока, а значит увеличить срок службы элементов цепи питания и снизить уровень нагрева. При всем этом сигнал существенно теряет в стабильности, поскольку временнóго смещения у пары потоков от одной фазы не будет.

Таким макаром 16-фазная система питания и цепь на 8 сдвоенных фаз у материнских плат на одном чипсете – это фактически одно и то же.

Что лучше: 6+2 или 8?

Не все процессорные фазы материнской платы питают ядра процессора. Обычно 2 предусмотрены для питания других элементов архитектуры CPU, например, графического ядра.

И опять-таки, зависимо от маркетинговой компании производителя это может быть отражено в спецификации материнской платы различными способами:

6 + 2 – распределение фаз на ядра и другие компоненты CPU.

8 – это может быть, как число фаз лишь на ядра, так и их полное количество.

Подробнее этот момент можно уточнить в спецификации материнской платы на сайте производителя. Обязательно учитывайте его при выборе материнской платы.

Сколько фаз выбрать?

Подсистему питания выбирают в соответствие с производительностью процессора по следующей примерной схеме:

4 фазы – Intel Core i3 и AMD Ryzen 3.

6 – 8 фаз – Intel Core i3 и Core i5 с возможностью разгона, Core i7 без; AMD Ryzen 5 и Ryzen 7.

10 фаз и поболее – топовые модели процессоров Intel Core i9 и AMD Ryzen 9 с функцией разгона, также Threadripper.

Выбор подсистемы процессорного питания материнской платы – это именно тот случай, когда лучше переплатить и взять устройство с запасом мощности, чем сэкономить и не позволить процессору реализовать свою производительность.
