Есть несколько заморочек импульсного преобразователя питания — пульсации и наибольшая величина тока. Пульсации исправляются числом фаз питания и частотой. Прирастить величину тока можно количеством цепей питания и/либо более неплохими транзисторными сборками.

Выбор видеокарты или материнской платы | VRM, система питания ⁠ ⁠

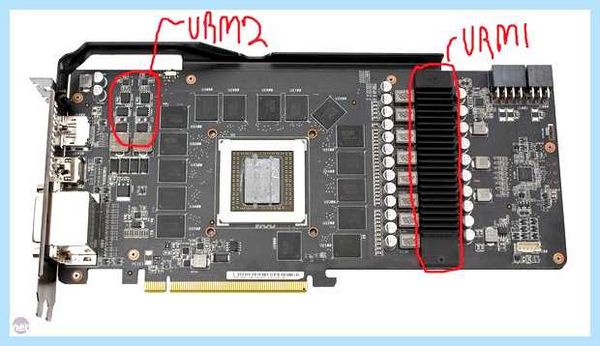

Система питания (VRM). То, что упоминают разбирающиеся и не очень люди в контексте выбора девайсов. В главном это видеоплаты и материнские платы.

VRM — один из основных критериев при выборе материнской платы либо видеоплаты.

В этой статье я постараюсь ординарными словами разъяснить, что же все-таки это такое, механизм работы и аспекты выбора. Без сложных разъяснений и коротко.

Есть 2 части — теоретическая и практическая. Если для вас не увлекательна теория, сможете скипнуть ее, но информация увлекательная в целом для общего развития, так шо сможете и почитать 🙂

Если будут ошибки, которые отыщут какие-то радиолюбители — извиняйте, я гуманитарий))))))))))))

Микропроцессору либо видеоплате необходимо относительно низкое напряжение. Для цпу как правило это значение варьируется в границах 1-1.5v, для графических адаптеров — 0.8-1.2v. При всем этом они потребляют много энергии — до 300, а в неких случаях и 400 ватт! Из-за этого ток, который нужен чипу, может достигать 300 ампер. Это очень большое значение. Естественно, что такие токи на большое расстояние передавать не очень… выгодно, поэтому и используют vrm. На блок питания приходит 220v переменного напряжения, там оно преобразовывается в постоянные 12v и вторичные которые из него формируются — 5v и 3.3v.

Почему 12v — основное напряжение? Все очень просто — оно позволяет переносить достаточно большие токи при адекватной толщине (сечении) проводов питания на нормальные расстояния.

Эти 12v уже приходят на видеокарту или материнскую плату, и через систему питания, преобразовываются в необходимый чипам вольтаж, в непосредственной близости к самим кристаллам. С основным разобрались, теперь ближе к самим системам питания.

У VRM есть две задачи:

Снижение напряжения до нужного кристаллу

Подача стабильного, чистого напряжения без лишних пульсаций или скачков.

В основе системы питания у нас лежит импульсный преобразователь, который работает по следующему принципу:

Напряжение подается только некоторую часть времени, остальное время у нас есть 0 вольт.

Но, естественно, процессор не скажет спасибо, если подавать на него некоторую часть времени 12 вольт, некоторую часть времени — 0в. Поэтому в системе питания используется LC-фильтр, который ‘размывает’ частые включения и отключения.

КПД в случае с импульсным преобразователем не 100%, но достаточно высокое.

Импульсы же генерируются транзисторами (mosfet, мосфет, ключ), которые открываются (и, соответсвенно, подают напряжение) лишь на очень непродолжительное время. Управляет этим открытием драйвер, который в свою очередь управляется контроллером. Контроллер — небольшая микросхема, которая отслеживает питание и указывает драйверу, на какое время открывать затворы транзисторов.

upd: Забыл упомянуть в теории. Транзисторы боятся очень высоких температур. Точнее максимальные токи снижаются с ростом температур. Поэтому нельзя оперировать идеальными значениями из даташитов — на практике дело может быть немного другим. А еще LC фильтр для каждой фазы отдельный, хз почему я его сплошным нарисовал :dog_wtf:

Почему бы не сделать одну фазу?

Температуры. Транзисторы имеют свойство нагреваться при работе, и чем чаще они открываются, тем больше буде нагрев.

Как это исправить?

Сделать больше фаз питания. Тогда нам придется открывать транзистор на тот же промежуток времени, а реже. Другими словами все мосфеты открываются попеременно, при открытии одного, остальные остаются закрыты.

Ах так это должно выглядеть в теории:

Контроллер управляет драйверами со своим смещением.

Также сегодня очень часто встречаются драйвера-даблеры. Они берут сигнал от контроллера и либо разбивают его по фазе (что позволяет снизить пульсации. Работает оно простым образом — полученный шим сигнал чередованно отправляется в 2 выхода. Т.е. частота сигнала уменьшается вдвое, но в таком режиме даблер действительно делит одну фазу на две), либо включают их синхронно (что позволяет повысить ток, проходящий через VRM. Это удваивает цепи питания, но не фазы).

Проще говоря, если у нас есть 8 реальных фаз и 8 виртуальных, полученных из удвоителей, то на реальных фазах пульсации все равно будут меньше, чем на удвоителях, ведь частота фаз не будет менятся. С виртуальными фазами частота уменьшается вдвое.

Вывод по теории:

Есть несколько проблем импульсного преобразователя питания — пульсации и максимальная величина тока. Пульсации исправляются числом фаз питания и частотой. Увеличить величину тока можно количеством цепей питания и/или более хорошими транзисторными сборками.

А теперь одно ОЧЕНЬ важное уточнение. Нельзя смотреть на чистые циферки из даташитов. Нет, конечно, это довольно важный параметр, но далеко не решающий. Это только идеальные условия, которые у вас навряд ли будут.

Приведу пример: ASrock fatal1ty b450 gaming k4. 3 фазы системы питания, но 6 цепей. Изначально может показаться, что на такую плату нельзя ставить мощные процессоры, но по сути, благодаря использованию 6 цепей с хорошими транзисторами (SinoPower SM4337 & SM4336) и нормальным охлаждением, эта плата показывает себя всего немного хуже в плане температур при работе с Ryzen 2700x, чем более дорогая msi b450m tomahawk max (ON Semiconductor 4C029N, 4C024N).

Изначально смотрите не на количество фаз, а на реальные температуры во время работы с жористыми процессорами. Такие тесты можно найти либо в гугле, либо есть отличный канал Hardware Unboxed, который тестирует разные материнские платы. Естественно что количество фаз, линий питания, максимальные значения которые VRM может пропустить через себя — очень важные параметры, но вам, как конечному пользователю, это не сильно интересно. Также важно какое-никакое охлаждение системы питания, ибо на естественном отводе тепла, особенно без продуваемости в корпусе, далеко не заедешь. В идеале брать уже под среднебюджетные процессоры матери с охладом на ВРМ, учитывая что вы еще сможете апгрейднуться. К топовым процессорам безусловно нужна мать с хорошим охладом. И не забывайте ставить сзади сверху вертушку на выдув, она неплохо помогает отводить тепло от системы питания 🙂

Чтобы узнать количество фаз питания:

Узнайте какой контроллер используется (сколько максимум фаз поддерживает) -> узнайте какие используются драйверы и в каком режиме они работают (чистая фаза, даблер (синхронный или со смещением по фазе), квадрер (синхронный или со смещением по фазе)).

Считать фазы по количеству дросселей нельзя — это нам скажет о количестве линий питания, а не о количестве фаз. Иногда эти числа совпадают, иногда — нет.

ОХЛАЖДЕНИЕ VRM / ПОМОЖЕТ ЛИ РАДИАТОР?

Обычно в обзорах за конечного потребителя уже все посчитали, и можно наслаждаться готовыми данными.

Спасибо за прочтение.

Надеюсь, после этой статьи вы не будете больше брать дешевые материнские платы без охлаждения на мосфетах в паре с дорогими процессорами. Да, производитель заявляет поддержку i9 10900k даже на самых дешевых матерях, но система питания там на такое совсем не расчитана. В конечном итоге взяв дешман мать + жористый процессоры вы не получите ничего, кроме огромных температур на мосфетах, троттлинга и по итогу выхода из строя вашей рабочей/игровой машины.

VRM — что это в компьютере?

VRM (Voltage Regulator Module) — система питания процессора на материнской плате (или модуль регулятора напряжения).

От системы VRM зависит потенциал разгона процессора. Если вы например желаете разгонять проц, то вам важно чтобы был хороший VRM, который обычно устанавливают на дорогих оверклокерских платах.

Когда VRM некачественный — это особо заметно при высоких нагрузках, когда процессору важно качественное и стабильное питание, VRM может не справиться, как результат — в самый неподходящий момент ПК просто выключается.

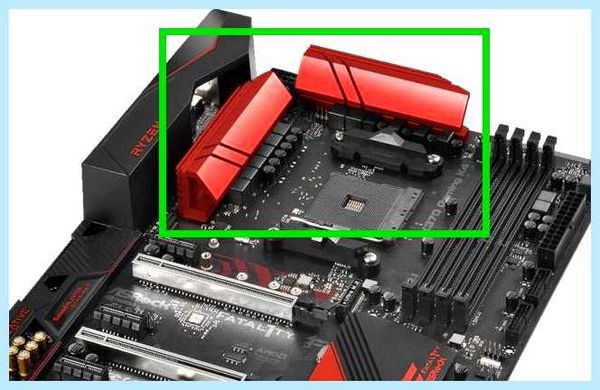

Игровые материнки, также созданные для разгона — имеют радиаторы охлаждения на VRM, пример:

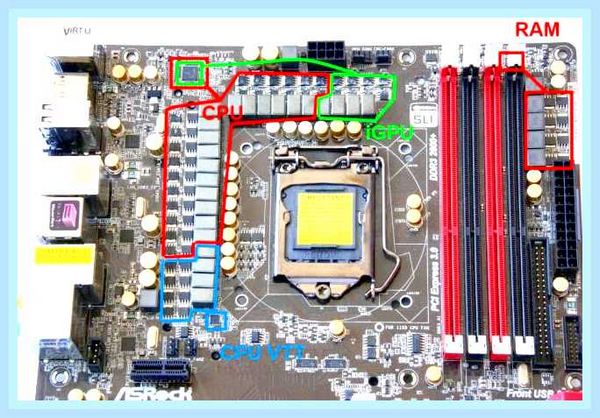

Немного подробнее VRM:

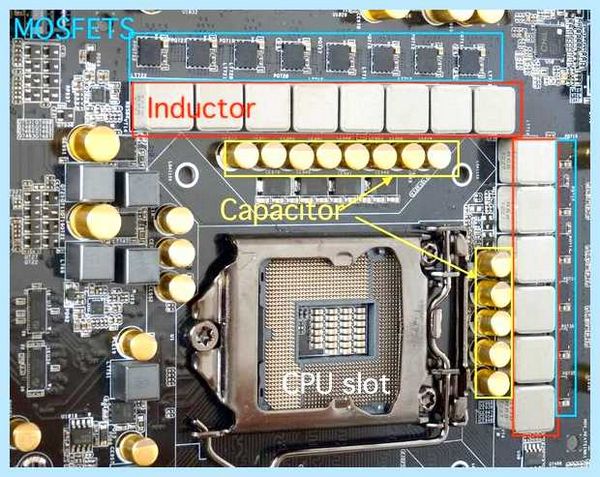

Да, все верно — VRM это не отдельное устройство, это система, состоящая из нескольких узлов.

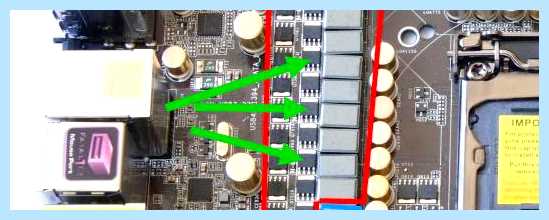

Важно понимать, что именно мосфеты больше всего греются:

Что делает VRM?

Понижает напряжение от блока питания к необходимому для процессора, как правило это до 1.3 вольта, при разгоне напряжение может быть выше. Здесь важно чтобы была соблюдена точность, без помех, просадок, это конечно зависит не только лишь от VRM, да и от блока питания.

Современные материнские платы содержат VRM с использованием нескольких фаз. Зачем? Так распределяется нагрузка на плату, снижается нагрев, увеличивается стабильность.

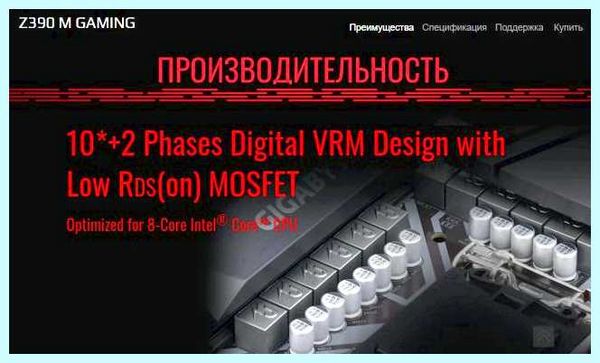

Производитель может указывать количество фаз например таким макаром: 8+3 или 6+2. Что это значит? Первая цифра — количество фаз, питающих процессор, а втора цифра — фазы, которые питают другие устройства, например оперативку.

Иногда первая цифра — больше 8. Часто это означает что производитель использует на плате удвоители, за счет которых увеличивается эффективность существующих фаз без добавления новых. Это в принципе плюс, но эффекта больше маркетингового, чем на практике.

Заключение

• VRM — модуль питания процессора на материнской плате, от которого зависит стабильная работа ПК в целом, также разгонный потенциал.
• Если берете плату для разгона или мощного проца (топового) — то смотрите чтобы был VRM качественный, простыми словами — много фаз, массивный радиатор и нормальный производитель (например ASUS, Gigabyte).

Надеюсь информация оказалась полезной. Удачи.

Максимальная температура VRM материнской платы

Приветствую друзья. Поговорим немного о температуре материнской плате, а точнее о температуре VRM, ведь сама материнка греться не может — только компоненты на ней (чипы).

Максимальная температура VRM материнской платы

Температура VRM при обычной работе ПК нежелательно чтобы повышалась более чем на 50 градусов.

Максимально допустимая температура — 100 градусов, после которой могут быть необратимые последствия. Да и 100 градусов при продолжительной работе — тоже приведут к проблеме.

VRM. Что такое, зачем? Фазы и цепи питания.

В играх она может достигать 70, если выше — то уже плохо, во-первых выше 90 может быть деградация не самого качественного текстолита, выше 100 — могут плавиться медные дорожки, но это еще находится в зависимости от платы. В любом случае высокая температура — зло.

Посмотреть температуру VRM идеальнее всего в программе AIDA64:

Но AIDA64 может и не показывать датчик VRM — это еще находится в зависимости от самой материнской платы. Возможно если нет датчика, то стоит обратить внимание на температуру системной платы (а ее также можно посмотреть в BIOS).

В главном греются только мосфеты, и при это могут греться так, что прикоснуться нельзя. В таком случае — нужен обдув, иначе это просто уменьшит срок службы платы.

VRM — что это?

Это несколько модулей, которые обеспечивают преобразование 12 вольт от блока питания в куда меньшее напряжение, которое нужно процессору.

Кстати процессору нужно всего 1.5 вольт, но чтобы они были стабильные, без скачков и перепадов.

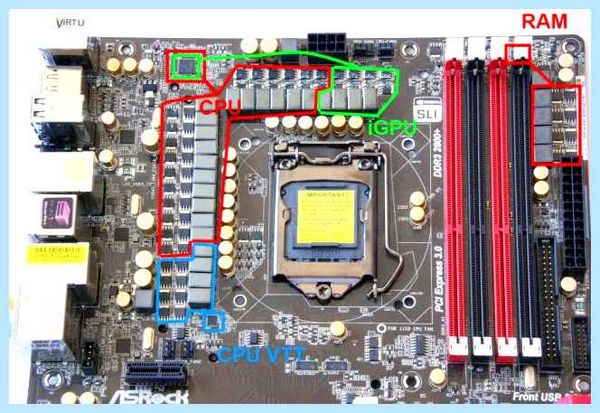

VRM располагается слева от сокета (или над ним).

Вообще VRM — важная вещь, эта система питает процессор, обеспечивает его постоянным током, который должен быть качественным. И в принципе все хорошо — простые процессоры, офисные, которые имеют 2 или 4 ядра — особо нетребовательные. Но если брать топовый процессор, то если его установить на плату со слабым VRM — при максимальных нагрузках могут быть вылеты, выключения ПК.

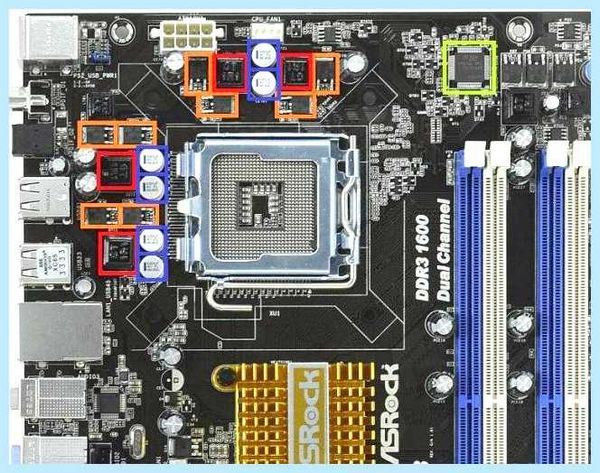

Вообще VRM — это не одно какое-то устройство, а несколько:

1. ШИМ-контроллер или PWM-контроллер (салатовый на картинке).
2. Мосфеты (оранжевые). Именно они кстати греются прилично, если ставить топовый проц, то на них обязательно должен быть радиатор.
3. Дроссели (красный).
4. Конденсаторы (синий).

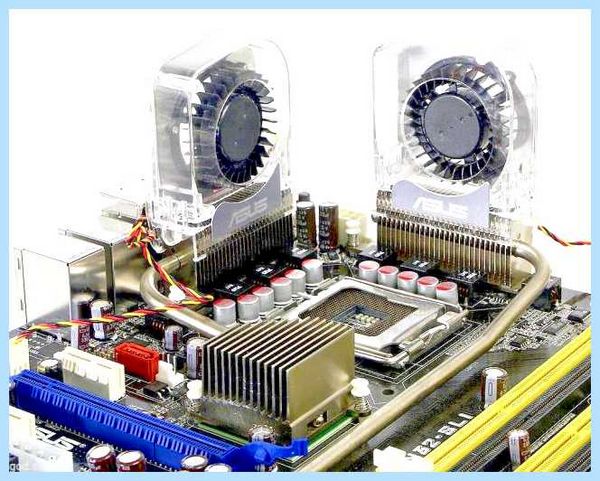

Вот вам наглядный пример, когда элементы VRM имеют качественное охлаждение + радиатор есть на чипсете:

Работа ПК при высокой температуре

1. ПК может работать, но сколько — неизвестно. Это пожалуй единственная причина, по которой стоит добиваться снижения температуры.
2. Материнская плата, процессор, сокет, чипы на плате — все это проходит проверку при высоких температурах. Но это не значит что они смогут работать постоянно так.
3. Материнка может иметь радиатор над мосфетами, над чипсетом. Под радиатором не сразу устройство, а сперва идет термоинтерфейс, как и под крышкой процессора. Термоинтерфейс — это или специальная прокладка или специальная паста, которая проводит тепло. При постоянной высокой температура свойства термоинтерфейса ухудшаются и температура еще более увеличивается, что только усугубляет ситуацию.
4. Например раньше на материнских платах были не твердотельные конденсаторы, а электролитические. И они были в том числе возле процессора. Часто они вздувались от постоянной высокой температуры и выходили из строя, потому что теряли свои свойства (емкость кажется). Но что самое интересное — они могли даже взрываться. А если б их постоянно обдувал специальный вентилятор — то все было бы нормально. PS: хотя электролитические конденсаторы потом можно было заменить в мастерской.
5. При постоянной высокой температуре может деградировать чип, другими словами именно деградировать, когда его уже потом не спасти.

Заключение

В главном конечно главное мы выяснили:

1. Максимальная температура VRM — 100 градусов.
2. Максимально допустимая для работы — 70-80, но желательно непродолжительно.
3. Идеальная температура — не выше 50.

Вообще, если вам ваш ПК дорог, то стоит вручную установить обдув VRM (между гнездом процессора и портами платы). По сути это легко, а снизить температуру и увеличить срок службы материнки — вполне возможно.

Надеюсь информация оказалась полезной, удачи и добра, до новых встреч друзья!
