Удачный юзерам интерфейс USB совсем непригоден для работ по восстановлению данных. Он не позволяет передавать диску ATA-команды и работать с аппаратно неисправными жесткими дисками в особенных технологических режимах.

WD 10JPVX восстановление ⁠ ⁠

Всем привет, почетаемые.
За 15 лет работы с пк никогда не сталкивался с поломкой hdd, но похоже мой час настал. При просмотре кинофильма «обычная просьба» (не знаю для чего это написал) у меня завис намертво пк. Изображение застыло и я опустился в состояние злобы. Перезагрузив ноут я опустился уже в отчаяние, так как этот засранец не стал определять диск, поначалу грешил на сам ноут, но, перетыкнув в запасной пк, сообразил, что неувязка в hdd (к тому же он пищит). Почистил контакты на плате — не посодействовало. Магнитная головка была на парковке (знаю, что открывать нельзя). Ценных данных там нет, я делаю копии, но на диске лежат киноленты, которые я желаю поглядеть. Хотя бы наименования их узреть))) это может быть? Хоть на 5 минут поглядеть содержимое диска? Порекомендуйте какую конторку либо мб я сам могу каким то образом заглянуть?

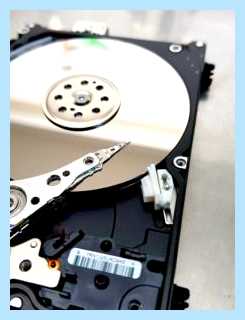

p.s. при включении бабины крутятся, только вот считыватель не залетает на их — просто дергается и пищит.

4 года вспять

Глядя как пищит. Может быть и залип голов и клин движка и всё что угодно

вот примерный перечень обычных дефектов, по которым можно произвести поверхностную диагностику.

Но как указывает практика, если WD начал издавать ненормальные звуки- это грустно завершается и дома такие вещи фактически не лечатся .

Бучный.. тер .. пичальбида =(

раскрыть ветку (0)
4 года вспять
Кинофильм до досмотрел позже? Мне приглянулся, концовочка внезапная.
раскрыть ветку (0)
4 года вспять

Вскрывать можно. Исключительно в стерилке. Пищать диску нечем — у него нет никакого спикер-динамика. Вероятнее всего погиб контроллер. Ремонт встанет дороже чем отыскать киноленты вновь на торренте

раскрыть ветку (0)
4 года вспять

Здрасти. Восстановление hdd всегда было очень дорогим наслаждением. Тем паче беря во внимание что Вы его вскрывали. Просто ради любопытства это не целенаправлено.

раскрыть ветку (0)
Похожие посты
1 месяц вспять

Продолжение поста «Правда ли что внешние диски wd elements на 500 гб умирают через 2 года ,даже если аккуратно пользоваться?»⁠ ⁠

Дело было днем, делать было нечего. Шучу естественно, дела были, но чтоб мало прояснить ситуацию собрался сделать очередной пост про жесткий диск. В посте, на который отвечаю, было высказано много воззрений что термопрокладки на диске не нужны, все дело в контактах и тому подобное.

Вот здесь утверждается что защиты нет((( : #comment_264716344

А вот тут сказали что вообще можно выкинуть прокладку))):

Спросил есть ли защита на драйвере двигателя, сказали ее нет((( : #comment_264713023

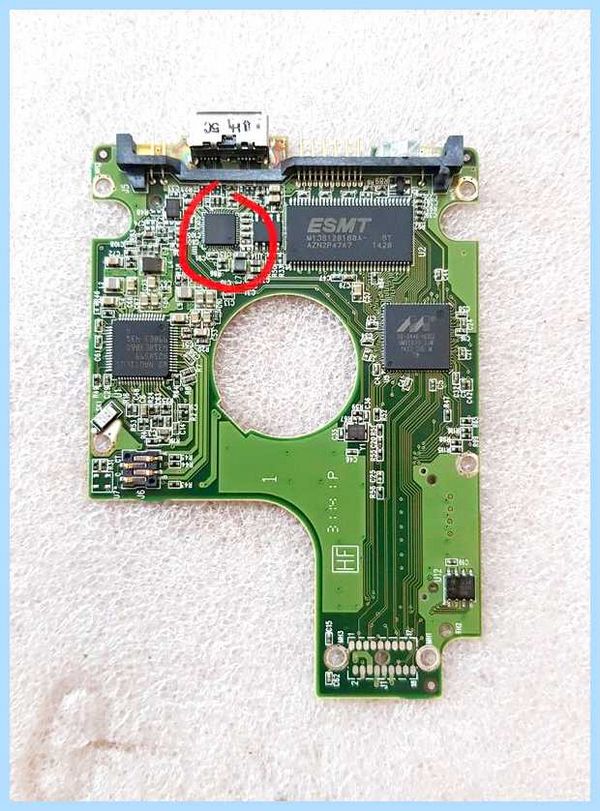

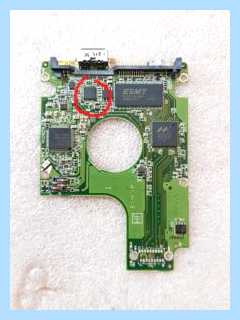

Что ж, будем разбираться дальше. Возьмем жесткий диск с микросхемой smooth l7250, эта микросхема управляет питанием двигателя жесткого диска. Прошу заметить, в моем жестком диске стоит микросхема smooth um04, но даташит на нее я не нашел, кто найдет — поделитесь.

Также немного гуглим находим это:

Следующий чип – контроллер управления шпиндельным двигателем и звуковой катушкой, перемещающий блок головок (Voice Coil Motor and Spindle Motor controller, VCM&SM controller). На жаргоне специалистов – это «крутилка». Кроме того, этот чип управляет вторичными источниками питания, расположенными на плате, от которых питается процессор и микросхема предусилителя-коммутатора (preamplifier, preamp), расположенная в гермоблоке. Это главный потребитель энергии на печатной плате. Он управляет вращением шпинделя и движением головок. Так же при отключении питания переключает останавливающийся двигатель в режим генерации и полученную энергию подает на звуковую катушку для плавной парковки магнитных головок. Ядро VCM-контроллера может работать даже при температуре в 100°C.

Ага, уже интересно, оказывается эта микросхема к тому же вторичными цепями питания управляет. Запомним для общего развития.

Ищем даташит от микросхемы и поверхностно изучем его:

Восстановление данных с жесткого диска WD10JMVW MY PASSPORT ULTRA. Часть 2.

Нас интересует следующее:

Ага, оказывается на этой же микросхеме реализован к тому же датчик удара, вернее обработка сигнала от датчика удара.

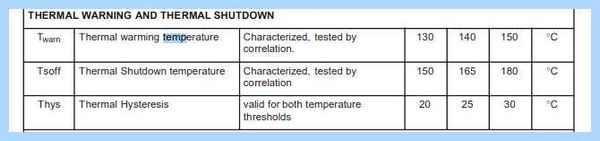

А вот и температура отключения микросхемы.

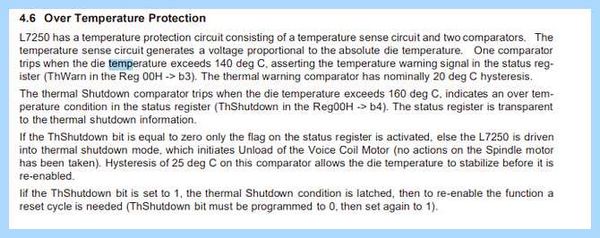

4.6 Защита от перегрева

L7250 имеет схему защиты от температуры, состоящую из схемы датчика температуры и двух компараторов.

Цепь измерения температуры генерирует напряжение, пропорциональное абсолютной температуре кристалла. Один компаратор срабатывает, когда температура кристалла превышает 140°C, подтверждая сигнал предупреждения о температуре в регистре состояния (ThWarn в Reg 00H -> b3). Компаратор предупреждения о перегреве имеет номинальный гистерезис 20°C.

Компаратор теплового отключения срабатывает, когда температура кристалла превышает 160°C, что указывает на состояние перегрева в регистре состояния (ThShutdown в Reg00H -> b4). Регистр состояния прозрачен для информации об отключении из-за перегрева.

Если бит ThShutdown равен нулю, активируется только флаг в регистре состояния, в противном случае L7250 управляется.

в режим теплового отключения, который инициирует разгрузку двигателя звуковой катушки (никаких действий с двигателем шпинделя не предпринималось). Гистерезис этого компаратора в 25°С позволяет стабилизировать температуру кристалла перед его повторным включением.

Если бит ThShutdown установлен в 1, условие теплового отключения фиксируется, то для повторного включения функции требуется цикл сброса (бит ThShutdown должен быть запрограммирован на 0, а затем снова установлен на 1).

Микросхема греется так как через нее проходит значительный ток, почему он проходит и превышает ли номинальные значения, это уже другой вопрос, который оставляю открытым.

Вывод: микросхема имеет защиту от перегрева, при перегреве выше 165 градусов уходит в защиту и отключает двигатель, эта же микросхема отвечает за счетчик ударов, логично что при уходе в защиту будет к тому же удары считать. Замена термопрокладки помогла.

Готов выслушать критику и замечания.

Показать полностью 3
Технологии
1 месяц назад

Ответ на пост «Правда ли что внешние диски wd elements на 500 гб умирают через 2 года ,даже если аккуратно пользоваться?»⁠ ⁠

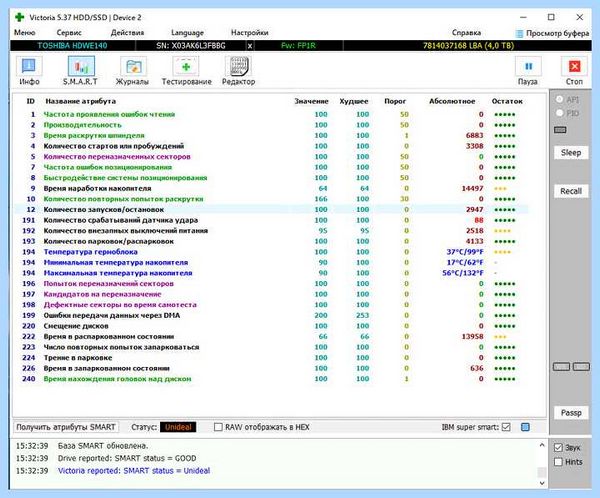

Не мог пройти минуя. Вот скрин моего HDD, вроде Тошиба, фирма солидная.

Что видно на скрине: срабатываний датчика удара 88 (по факту диск стоит в стационарном пк, вместе с другими дисками, и ударов не было), количество внезапных отключений питания 2518. А все началось банально, при проверки больших торрентов, диск внезапно останавливался, потом заново раскручивался. Я думал что не хватает питания, менял местами питание жестокого. Не помогло. Принял решение копать дальше.

Когда снял плату с диска, оказалось, что нехорошие сборщики, не удалили защитную пленку с термопрокладки микросхемы которая управляет питанием двигателя, она банально перегревалась и уходила в защиту, двигатель без питания останавливался, микросхема остывала, защита отключалась и так по кругу. Заменил термопрокладку на микросхеме, добавил еще парочку на другие микросхемы месяц назад, потестировал в разных режимах, в месяц ни одного сбоя. Большие торренты стал переваривать на ура. Вот такое запланирование устаревание накопителя от производителя, а может кривые руки сборщика. Сбоить жесткий начал примерно через 2 года с момента покупки. Может кому совет поможет. Фотографий к сожалению не делал, не думал что замена термопрокладки поможет.

Показать полностью 1
1 годом ранее

Ответ на пост «Особенности национального ремонта компьютера»⁠ ⁠

Добавлю от себя в «особенности». Одно время подрабатывал ремонтом ноутбуков в АСЦ одной известной компании. Приносят ноутбук из одной госструктуры. Гарантийный. Симптомы — не включается. По итогам диагностики, мёртвая EEPROM с UEFi и убитый напрочь HDD. Изначально была предустановлена win8. Т. е. ключа продукта на корпусе нет. Согласно регламента, меняю материнку, ибо компонентный ремонт компания для этого АСЦ запрещает. Далее, меняю HDD. Переустанавливаю винду и. «Ваша копия виндовс не лицензонная», или что-то в этом роде. А ноут гарантийный, лицензию надо восстанавливать. Ключ в этом случае находился EEPROM и на HDD, а поскольку и то и это сдохло, то был потерян. Идентификация и активация по железу стала невозможна из-за замены материнки. Проблема была решена с помощью специализированного ПО присланного из головного АСЦ. Но, самое смешное, HDD был убит сознательно сотрудниками безопасности конторы, из которой ноут принесли. Они извлекли хард из ноута повредили его и поставили назад, после этого отправили в ремонт. Типа, там на харде гостайна. На вопрос — «а почему просто не оставили хард у себя? Он ведь не нужен для ремонта» похлопали глазами и ответили — «а так можно было?» Вот такие «особенности» встречаются.

WD10JMVW не определяется

Диски компании Western Digital, а именно серии WD10JMVW — очень частые гости в нашей лаборатории. Они устанавливаются во внешние накопители MyPassport и продавались весьма большими тиражами. Сами по себе, диски очень неплохие — уровень надёжности, цена за гигабайт и уровень ремонтопригодности — всё это находится на адекватном уровне.

У внешних жёстких дисков WD есть несколько поломок, встречающихся наиболее часто:

Поломка контроллера — драйвера на диск не устанавливаются, не определяется раздел, хотя сам диск посторонних звуков не издаёт.
Залипание блока головок на поверхности (диск не вращается, не вибрирует. При старте тонкий писк).
Выход из строя нескольких считывающих головок (чаще нулевая или третья). Если повреждена системная головка, то диск при старте стучит пару раз, потом прекращает вибрацию. Если повреждена головка 2 или 3, то диск может определятся, но данные с него не читаются
Появление большого количества не-читаемых секторов (BAD-блоков).

Указанные выше поломки, в целом относятся не только лишь к диска WD, да и к остальным накопителям. Естественно, с поправками на модель\семейство. Так, например, у больших дисков (3.5 дюйма, к обычным ПК), залипание блока головок почти никогда не происходит, т.к. мотор там сильнее и его мощности достаточно, для того, чтобы провернуть «блины» с упавшими на них головками..

И так, давайте более подробно остановимся на проблемах, с которыми может столкнутся владелец внешнего жёсткого диска:

1. Поломка контроллера. В большинстве случаев умирает USB-контроллер. Это микросхема на плате. Она отвечает за преобразование команд из SATA в USB и обратно. Во время частой эксплуатации, эта микросхема испытывает высокие нагрузки и может с течением времени выйти из строя, хотя сам по себе диск продолжает исправно функционировать.

Как решить? Вариантов три: замена платы и её правильная адаптация (диск дальше можно будет эксплуатировать), модификация платы и установка на неё разъёма SATA (только для восстановления данных), замена сгоревшей микросхемы на новую (диск тоже можно будет дальше использовать).

2. Залипание блока головок. Такое происходит в двух ситуациях — диск уронили во время работы или отключили питание, во время работы. В обоих случаях, головки касаются поверхности и «прилипают» к ней, не давая провернуть вал. Мощности мотора не хватает для того, чтобы самостоятельно сдвинуть их с места.

Из за чего дохнут USB HDD WD Elements. Рукозадый ремонт

Как решить? Вскрыть гермозону, вывести головки в парковочную зону. Внимание! Делать это в домашних условиях категорически нельзя! Любая, даже самая мелкая пылинка (которую вы можете даже не увидеть), может нанести значительные повреждения, тем усложнив или вовсе сделать невозможным восстановление данных!

3. Выход из строя головок. Поскольку жёсткий диск, это механическое устройство, то его основные узлы подвержены естественному износу. Воздушный поток, создаваемый вращением дисков (на скоростях 5-7 тысяч об/мин), банально «выветривает» считывающие элементы, тем ухудшая их характеристики. Наиболее часто, в дисках WD10JMVW выходят из строя нижняя и верхняя головки.

Как решить? Либо считать данные «как есть» по живым головкам, либо заменить блок головок с донора и вычитать информацию в полном объёме. Внимание! Делать это в домашних условиях категорически нельзя! Любая, даже самая мелкая пылинка (которую вы можете даже не увидеть), может нанести значительные повреждения, тем усложнив или вовсе сделать невозможным восстановление данных!

4. BAD-блоки (не читаемые сектора). Результат естественного износа — появление нестабильных, не читаемых секоторов на поверхности. Иногда такие сектора бывают «софтовыми» — это значит что данные были просто записаны некорректно, но после перезаписи, такой сектор будет работать как положено. Но, в большинстве случаев, это именно физическая дегра дация поверхности.

Как решить? Сделать полную по-секторную копию на другой, исправный накопитель.

Categories: Наши работы
Tags: USB, WD, WD10JMV

Внешний USB-диск Western Digital

Переносные жесткие диски – очень удобные носители информации. Это обычный жесткий диск внутри красивой коробки, который подключается к компьютеру по USB. Они больше по объему, чем флешки, поэтому активно используются для хранения и переноса больших объемов информации.

Все производители жестких дисков выпускают свои модели. Сами по себе жесткие диски – надежные носители информации. Но переносные модели чаще роняют и просто чаще подключают и отключают от компьютера. Поэтому к стандартным неисправностям добавляются и специфические для переносных USB-устройств.

Внешний диск не определяется

Когда к нам обращается клиент и говорит, что его внешний диск перестал работать, первый совет – попробуйте другой провод. Причины бывают разные, может сам провод неисправный или слишком длинный, тогда и не хватает питания жесткому диску. В любом случае это простое действие, поэтому первое, что нужно сделать – попробовать другой провод.

Следующий шаг попробовать подключить диск к другому компьютеру. На вашем компьютере может быть проблема с USB-портами или драйверами. Если компьютер увидел диск – отлично. А если ни замена провода, ни проверка на другом компьютере не помогли, тогда рекомендуем вытащить жесткий диск из коробки и подключить к компьютеру напрямую.

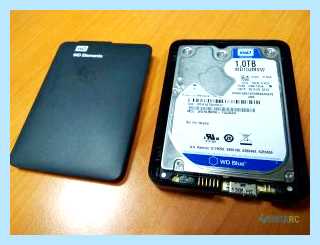

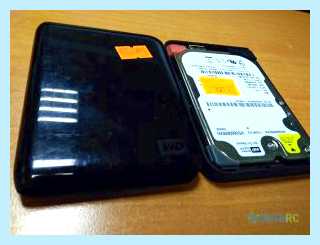

Внутри красивой коробки, обычно, обычный SATA-диск. И отдельно плата переходника с SATA на USB. Потому что внешние диски часто подключают и отключают, то эти платы иногда выходят из строя. Даже если диск щелкает, это может быть не физическая неисправность, а проблема в контроллере на плате переходника, который подает неправильное напряжение на диск. В нашей практике такое было уже. Поэтому вытаскиваем диск из коробки и подключаем диск напрямую через SATA-интерфейс для проверки работы диска.

Настоящие USB-диски Western Digital

Владельцы внешних дисков Trancsend могут удивиться, увидев внутри корпуса жесткий диск фирмы Samsung. А еще сильнее могут удивиться владельцы WD Elements или WD My Passport Ultra, когда, вытащив диск из коробки, они обнаруживают внутри USB-диск.

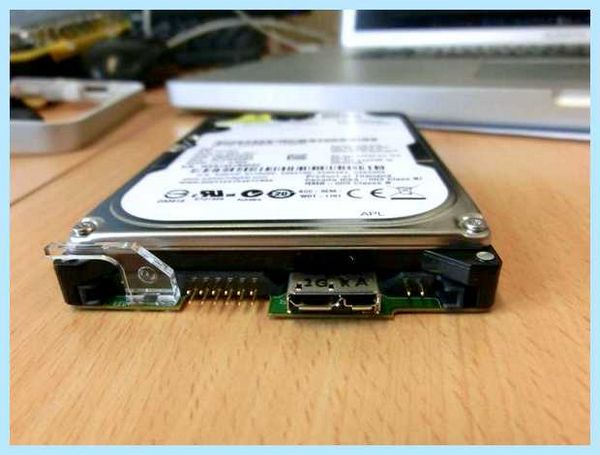

Если вы открыли коробку, а внутри WD10JMVW или WD5000BMVW, поздравляем, у вас самый настоящий USB-диск. У современных внешних моделей WD USB-разъем напаян непосредственно на внешнюю плату электроники и отсутствует привычный для остальных производителей переходник с SATA на USB. Вот только для восстановления данных нужно сначала адаптировать USB-разъем под SATA.

Модель WD	Объем, Гб	Модель коробки	Количество пластин	Количество головок	Семейство
wd2500bmvu	250	нет	2	3	Venus
wd3200bmvu	320	нет	2	4	Venus
wd5000bmvu	500	нет	2	4	Dolphin
wd5000bmvv	500	wdbabv5000abk-00	2	4	Zephyr
wd5000bmvw	500	wdbadb5000abk-u1	2	3	FBLite / Firebird /Zephyr
wd10jmvw	1000	wdbuzg0010bbk-004	2	4	FBLite / Firebird
wd5000kmvv	500	нет	3	4	Shasta 3D
wd6400kmvv	640	нет	3	5	Shasta 3D
wd5000kmvw	500	wdbpck5000abk-01	3	5	Helios
wd7500kmvw	750	wdbpck7500adbk-01	3	5	Helios
wd5000lmvw	500	нет	1	2	Hubble LT / Hubble
wd15nmvw	1500	нет	4	7	Shrek LT / Shrek
wd20nmvw	2000	wdbnfv0020bbl-u5	4	8	Shrek LT / Shrek
wd30nmvw	3000	wdbnfv0030bwt-u5	5	10	Pebbleb
wd10tmvv	1000	нет	3	6	Helios / Shasta 3D
wd10tmvw	1000	wdbgys0010bbk-u0	3	6	Helios / Shasta 3D
wd3200bmvv	320	нет	1	2	Jamaica 4K
wd3200bmvw	320	нет	2	2	Zephyr

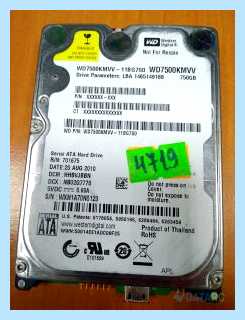

wd7500kmvv	750	нет	3	6	Shasta 3D

Если вы нашли свой диск в этой таблице, значит у вас диск с USB-разъемом прямо на плате. И если ваш wd5000bmvw не определяется или wd10jmvw не инициализируется, то для диагностики и восстановления данных сначала нужно подключить диск по SATA.

Удобный пользователям интерфейс USB совершенно непригоден для работ по восстановлению данных. Он не позволяет передавать диску ATA-команды и работать с аппаратно неисправными жесткими дисками в особых технологических режимах.

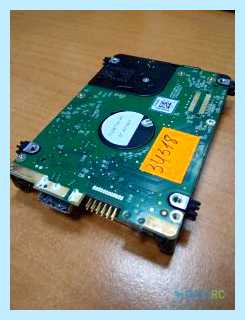

В компаниях по восстановлению данных, чтобы переделать wd10tmvw, wd20nmvw или любой диск из таблицы на обычный стандартный SATA-разъем подпаивают прям на плату провода. Мы тоже так делали раньше, а сейчас используем более надежный метод с заменой платы с контроллером и ПЗУ целиком.

Одно из наших преимуществ как крупнейшего центра восстановления данных в России – это собственный запас запчастей на все модели дисков WD. А второе преимущество, особенно если ваш диск новый и на гарантии, что мы являемся официальным партнером производителя жестких дисков Western Digital в области восстановления данных. Все диски WD, вскрытые в нашей лаборатории, не теряют гарантии.

Примеры из нашей практики восстановления USB-дисков

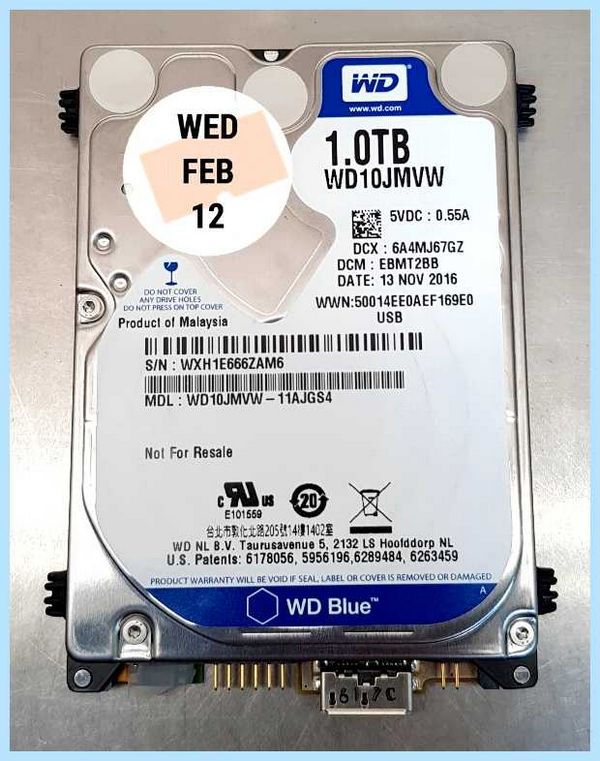

Со слов заказчика диск WD10JMVW-11AJGS1 определяется, но данные недоступны. Диск уже отдавали в другую компанию по восстановлению данных, но там сделать не смогли.

Внутри внешней коробки установлен диск WD10JMVW-11S5XS0. Для восстановления данных проведем адаптацию на интерфейс SATA и заменим неисправный блок головок.

Внезапно диск перестал определяться в операционной системе Windows 10. Как подключенное устройство видится, даже в диспетчере появляется модель, но при всем этом ОС зависает. После установки подходящей платы с интерфейсом SATA выяснилось, что у диска неисправна одна из двух головок.

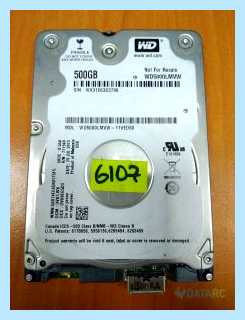

Диск WD5000BMVV не определяется, иногда издает писк. При включении диска раскручивается шпиндель и рекалибруется при всем этом постоянно горит индикатор. Периодически щелкает один раз, останавливается и повторно раскручивает двигатель, потом снова рекалибруется.

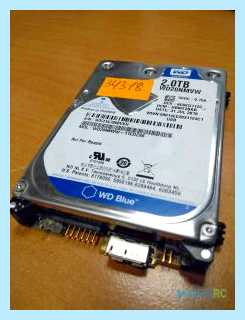

Диск WD20NMVW-11AV3S0 уронили. При подключении к компьютеру определяется как устройство, но как том не видится. Попытки прочитать данные при помощи программ для восстановления результата не дали.
