Блок питания для компьютера как запустить перемычкой подобных процедурах, то выполняйте

Блок питания для компьютера как запустить перемычкой

Запустите питание тумблером на задней части БП. Если вы подключили кулер, то он должен заработать при полностью исправном оборудовании. Если блок питания запустится без дополнительной нагрузки, то это приведет к снижению срока эксплуатации устройства.

Как включить бп без ПК

Первое в чем нужно разобраться, — в каких случаях может понадобиться запуск блока питания без включения ПК. Вариантов два. Первый – нужно проверить, насколько корректно он работает. Второе – есть необходимость использовать его в качестве универсального источника питания для другого устройства. Это актуально, если для ПК элемент устарел и хочется найти ему новое применение.

Когда при нажатии на кнопку включения на системном блоке он не запускается, первым проверяют исправность блока питания. Когда компьютер включился, но работает со сбоями, требуется проверить, какое напряжение блок выдает под нагрузкой. Если его недостаточно, сбои вполне объяснимы.

Возможные способы запуска блока питания без ПК

Определившись с мотивацией, остановимся на возможных способах, как запустить бп без ПК. В компьютере он управляется материнской платой, поэтому подключение к розетке без имитации сигнала от материнки не даст результата.

Нужно сделать специальную перемычку из гибкого металла или провода, чтобы замкнуть контакты на колодке, дающей ток плате. Блок воспримет это как команду на запуск и заработает при наличии тока от сети. Для отключения элемента, соответственно, достаточно доставить вилку из розетки или отсоединить перемычку.

При использовании блока в качестве отдельного источника, рекомендуется припаять контакты и в перемычку встроить кнопку для простоты включения или выключения элемента.

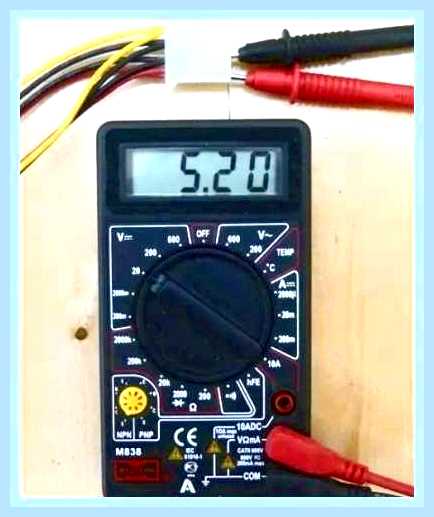

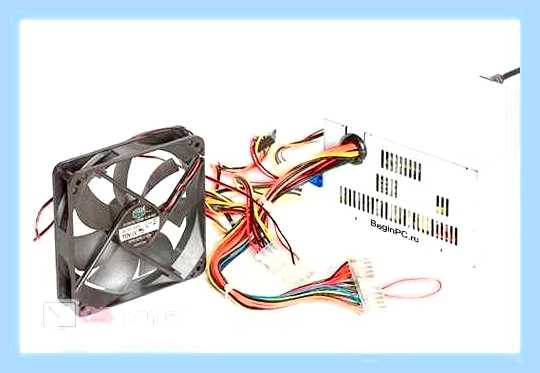

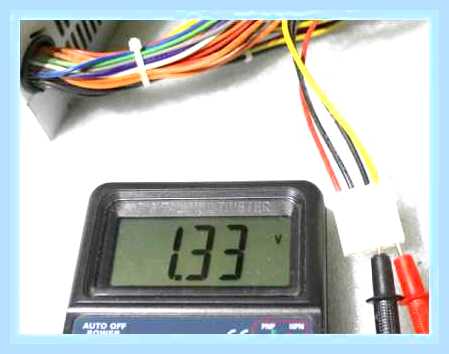

Работоспособность БП мастер проверяет при помощи вольтметра, замерив выходное напряжение на коннекторах под нагрузкой. Для этого к нему придется подключить дополнительный прибор, например, кулер, автомобильную лампу накаливания, неиспользуемый винчестер и пр.

Как запустить блок питания АТ без компьютера. Все просто!

К каждому разъему подключен провод определенного цвета, что позволяет рассчитать допустимый уровень отклонения от нормы (не больше 5%). Если значение, показанное вольтметром, отличается от допустимого, блок питания подлежит замене. Ниже приведена норма напряжения для проводов:

черный (он же общий, «земля», GDN, Ground) 0В;
красный +5В;
оранжевый +3,3В;
желтый +12В;
белый -5В;
синий -12В;
зеленый +5 Power ON;
серый +5 Power good;
фиолетовый +5 Stand by.

Да, напряжение может быть отрицательным. В современных устройствах эти контакты не задействованы, но в блоке питания присутствуют. Ранее -5В использовали только для интерфейса ISA (подключение плат расширения), -12В – для RS-232, который сейчас заменил USB.

Здесь особое внимание нужно обратить на напряжение серого провода. Power Good или PWR ОК формируется только в том случае, когда на остальных контактах напряжение в норме.

В схеме мониторинга он читается как контрольный сигнал «Питание в норме». В редких случаях может наблюдаться отсутствие сигнала Power Good при соблюдении нормативных показателей на других проводах. BIOS воспринимает это как поломку источника питания и не дает команду на запуск ОС. Потребуется проверка внутренней схемы, лучше с привлечением опытного специалиста.

Включение блока питания без компьютера

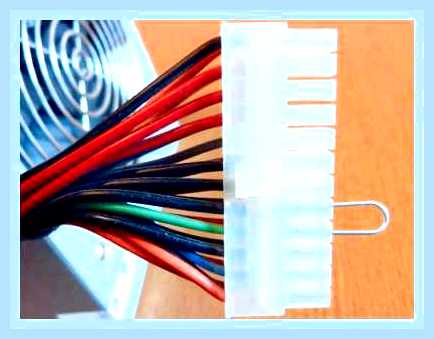

Чтобы сымитировать подключение БП к материнской плате, подойдет скрепка или небольшой кусок медной проволоки. Этот материал хорошо проводит электричество, поэтому можно использовать его в качестве перемычки для запуска блока питания компьютера.

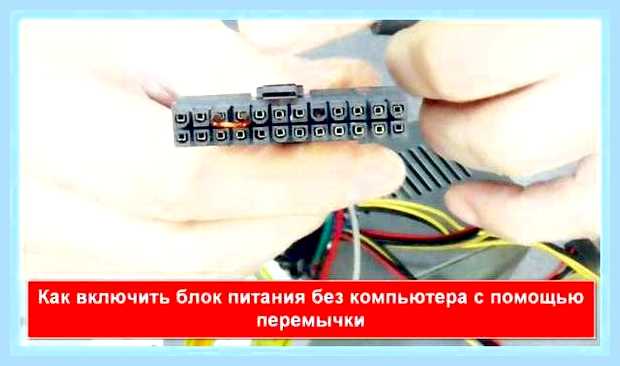

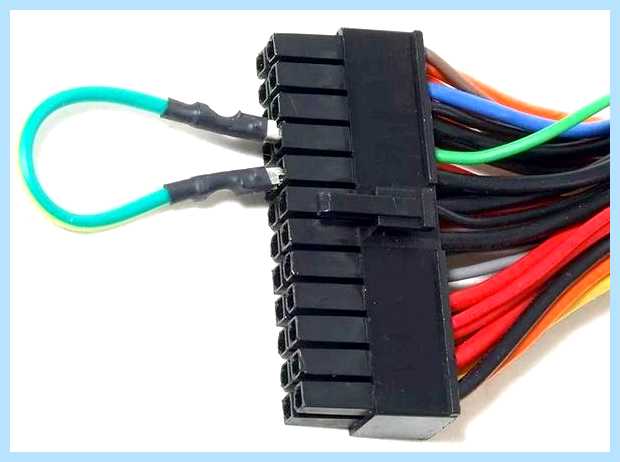

Далее в 20-ти или 24-х контактном коннекторе (может быть 20+4) один конец проволоки ставится в контакт №4, к которому подходит провод зеленого цвета. Это контакт Power ON (PS-ON), на который приходит сигнал с материнской платы. Второй конец проволоки нужно вставить в 5-й контакт, он же черный (заземление).

Как Запустить Блок Питания Без Компьютера (Материнской Платы) ПЕРЕМЫЧКОЙ Легко и Просто?

Перед включением нужно подсоединить к БП дополнительное устройство, например, HDD или SSD. Когда после запуска блока питания вентилятор на нем стал крутиться, а подключенный винчестер стал нагреваться, то перемычка установлена верно. На этом этапе утверждать, что блок исправен рано, требуется дополнительная проверка вольтметром.

Если собранная конструкция, предназначенная для запуска БП без материнки, не работает, есть несколько вариантов, где искать проблему:

Распространенная ошибка при подключении блока питания

Сетевой шнур (переломан или повреждена изоляция).
В розетке отсутствует напряжение 220В.
Нет напряжения на контакте №9, к которому подходит провод фиолетового цвета. На схеме он обозначается как SB (Stand-by), нужен для питания ШИМ-микросхемы. Другими словами, без него включение питания компьютера с клавиатуры, модема или по сигналу с сетевой карты становится невозможным. На нем должно присутствовать напряжение, даже когда ПК выключен.
Компонент сломан либо допущена ошибка при замыкании контакта.

Запуск БП без ПК

Многих волнует вопрос о возможном негативном влиянии такой проверки на комплектующие компьютера. Чтобы на него ответить, нужно понимать принцип работы блока питания.

В каждом источнике питания есть специальный узел, в котором (если он запитан от электросети) поддерживается дежурное напряжение +5В. Это нужно для того, чтобы узел включения получал питание от «материнки». Когда пользователь нажимает на кнопку запуска, плата дает команду на запуск БП. Он, в свою очередь, выставляет на шинах нужное напряжение. Когда процесс завершен успешно, компьютер получает разрешение на запуск.

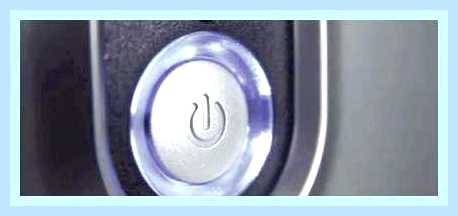

Поскольку установка и снятие перемычки фактически имитирует нажатие кнопки включения на системном блоке, то вреда для детали от такой проверки нет.

Блок питания для компьютера как запустить перемычкой от допустимого, блок питания подлежит

Запуск компьютерного блока питания

При запуске детали отдельно от ПК нужно помнить важный нюанс. Порядок подключения должен быть следующим:

1. Установка перемычки.

Сначала вы устанавливаете и надежно фиксируете перемычку.

Как включить блок питания без компьютера (перемычка)

Компьютерные блоки питания приводятся в действие благодаря подключению к материнской плате. Однако в некоторых ситуациях такой возможности нет. Иногда пользователям необходимо проверить работоспособность старого или нового БП без использования компьютера, подключить второй блок к ПК или диагностировать неполадку. В сегодняшней статье вы узнаете о том, как включить блок питания без компьютера с помощью перемычки контактов.

Чтобы полностью разобраться в вопросе, не пропускайте данное видео. В нем описываются и показываются все действия из инструкции.

Подготовка к включению

К ремонту и управлению компонентами компьютера необходимо подходить максимально ответственно. Если у вас нет практики в подобных процедурах, то выполняйте все действия из нашего руководства в строгой последовательности:

Если блок питания установлен в компьютере, то его необходимо отсоединить и извлечь. Для этого полностью отключите системный блок от сети, отсоедините кабель 20-pin или 24-pin от материнской платы, а также все дополнительное оборудование (жесткие диски, видеокарты, кулеры и так далее).
Приготовьте к подключению оборудование, которое даст нагрузку на блок питания. В этой роли может выступать винчестер, DVD-привод, кулер или даже обычная лампочка. Главное, чтобы устройство было исправным.
Также потребуется короткий провод для перемычки контактов. В качестве заготовки подойдет кусок кабеля с оголенными концами или обычная скрепка, согнутая в нужной форме.

Перемычка контактов

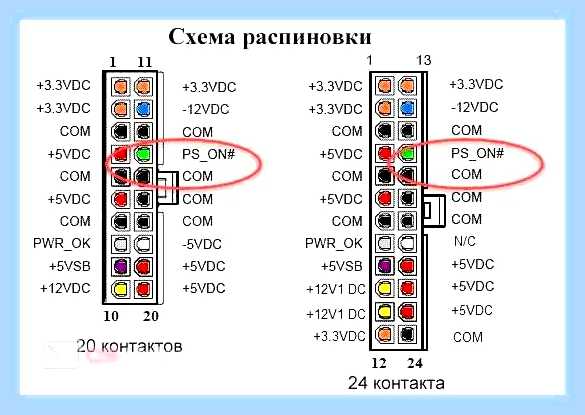

В современных персональных компьютерах используются блоки типа ATX. Они подключаются к материнской плате с помощью штекера на 20 или 24 контакта в зависимости от конкретной модели и производителя. Суть перемычки двух контактов заключается в имитации сигнала от материнской платы. В результате чего блок питания запустится без стороннего оборудования. Ниже представлены схемы расположения контактов и их цвет. Чтобы пользователю было проще ориентироваться, на рисунке отображена защелка штекера.

Читайте также: Как удалить Тор браузер с компьютера полностью

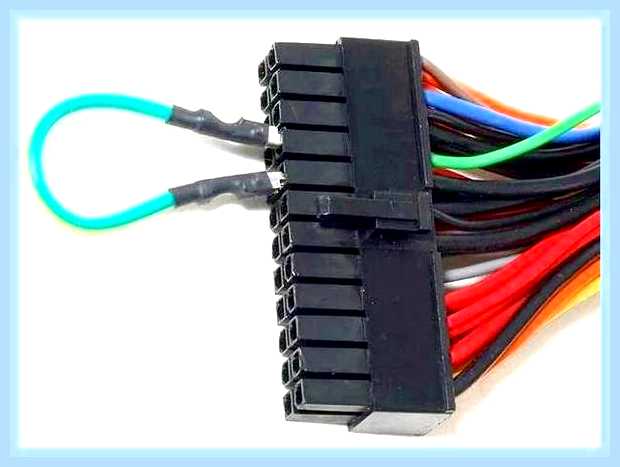

Теперь переходим к самому главному – процедуре включения БП. Но перед этим нужно подробно разобраться в устройстве штекера питания и контактах. Для замыкания необходимо соединить заготовленным проводом контакт PS ON, который выделен зеленым кабелем, с любым контактом COM черного цвета. Удобнее перемыкать PS ON с соседним контактом.

Если на вашем блоке питания перепутаны цвета, то не рискуйте и ориентируйтесь по расположению нужных проводов. Если защелку штекера считать верхней частью, то PS ON располагается в верхнем ряду четвертым слева. Пятым находится черный COM, который и соединяется проводком.

Если вы хотите запустить старый блок питания стандарта AT, то данная схема не подойдет. Вам необходимо использовать две перемычки одновременно. Одна соединяет голубой и один из черных контактов, а вторая используется для моста между белым и коричневым проводами.

Дополнительная нагрузка на БП

Перед включением блока питания необходимо обезопаситься от возможной поломки. Дело в том, что большинство современных БП отказываются запускаться «вхолостую». Для включения необходима минимальная нагрузка, поэтому вы должны подключить кулер, жесткий диск или дисковод. Подключите устройство через Molex.

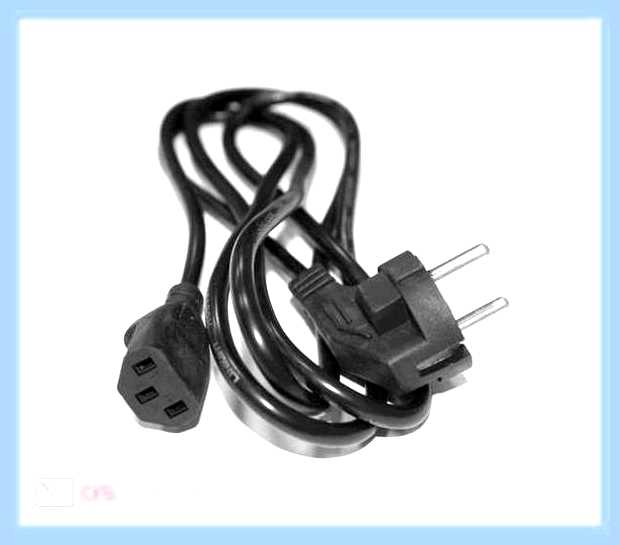

Теперь все готово к запуску и проверке работоспособности блока питания. Необходимо подключить оборудование к источнику электричества с помощью обычного сетевого кабеля, который используется в работе системного блока.
