Как на компьютере подключается кнопка питания

Вопреки расхожей фразе из рекламы, утро у большинства людей начинается далеко не с Nescafe. Рабочий (да и выходной) день у многих начинается с нажатия клавиши включения компьютера, расположенной на его передней панели. За этим несложным действием скрываются не самые простые процессы внутри ПК.

Общая схема включения и принцип работы кнопки включения

Персональные компьютеры, выполненные по стандарту AT, сошли со сцены еще в 90-х годах. Их включение осуществлялось клавишей на блоке питания, выполнявшей роль рубильника. Она непосредственно замыкала и размыкала сетевую цепь питания БП компьютера. В настоящее время принят стандарт ATX. В соответствии с его требованиями, пуск ПК обеспечивается присутствием на материнской плате дежурного напряжения, которое появляется при включении компьютера в сеть 220 вольт. А команда на старт подается от слаботочной кнопки, которая в большинстве случаев установлена на передней панели корпуса ПК. В ответ на это действие, материнская плата формирует сигнал Power ON, позволяющий блоку питания запуститься и выдать все необходимые для работы напряжения. Повторное нажатие активирует алгоритм штатного выключения компьютера с закрытием программ и последующим снятием питания с составляющих ПК. При длительном нажатии формируется сигнал сброса и рестарта.

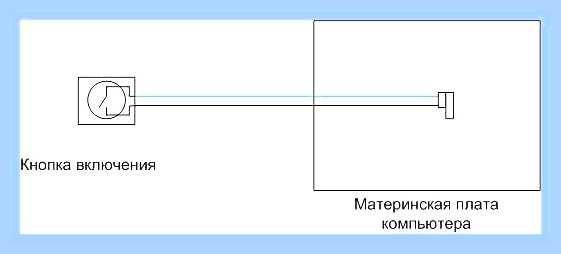

Схема подключения кнопки питания к материнской плате в общем случае проста. Выключатель (с одной парой контактов на замыкание при нажатии) через шлейф из двух проводов подключается к соответствующим пинам на материнской плате.

Для этого на плате предусмотрена ответная часть разъема.

Подписи разъемов и цветовая маркировка

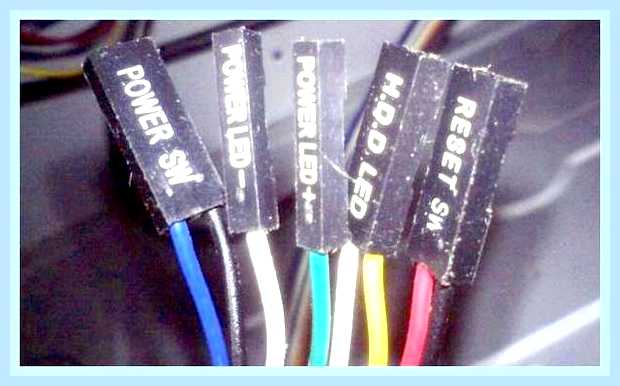

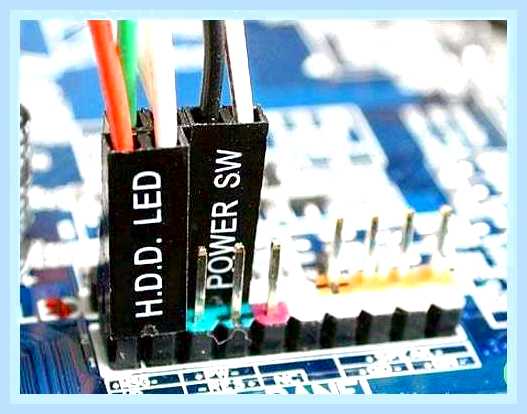

С фронтальной панели ПК идут несколько 2..3-хпроводных жгутов с разъемами. Отличить их можно по буквенной маркировке.

Буквенное обозначение	Функциональное назначение
Power SW	Кнопка включения питания
Reset SW	Клавиша сброса
HDD Led	Светодиод активности жесткого диска
Power Led	Индикатор питания
Speaker	Миниатюрный динамик

Также разъем кнопки запуска компьютера может маркироваться другими способами:

Единого стандарта здесь нет, поэтому производители могут применять и другие обозначения. Также не существует требований и к цветовой маркировке проводов, поэтому один провод от выключателя старта чаще всего белый, а второй может быть синим, красным, зеленым, реже желтым. Большого значения цветовая маркировка не несет, так как в данном случае полярность подключения неважна.

Распиновка разъемов блока питания компьютера по цветам и напряжению

Схемы включения основных производителей

Подключить кнопку питания несложно, хотя коннектор довольно мелкий и неудобный. Следует лишь помнить, что, несмотря на то, что схема и принцип подключения клавиши запуска у всех производителей одинаковые, распиновка терминала для подсоединения устройств фронтальной панели у изготовителя к изготовителю различается, а сама гребенка может находиться в разных местах материнской платы.

Asus

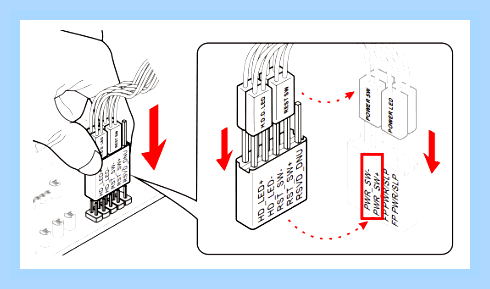

Разработчики ASUS ответственно подошли к удобству подключения устройств фронтальной панели. В их компьютерах имеется специальный блок, к которому подключаются все разъемы от приборов, а потом этот переходник одним движением подключается к материнской плате. Это позволяет минимизировать трудоемкость подключения – теперь не надо согнувшись и подсвечивая фонариком надписи внутри компьютера устанавливать каждый мелкий разъем отдельно, рискуя ошибиться.

Если даже такого переходника нет, можно визуально найти на плате «гребенку» для подключения различных устройств.

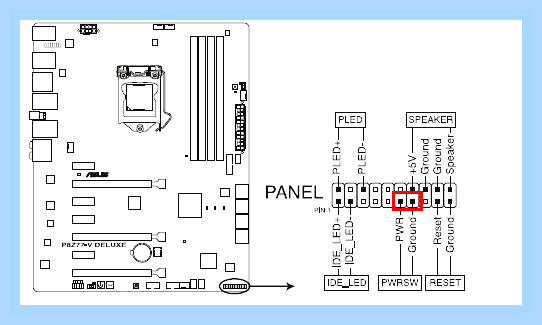

У материнских плат Asus есть два варианта подсоединения элементов передней панели – «гребенка» с 10 штырьками и с 20-ю. Подключение выключателя питания в обоих случаях имеет различия.

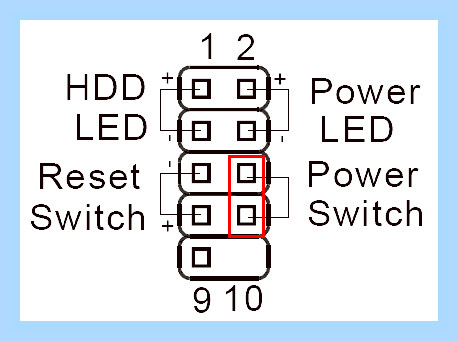

Около «гребенки» любого типа подписано функциональное назначение каждой пары штырьков. К 10-пиновому коннектору кнопку подключают к первой паре от ключа – им служит одиночный пин. Полярность подключения не имеет значения.

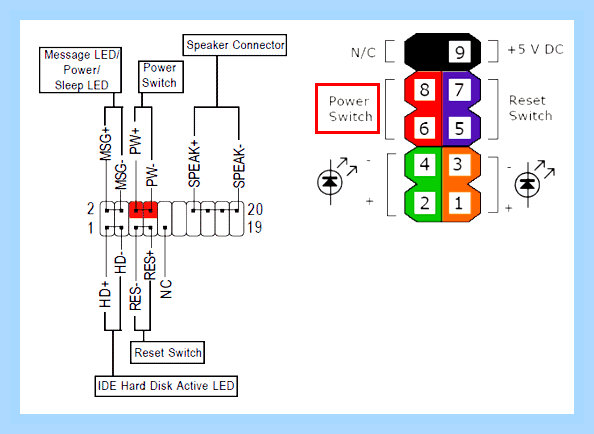

20-штырьковая «гребенка» находится в нижнем углу платы, ключами служат отсутствующие пины, расположенные несимметрично. Кнопка подключается в соответствии с рисунком (также к паре вдоль «гребенки»).

MSI

На материнских платах MSI также имеется 10-пиновый разъем с обозначением f-panel. Подключение кнопки пуска аналогично Asus.

Lenovo

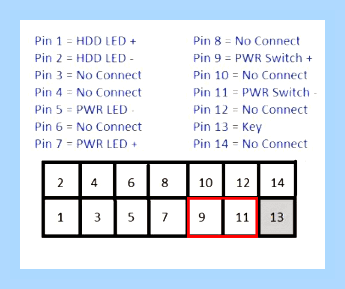

У компьютеров Lenovo разъем Front Panel бывают с 14 и 10 пинами, ключом служит отсутствующий штырь. К 14-контактному разъему кнопка подключается к пинам 9 и 11, а к 10-контактному – 6 и 8.

Ремонт блока питания АТХ после замыкания. Продолжение следует.

Также как и у Asus, у Lenovo предусмотрен общий блок для подключения всех элементов. Кнопку можно подключить и через него.

AsRock

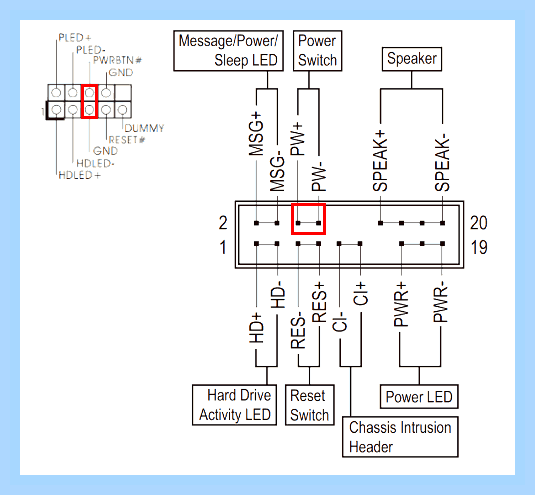

У этого производителя существует два варианта разъемов – 10 pin и 20 pin. У 20-контактного коннектора кнопка подключается к штырькам 6 и 8 (ключами служат отсутствующие пины). Если разъем из 10 контактов, то для клавиши включения питания могут быть предназначены пары штырей 5- 6 или 6-8. Точное назначение надо смотреть в документации на конкретную плату или по надписям около разъема.

Biostar

У этого достаточно экзотического для России производителя может быть несколько вариантов разъема фронтальной панели:

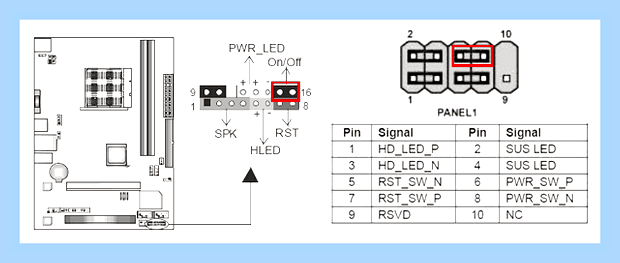

В первом варианте кнопку подключают к контактам 6-8 (параллельно рядам «гребенки»). Во втором – к 14-16 пинам.

Foxconn

У этого производителя пины разъема располагаются в два ряда по 10 или 20 штук, но кнопка всегда подключается к контактам 6-8.

Fujitsu Siemens

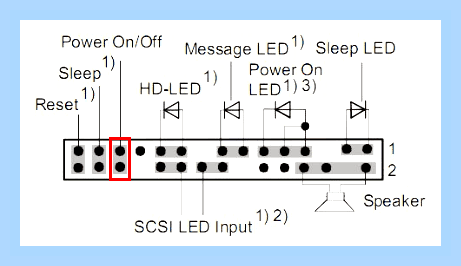

Этот производитель устанавливает самый большой коннектор – из 30 контактов. Это необходимо для подключения дополнительных индицирующих светодиодов, а также кнопки режима сна. Для клавиши включения выделены контакты 25-26 (отсчет пинов ведется справа налево).

Общие подходы к подключению клавиши старта

Блок питания замкнуть для запуска Asus
Разработчики ASUS ответственно подошли

Если пользователю попалась материнская плата от производителя, не вошедшего в число приведенных выше, можно найти техническую документацию в интернете, а по ней разобраться, как подсоединить кнопку старта в конкретном случае. Если производитель неизвестен, либо документацию найти невозможно, либо нет доступа в интернет надо поискать на матплате надпись f панель (front panel и т.п.) и разъем рядом с ней. Там же должна быть маркировка подключаемых цепей.

Если надписи нет, то надо найти «гребенку» в два ряда. Если рядом нет маркировки подключаемых потребителей, остается единственный вариант – включить компьютер в сеть и попробовать замыкать отверткой или пинцетом все пары находящихся рядом пинов. В одном из случаев компьютер должен запуститься. Это будет искомая пара штырьков. Риск что-то повредить при замыкании отсутствует, так как питание до запуска на большинство элементов матплаты не подано.

Для наглядности рекомендуем серию тематических видеороликов.

Описанные действия могут пригодиться при сборке нового или модернизации старого компьютера. Ничего сложного в подключении кнопки нет, требуется лишь внимательность и аккуратность.

Становой Алексей

Инженер-электроник. Работаю в мастерской по ремонту бытовых приборов. Увлекаюсь схемотехникой.

Как включить блок питания без компьютера перемычкой?

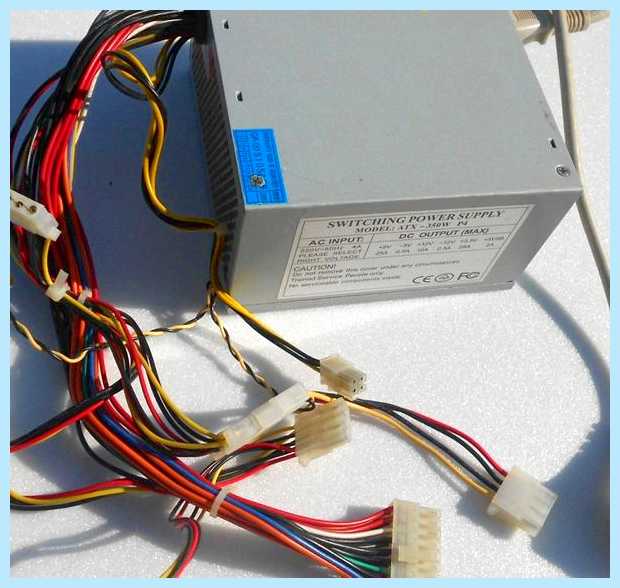

Блок питания компьютера подключается к материнской плате, видеокарте, жестким дискам и накопителям, а иногда – и к другим комплектующим. Если он неисправен, то это большой риск для компьютерного «железа», а если он не работает, то система попросту не включится. В данной статье мы расскажем, как запустить блок питания без компьютера и как его проверить, чтобы убедиться, что все в порядке.

Зачем это нужно?

В каких ситуациях в принципе человек захочет узнать, как включить блок питания без компьютера? Возможных причин достаточно много, мы же пройдемся по самым очевидным из них:

Желание проверить бывший в употреблении БП перед установкой в компьютер.
Покупка блока с рук без возможности проверить в ПК, например, если у продавца его нет.
Сомнения в том, что купленный в магазине БП на самом деле является новым.
И многое другое.

Более подробно на причинах такого решения останавливаться нет смысла. Основная задача – запуск блока питания без компьютера. Давайте разбираться, как это в принципе делается.

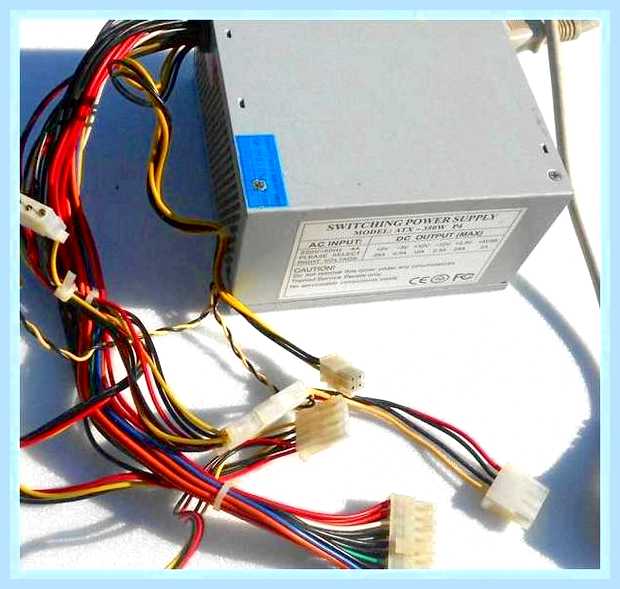

Как запустить компьютерный блок питания без компьютера

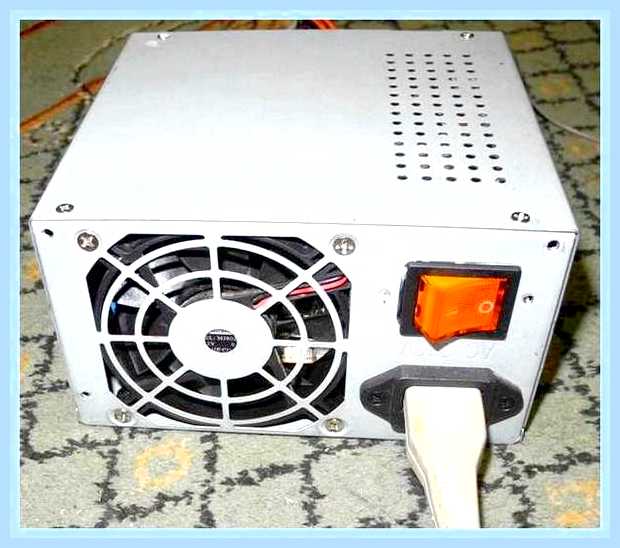

Если вы просто включите БП к сети с помощью специального компьютерного провода, то он не заработает. И не поможет даже переключение тумблера, который обычно находится рядом с местом подключения кабеля. Все дело в том, что цепь его питания все равно не будет замкнутой. В стандартном режиме, при подключении к ПК, она замыкается только при подключении кабеля к разъему питания на материнской плате, обычно он 20-ти или 24-пиновый и выглядит так:

Как отремонтировать компьютерный блок питания ATX

Прочитать ещё статью: Как сменить пароль на компьютере на разных версиях Windows

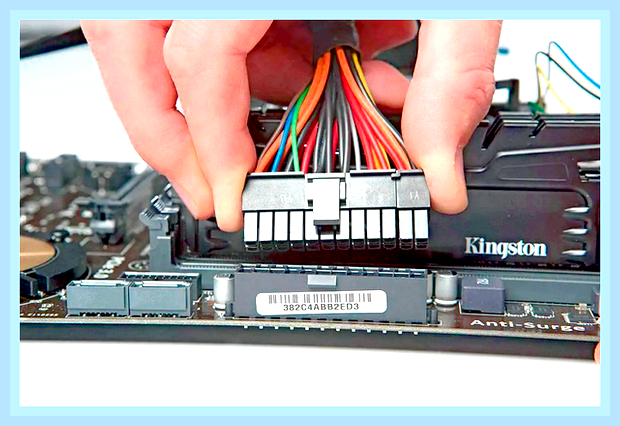

Сразу же после подключения этого разъема через блок питания пойдет ток от электросети. Другие разъемы подключать уже не требуется, в том числе и для процессора, который также располагается на материнской плате, но уже 4-х или 8-пиновый.

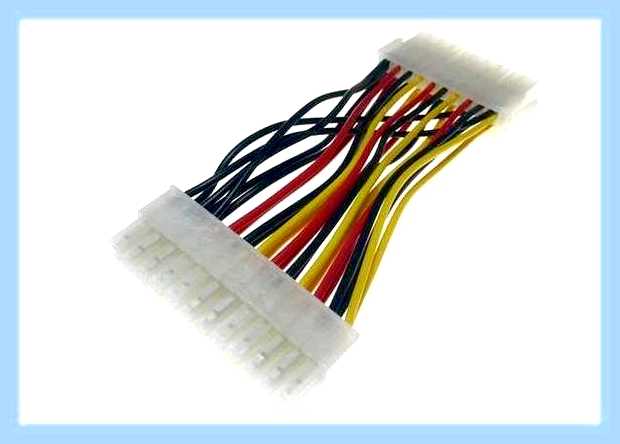

Поскольку наша задача – включение блока питания без компьютера, то вариант с использованием материнской платы, очевидно, отпадает. Но на самом деле она и не требуется, ведь вы можете использовать специальную перемычку для колодки питания материнской платы или самостоятельно замкнуть контакты, например, проводом с оголенными концами.

Перемычки для включения блока питания без материнской платы можно купить в магазинах электроники, а еще их достаточно легко найти на барахолках по типу Авито. Но, скорее всего, такая перемычка вам и не потребуется, ведь для одного раза хватит и замыкания контактов.

И тут возникает два логичных вопроса:

Не включается / Нет напряжения PS-ON. Блок питания ATX FoxLine FL-400A. РЕМОНТ

Насколько это безопасно?
Какие контакты замкнуть?

Пройдемся по каждому из них по отдельности.

Вопрос безопасности

Функция компьютерного блока питания – запитывать все железо ПК, при этом защищая его от нестабильной подачи тока. По этой причине в него встроено много защитных механизмов. Банальное включение и выключение – полностью безопасный процесс в штатном режиме использования. Соответственно, беспокоиться вам не о чем, достаточно соблюдать базовые правила безопасности:

Розетка должна быть с заземлением.
Блок питания стоит на не проводящей ток поверхности.
У вас сухие руки.
И так далее.

Замыкание контактов

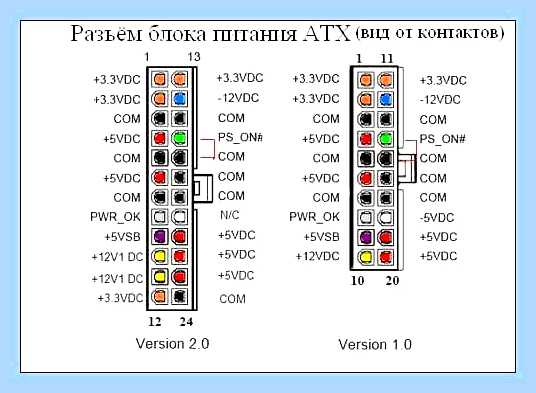

Для запуска блока питания на колодке подключения к материнке нужно замкнуть два контакта: PS ON (Power Supply On) и землю (может называться COM, GND или Ground). Вот стандартная схема распиновки:

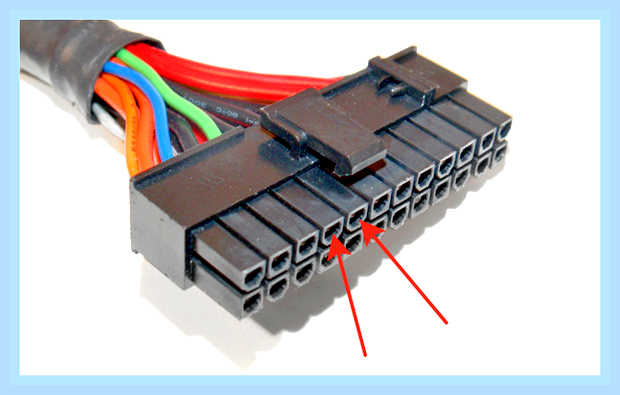

То есть нам нужен четвертый и пятый контакты на ряду, который находится на стороне защелки разъема, если смотреть слева направо. Для удобства мы еще отметили их на картинки с самим проводом:

Прочитать ещё статью: 8 шагов для решения проблемы, если пропал звук на компьютере или ноутбуке

Вы их можете замкнуть обычным проводом или даже разогнутой скрепкой. Тут действуйте так, как вам будет удобно. Соответственно, порядок действий таков:

Подключите сетевой кабель к рабочей розетке и к блоку питания.

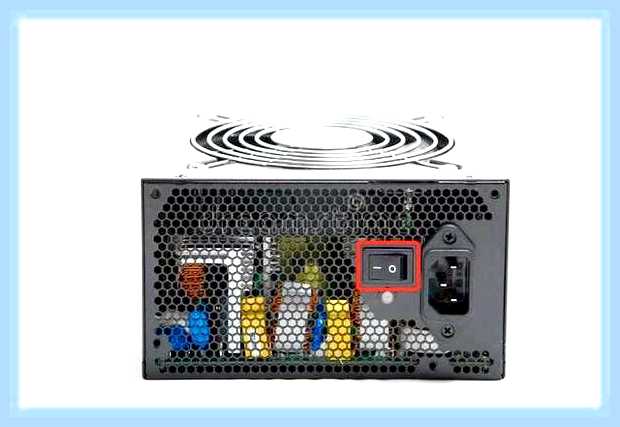

Убедитесь, что тумблер на БП находится во включенном положении. Но на некоторых моделях он может отсутствовать.
Замкните указанные контакты.

О включении компьютерного блока питания должно свидетельствовать вращение кулера охлаждения. Он будет чуть слышен, а еще виден через решетку на корпусе.

Что делать, если блок питания не включается

Если вам не удалось запустить блок питания компьютера таким способом, то проверьте следующие моменты:

Используется рабочая розетка.
Кабель питания вставлен до конца.
На блоке питания включен специальный тумблер (положение I, а не 0).
Вы замкнули правильные контакты, используя что-то, что проводит ток.

Ну а если это не помогло, то стоит переходить к более тщательный проверке, включающей в себя измерение напряжений и осмотре элементной базы в разобранном виде.

Измерение выходного напряжения

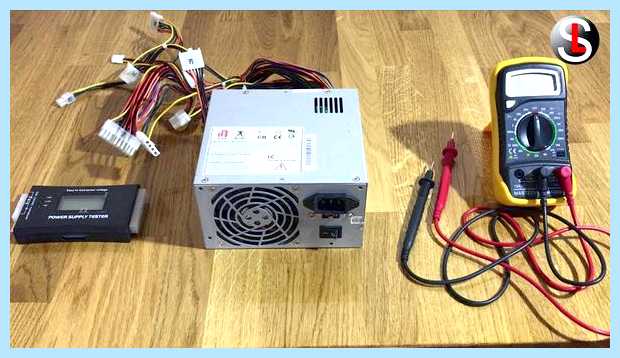

Самый надежный способ проверить блок питания без компьютера – воспользоваться мультиметром для замера всех напряжений. Здесь все зависит от отдельной модели, но есть некоторые общие правила. Во-первых, должно присутствовать дежурное напряжение 5 вольт. На схеме распиновки это 5VSB и зачастую это фиолетовый провод. Оно должно появляться при включении БП в сети и замыкания перемычкой.

Также у подключенного блока имеет смысл проверить следующие напряжения:

+3.3VDC + COM – 3,3 В
+12V DC + COM – 12 В
+5VDC – 5 В

Допустимое отклонение в напряжении – 5 вольт.

Проверка на вздутие конденсаторов

Еще один способ проверки состояния блока питания – визуальный осмотр его элементов после разборки. Заниматься этим стоит только в том случае, если гарантийный период подошел к концу. Вам нужно открутить верхнюю крышку и внимательно изучить состояние конденсаторов, предохранителей и других элементов. Конденсаторы не должны выглядеть вздутыми, на плате не должно быть темных участков и вышедших из строя предохранителей.

Прочитать ещё статью: Как включить режим отладки по USB на Android для всех версий

Если что-то из этого вы заметили, то ни в коем случае не стоит включать блок питания от компьютера. Имеет смысл обратиться в сервис по ремонту ПК. Но зачастую бюджетный блок питания ремонтировать невыгодно, лучше и надежнее приобрести новый из магазина с гарантией. Ведь использование неисправного БП может привести к выходу из строя других комплектующих, из-за чего вы потратите гораздо большую сумму, в сравнении с экономией. Этот момент обязательно стоит учитывать.
