- Подключаем видеокарту к блоку питания
- Как подключить видеокарту к блоку питания
- Компьютерный блок питания — как подключить правильно и ничего не спалить?
- Компьютерный блок питания: как подключить и ничего не спалить
- Как подключить провода БЛОКА ПИТАНИЯ
- Подключение блока питания
На этом весь процесс подключения окончен, осталось только собрать систему, включить и проверить правильность работы. Понаблюдайте за кулерами на видеокарте, они должны запуститься практически сразу после включения компьютера, а вентиляторы будут крутиться быстро. Если возникла искра или пошел дым, то немедленно отключите компьютер от питания. Возникает данная проблема только тогда, когда не хватило мощности блока питания.
Подключаем видеокарту к блоку питания
Некоторые модели видеокарт требуют подключения дополнительного питания для корректной работы. Связано это с тем, что через материнскую плату невозможно передать столько энергии, поэтому соединение происходит напрямую через блок питания. В этой статье мы подробно расскажем, как и с помощью каких кабелей осуществлять подключение графического ускорителя к БП.
Как подключить видеокарту к блоку питания
Дополнительное питание для карт требуется в редких случаях, в основном оно необходимо новым мощным моделям и изредка старым устройствам. Прежде чем вставлять провода и запускать систему необходимо обратить внимание на сам блок питания. Давайте рассмотрим эту тему более детально.

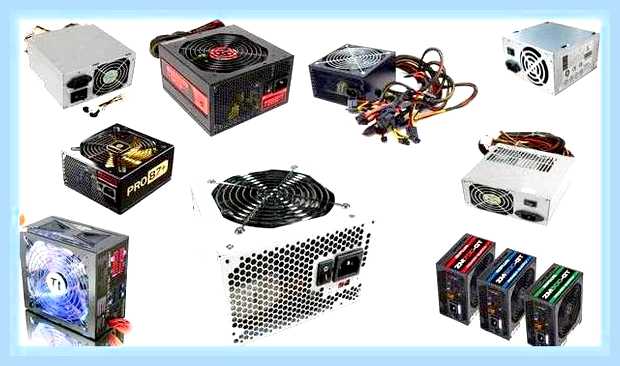

Выбор блока питания для видеокарты
При сборке компьютера пользователю необходимо учитывать потребляемое им количество энергии и, исходя из этих показателей, подбирать подходящий блок питания. Когда система уже собрана, а вы собираетесь обновить графический ускоритель, то обязательно проведите расчет всех мощностей, включая новую видеокарту. Сколько потребляет GPU, вы можете узнать на официальном сайте производителя или в интернет-магазине. Убедитесь в том, что вы подобрали блок питания достаточной мощности, желательно, чтобы запас был примерно 200 Ватт, ведь в пиковых моментах система потребляет больше энергии. Подробнее о подсчетах мощности и выбор БП читайте в нашей статье.
Подключение видеокарты к блоку питания

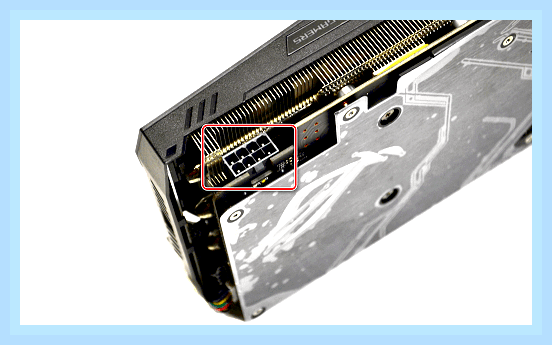

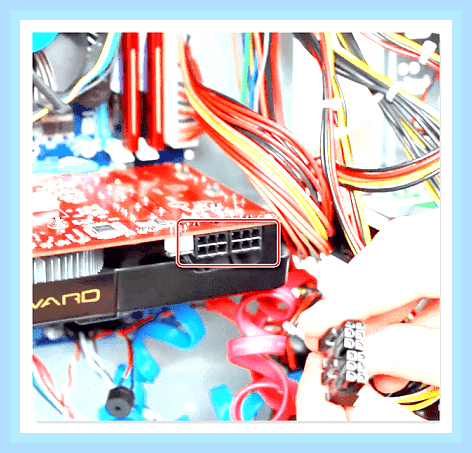

Сначала рекомендуем обратить внимание на свой графический ускоритель. Если на корпусе вы встречаете такой разъем, как приведен на изображении ниже, значит необходимо подключить дополнительное питание с помощью специальных проводов.

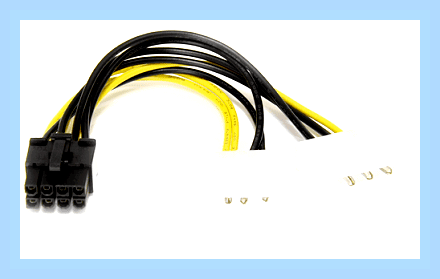

На старых блоках питания нет нужного разъема, поэтому заранее придется приобрести специальный переходник. Два разъема Молекс переходят в один шестипиновый PCI-E. Molex подключаются к блоку питания к таким же подходящим разъемам, а PCI-E вставляется в видеокарту. Давайте подробнее разберем весь процесс подключения:
- Выключите компьютер и отключите системный блок от питания.

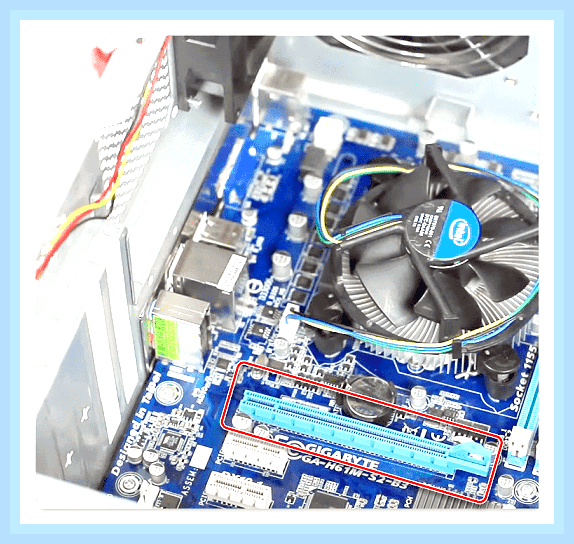

- Подключите видеокарту к материнской плате.
На этом весь процесс подключения окончен, осталось только собрать систему, включить и проверить правильность работы. Понаблюдайте за кулерами на видеокарте, они должны запуститься практически сразу после включения компьютера, а вентиляторы будут крутиться быстро. Если возникла искра или пошел дым, то немедленно отключите компьютер от питания. Возникает данная проблема только тогда, когда не хватило мощности блока питания.
Компьютерный блок питания — как подключить правильно и ничего не спалить?
Видеокарта не выводит изображение на монитор
Если после подключения вы запускаете компьютер, а на экране монитора ничего не отображается, то не всегда об этом свидетельствует неправильное подключение карты или ее поломка. Мы рекомендуем ознакомиться с нашей статьей, чтобы понять причину возникновения подобной неполадки. Там приведено несколько способов ее решения.
В этой статье мы подробно рассмотрели процесс подключения дополнительного питания к видеокарте. Еще раз хотим обратить ваше внимание на правильность подбора блока питания и проверке наличия необходимых кабелей. Информация о присутствующих проводах находится на официальном сайте производителя, интернет-магазине или указывается в инструкции.
Компьютерный блок питания: как подключить и ничего не спалить

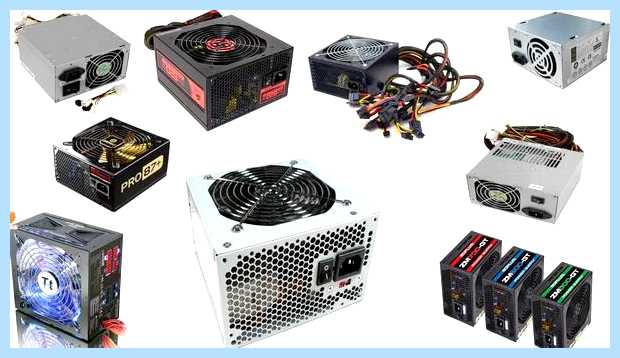

Современные блоки питания отличаются многообразием разъемов, которые ежегодно увеличиваются. Пользователям становится все труднее их не перепутать и подключить БП правильно
Как подключить провода БЛОКА ПИТАНИЯ
Какие нюансы следует учесть при выполнении процедуры подключения блока питания рассмотрим в сегодняшней статье.
Подготовительный этап
Перед тем, как установить блок питания в корпус, необходимо выполнить ряд подготовительных мероприятий. В первую очередь нужно достать старый БП, что делается следующим образом:
- отключить компьютер от источника электроэнергии;
- отсоединить все кабели, которые подключают периферию (монитор, колонки, клавиатура, мышка и пр.);
- снять боковые стенки с корпуса и перевернуть его на бок;
- отключить все шнуры от внутренних модулей и разъемов;
- открутить винты, с помощью которых крепится блок;
- извлечь устройство из корпуса.
После того, как блок питания успешно вынут, можно приступать к монтажу другого девайса.
Установка нового устройства
Процесс крепления нового блока питания выполняется в несколько шагов:
- убрать закрепляющую ленту и снять кабели, чтобы они не вызвали помех
- расправить провода и поместить БП в корпус так, чтоб провода оставались за пределами внутреннего пространства системного блока;
- установить БП в корпус так, чтобы отверстия для крепления болтами на устройстве совпадали с разъемами на корпусе компьютера;
- аккуратно закрутить фиксирующие винты;
- проверить свободно ли работает кулер, толкнув вентилятор за лопасть;
Чтобы не повредить составные части устройства, выполнять установку БП в корпус компьютера нужно очень осторожно. Ведь любой дефект, допущенный в данном процессе, может вызвать поломку всего устройства. Как правило, своими силами исправить ситуацию не удастся. Потребуется обратиться к специалистам или в сервисный центр для устранения неполадок.
Подключение к комплектующим

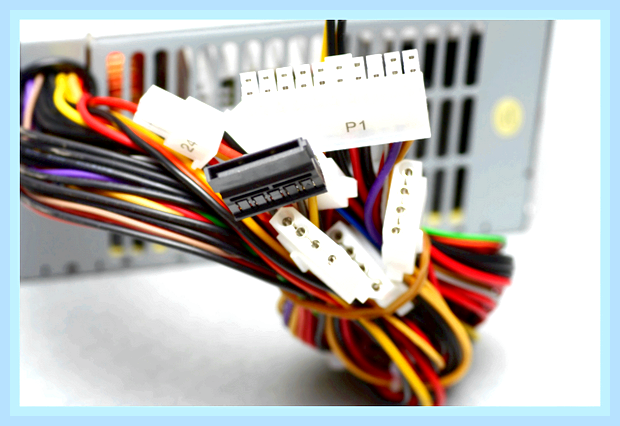

Процедура подключения материнки к блоку питания начинается с поочередного соединения провода БП с модулями. При этом необходимо соблюдать условия распиновки. Системная плата обычно имеет 20 или 24 контакта. Они называются “pin”, что в дословном переводе гласит “штырьковый контакт”.
На процессоре слот питания сделан отдельным шлейфом с коннектором на 4 или 8 контактов. На самом-же кабеле блока питания будет надпись CPU. Он может быть как единый на 8 контактов, так и разъемный 4+4
Самые простые видеокарты питаются через PCI-порт. Более мощные ускорители оснащены функцией доп.питания через слоты с 6 или 6+2 контактами. Обычно такие разъемы со стороны блока питания подписываются как VGA или GPU, но могут и не нести на себе буквенных обозначений.
Остальные коннекторы обладают 4 проводами для соединения с разными устройствами, среди которых существуют :
Подключение блока питания
- жесткие диски твердотельные накопители;
- дополнительные кулеры системы охлаждения;
- контроллеры подсветки;
- привод DVD/CD ROM.
Необходимо проверить не мешают ли кабели вращению вентиляторов, расположенных внутри корпуса системника. По завершению всех подключений следует посмотреть состояние тумблера блока питания. Его нужно держать в выключенном режиме и установить в положении “0”. Нельзя подключать к электропитанию включенное устройство. То есть сначала мы вставляем кабель питания в БП и только потом подаем напряжение переведя тумблер в положение “I”.
Затем попробовать запустить компьютер привычным способом — нажать соответствующую кнопку на лицевой панели корпуса устройства. Если все модули подключены правильно, то компьютер включится и выполнится загрузка операционной системы.
В случаях, когда что-то было сделано не так, раздастся специфический звуковой сигнал. Он сообщает пользователю об ошибках. Здесь нужно выключить компьютер с помощью кнопки запуска, которую необходимо удерживать около не менее 6 секунд. Затем еще раз проверить все подключения и обратить особое внимание на плотность и качество соединения контактов. При подключении разъемов надо прижать колодку до щелчка фиксатора, либо просто переподключить его снова. Затем запустить компьютер еще раз.
Другая ситуация с которой может столкнуться пользователь это старт системы на 1 секунду и беззвучное выключение. Такое поведение говорит о срабатывании защиты от коротких замыканий. При этом проблеме следует вновь обесточить систему, отщелкнув тумблер на “0” и вытащив шнур питания. Затем стоит подождать около пары минут, пока разрядятся конденсаторные емкости в блоке питания и лишь потом проверить корректность подключения всех разъемов сверившись с инструкцией от блока питания, что все кабеля подключены к соответствующим им гнездам.
Профилактика устройства
Чтобы все стабильно работало, блок питания как и любая другая техника нуждается в периодической профилактической чистке. В системе охлаждения накапливается очень много пыли от чего снижается эффективность вывода горячего воздуха. Этот момент достаточно важен и пренебрегать им крайне не рекомендуется. Перегрев деталей устройства может вызвать их поломку, что выведет из строя полностью весь блок.
Очистку от пыли следует делать минимум два раза в год. Такой подход позволит сохранить работоспособность блока на длительное время.
Помимо этого, нужно также следить за беспрепятственным вращением вентилятора. Условия его работы не должны сопровождаться наличием каких-либо помех. Из-за них кулер будет заедать и, как следствие, нестабильно функционировать.
Устанавливать системный блок желательно на заземленной линии. При этом не рекомендуется помещать на него другие электрические приборы. Они неблагоприятно влияют на работу ПК и могут вызвать многочисленные сбои.
Пару слов в заключение
Начинающие пользователи часто сталкиваются с трудностями установки блока питания. В процессе могут возникнуть различные неполадки и ошибки. Неправильная установка БП влияет на работу систему в целом. Если что-то выполнено ненадлежащим образом, то компьютер просто не будет работать. Поэтому необходимо отнестись к процессу максимально ответственно, а в случае сомнений лучше обратиться к специалисту.
