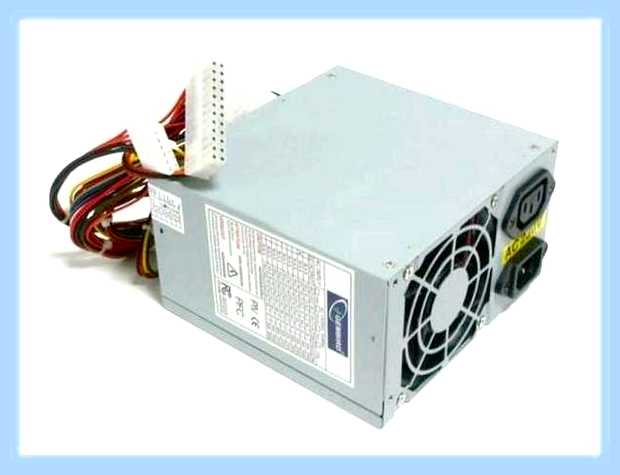

Современные компьютерные ATX блоки питания – это довольно сложные устройства, предназначенные для преобразования сетевого напряжения до требуемых значений. Кроме непосредственного уменьшения подаваемого напряжения он обеспечивает некоторые функции по стабилизации выходного напряжения от помех, приходящих на вход блока. Основным предназначением такого БП является снабжение электрической энергией компонентов компьютера, но бывают случаи, когда необходимо «запитать» от него что-то отличное от компьютера. В этом случае нам надо как-то запустить ATX блок питания без применения материнской платы.

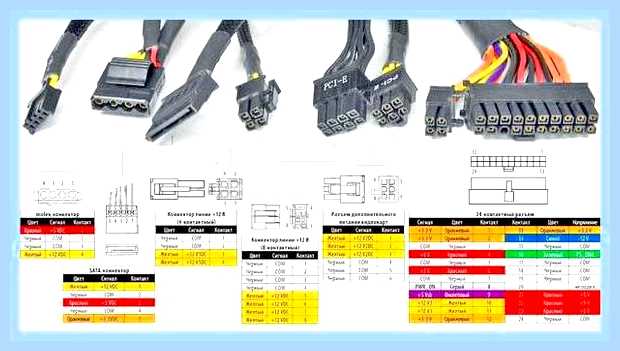

Распиновка 20-пинового ATX блока питания представляет собой следующую картину:

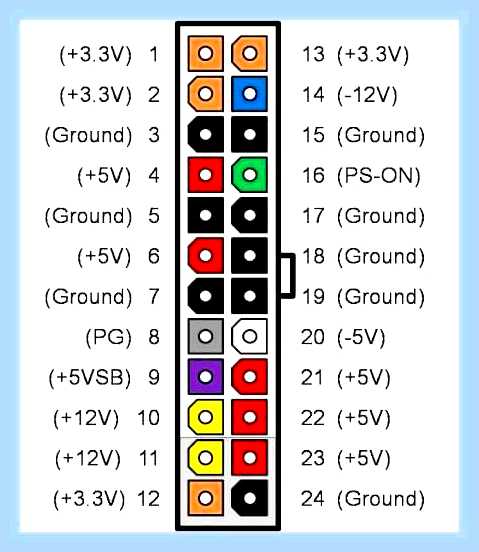

Внимание! Перед тем, как мы расскажем об очень простом методе запуска ATX БП без компьютера, предупреждаем: настоятельно не рекомендуется включать («запускать») его без какой-либо нагрузки. Вполне хватит подключения к molex-разъёму привода для чтения оптических дисков, жесткого диска,… В противном случае цепь преобразования напряжения может выйти из строя и понадобится ремонт блока питания ATX, или его полная замена ввиду экономической нерациональности ремонта.

Как запустить блок питания без компьютера.

Всё очень просто: для этого необходимо замкнуть контакт 16 (Power On, обычно — зеленого цвета) и любой из чёрных (земля). Например, удобно взять обычную металлическую канцелярскую скрепку и соединить контакты 15–16. После запуска БП скрепку не убирать. Представленная выше распиновка ATX-блока питания для компьютера поможет Вам найти и «снять» нужные напряжения для Ваших нужд. Будьте внимательны и не перегружайте источник питания: на современных экземплярах обычно приводятся максимально допустимые токи для каждого из напряжений. При перегрузке блока он может выйти из строя и опять же потребовать ремонта, зачастую — недешёвого. Производители БП, конечно, встраивают в свою продукцию защиту от перегрузок, но надеяться на неё всё же не стоит. Ниже на фото представлены фото-примеры реализации запуска ATX блока питания без компьютера (кнопкой с фиксацией и обычным отрезком провода).

Читайте также: Журнал инструктажа неэлектротехнического персонала на 1 группу

Навык запуска блока питания без компьютера и материнской платы может пригодиться не только системным администраторам, но и обычным пользователям. Когда возникают неполадки с ПК, важно проверить на работоспособность отдельные его части. С этой задачей под силу справиться любому человеку. Как же включить БП?

Как включить блок питания без компьютера (без материнской платы)

Раньше были блоки питания (сокращённо БП) стандарта АТ, которые запускались напрямую. С современными устройствами АТХ такой фокус не получится. Для этого понадобится небольшой провод или обычная канцелярская скрепка, чтобы замкнуть контакты на штекере.

В современных компьютерах используется стандарт АТХ. Существует два вида разъёмов для него. Первый, более старый, имеет 20 контактов на штекере, второй — 24. Чтобы запустить блок питания, нужно знать, какие контакты замыкать. Чаще всего это зелёный контакт PS ON и чёрный контакт заземления.

Обратите внимание! В некоторых «китайских» версиях БП цвета проводов перепутаны, поэтому лучше ознакомиться со схемой расположения контактов (распиновкой) перед началом работы.

Пошаговая инструкция

Итак, когда вы ознакомились со схемой расположения проводов, можно приступать к запуску.

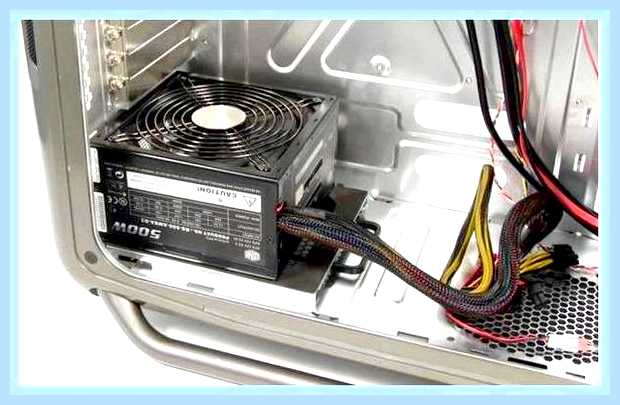

Если блок питания находится в системнике — отключите все провода и вытащите его.

Как запустить компьютерный блок питания — видео

Проверка работоспособности блока питания — простая задача, с которой справится обычный пользователь ПК. Достаточно только внимательно следовать инструкции. Удачи!

Для многих достаточно опытных пользователей персональных компьютеров не секрет, что любой блок питания может быть запущен без материнской платы путем соединения определенных контактов на главной 20/24 пиновой фишке.

Такая потребность может возникнуть тогда, когда нужно проверить работоспособность блока в ситуациях, в которых системник не реагирует на нажатие кнопки включения. Ведь именно он является первым подозреваемым в таких случаях.

Читайте также: Decorazza lucetezza способы нанесения

В данной статье мы расскажем какие провода нужно замкнуть, чтобы компьютерных блок питания запустился.

Какие контакты замкнуть для запуска блока питания?

Если нужно узнать работоспособность блока, то лучший способ это сделать — его принудительный запуск. Несмотря на то, что в случаях, когда нет реакции на нажатие кнопки включения системного блока, могут быть виновниками и кнопка включения и даже материнская плата.

Итак, для начала полностью обесточиваем блок. То есть вытаскиваем провод, идущий в розетку. После этого берем кусок проволоки или скрепку.

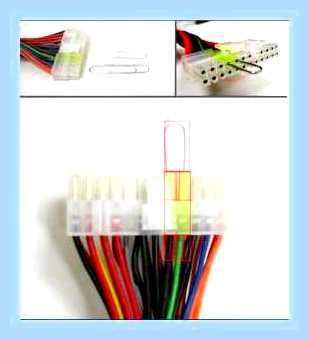

Далее соединяем контакт зеленого провода с любым черным. Выглядит это вот так:

Зеленый провод — пусковой. Его нужно замкнуть с любым черным.

Вот так это выглядит на схеме:

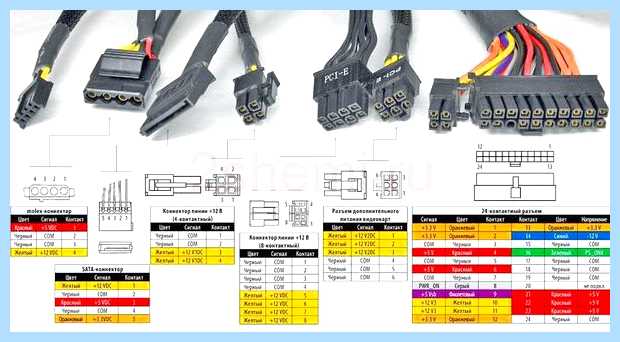

Распиновка 20 пинового разъема блока питания

После того, как контакты замкнуты можно вставлять кабель питания в розетку. Обратите внимание, что если на задней стенке есть кнопка, она также должна быть включена.

Кнопка включения на блоке питания

Если блок рабочий, то признаком этого будет включение вентилятора охлаждения на нем.

Возможные причины неисправности и ремонт компьютерного блока питания

Практически каждый пользователь ПК сталкивался с неприятной ситуацией, когда при включении компьютера не запускается блок питания. Вариантов всего два – замена либо восстановление работоспособности. Если выбран второй путь, лучше не нарабатывать собственный опыт методом проб и ошибок, а ознакомиться с накопленными другими специалистами материалами.

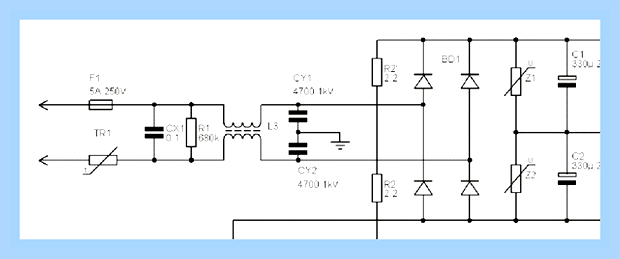

Схема классического блока ATX

Любой ремонт компьютерного блока питания, как электронного устройства, начинается со схемы. С приобретением опыта она становится все менее необходимой, часть неисправностей находится визуальным осмотром, другие проблемы определяются как типовые – мастер со стажем уже знает, что обычно ломается в тех или иных БП. Однако жизнь иногда подбрасывает сложные загадки, при которых без принципиальной схемы даже опытному мастеру не обойтись.

Для начинающего ремонтника принципиальная схема просто необходима. Но для поиска неисправностей прежде всего надо разобрать работу импульсного блока питания по его блок-схеме. Практически все источники собраны по одному принципу (хотя схемотехника конкретных узлов от производителя к производителю может отличаться).

Как запустить материнскую плату без кнопки включения

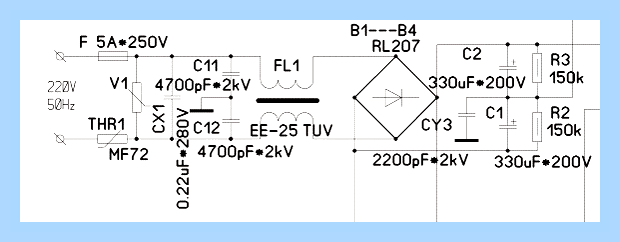

Сетевое напряжение сначала поступает на фильтр. На работу источника он никакого влияния не оказывает, но этот узел необходим для защиты питающей сети от помех, генерируемых самим устройством. Дальше сетевое напряжение выпрямляется и поступает на основной инвертор, обычно выполненный на транзисторных ключах. За открывание и закрывание транзисторов отвечает схема управления. При выключенном компьютере, но поданном сетевом напряжении, она питается от схемы формирования дежурного напряжения. Это напряжение также подается на материнскую плату компьютера, запитывая участки, ответственные за запуск ПК.

На схеме не показаны узлы защиты и схема обработки сигнала от матплаты Power ON, дающего разрешение на запуск инвертора.

Как включить блок питания без материнской платы

Выпрямленное напряжение 220 вольт преобразовывается инвертором в импульсное частотой в несколько десятков килогерц и подается на первичную обмотку трансформатора. Во вторичных обмотках индуцируется ЭДС таким же образом, как в обычном сетевом трансформаторе. За счет высокой частоты преобразования габариты трансформатора получаются компактными, а само устройство легким.

Напряжения вторичных обмоток выпрямляются и фильтруются. С помощью цепей обратной связи осуществляется стабилизация выходного напряжения и ограничение тока.

Возможные неисправности БП и способы их устранения

Для поиска неисправностей в компьютерном БП необходим определенный набор приборов. По внешним признакам определить проблему получится далеко не всегда. Необходим, как минимум, мультиметр. Наличие осциллографа крайне приветствуется.

Перед началом диагностики блока питания надо окончательно убедиться, что проблема в нем. Для этого надо снять с материнской платы самый большой разъем (в 20 или 24 контакта), замкнуть на нем проволочной перемычкой (скрепкой) черный и зеленый провода, сымитировав сигнал запуска от материнской платы. Если блок питания запустился (это слышно по гулу вентилятора), надо лишь измерить все выходные напряжения. Если они в порядке, то причина не в БП. Если что-то пошло не так и источник не стартует, значит, не работает именно блок питания.

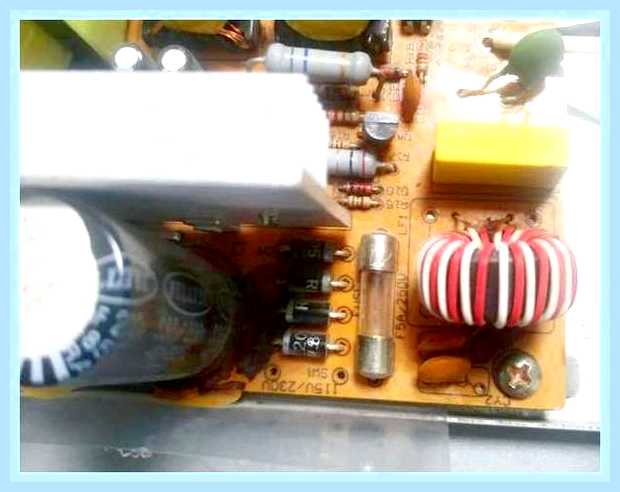

Предохранитель

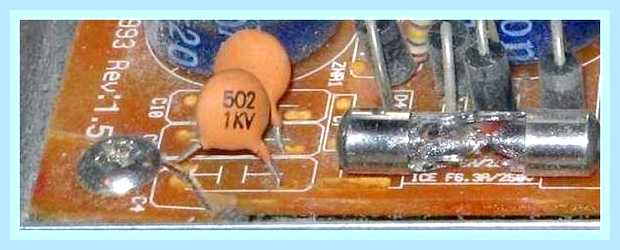

В первую очередь надо проверить исправность предохранителя. Найти его можно на краю платы. Он находится недалеко от ввода 220 вольт.

При типовой схеме выполнения входных цепей рядом с предохранителем будут находиться такие визуально заметные элементы, как:

4 диода выпрямителя;
синфазный дроссель (намотан в два провода на кольце);
высоковольтные керамические конденсаторы;
высоковольтные оксидные конденсаторы.

Рядом с ними и надо искать предохранитель.

Обнаружив плавкую вставку, можно попробовать определить ее целостность визуально, и, при необходимости, заменить. А лучше проверить ее тестером, даже если она выполнена в прозрачном корпусе и на вид кажется, что она вполне исправна. Перегоревший предохранитель надо заменить.

Существует мнение, что включать блок питания сразу после замены плавкой вставки нельзя, сначала надо выяснить причину перегорания. На самом деле перегорание может быть вызвано временным явлением. Например, при скачке напряжения в сети. Особенно это актуально, если во входных цепях установлен варистор (иногда он устанавливается параллельно конденсаторам высоковольтного выпрямителя, как в схеме выше). При нормальном уровне напряжения в сети он себя никак не проявляет, а при повышении напряжения сопротивление варистора резко падает, вызывая плавление предохранителя.

Блок питания компьютера замкнуть контакты для включения компьютерного блока

Другой случай – самопроизвольное перегорание плавкой вставки. Здесь также можно долго искать несуществующую проблему при ее отсутствии. Поэтому предохранитель следует заменить и попробовать включить БП еще раз. При повторном перегорании вставки следует продолжить поиск неисправности.

Варистор

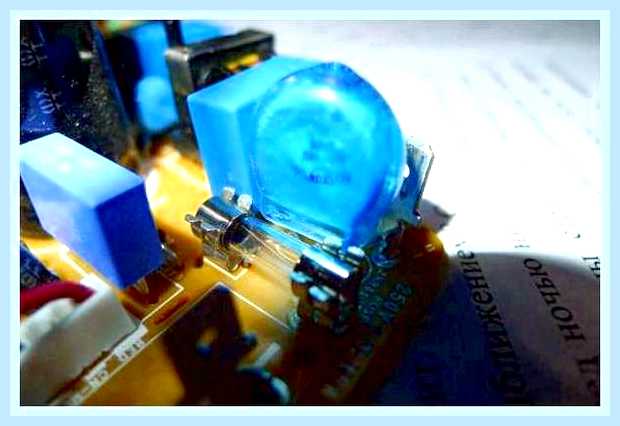

Если плавкая вставка перегорает повторно, одной из причин может быть вышедший из строя варистор. Он выглядит подобно конденсатору, найти его можно также рядом с элементами входной цепи или рядом с конденсаторами высоковольтного выпрямителя.

Осмотрев элемент визуально, надо убедиться в отсутствии трещин, сколов и т.п. Если все в порядке, его надо выпаять и проверить мультиметром. Его сопротивление должно быть не менее нескольких сотен килоом. Если оно на порядки меньше или тестер вообще показывает короткое замыкание, то элемент подлежит замене.

Для полной проверки работоспособности варистора понадобятся источник регулируемого напряжения примерно до 300 вольт и амперметр. Поднимая напряжение, надо контролировать момент резкого увеличения тока. Но на работоспособность блока в штатном режиме эта проверка не повлияет, она лишь покажет, как сработает защита от повышения напряжения. Для такого тестирования поможет знание расшифровки обозначения варисторов на примере CNR-07D390K.

Серия	Диаметр	Форма	Напряжение срабатывания	Точность
Значение	CNR	07	D	390	K
Расшифровка	CeNtRa металлооксидные варисторы	7 мм	дисковый	39*10^0=39 вольт	10%

Выпрямитель

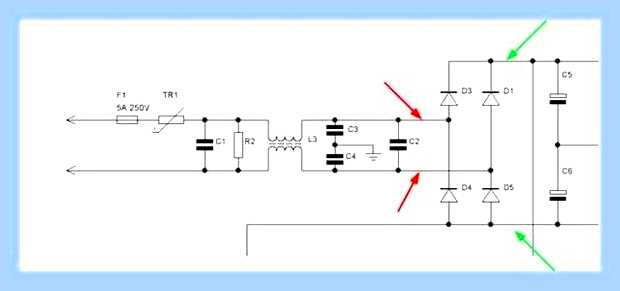

Если предохранитель не перегорает, надо проверить работу высоковольтного выпрямителя. В режиме измерения переменного напряжения надо измерить входное напряжение (оно должно быть около 220 вольт, точки измерения указаны красными стрелками). На выходе должно быть около 310 вольт (зеленые стрелки, измерять в режиме постоянного напряжение).

Если выходное напряжение при нормальном входном значительно отличается от 310 вольт, велика вероятность, что вышел из строя один или несколько диодов (хотя не исключено, что неисправен оксидный конденсатор или варистор, включенный параллельно ему, если имеется).

Элементы надо выпаять и прозвонить в режиме проверки диодов. В одну сторону тестер должен показывать сверхвысокое сопротивление, в другую – какое-то конечное. Неисправные диоды надо заменить такими же или аналогичными.

Как понять что блок питания компьютера неисправен

Дежурное напряжение блока питания

Дальше надо проверить наличие дежурного напряжения. Оно служит для питания участка схемы материнской платы, ответственного за алгоритм пуска компьютера. Другое предназначение источника StandBy-питания — запитка схемы генератора импульсов БП. Проверить его надо на контакте 9 разъема материнской платы (ATX24 или ATX20). Там должно быть около 5 вольт.

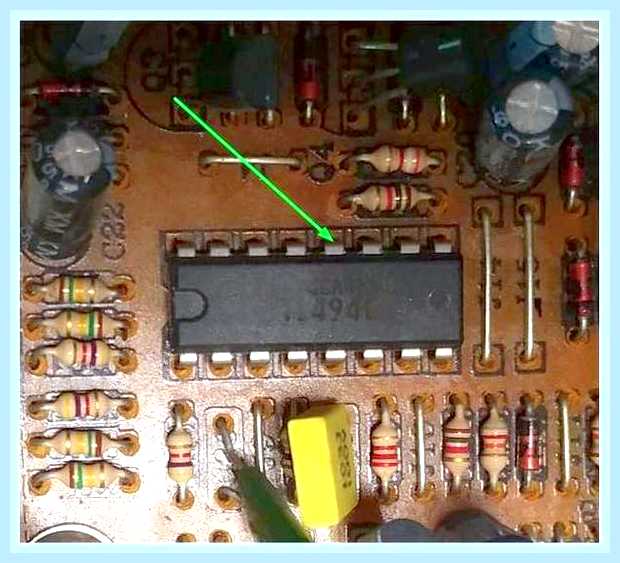

Также надо проверить наличие напряжения питания (около 12 вольт) на схеме формирования импульсов. Если она выполнена на микросхеме TL494 (очень распространенный случай), то можно измерить напряжение на 12 выводе.

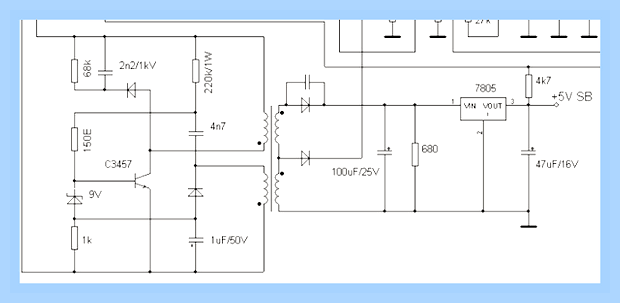

Если обнаружены проблемы, то без принципиальной схемы БП не обойтись. Дежурное напряжение формируется в большинстве случаев с помощью дополнительного преобразователя, но он может быть выполнен по самым различным схемам. В качестве примера приведен участок, формирующий питание Stand By.

Генератор выполнен на транзисторе. В цепь обратной связи включена обмотка генератора. Импульсы трансформируются во вторичные обмотки, выпрямляются. На питание микросхемы идет нестабилизированное напряжение, на матплату – стабилизированное линейным регулятором. Наиболее вероятная причина нерабочего состояния такого генератора – выход из строя одного из полупроводниковых приборов (транзисторов, диодов). Обнаружить проблему можно измерением режимов полупроводников, а в случае обнаружения сомнительных значений напряжений на выводах – выпайкой и прозвонкой конкретного элемента.

Оксидные конденсаторы

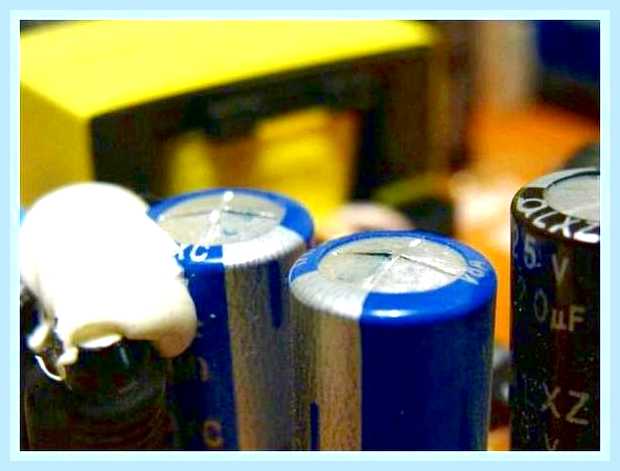

Оксидные конденсаторы чаще всего выходят из строя из-за перегрева. Это может быть по причине плохо организованного отведения тепла из внутреннего пространства БП. Но чаще всего перегрев происходит из-за того, что производитель из экономии выбрал оксидные конденсаторы без достаточного запаса по напряжению.

В результате даже при незначительных скачках или при появлении выбросов электролит внутри емкости нагревается и постепенно испаряется через неплотности корпуса. Когда уровень жидкости снижается ниже определенной величины, электролит начинает кипеть, и корпус конденсатора раздувается. Это можно обнаружить визуально.

Если даже такой конденсатор еще жив, его надо немедленно менять – его часы сочтены. Замену выполняют на конденсаторы той же емкости и того же напряжения, но если позволят габариты на плате, лучше поставить элементы с большим напряжением (излишек емкости также не помешает).

Если производитель применил конденсаторы низкого качества, то в процессе эксплуатации электролит из них просто вытекает. На поверхности остаются следы коррозии. Эти элементы также подлежат немедленной замене.

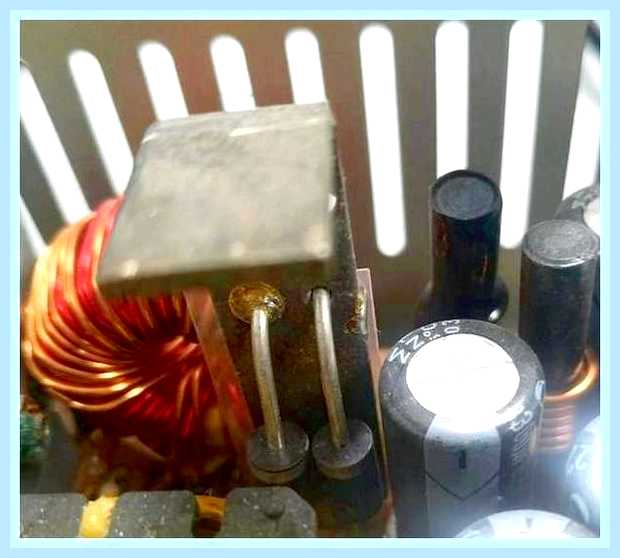

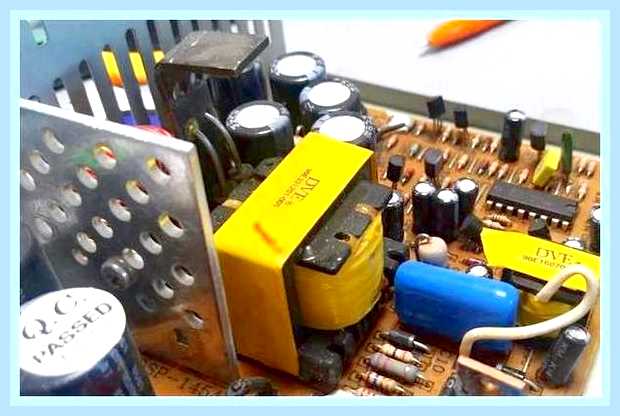

Трансформатор

Если инвертор формирует импульсы, а выходных напряжений (или одного) нет, есть вероятность, что не работает импульсный трансформатор. Если он сгорел, это видно сразу по обугленной изоляции. Если он выглядит как обычно, надо иметь в виду, что в импульсном трансформаторе (и в трансформаторе драйвера транзисторных ключей) могут быть, в основном, две неисправности:

обрыв обмоток;
межвитковое замыкание обмоток.

Как включить и запустить блок питания без компьютера, без материнской платы, перемычкой

Первый вариант маловероятен и связан, большей частью, со случайными механическими повреждениями (сорвалась отвертка во время каких-либо работ и т.п.). Если такие ситуации имеют место, надо прозвонить все обмотки (мультиметр должен показать сопротивление в несколько ом или ниже). Если есть проблема, поврежденную обмотку надо смотать, считая витки. Потом на ее место намотать обмотку таким же проводом с таким же количеством витков.

Межвитковое замыкание более вероятно — оно может возникнуть из-за некачественной изоляции провода, но его обнаружить значительно сложнее. Для этого нужен измеритель индуктивности или тестер с таким режимом, а также заведомо исправный трансформатор того же типа. Замеряя индуктивность обмоток у эталонного и испытуемого приборов, можно выявить место межвиткового замыкания. Отремонтировать такой трансформатор сложнее, потому что замкнувшаяся обмотка может быть не верхней, и, чтобы до нее добраться, надо будет сматывать все. Проще заменить узел на аналогичный.

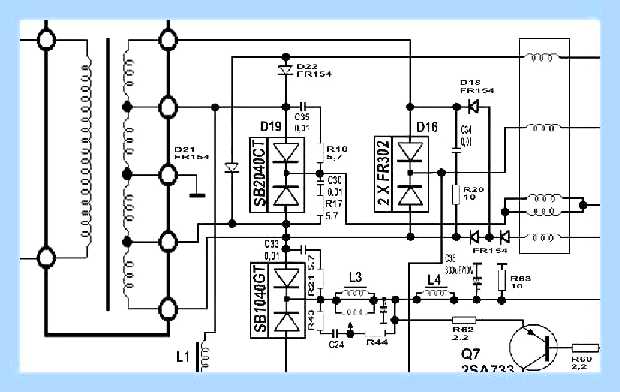

Диоды

Если импульсы на вторичной обмотке трансформатора присутствуют, а выходных напряжений нет, целесообразно проверить диоды выпрямителя соответствующего напряжения.

Диоды выпрямителей выходных напряжений проверяются так же, как и диоды выпрямителей – прозвонкой в прямом, а потом в обратном направлениях. При поиске места расположения выпрямительных элементов надо иметь в виду, что, в зависимости от тока нагрузки, они могут быть в различном исполнении:

дискретные диоды;
дискретные диоды на радиаторе;
сборки из 2 или 4 диодов.

Если есть схема БП, то перед поиском диодов на плате этот момент лучше уточнить.

Прочие проблемы

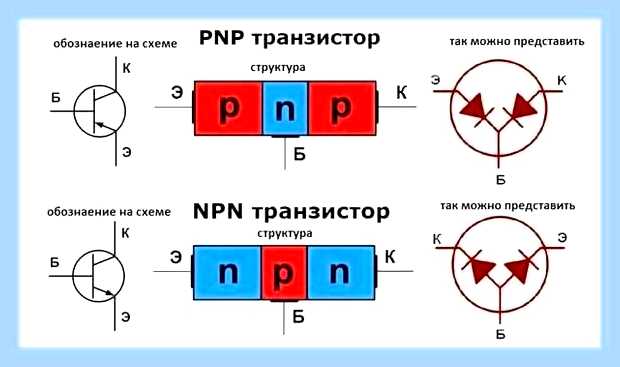

Еще причинами неисправности БП может быть неисправность мощных транзисторов в ключах инвертора. Если импульсы на базы (затворы) триодов приходят, а в цепи коллекторов (стоков) их нет, транзисторы надо выпаять и прозвонить. Биполярные триоды прозваниваются, как два диода с общим выводом.

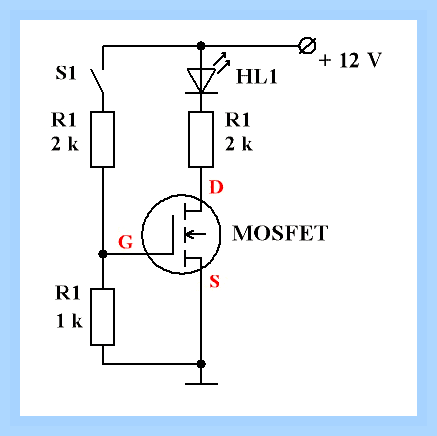

Для тестирования MOSFET лучше собрать несложную схему.

Также надо проверить наличие сигнала Power good на 8 контакте разъема материнской платы. Может получиться так, что все напряжения в порядке, но неисправна схема формирования данного сигнала. Компьютер это воспримет, как неисправность БП.

Как правильно разбирать блок питания

Разборка компьютерного блока питания должна производиться с соблюдением всех мер предосторожности. В первую очередь, надо отключить сетевой шнур от источника питания и подождать несколько секунд для разряда конденсаторов.

Для высоковольтных оксидных конденсаторов выпрямителя этих мер недостаточно. Их надо разрядить с помощью резистора или лампочки на 220 вольт. Во время разрядки надо следить, чтобы случайно не прикоснуться к выводам конденсатора, припаянным к контактным площадкам или к неизолированной части выводов разрядного элемента.

Как снять и заменить блок питания компьютера

Проверка напряжения после ремонта

После ремонта надо проверить наличие выходных напряжений. Для этого надо установить перемычку между черным и зеленым проводниками на разъеме ATX и подключить к выходным разъемам эквиваленты нагрузки – без них выходные напряжения могут быть выше номинальных. Лучше сделать это до подачи сетевого напряжения, потому что некоторые схемы без нагрузки просто не запустятся.

В качестве балласта можно применить резисторы или автомобильные лампы накаливания на 12 вольт. Нагрузка должна обеспечивать выходной ток в пределах 10..90% от номинала.

Для наглядности рекомендуем серию тематических видеороликов.

Починить компьютерный блок питания несложно, имея приборы и достаточную квалификацию. Но ремонт БП компьютера своими руками считается нецелесообразным, так как на поиск неисправности уходит достаточно много времени. Существует мнение, что проще купить новый узел, потому что к моменту выхода БП из строя компьютер либо модернизирован, либо требует апгрейда в ближайшем будущем. Поэтому нужен новый БП повышенной мощности. Изрядная доля истины в таком подходе есть, но иногда требуется именно ремонт. Также восстановленный блок питания можно переделать в лабораторный БП или в зарядное устройство. Материалы обзора в этом случае будут полезны.
