Для офисной машины с младшим процессором и встроенным видеоядром достаточно любого блока питания от 200 Вт. Современные компьютеры потребляют крайне мало электроэнергии, особенно без серьезной нагрузки.

Как подобрать блок питания для ПК

Эта характеристика сообщает, какую нагрузку сможет запитать устройство. Лучше, когда мощность БП берется с запасом. Первое — всегда есть риск недоучесть какие-то параметры нагрузки. Второе – постоянная работа блока питания на предельных нагрузках определенно плохо скажется на его жизненном цикле.

Чтобы прикинуть мощность сборки, придется покопаться в характеристиках выбранного железа. Сильнее всего БП нагружают процессоры и видеокарты, но лучше не забыть сюда же приплюсовать потребляемую мощность подсветки, накопителей и активного охлаждения, пусть их «вклад» в энергопотребление и незначителен.

Энергопотребление самых прожорливых видеокарт в пиковой нагрузке может достигать целых 300 Вт, а HEDT-процессоров до 250 Вт. Если у вас системный блок с прицелом на разгон процессора и/или видеокарты, нужно накинуть 100-150 Вт мощности для запаса.

Энергопотребление комплектующих нужно сравнивать не с общей мощностью БП на входе, а с мощность по линии 12 В. Именно на нее приходится основная нагрузка. Продвинутые блоки питания способны отдать практически всю мощность по 12 вольтовому каналу.

Для игрового ПК с одной видеокартой

Практически для любого ПК даже с самым быстрым процессором и наиболее мощной видеокартой достаточно блока питания мощностью до 600-650 Вт. Более мощные варианты нужны разве что для систем с несколькими видеокартами. Обычно производители графических ускорителей указывают рекомендуемую мощность блока питания для всей системы.

Для игрового ПК с несколькими видеокартами

Мощные блоки питания от 700 Вт пригодятся, если вы обладаете топовой игровой системой с несколькими видеокартами и высокопроизводительным процессором. А уж если добавить еще и разгон комплектующих, то определенно БП нужно брать с запасом.

Для офисного компьютера

Для офисной машины с младшим процессором и встроенным видеоядром достаточно любого блока питания от 200 Вт. Современные компьютеры потребляют крайне мало электроэнергии, особенно без серьезной нагрузки.

разбор блока питания пк ✔сколько меди и алюминия содержится

Форм-фактор

Данный параметр напрямую зависит от модели корпуса системного блока, которую вы присмотрели. Необходимо, чтобы они соответствовали друг другу – подходящий тип БП прописывается в характеристиках корпуса. Блоков питания ATX абсолютное большинство – они встречаются в стандартных корпусах, а различные SFX, Flex-ATX и TFX в компактных, типа Mini-Tower или Desktop.

Некоторые мощные блоки питания ATX идут с удлиненным корпусом, из-за чего могут возникнуть проблемы с их установкой в компактные корпуса ПК.

ОБРАЗОВАЧ / КАК ВЫБРАТЬ БЛОК ПИТАНИЯ ДЛЯ ПК И НЕ СЖЕЧЬ КОМП?

Кабели и разъемы для подключения комплектующих

Продумывая конфигурацию системника, вы, конечно же предусмотрели – сколько будет процессоров, видеокарт, жестких дисков, их модели, планируется ли в будущем расширение и апгрейд? Значит, можете уверенно ответить на вопрос, какой набор разъемов вам необходим. Осталось только сверить наличие и количество нужных разъемов у рассматриваемой модели БП.

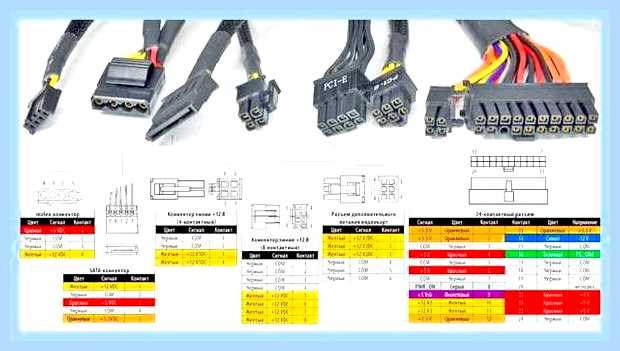

Кроме стандартного разъема 24-pin для подключения в материнскую плату существуют разъемы: 4-pin или 8-pin для питания процессора, PCI-E 6+2-pin для видеокарты, SATA-питание для накопителей, разъемы типа Molex под устаревшие накопители и для других нужд, типа вентиляторов, СВО, реобасов, питания подсветки и так далее.

Отстегивающиеся кабели – удобная опция. Если не планируется использовать все питающие линии, ненужные кабели можно убрать и положить в коробку до лучших времен, чтобы не мешались в системнике.

Для двухпроцессорных систем

Если вы собираете сервер или рабочую станцию на мультипроцессорной конфигурации, то для каждого процессора своя подводка питания, поэтому разъемов CPU 8-pin должно быть как минимум два.

Для нижнего расположения блока питания в корпусе

Учитывайте длину кабелей. Часто БП расположен в нижней части системного блока, а провода протянуты за поддоном материнской платы. Особенно это критично для кабеля питания процессора 8-pin. Его длина должна быть не менее 60 см.

Серитификат 80 PLUS

Наклейка на корпусе с этим значением укажет вам на КПД блока питания, или его эффективность работы. У моделей совсем «простых», такая наклейка может вообще отсутствовать. Модели средней и верхней категории могут похвастаться разноцветными наклейками с надписью «80 PLUS»: от белого до платинового цвета. Цветные наклейки идут с уточняющей надписью (по возрастанию — Bronze, Silver, Gold, Platinum, Titanium). Чем выше уровень в этой металлической иерархии, тем выше КПД у устройства. Впрочем, как и цена.

Некоторые блоки питания имеют хороший уровень КПД, но не сертифицируются 80 PLUS. Тем самым производители экономят на сертификации, хотя по электрическим параметрам их модели могут не уступать блокам с заветной наклеечкой. Обычно, такие блоки питания выделяются ценой среди своих собратьев без 80 PLUS.

Сертификат 80 PLUS косвенно влияет на качество блока питания. Ведь чем выше сертификат, тем более качественная и продвинутая у модели схемотехника, а производитель применил при сборке дорогие компоненты с не самыми плохими характеристиками.

Оптимальное решение для среднего компьютера

Если ваш бюджет ограничен, и вы стоите перед выбором – взять подешевле и помощнее, но менее качественный без сертификата, или подороже и с меньшей мощностью, но с продвинутой сертификацией – лучше отдать предпочтение второму. Во-первых, производители сертифицированных моделей дорожат репутацией и не привирают мощность, а во-вторых, надежность, качество сборки и наличие защит от вечно скачущих параметров сети – довольно серьезные аргументы.

Блок питания без ограничений

Если ваш бюджет позволяет выбирать БП без финансовых ограничений, то лучше отдать предпочтение моделям с наилучшим сертификатом 80 PLUS, а уже из этого списка выбирать модель с требуемой мощностью. Хороший БП по сравнению с высокопроизводительными процессором и видеокартой стоит недорого. Экономить на питании в этом случае – последнее дело. 80 PLUS Gold/Platinum/Titanium, максимальная защита, запас по мощности в 25-35%, необходимый набор разъемов – это все рецепт удачного выбора для топовой сборки.

Тип системы охлаждения

Тип СО сообщит вам, насколько шумно работает агрегат. Если модель заявлена с пассивным типом охлаждения – все будет хорошо и тихо, так как вентилятора нет вообще. Если БП выполнен как полупассивная система, то значит, в периоды сверхнагрузок, на больших мощностях, вы услышите работу вентилятора, а на низких он попросту отключен.

Полностью пассивные блоки питания даже с наилучшим КПД редко бывают высокой, больше 600 Вт, мощности. К тому же такие модели расположены в высшем ценовом сегменте

Выбор блока питания. Сколько ВАТТ нужно для вашего ПК?

Блок питания сколько ватт

Будь в курсе последних новостей из мира гаджетов и технологий

iGuides для смартфонов Apple

Как выбрать блок питания для компьютера

Егор Морозов — 12 июня 2017, 12:30

Блок питания — это компонент ПК, который переводит сетевые 220 В в нужные для различных устройств 3.3-12 В. И, увы, очень многие относятся к выбору блока питания. никак — просто берут его на сдачу от покупки других комплектующих, зачастую сразу вместе с корпусом. Однако если вы собираете что-то мощнее мультимедийного компьютера, то делать этого не стоит — плохой блок питания может легко вывести из строя дорогостоящие процессоры или видеокарты, и чтобы потом не было как в поговорке «скупой платит дважды» — лучше купить сразу хороший БП.

• +3.3 В — предназначена для питания выходных каскадов системной логики (и вообще питания материнской платы и ОЗУ).
• +5 В — питает логику почти всех PCI- и IDE-девайсов (в том числе и SATA-устройств).
• +12 В — самая загруженная линия, питает процессор и видеокарту.

Но вот линия 12 В является очень загруженной — по ней питается и процессор (50-150 Вт), и видеокарта (до 300 Вт), поэтому самым важным в блоке питания является то, сколько ватт он может отдать по линии 12 В (и эта цифра к слову обычно близка в суммарной мощности блока питания).

Второе, на что нужно обратить внимание, это разъемы блока питания — чтобы не было так, что видеокарте требуется парочка 6 pin, а у блока питания только один на 8 pin. Основное питания (24 pin) есть на всех блоках питания, на это внимание можно не обращать. Дополнительное питания CPU представлено в виде 4, 8 или 2 х 8 pin — зависит от мощности процессора и материнской платы, соответственно смотрите, чтобы на блоке питания был кабель с нужным числом контактов (важно — 8 pin для видеокарты и для процессора различаются, не пытайтесь их менять местами!)

Далее — дополнительное питание видеокарты. Некоторые низкоуровневые решения (вплоть до GTX 1050 Ti или RX 460) могут довольствоваться питанием через слот PCI-E (75 Вт), и им дополнительное питания не нужно. Однако более мощные решения могут требовать от 6 pin до 2 х 8 pin — следите, чтобы у блока питания они были (у некоторых блоков питания контакты могут выглядеть как 6+2 pin — это нормально, если вам нужно 6 pin — то подсоединяете основную часть с 6 контактами, если нужно 8 — добавляете еще 2 на отдельном кабеле).

Питание периферии и накопителей происходит или через SATA-коннектор, или через Molex — там никаких разбиений на пины нет, просто смотрите, чтобы у блока питания было столько нужных коннекторов, сколько у вас периферийных устройств. В некоторых случаях, если у блока питания не хватает пинов для питания видеокарты, можно купить переходник Molex — 6 pin. Однако в современных БП такая проблема достаточно редка, да и сами Molex почти исчезли с рынка.

Форм-факторы блоков питания — подбираются или под корпус, или, наоборот, если вы выбрали хороший БП определенного форм-фактора, то уже корпус подбираете под него и материнскую плату. Самый распространенный стандарт — это ATX, который скорее всего вы и встретите. Однако есть более компактные SFX, TFX и CFX — они подходят тем, кто хочет создать очень компактную систему.

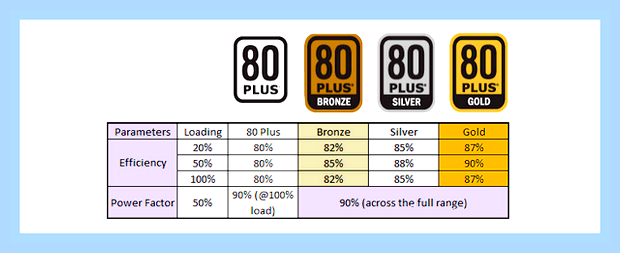

Коэффициент полезного действия БП — это отношение полезной работы к затраченной энергии. В случае с блоками питания их КПД можно узнать по сертификату 80 Plus — от Bronze до Platinum: у первого он составляет при 50% нагрузке 85%, у последнего — уже 94%. Бытует мнение, что блок питания с сертификатом 80 Plus Bronze на 500 Вт реально может отдать 500 х 0.85 = 425 Вт. Это не так — блок сможет отдать 500 Вт, просто из сети при этом он возьмет 500 х (1/0.85) = 588 Вт. То есть чем лучше сертификат — тем меньше вам придется платить за электричество и не более того, а с учетом того, что разница в цене между Bronze и Platinum может составлять и 50% — особого смысла переплачивать за последний нет, экономия на электричестве окупится ох как не скоро. С другой стороны — большая часть дорогих БП имеет сертификат как минимум Gold, то есть вас «заставят» экономить электричество.

Power Factor Correction (PFC)

Современные блоки становятся все мощнее, а провода в розетках не меняются. Это приводит к возникновению импульсных помех – блок питания тоже не лампочка и потребляет, как и процессор, энергию импульсами. Чем сильнее и неравномернее нагрузка на блок, тем больше помех он выпустит в электросеть. Для борьбы с этим явлением разработан PFC.

Это мощный дроссель, устанавливаемый после выпрямителя до фильтрующих конденсаторов. Первое, что он делает, это ограничивает ток заряда вышеупомянутых фильтров. При включении в сеть блока без PFC очень часто слышен характерный щелчок – потребляемый ток в первые миллисекунды может в несколько раз превышать паспортный и это приводит к искрению в выключателе. В процессе работы компьютера модуль PFC гасит такие же импульсы от заряда разнообразных конденсаторов внутри компьютера и раскрутки моторов винчестеров.

Встречаются два варианта исполнения модулей – пассивный и активный. Второй отличается наличием управляющей схемы, связанной с вторичным (низковольтным) каскадом блока питания. Это позволяет быстрее реагировать на помехи и лучше их сглаживать. Так же, так как в схеме PFC достаточно много мощных конденсаторов, активный PFC может «спасти» компьютер от выключения, если на какую-то долю секунды исчезло электричество.

Расчет необходимой мощности блока питания

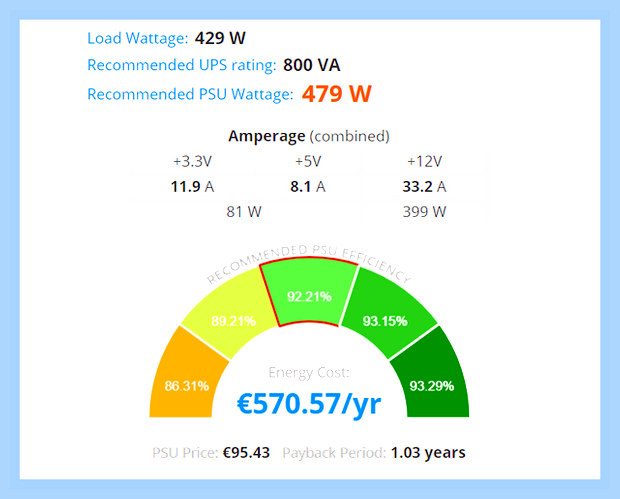

Теперь, когда с теорией покончено, переходим к практике. Для начала нужно подсчитать, какую мощность будут потреблять все компоненты ПК. Для этого проще всего воспользоваться специальным калькулятором — я рекомендую этот. Вбиваете в него свой процессор, видеокарту, данные по ОЗУ, дискам, количество кулеров, сколько часов в день используете ПК и т.д, и в итоге получаете вот такую диаграмму (я выбрал вариант с i7-7700K + GTX 1080 Ti):

Как видим, под нагрузкой такая система потребляет 480 Вт. По линии 3.3 и 5 В, как я и говорил, нагрузка невелика — всего 80 Вт, столько отдаст даже самый просто БП. А вот по 12 В линии нагрузка уже 400 Вт. Разумеется, не стоит брать блок питания впритык — на 500 Вт. Он, конечно, справится, но, во-первых, в будущем, если вы захотите проапгрейдить свой компьютер, то БП может стать узким местом, а во-вторых при 100% нагрузке блоки питания очень громко шумят. Так что стоит сделать запас хотя бы 100-150 Вт и брать блоки питания начиная с 650 Вт (у них обычно по 12 В линии отдача от 550 Вт).

Не стоит экономить и брать встроенный в корпус БП на 650 Вт: они все поголовно идут без PFC, то есть один скачок напряжения — и вы в лучшем случае идете за новым БП, а худшем — и за другими комплектующими (вплоть до процессора и видеокарты). Далее — то, что на них написано 650 Вт, далеко не значит, что они столько смогут отдать — нормальным считается напряжение, отличное от номинала не больше чем на 5% (а еще лучше — 3%), то есть если БП отдает по 12 В линии меньше 11.6 В — его брать не стоит. Увы, в noname БП, встроенных в корпус, просадки при 100% нагрузке могут быть и 10%, и что еще хуже — они могут выдавать ощутимо более высокое напряжение, что вполне может убить материнскую плату. Так что ищите БП с активным PFC и сертификатом 80 Plus Bronze или лучше — это гарантирует, что внутри стоят хорошие компоненты.
