Как использовать AAFP на материнской плате – назначение разъёма

Материнская плата (независимо от её размера) вооружена множеством различных разъёмов, любой из которых имеет единственную цель: помочь вам подключить множество внутренних и устройств перифирии к компьютеру.

Ниже мы рассмотрим один из таких коннекторов – разъём AAFP – для каких целей он нужен, как его использовать, также объясним, как идеальнее всего использовать его потенциал.

Впереди много интересного, так что давайте начнем!

Что такое разъём AAFP

Разъём AAFP (аббревиатура от Analog Audio Front Panel) представляет собой 10-1-контактный разъём, который позволяет подключать передние аудиопорты на корпусе ПК непосредственно к звуковой карте/чипу материнской платы.

Большинство корпусов имеют разъём для микрофона/наушников 3,5 мм спереди, рядом с портами USB и кнопками сброса и питания. Вы можете заставить эти аудиоразъёмы работать, подключив разъём AAFP к материнской плате.

Другими словами: разъём AAFP обеспечивает удобство использования этих передних портов для подключения наушников/микрофона вместо использования труднодоступных аудиопортов на панели ввода-вывода материнской платы на задней части корпуса.

Где расположен AAFP на материнской плате

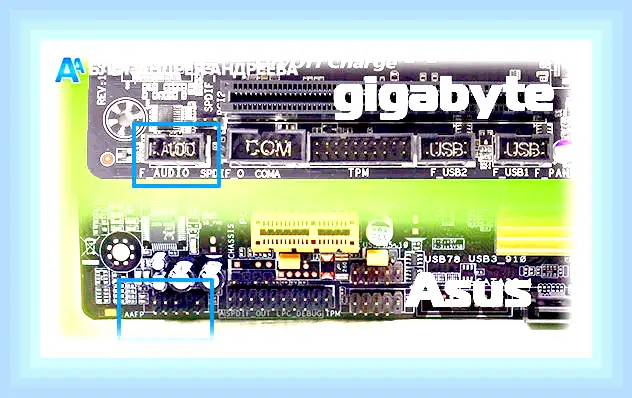

Обычно, разъём AAFP находится в самом низу материнской платы – под слотами PCIe, рядом с основными разъёмами корпуса (питание, сброс, индикатор питания и индикатор диска).

Кабель, который соединяет разъём AAFP с передней частью корпуса, в большинстве случаев обозначается как HD Audio. Если у вас старый корпус, в нем может быть кабель AC97 или, возможно, и то, и другое. Но, об этом чуть позже.

Процедура чрезвычайно проста: всё, что вам нужно сделать, это подключить вышеупомянутый кабель HD Audio корпуса ПК к разъёму AAFP на материнской плате, и всё готово! Обязательно совместите штифты правильно, потому что они подходят исключительно в одном положении.

Также существует очень небольшая вероятность того, что разъём AAFP будет помечен по-другому, например, JAUD1 или F_Audio.

Разъём AC97 или HD Audio

Разъёмы AC97 и HD Audio могут выглядеть одинаково, но их распиновка совершенно различна; следовательно, вы не можете использовать их взаимозаменяемо.

Например, включение разъёма HD Audio в разъём AC97 AAFP может привести к тому, что задний звук перестанет работать.

Это связано с тем, что, в отличие от AC97, HD Audio имеет разные передние и задние выходы на аудиокодеке. Он также имеет возможности обнаружения разъёма, которые позволяют определить, свободен ли разъём.

С другой стороны, подключение разъёма AC97 к разъёму HD Audio может вызвать определенные проблемы с обнаружением, поскольку AC97 использует контакты, которые замыкают звук с передней панели на разъёмы задней панели.

Эти контакты также отвечают за отключение задних аудиоразъёмов, когда устройство подключено к передней панели.

AC97 или HD Audio – какой из них лучше?

HD Audio призван заменить устаревший AC97 и, следовательно, имеет больше преимуществ по сравнению с последним.

Во-первых, разъем HD Audio имеет 30-битное разрешение в дополнение к более высокой частоте дискретизации.

Разъём AC97, с другой стороны, обеспечивает аудиовыход с 20-битным стереоразрешением и поболее низкой частотой дискретизации.

Итак, если в вашем корпусе есть и то и это, нет причин выбирать AC97 вместо его более многофункционального преемника.

Передняя и задняя аудиосистема или звуковая карта – что лучше для вас

Если вы временами пользуетесь наушниками и не беспокоитесь о качестве звука, вы можете выбрать передние аудиоразъёмы или даже разъём для наушников на мониторе.

Аудиопорты на передней панели не используют экранированные кабели и часто имеют общий кабель заземления с разъёмами USB на передней панели. Это делает их склонными к интерференции сигналов и, таким макаром, может вызывать минимальное жужжание/статический шум при использовании.

Для большинства пользователей идеальнее всего использовать задние аудиопорты, поскольку они обеспечивают лучшее качество звука с поддержкой настройки стереодинамиков, но это не так удобно, потому что вам понадобится более длинный кабель, особенно для наушников.

Хотя звуковые карты были более популярны в старые времена, качество встроенного звука стало намного лучше благодаря экранирующим компонентам, которые устраняют помехи сигнала для задних аудиопортов.

Таким макаром, вы навряд ли заметите повышение качества звука, даже если подключите специальную звуковую карту.

Аудиофилам и создателям контента рекомендуется инвестировать во внешние настройки ЦАП/усилителя, поскольку они обеспечивают лучшее качество звука, также универсальность и отсутствие необходимости в каких-либо драйверах.

Часто задаваемые вопросы

Как убрать потрескивающий звук при использовании наушников?

Потрескивание может быть связано с ослаблением контактов в разъёме AAFP.

Дважды проверьте их, чтобы убедиться, что всё в порядке. В противном случае, как упоминалось выше, это может быть связано с электромагнитными помехами, вызванными плохим экранированием.

В качестве обходного пути вы можете вообще отказаться от передней панели и подключить наушники к задним разъёмам. Вы можете купить удлинитель 3,5 мм, если кабель ваших наушников слишком короткий.

Как настроить систему объемного звучания?

Ваша материнская плата обязана иметь шесть задних аудиоразъемов. Они имеют цветовую маркировку, и вы должны подключить разъёмы к правильным портам, чтобы получить наилучшее качество звука от передних, задних и боковых динамиков.

В этой статье очень подробно рассматриваются аудиоразъёмы, поэтому обязательно прочитайте её!

Мы надеемся, что эта статья предоставила вам всю необходимую информацию о разъёмах AAFP и способах их использования.

Как правильно использовать аудиопорты материнской платы – значение расцветки

Если вы когда-либо подключали что-либо, связанное со звуком, к вашей материнской плате, я уверен, вы видели множество аудиопортов, разбросанных по краям вашей материнской платы.

Зачем они вообще? Зачем их настолько не мало? И это именно то, что я объясню в этой статье.

Основные аудиопорты материнской платы

Это основные три аудиопорта, которые вы найдёте практически на каждой материнской плате. Они обеспечивают все необходимые звуковые функции.

Голубой – линейный вход

Светло-голубой порт, или порт «Line-In», как его называют технически, – это порт, который вы используете, когда хотите подключить какой-либо звук к ПК.

Это означает, что всё, от CD/DVD-плееров, усилителей, микшеров, определенных инструментов, микрофонов и почти всего, что может выводить звук, может быть подключено к порту линейного входа.

Однако то, что вы можете, не означает, что вы должны.

Например, вы можете подключить микрофон к вашему линейному входу, и он, вероятнее всего, будет работать, но ваш линейный порт, вероятно, не будет иметь такого же уровня усиления, что и реальный микрофонный вход.

Таким макаром, вы, вероятнее всего, получите очень тихий звук при использовании порта линейного входа по сравнению с использованием порта микрофонного входа.

Зелёный лайм – линейный выход, передний динамик и наушники

Светло-зеленый порт, или порт «Line-Out», как он технически известен, – это порт, который вы используете, когда хотите получить какой-то звук из ПК.

Таким макаром, к линейному выходу можно подключить всё, от наушников, динамиков и всего, что может воспроизводить звук.

В системе объёмного звучания к порту линейного выхода также следует подключать фронтальные динамики.

Розовый – микрофон

И завершает «главную тройку» розовый порт или порт «Mic-In», как его называют в техническом плане.

Как надо из названия, это порт, который следует использовать, когда хотите подключить какой-либо микрофон к ПК.

Звуковые порты материнской платы объёмного звучания

Это аудиопорты, которые есть на большинстве материнских плат, но некоторые материнские платы «предпочитают их не использовать».

Они обеспечивают возможности объёмного звучания, позволяя разделить звук между передней, задней и боковой частями для более полного погружения.

Оранжевый – CS-Out: центр и сабвуфер

Оранжевый порт или порт «CS-Out» – это порт, который нужно использовать, когда у вас есть выделенный сабвуфер или центральный динамик в вашей аудиосистеме, и вы хотите отправить на него изолированный сигнал центрального/басового канала, который вы получаете в объёмном звучании.

Если у вас есть какие-либо передние динамики, звуковая панель или отдельный сабвуфер, вы должны подключить их к этому порту.

Чёрный – RS-Out: тыловые динамики

Черный порт или порт «RS-Out» – это порт, который следует использовать, когда у вас есть задние динамики в вашей аудиосистеме, и вы хотите отправить на них изолированные сигналы заднего канала.

Как подключить аудио разъем и разъемы USB 2.0 / USB 3.0

Если у вас есть какие-либо задние динамики, вы должны подключить их к этому порту.

Серый/белый – SS-Out: боковые динамики

Серо-белый порт или порт «SS-Out» – это порт, который используют, когда нужно подключить боковые динамики аудиосистемы, и отправить на них изолированные сигналы бокового канала.

Если у вас есть какие-либо боковые динамики (слева и справа от вас, а не спереди), вы должны подключить их к этому порту.

Другие аудиопорты материнской платы

Это более экзотические аудиопорты, они встречаются нечасто, так как не настолько не мало людей используют эти порты.

Выход высокой мощности 6,35 мм

Это аудиопорт, который можно найти лишь на нескольких материнских платах высокого класса. На самом деле, это линейный выход, но он может выдавать гораздо больше мощности для работы с наушниками высокого класса.

Большинство людей с такими высококачественными наушниками обычно выбирают выделенные ЦАП и усилители, поэтому такой порт, на самом деле, бесполезен, но всё же довольно круто видеть его на материнской плате.

Выход S/PDIF

S/PDIF или «Sony/Philips Digital Interconnect Format» – это ещё один тип аудиопорта, который вы можете найти на материнской плате.

как подключить переднюю панель на пк

Он похож на порт линейного выхода, но вместо вывода аналоговых сигналов он выводит цифровые сигналы прямо с вашего ПК без их преобразования.

Он, в главном, используется для приложений домашнего кинотеатра и других аудиоприложений, где требуется высококачественная передача звука.

Порт S/PDIF может пригодиться, если у вас есть система объёмного звучания для домашнего кинотеатра с портом S/PDIF.

В этой ситуации вы можете просто соединить их одним кабелем вместо того, чтобы по отдельности подключать все ваши динамики к аналоговым портам.

Коаксиальный выход

Коаксиальный выход – это то же самое, что и порт S/PDIF, только с другим разъёмом.

Что делать, если на материнской плате нет аудиопортов с цветовой маркировкой или только один?

Если на вашей материнской плате нет цветовой кодировки и символов, показывающих, какой порт к чему подключать, лучшее, что вы можете сделать, – это заглянуть в руководство по материнской плате.

Если у вас нет физического руководства, просто введите модель материнской платы в Яндексе, и вы найдёте руководство для загрузки на веб-сайте производителя.

И если на вашей материнской плате выделен только один порт, вероятнее всего, это порт линейного выхода.

Это должно дать вам хорошую систему отсчета, чтобы выяснить, где находятся остальные порты, но всё же лучше посмотреть в вашем руководстве, чтобы точно определить, какой порт какой.

Часто задаваемые вопросы об аудиопортах

К какому порту(ам) подключать систему с двумя динамиками?

Если у вас есть установка из двух динамиков с двумя кабелями RCA или оголенными медными кабелями для каждого динамика, вам сначала понадобится усилитель.

Подключите динамики к усилителю, а затем подключите усилитель к порту линейного выхода.

Если у вас есть активные динамики, которые соединяются вместе при помощи штекерного разъёма 3,5 мм, просто подключите их к порту линейного выхода.

К какому порту(ам) подключать систему 3.1?

Подключите динамики к усилителю, а затем подключите соответствующий вход (задний, боковой или передний) к портам RS-Out / SS-Out / Line-Out.

Затем подключите центр/сабвуфер к порту CS-Out.

К какому порту(ам) подключать систему 5.1?

Это так же, как если б у вас была установка 3.1. Просто убедитесь, что вы подключаете правильный набор динамиков к правильному порту.

К какому порту(ам) подключать систему 7.1?

Подключите динамики к усилителю, а затем подключите задние динамики к порту RS-Out, боковые динамики к порту SS-Out, центральный/сабвуфер к порту CS-Out, а передние боковые динамики к линейному выходу.

К какому порту(ам) подключать наушники?

Вы должны подключить наушники к порту линейного выхода.

Если у вас наушники со штекером 6,35 мм, а на вашей материнской плате также есть порт 6,35 мм, я бы посоветовал вам вместо этого подключиться к нему.

Все ли аудиопорты на материнских платах одинаковы?

Расположение и количество аудиопортов материнской платы не стандартизированы, но большинство производителей материнских плат следуют руководству по проектированию систем ПК, созданному Microsoft и Intel в 90-х годах.

Таким макаром, большинство материнских плат имеют от 6 до 5 аудиопортов, обычно, в одном месте (на одной стороне задней панели ввода-вывода) с одинаковым расположением портов.

Но есть несколько необычных материнских плат, которые могут иметь больше или меньше портов и странную компоновку.

Это не должно вас беспокоить, если только вы не покупаете чрезвычайно экзотическую материнскую плату.

Надеюсь, это объясняет всё, что вам нужно знать о каждом возможном аудиопорте, который вы можете найти на своей материнской плате!

Подключаем переднюю аудио панель разъемов к разным моделям материнских плат

Привет, друзья! На фронтальной панели у многих моделей корпусов можно увидеть не только лишь порты USB, да и пару аудио выходов. Такая компоновка удобна тем, что можно быстро подключить наушники и микрофон, и при всем этом не надо искать их на задней панели (что особенно актуально если системный блок расположен не слишком удачно).

Однако при сборке системного блока эти порты, как и все прочее, нужно правильно подключить, иначе нормально функционировать они не будут. Вопреки заблуждению, сделать это гораздо проще, чем кажется.

Сегодня я расскажу о подключении передних аудио разъемов к материнской плате производства ASUS, Gigabyte, MSI, Asrock и других популярных брендов. Хочу сразу уточнить, что несмотря на обилие моделей, распиновка здесь стандартизирована, а непонятные моменты можно уточнить в инструкции к материнке.

Порт на материнской плате

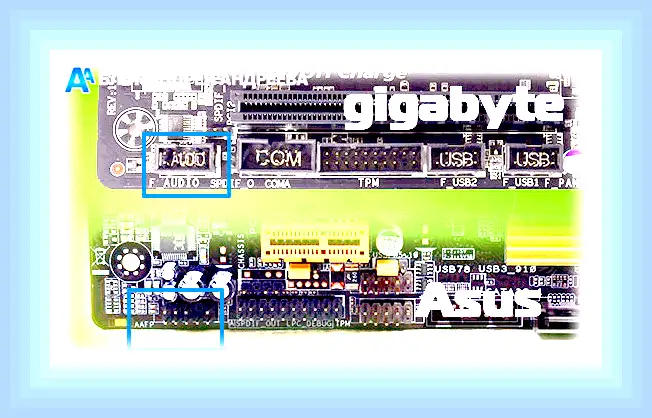

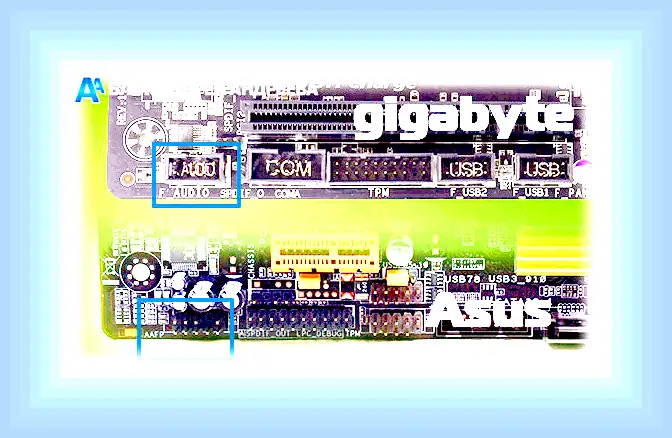

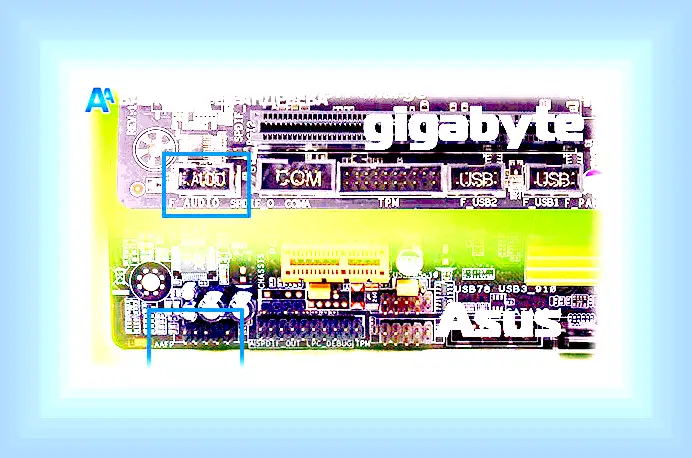

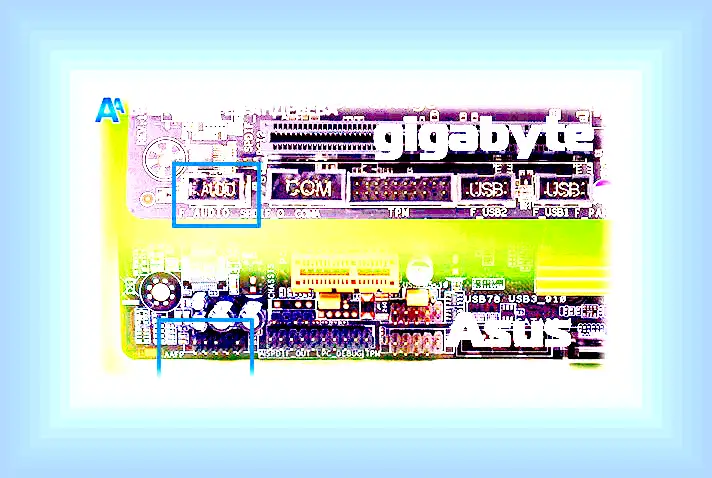

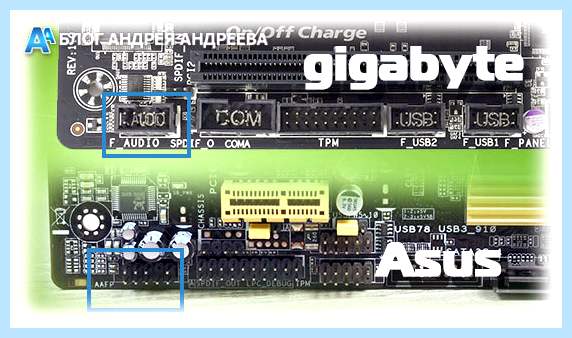

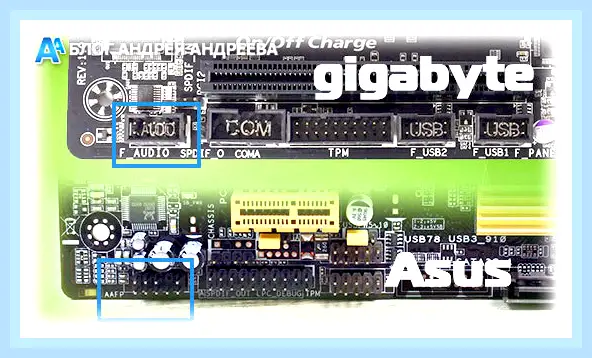

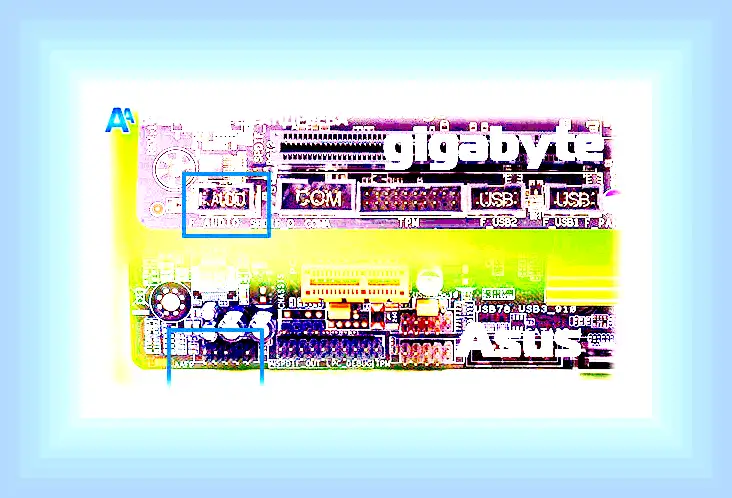

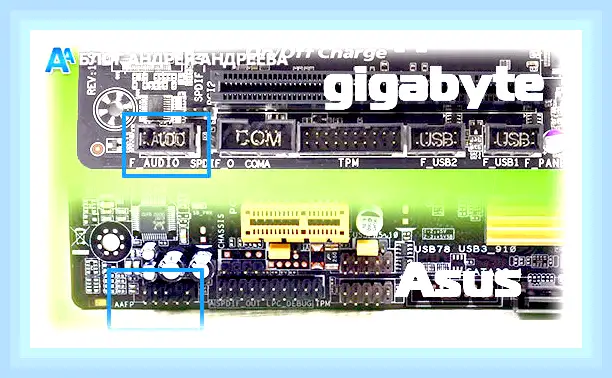

В большинстве случаев он обозначается AAFP или Front Audio и расположен рядом с портами для подключения USB и интерфейсами САТА. Большинство производителей материнок размещают эти компоненты в нижнем правом углу детали.

Состоит такой порт из 9 длинных штырьков, куда можно насадить специальные коннекторы. Вообще то их должно быть 10, но штырек с порядковым номером 8, расположенный вторым справа в верхнем ряду, отсутствует. На коннекторе, идущем к фронтальной панели, на этом месте отсутствует отверстие.

Хотя размерами эти коннекторы похожи на USB, перепутать их невозможно, из-за разного положения отсутствующих штекеров.

При подключении передней панели, следует аккуратно насадить коннекторы на штырьки без отклонений влево-вправо, чтобы не погнуть или не сломать их (последнее ведет к тому, что эксплуатировать такой порт в дальнейшем невозможно и придется довольствоваться тыльными аудио разъемами).

Коннекторы и их маркировка

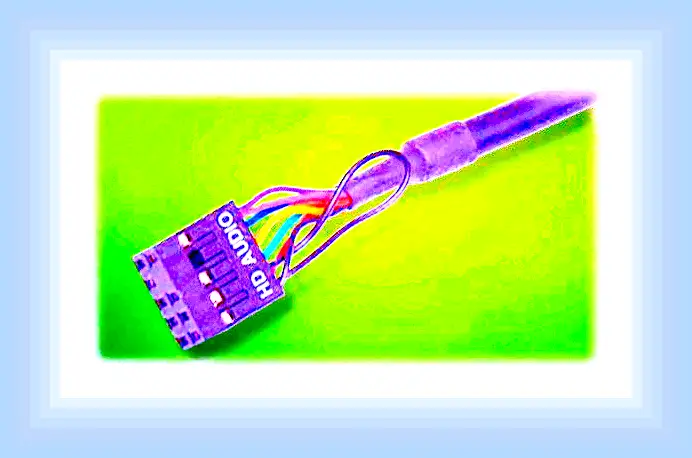

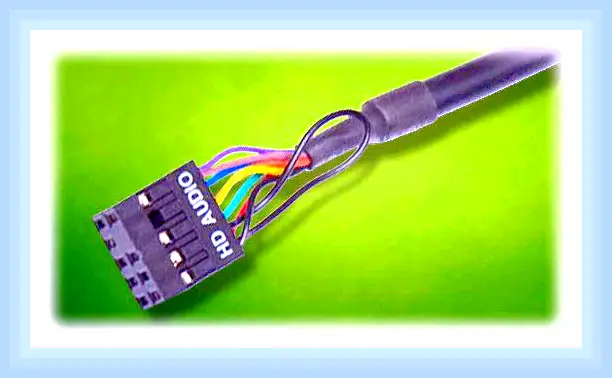

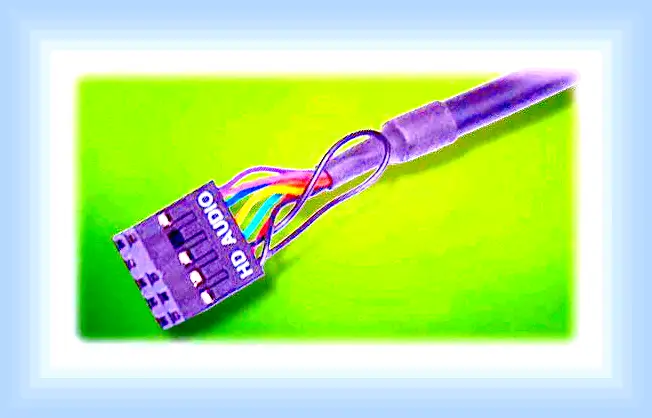

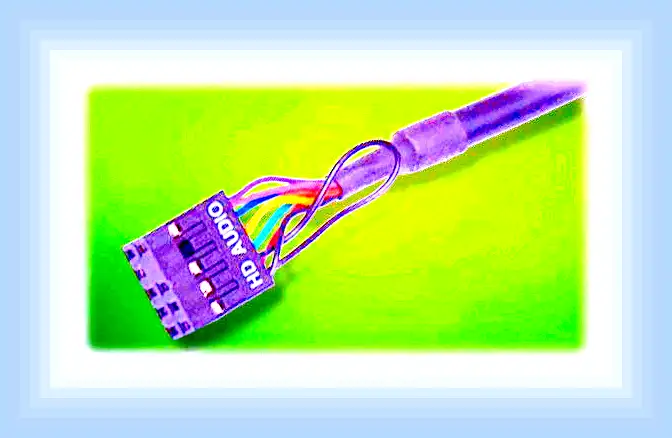

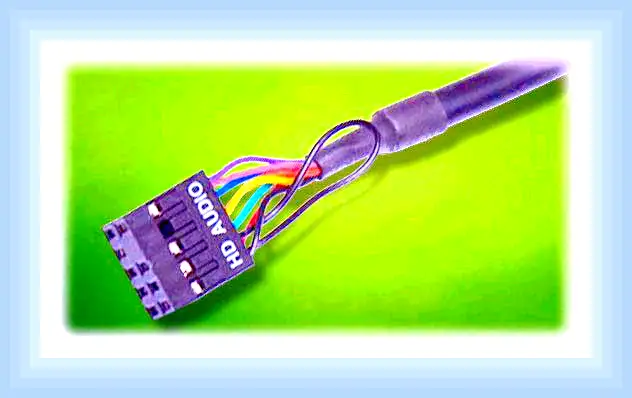

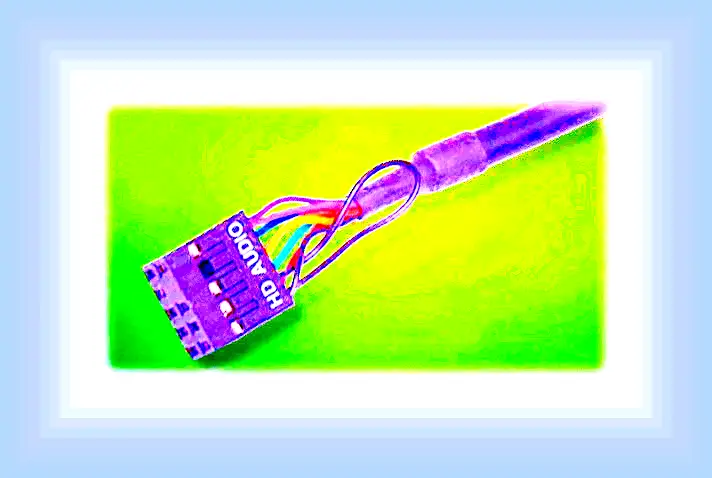

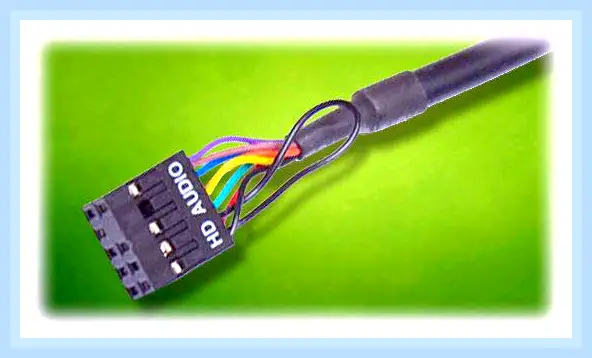

Сегодня большинство корпусов укомплектовано готовым коннектором, который обычно маркируется AC’97 или HD Audio (находится в зависимости от используемого материнской платой драйвера). Однако так бывает не всегда: в некоторых корпусах каждый кабель идет отдельно и имеет соответствующую маркировку:

Mic In (Mic Data) + Gnd – спаренный, сигнал микрофона;
Mic Power – одиночный, питание микрофона;
R Out (Ear R) + R Ret – правый канал, спаренный;
L Out (Ear L) + L Ret – левый канал, спаренный;
Пара одиночных Gnd или Ground – заземление.

Распиновка всегда указана в инструкции к материнской плате. Схема подключения коннекторов может отличаться у разных брендов, но в большинстве случаев она стандартизирована и отвечает распиновке, упомянутых ранее штекеров AC’97 или HD Audio.

При неправильном подключении, ничего страшного с вашим ПК не случится, просто не будут работать аудио разъемы на передней панели. Также учитывайте, что для использования такой функции в компьютере, материнская плата должна быть оборудована интегрированной звуковой картой.

Видите ли, в подключении передних аудио выходов, нет ничего сложного, и если вы при сборке компьютера добрались уже ранее этапа, он не вызовет особых затруднений. Также советую ознакомиться как подключить правильно жесткий диск и кулер к материнской плате, если нет свободных разъемов.
