Подключение передней панели к материнской плате
Шаг 1 – находим шлейфы, идущие от передней панели к мат. плате
Шаг 2 – находим контакты на материнской плате для подключения передней панели
Шаг 3 – Подключаем фишки разъемов передней панели к соответствующим разъемам материнской платы
- Вариант первый
- Вариант второй
Как подключить кнопки на передней панели к мат.плате AsRock 970M Pro3
Помогите подключить переднюю панель ПК
Подключение передней панели к материнке (Front Panel)?
Как правильно подключить переднюю панель к материнской плате
Этапы подключения передней панели к материнской плате
Видео-инструкция по подключению фронтальной панели к «материнке»
- Похожие статьи

Asrock подключение передней панели надо
Голосование за лучший ответ

Чтоб подсоединить провода в разъёмы правильной стороной, можно просто поглядеть на сам штекер. Если в нём не будет хватать 1-го контакта (стальная «спица»), то присоединять необходимо этим местом, в согласовании с другим пустым местом на материнской плате, в разъёме. Также могут посодействовать боковые крепления на неких гнёздах и штекерах (крепления должны быть на одной стороне). Дополнительно можно ориентироваться по цветам в разъёме либо зрительным подсказкам в виде сверкающих контактов и т. п. Обычно, штекеры подсоединяются надписью «на себя» либо в сторону надписей на материнской плате (схеме).

Подключение передней панели к материнской плате

Большая часть неопытных компьютерных юзеров считают, что подключить переднюю панель корпуса компьютера, на которой находятся кнопки включения и перезагрузки компьютера, также USB входы и аудио выходы, к материнской плате является сложным и тяжело выполнимым занятием.

Но, как нередко это бывает, потратив 5 минут на исследование вопроса, все становится ясно и очень даже выполнимо. В данной статье мы разглядим последовательность действий, которые нужно выполнить для удачного и правильного подключения фронтальной панели к к материнской плате, будь это плата компании Asus, Gigabyte, Asrock, MSI и других.

Шаг 1 – находим шлейфы, идущие от передней панели к мат. плате

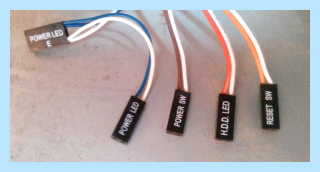

Это те же шлейфы, которые мы будем подключать к подходящим разъемам материнской платы. Особенность этих самых шлейфов, по которым их можно отыскать посреди других проводов в корпусе системного блока это надписи на концах их разъемов:

Power SW (PWRBTN) – Кнопка включения компьютера;
Reset SW (Reset) – Кнопка перезагрузки;
HDD LED (IDE LED)(HDLED) – индикатор активности жесткого диска;
Power LED (PLED) – Индикатор включения компьютера;
USB1..USBn – Порты USB на фронтальной панели;
Speaker(SPK) – Системный спикер (динамик);
AUDIO (Mic, SPK L, SPK R, GND)(AAFP) – Выходы наушников и микрофона на переднюю панель.

Разъемы фронтальной панели системного блока

Для тех, у кого Power LED состоит из 2-ух фишек на 2 и 3 контакта (как на рисунке выше) обоснование последующее: на неких материнских платах разъем подключения POWER LED (индикатор включения компьютера) выполнен на 3-ех контактах (средний не употребляется), а на неких на 2-ух. Потому в вашем случае необходимо использовать или одну фишку Power Led, или другую.

Шаг 2 – находим контакты на материнской плате для подключения передней панели

Необходимо отметить, что подключение кнопок включения, перезагрузки, индикатора работы жесткого диска и индикатора включения компьютера, также спикера (F_Panel) это одна группа разъемов (1 на рисунке ниже), подключение фронтальных USB (USB) – другая группа (2 на рисунке ниже) и разъемы наушников с микрофоном (AAFP) – 3-я (3 на рисунке ниже).

На материнской плате они размещены приблизительно вот так:

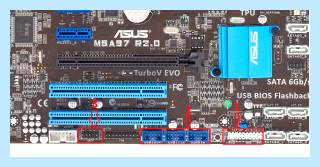

Размещение разъемов на материнской плате для подключения фронтальной панели системного блока

Шаг 3 – Подключаем фишки разъемов передней панели к соответствующим разъемам материнской платы

Дальше вероятны 2 варианта развития ситуации.

Вариант первый

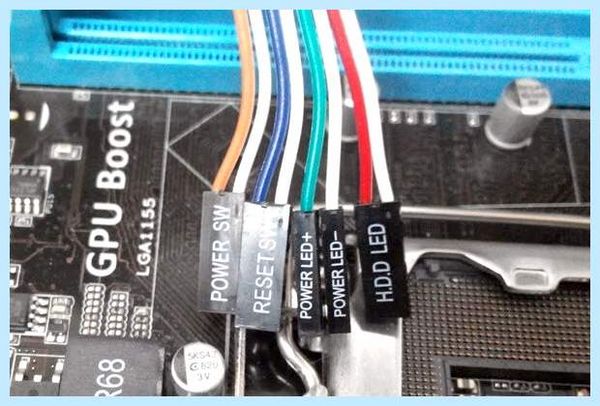

На вашей материнской плате все контакты подписаны и вы просто одеваете фишки на контакты соблюдая надлежащие наименования и полярность. Полярность важна для HDD LED (IDE LED) и Power LED. На плате плюсовой контакт подписан как “+”, а на фишке плюсовой контакт это цветной провод (отличный от белого и черного). Либо же если все провода от передней панели черного цвета, то на них “+” тоже будет подписан.

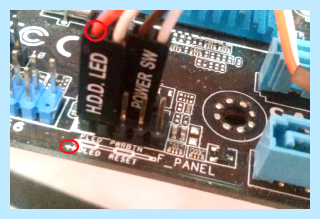

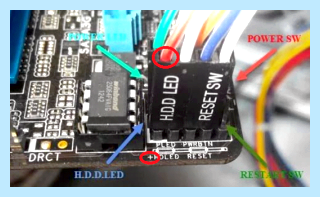

Полярность + и – при подключении PLED и HDLED

Даже если вы перепутаете полярность, то ничего страшного не произойдет. Просто на просто при включении не будет загораться кнопка включения и не будет моргать светодиод активности жесткого диска. В данном случае просто переверните не работающую фишку вверх ногами на контактах мат. платы, чтобы поменять полярность.

Вариант второй

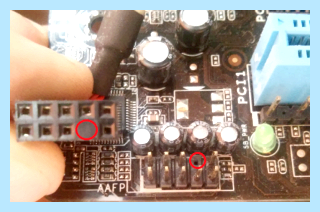

Контакты на материнской плате не подписаны, как на фото ниже.

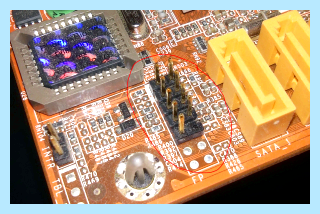

Контакты подключения передней панели на материнской плате без подписей

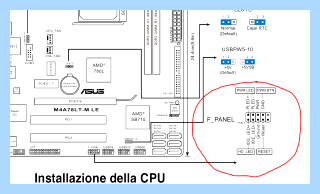

В данном случае вам нужно определить модель своей материнской платы, найти ее в интернете и посмотреть документацию по распиновке контактов кнопок, индикаторов, usb и звуковым выходам.

Как подключить кнопки на передней панели к мат.плате AsRock 970M Pro3

Инструкция со схемой подключения передней панели к материнской плате

Подключение передних аудио выходов и микрофона

особенности соблюдения полярности при подключении передней папнели

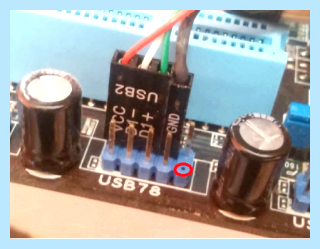

Подключение передних USB входов к материнской плате

Лучшая благодарность автору — репост к себе на страничку:

Помогите подключить переднюю панель ПК

Есть вот такая схема и такие проводочки. Не совсем понимаю что куда, ну и кажется, что чего-то не хватает. Материнка asrock h470m hvs если надо

Голосование за лучший ответ

Если идут от корпуса то это кнопки (включить, перезагрузить, подсветка и тд) там уже сам находи эти разьемы

всё что со словом Led — это индикация. Т. е. светодиоды на корпусе.
pwrbtn — это power button, т. к. кнопка включения.
reset — кнопка reset

Тоже самое с SW на коннекторах. SW — это switcher — т. е. кнопка
mb sw — это mainboard swithcher — т. е. включатель материнки, он же кнопка включения.
reset sw — кнопка reset
hdd led — светодиод-индикция работы жёсткого диска. Он же hdled

power led — он же PLED — индикация наличия питания, т. е. включения компа.

+ и — подписан итак

Кнопки включения и перезагрузки у тебя есть) Достаточно их подключить чтобы комп включать и перезагружать. А индикацию подключать не обязательно.

В таком порядке подключи их.
Хдд лед уже не важно.
Ну и можно просто power switch подключить.

Asrock подключение передней панели подключаются чуть иначе

https://www.asrock.com/mb/Intel/H470M-HVS/index.ru.asp#Manual

Переднюю панель подключить — самоё лёгкое в сборке пк. Просто подключай эти проводки по названиям, темболее инструкция на руках и все контакты подписаны. Это кнопка включения, перезагрузки, отчёт HDD.

белые или черные провода — всегда минус, цветные плюс. hdd led — индикатор активности диска / power sw — кнопка включения / power led — индиктор включения / reset sw — перезагрузка.

А в руководство заглянуть ума нет?
Выше всё уже разжевали.

https://www.youtube.com/watch?v=snK4QNPzCPE
у тебя они находятся с право над входом под видеокарту другими словами над pci

В соответствии с рисунком подключайте. Все провода на месте. Только Power LED сделан универсальный — на некоторых платах разъем 3-контактный.

Подключение передней панели к материнке (Front Panel)?

Как правильно подключить переднюю панель к материнской плате

Передняя панель на корпусе системного блока никак не связана с остальными «внутренностями» компьютера. Значит, при ручном отключении с целью чистки или, что немного сложнее, при замене материнской платы, придётся самостоятельно подключать фронтальную панель. Далее будет в подробностях рассказано, как сделать это максимально правильно.

Этапы подключения передней панели к материнской плате

Рассмотрим основные моменты в подключении фронтальной панели к «материнке»:

Этап 1

Сперва необходимо найти основной шлейф с 4 (иногда 5-6) штекерами. Возможна некоторая разница в названиях, цвете и т. д.

Штекеров может быть гораздо больше, это находится в зависимости от разновидности передней панели/материнской платы. Но следуя схеме на «материнке», не составит особого труда подключить их все безошибочно. Описание схемы находится чуть дальше в статье.

Расположенные на фото сверху штекеры подразумевают собой следующее:

POWERSW (или PWRBTN) – активирует манипуляции с кнопкой включения/выключения компьютера на панели.
H.D.D.LED (или HDLED) – лампочка, мигающая при работе жёсткого диска.
POWERLED + и – (или PLED) – лампочка на кнопке включения/отключения компьютера; если компьютер работает, то горит, и наоборот; может быть цельным штекером.
RESTARTSW (или RESET) – активирует кнопку перезагрузки компьютера.
SPEAKER – небольшой динамик, издающий писк, если наблюдаются проблемы в работе компьютера.

Подключение SPEAKER штекера желательно, потому что подобный писк-сигнал помогает спасти материнскую плату от поломки, мгновенно извещая пользователя о наличии критических проблем, о неправильном подключении какого-либо штекера или подсоединении в неверное гнездо. Также данный звуковой эффект позволяет в целом оценивать работу компьютера.

Названия этих штекеров могут различаться, но не сильно. Например, вместо POWERSW может быть указано PW. А вместо RESTARTSW – просто RES. Сравнивая первые буквы названия штекеров и разъёмов, можно без усилий понять, какой штекер куда должен подключаться.

Также помогают цвета, которые, зачастую, соответствуют цвету кабелей от штекеров. Но сначала нужно сравнивать именно названия, следом – цвета, ведь они могут различаться, в отличие от названий.

Этап 2

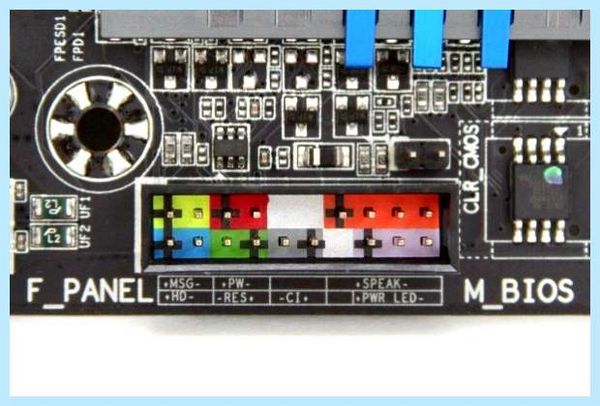

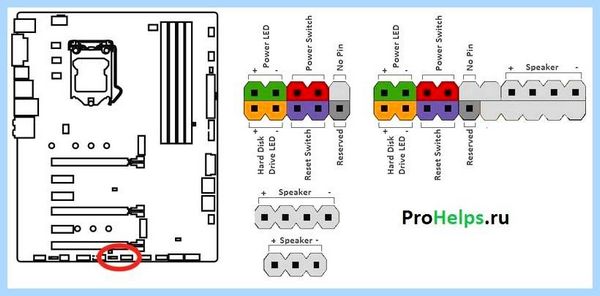

Вставлять штекеры необходимо в одно большое гнездо (FRONTPANEL или F_PANEL) на краю материнской платы. Обычно оно выглядит вот так:

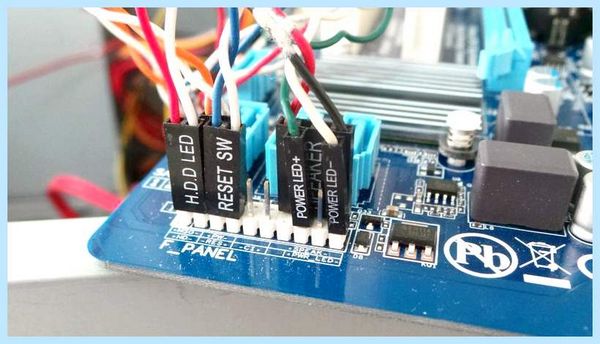

Чтобы подсоединить провода в разъёмы правильной стороной, можно просто посмотреть на сам штекер. Если в нём не будет хватать одного контакта (железная «спица»), то присоединять нужно этим местом, в соответствии с другим пустым местом на материнской плате, в разъёме. Также могут помочь боковые крепления на некоторых гнёздах и штекерах (крепления должны быть на одной стороне). Дополнительно можно ориентироваться по цветам в разъёме или визуальным подсказкам в виде блестящих контактов и т. п. Обычно, штекеры подсоединяются надписью «на себя» или в сторону надписей на материнской плате (схеме).

Когда всё вышеперечисленное отсутствует, вставлять штекер можно любой стороной. Главное – чтобы процесс шёл плавно и без применения грубой силы. Если подключения штекера в разъём не происходит даже с небольшими усилиями, значит, подсоединение провода происходит неправильно.

Внизу, под цветными разъёмами, схематично указаны (подписаны) места, куда нужно подключать штекеры. Например, согласно схеме под разъёмами, отвечающий за кнопку включения компьютера штекер (POWERSW) следует подсоединить в красное гнездо (второе слева, сверху, подписано как PW). Все остальные провода присоединяются в указанные на схеме места соответствующим образом.

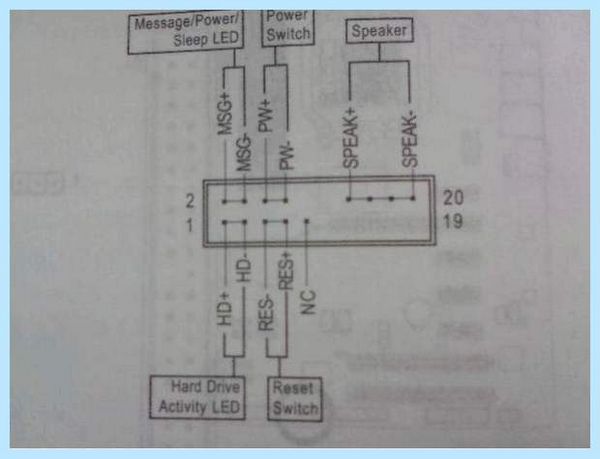

В сопроводительной к компьютеру документации, если она имеется, также есть подсказки по подключению штекеров в гнёзда. Выглядят данные подсказки так:

Как видно на рисунке, в документах даже расшифровываются названия штекеров и сокращений на схеме. Например, RES – ResetSwitch (рус. «кнопка перезагрузки») и т. д.

Этап 3

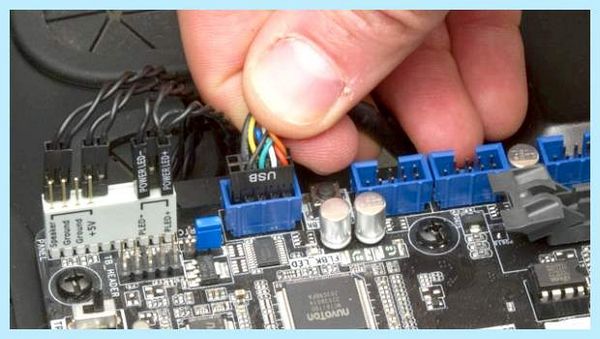

Штекеры, отвечающие за работу USB-портов на передней панели, подключаются чуть иначе и проще. Выглядит USB-штекер — вот так:

Разъём для данного штекера может иметь следующие названия:

F_USB1/F_USB2;
USB1/USB2;
или все гнёзда для этого штекера могут называться просто USB.

Интересный факт состоит в том, что если вставить штекер USB 3.0 в разъём стандартного USB, то устройство будет работать. Но его скорость будет не как у USB 3.0, а ниже, ведь разъём поддерживает лишь стандартный USB (2.0). Если вдруг на материнской плате отсутствует гнездо под USB 3.0 или его не выходит найти, данный способ может помочь.

Этап 4

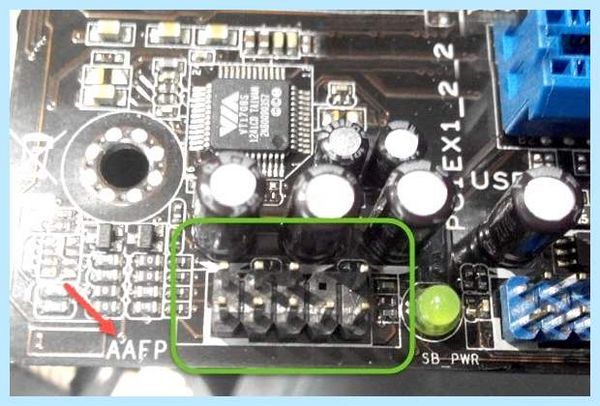

Подключение звука (наушники/микрофон) на фронтальной панели происходит идентично описанным ранее процессам.
