Схема подключения разъёмов передней панели компьютера (F_PANEL, F_AUDIO и F_USB)

Всем привет! В этой статье я наглядно покажу как верно подключать кнопки (POWER, RESET) и устройства фронтальной панели (F_PANEL, F_AUDIO и F_USB). Дело не хитрое, но стоит Вашего внимания.
Сначала пару советов:
Разберу наглядно данное дело на старой материнской плате от компании Gigabyte модель GA-945GCM-S2C. Сходу скажу — Схемы подключения отрисовывал только для данной статьи и на определенном примере, цвета проводов у Вас будут отличаться. Главное осознать и смысл подключения и воплотить (проверить) на своём ПК.

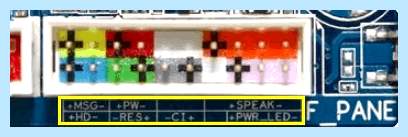

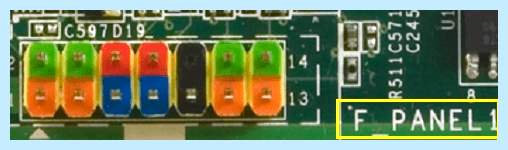

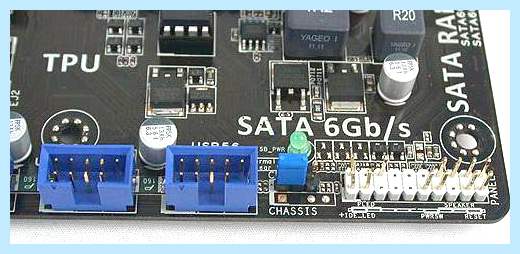

На этой картинке отображены разъёмы материнской платы для подключения коннекторов.

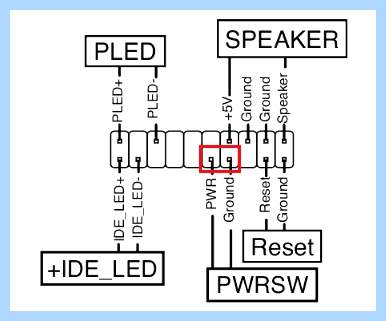

В главном (бывают исключения) под разъёмами маленьким шрифтом написаны порядок подключения коннекторов и полярность. В моём случае обозначено:

PWR_LED (три разъемчика) — индикация включенного компьютера;

+PW- (PWRSW) — кнопка включения питания ПК;

-RES+ (RESET) — кнопка для перезагрузки ПК;

+HD- (IDE_LED, HDD_LED) — светодиод воззвания к жесткому диску;

+SPEAK- (SPEAKER) — тот сигнал(ы), который издаёт компьютер при включении, если найдена ошибка.

Коннекторы смотрятся так (см. скрины)

К каждому коннектрору подходят два провода:

POWER LED (зеленоватый, белоснежный);

H.D.D. LED (желтоватый, белоснежный);

POWER SW (темный, белоснежный);

RESET SW (оранжевый, белоснежный);

SPEAKER (темный, красноватый).

В этом случае белоснежные это минус «-» либо Ground (земля) , а цветные «+». У коннектора SPEAKER (темный, красноватый) — чёрный «+», а красноватый «-«. Чтоб найти полярность коннекторов, довольно его перевернуть на тыльную сторону — видим на против одного проводка маленький чёрный треугольник — это «+».

Подключение передней панели корпуса к материнской плате (кнопки включения, провода к Front Panel)?

Переходим к следующему этапу, подключение передних дополнительных USB — разъёмов и картридера в разъёмы F_USB2 и F_USB1 (разницы нет, но лучше всего начинать по порядку). Если уже коннектор «спаянный», т.е. все проводки собраны в одну колодку — процесс значительно упрощается.

Просто подключаем этот «большой» коннектор состоящий из: восьми проводков, одного пустого и одного запаянного разъёма (всего десять) таким макаром, чтобы ПУСТОЙ разъемчик совпал с ЗАПАЯННЫМ гнездом в коннекторе. (см. скрины)

А, вот если у Вас пучок проводов как на картинке — нарисую наглядную схемку:)

Здесь мы видим: POWER (Питание — 2 шт.), GND (Ground — «земля» 2шт.), D3+ (плюс), D3- (минус) на один порт usb и D2+ (плюс), D2- (минус) на другой порт. Как Вы уже догадались, два коннектора POWER идентичны и их можно менять местами между собой, так же как и GND. Главное не перепутать местами POWER и GND.

Так теперь осталось разобраться с подключением F_AUDIO разъемов для микрофона и наушников.

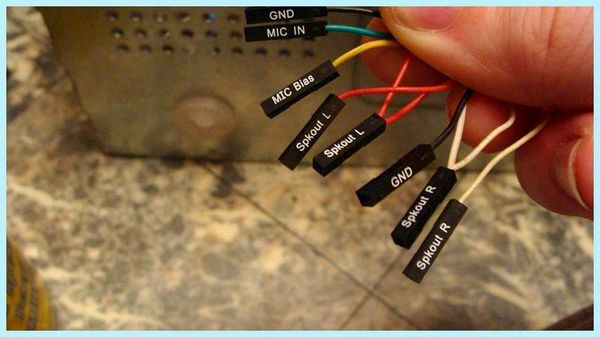

Опять же, если Вам повезло и от передней панели идёт большая колодка с 10-ью гнездами, просто вставляем (тут точно не ошибетесь). У меня случай поинтереснее. ) А, именно такие коннекторы: SPK R (выход правого канала на переднюю панель), SPK L (выход левого канала на переднюю панель), MIC (выход микрофона на переднюю панель) и GND.

Как подключить разъёмы передней панели к материнской плате?

Вот и всё подключено. Спасибо за внимание, удачи.

Если у Вас отличаются провода, названия коннекторов (колодок) и тд. и тп. не ленитесь, скачайте с официального сайта производителя Вашей материнской платы мануал (руководство) и там 99% найдёте схемы подключения всех F_PANEL, F_AUDIO и F_USB.

Читайте ещё статьи:

Черный экран windows 7 — Узнайте как избавиться от черного экрана Windows 7.
Восстановление windows 7 — Как произвести восстановление системы Windows 7.
Как активировать windows 7 — Как легально активировать windows 7.

Читайте так же связанные статьи:

Замена термопасты процессора, видеокарты и южного моста
Почему шумит компьютер или как смазать кулер на примере БП
Нет звука на windows 7

Поделитесь в соц. сетях ! Делясь ссылкой на статью в социальных сетях — Вы помогаете развитию сайта! Спасибо!

Как подключить переднюю панель компьютера к материнской плате

Это легко, и, даже если вы что-то сделаете неправильно, ничего страшного не произойдет.

Многие функции компьютера зависят от правильного проводного соединения комплектующих между собой. В этот список входит и передняя панель корпуса, которая позволяет пользователю управлять включением и перезагрузкой ПК. Многие пользователи считают, что процедура соединения коннекторов очень сложная и поэтому вызывают специалиста, который правильно всё подключит. Да, разъемы очень мелкие, но потратив всего пару минут, в них можно разобраться и сделать всё самому.

Даже если у вас что-то не получится, в худшем случае вы получите просто неработающие кнопки на корпусе. Но они обязательно будут функционировать, если вы воспользуетесь нашей инструкцией.

Шаг 1. Находим шлейфы

В большинстве современных корпусов кабели, которые отвечают за кнопки на передней панели являются несъемными и отходят от того места, где располагается сама панель. Если вы не можете их найти, попробуйте заглянуть внутрь корпуса поглубже. Производитель мог прикрепить их к одной из стенок, чтобы они не повредились во время транспортировки. Обнаружив провода, направьте внимание, что любой из них промаркирован в соответствии с международными стандартами. Однако обозначения могут слегка отличаться.

Зависит это от ревизии и компании производителя.

Power SW (PWRBTN) — отвечает за включение/выключение компьютера. К коннектору всегда подведено два провода. На самом деле этот коннектор является перемычкой, которая замыкает два контакта на материнской плате.
Reset SW (Reset) — коннектор, отвечающий за перезагрузку.
HDD LED (HDLED) — индикатор, отображающий степень загрузки жесткого диска. Вы наверняка замечали, что при активном использовании компьютера на передней панели часто моргает небольшая лампочка. Это и есть этот индикатор. Чем активнее накопитель используется системой, тем быстрее моргает индикатор. Мы согласны, что функционал не далеко не самый обязательный. Поэтому, если не хотите тратить драгоценное время, то этот коннектор можно вовсе не подключать.
Power LED (PLED) — ещё один индикатор, который загорается во время включения компьютера. Тоже далеко не самая полезная вещь, поэтому можно её проигнорировать. Однако в некоторых тестовых стендах, когда не подключается процессорный кулер и видеокарта, а блок питания имеет пассивную систему охлаждения, этот индикатор может быть полезен. Как ещё тогда определить, что ПК запустился?
USB — отвечает за USB-порты на передней панели. Задние порты на материнской плате никак не связаны с этим коннектором.
Speaker — небольшой динамик, который издает характерные звуки, когда ПК запускается с какой-либо ошибкой. Многие также не воспринимают его всерьез, однако он часто бывает полезен. Он имеет несколько типов сигналов, которые отличаются друг от друга продолжительностью и частотой. По ним можно определить без какой-либо диагностики, что именно мешает компьютеру нормально стартовать.
AUDIO — аудио-разъемы на передней панели. Их, обычно, несколько.

Существуют и другие типы коннекторов. Однако встречаются они очень редко и носят второстепенный характер. Все вышеописанные шлейфы гарантированно находятся в любом современном корпусе, и для корректного функционирования передней панели достаточно подключить только их.

Шаг 2. Находим контакты на материнской плате

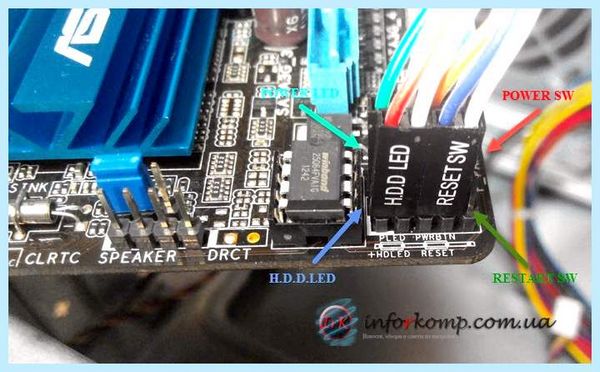

Asus подключение передней панели Сейчас выпускаются два вида материнок

Большинство материнских плат распаяны таким макаром, что нужные нам разъемы находятся в самом низу, причем начинаются в одном конце, а заканчиваются в другом. Необходимо отметить, что вышеописанные коннекторы делятся на несколько групп. Power LED, Reset SW, HDD LED и Power LED подключаются вплотную к друг дружке. Для USB, Speaker и AUDIO слоты отдельные. Схема подключения передней панели к материнской плате выглядит следующим образом:

Куда вставлять POWER SW на материнской плате: ASUS, Gigabyte, MSI и другие

Всем привет! Сегодня у нас очередной интересный вопрос – как подключить кнопку включения к материнской плате и куда вставлять сам штекер. Сначала выключите системный блок и полностью его обесточьте – это можно сделать двумя способами: полностью выдернуть вилку из розетки или выключить тумблер на блоке питания. После чего снимаем боковую крышку, чтобы оголить материнскую плату и все внутренности системного блока.

На материнской плате должен находиться блок передней панели (Front Panel), который обычно находится в правом нижнем углу ближе к передней части системника. Вот сюда как раз и подключаются все выделенные коннекторы: включения, выключения, температурные индикаторы, наушники, микрофон и т.д. Сами провода должны идти от передней панели корпуса.

И далее вы можете столкнуться с некоторой проблемой. Если рядом с данным блоком подпись, то нужно от передней крышки системного блока просто подключить нужный штекер, который имеет ту же надпись.

Обычно коннектор имеет надпись «Power SW», на материнке же могут быть другие надписи: PSW, PWRSW, PWR, PWR BTN, ON/OFF. Помимо этого, есть также другие переключатели, которые нужно активировать:

Reset – кнопка перезагрузки.
PWR LED или PLED – индикатор питания.
HD LED – индикатор жесткого диска.
Speaker, SPK или SPEAK – это динамики.
MIC – микрофон.
Sleep, SLP – кнопка сна.

ВНИМАНИЕ! Коннектор «Power LED» – это индикатор питания, а не кнопка включения – не перепутайте. На материнке же также рядом с «PWR» будет стоять LED. Вообще если вы рядом видите три буквы «LED», то знайте – это индикатор, а не кнопка.

Далее просто идет обычное подключение по цветам. Если цветового обозначения нет, то переключатель питания подключается в любом положении, потому что там идет обычное замыкание. Так что вы в любом случае подключите данную кнопку правильно.

Но надписи может и не быть как на картинке ниже. В таком случае я подготовил вам универсальные инструкции для материнских плат, смотрим статью.

ПРОСЬБА! Если я какую-то материнскую плату не указал, то, пожалуйста, напишите об этом в комментариях, и я её добавлю. Если вы запутаетесь в схемах, то можете задавать свои вопросы в комментариях.

ASROCK

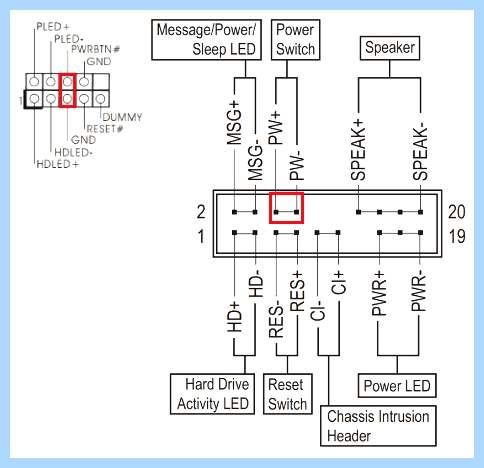

Подключение кнопок питания к материнской плате ASROCK происходит до боли просто. Сейчас выпускаются два вида материнок (смотрим на картинку ниже). В первом случае обозначение идет как «PWRBTN#». Во 2-м случае смотрим на «PW+» и «PW-».

INTEL

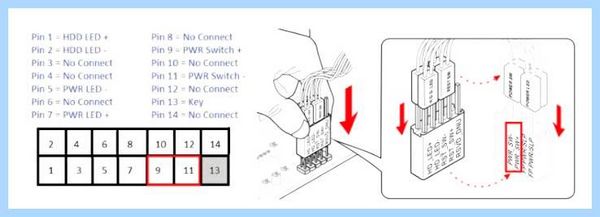

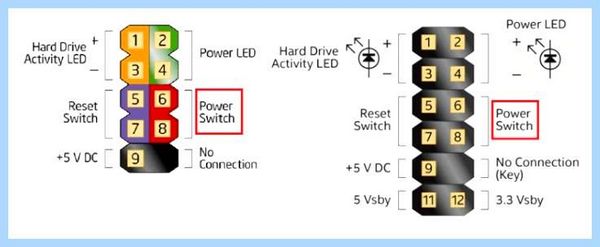

У компании «Интел» может быть 12-ти и 10-ти пинные материнки, но расположение тумблера питания будет одинаковое. Просто подсоедините штекер к нужным двум пинам кнопки запуска.

FUJITSU SIEMENS

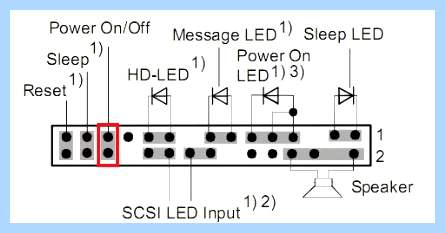

Ищем пины «Power On/Off». Смотрите и не забудьте подключить кнопку перезагрузки, сна, также индикаторы, если они есть на корпусе.

MSI

Тут аналогично смотрим только по нумерации, и нас интересует шестое и восьмое подключение с надписью «Power Switch» — это и есть тумблер пуска.

LENOVO

У Леново может быть дополнительный блок коннектора, который идет в комплекте с материнской платой. Если его нет, то нумерация идет слева направо – от 1 до 14. Аналогично внизу идут нечётные от 1 до 13 и вверху четные от 2 до 14. Нас интересует девятый и одиннадцатый пин с надписями: PWR Switch + и PWR Switch -.

EPOX

GIGABYTE

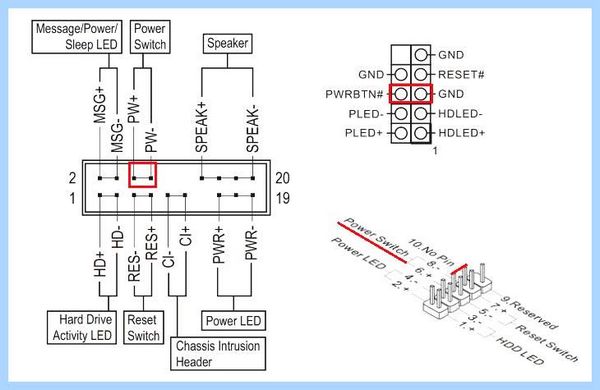

У «Гигабайт» схема схожа, как и у материнок ASROCK, обозначения будут такие: PW (+/-), PWRBTN или Power Switch.

BIOSTAR

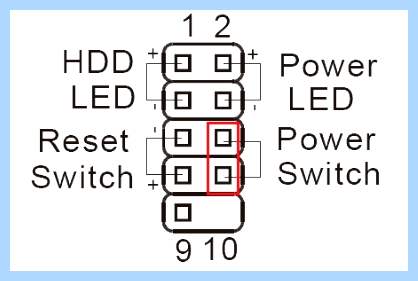

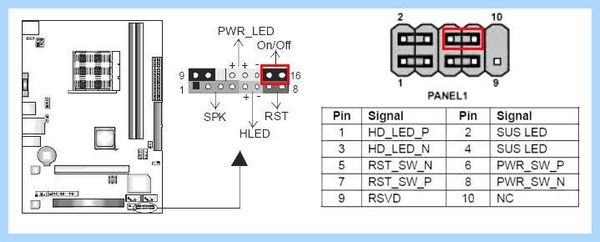

Выпускаются два вида материнок. В первом случае все понятно, и кнопочка имеет обозначение «ON/OFF». Во 2-м случае идет нумерация от 1 до 10. Нумерация идет таким макаром, что внизу идут нечетные цифры (1, 3, 5, 7, 9), а вверху четные (2, 4, 6, 8, 10).

Далее в табличке смотрим на 7 и 8 подключение с надписями «PWR_SW_P» и «PWR_SW_N».

ASUS

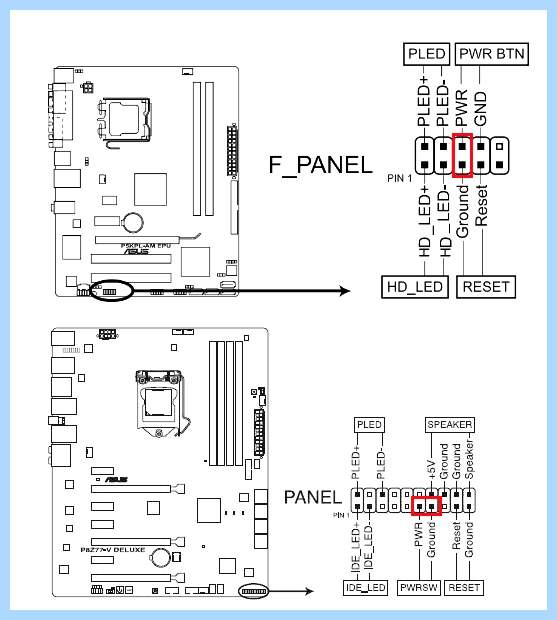

Компания ASUS выпускает два вида материнок с двадцатью и десятью коннекторами. В обоих случаях обозначение идет одинаковое – «PWR». Также не забудьте подключить «Reset» и «LED» панель.
