Как подключить материнскую плату ASUS H81M-K

Хороший вечер. Собирал не один ПК, проблем не когда не было. Прочел что на проводе, прочел что на схеме — воткнул куда нужно. А здесь вообщем что-то не разберусь.

Корпус старенькый, наверняка 2005 года кое-где.

Провода ф-панели
power led
hdd led
speaker
reset sw
power sw

провода юсб и прочее
ground
ground
vcc
vcc
port+
port+
port-
port-

94731 / 64177 / 26122
Регистрация: 12 Апреля 2006
Сообщений: 116,782
Ответы с готовыми решениями:

как подключить материнскую плату asus p4sgx-mx к корпусу?
как подключить материнскую плату asus p4sgx-mx к корпусу

Как подключить материнскую плату dell?
на плате не стандартный разьем остывания микропроцессора, как его подключить и провода передне панели.

Не знаю как подключить материнскую плату
Всем привет, решил стопроцентно разобрать компьютер для очистки. Разобрал, почистил, начал собирать и.

Как запустить материнскую плату asus h81t с обычным монитором?
Всем хорошего денька! Подскажите пожалуйста, как запустить материнскую плату asus h81t с обычным.

Регистрация: 27 Октября 2013
Сообщений: 287
Вот 1-ая панель
Регистрация: 27 Октября 2013
Сообщений: 287
Скорей всего эта 2-ая панель

21297 / 12107 / 653
Регистрация: 11 Апреля 2010
Сообщений: 53,466
все стандартно, не вижу заморочек.

4040 / 2505 / 301
Регистрация: 22 Апреля 2012
Сообщений: 10,745
Записей в блоге: 2
ground -GND
vcc- + 5v
port+ — USB p5+
port- USB p5-
И так 2-ой ряд.Каждый разъём на 2 порта USB.
Victor2835
Провода ф-панели
power led
hdd led
speaker
reset sw
power sw
А эти все по одному проводу?
Регистрация: 27 Октября 2013
Сообщений: 287
tetraganopterus
А эти все по одному проводу?

Нет.
power led 3 (2 провода, один пустой)
hdd led — 2
speaker 4 (2 провода, два пустых)
reset sw — 2
power sw — 2

Добавлено через 2 минутки

qvad
не вижу заморочек.
PWR_SW к примеру некуда воткнуть.
21297 / 12107 / 653
Регистрация: 11 Апреля 2010
Сообщений: 53,466
вижу, мою ссылку вы не курили.
Регистрация: 27 Октября 2013

Сообщений: 287
qvad
вижу, мою ссылку вы не курили.
Только-только читал, трудность в том, что power led — 3 контакта, и место не хватает для PWR_SW

4040 / 2505 / 301
Регистрация: 22 Апреля 2012
Сообщений: 10,745
Записей в блоге: 2
Victor2835
Воткните в PWR,а другой в GND.

Victor2835
speaker 4 (2 провода, два пустых)
Воткните в одноимённый разъём.
Victor2835
reset sw — 2

Один в HWRST#,другой в Ground.Светодиоды в Led.

Добавлено через 3 минутки

Victor2835
power led — 3 контакта
Это светодиод,ему довольно подать + и -.Найдите эти провода,а на излишний забейте.
21297 / 12107 / 653
Регистрация: 11 Апреля 2010

Сообщений: 53,466

разъем старенького эталона, трехпиновый, но он он разбирается
сможете вынуть один контакт и перекинуть его в центральный
сможете его разрезать ножиком на две половинки
на колодке ему положено 2 pin

Добавлено через 38 секунд

tetraganopterus
а на излишний забейте.
нету там излишнего, центральный пустой
Регистрация: 27 Октября 2013
Сообщений: 287
qvad
сможете вынуть один контакт и перекинуть его в центральный

Так и поступил. Все завелось.
Включить — ок
Перезагрузка — ок
Два светодиода — ок.

Сейчас на счет юсб и аудио. Там тоже не понятно, заглавие вообщем другие..
Знаю, и вы писали что там нельзя путать, а то что нибудь сгорит.
Помогите еще с этим пожалуйста

21297 / 12107 / 653
Регистрация: 11 Апреля 2010
Сообщений: 53,466

usb и audio совсем различные, спутать их нереально
звук именуется AAFP
usb 7,8 и usb 5,6 соответственно в хоть какой сможете воткнуть

Регистрация: 27 Октября 2013
Сообщений: 287
qvad

usb и audio совсем различные, спутать их нереально
звук именуется AAFP
usb 7,8 и usb 5,6 соответственно в хоть какой сможете воткнуть

Добавлено через 6 минут
Вот так скорей всего)

Воткнул так:
usb+5V=vcc+
usb+5V=vcc+
usb_P8-=port-
usb_P8-=port-
usb_P8+=port+
usb_P8+=port+
GND=ground
GND=ground

21297 / 12107 / 653
Регистрация: 11 Апреля 2010
Сообщений: 53,466

вроде нет
главное полярность не напутать остальное не жутко
если не будет определяться usb устройства то необходимо поменять местами port- и port+

Регистрация: 27 Октября 2013
Сообщений: 287

Что-то опять не то.
Включил, все заработало. Вставил диск как обычно жду.
Загрузилась винда, и начались установка потом.

Регистрация: 27 Октября 2013
Сообщений: 287
Добавлю. Хард новый как и все что в компе.
15204 / 7788 / 732

Регистрация: 3 Января 2012
Сообщений: 32,006

0x0000007B: INACCESSIBLE_BOOT_DEVICE
В процессе инсталляции I/O системы, драйвер загрузочного устройства,
возможно, не смог инициализировать устройство, с которого система пыталась
загрузиться, или файловая система, которая должна была прочитать это
устройство, либо не смогла инициализироваться, либо просто не распознала
информацию на устройстве, как структуру файловой системы. В вышеупомянутом
случае, первый аргумент — это адрес уникодовой структуры информации, которая
является ARC именем устройства, с которого была попытка загрузиться. Во
втором случае, первый аргумент — это адрес объекта устройства, которое не
может быть смонтировано.
Если эта ошибка возникла при начальной инсталляции системы, возможно
система была установлена на диск или SCSI контроллер, которые ею не
поддерживается. Имейте в виду, что некоторые контроллеры поддерживаются
только драйверами из Windows-библиотек (WDL), которые должны быть
установлены в режиме выборочной установкой.
Эта ошибка так же может произойти после установки нового SCSI адаптера
или контроллера или после изменения системных разделов

Регистрация: 27 Октября 2013
Сообщений: 287

Это не может быть связано с тем, что я ставлю XP пак2?
В биосе жесткий видать (500ггб)

Проблема в отсутствии драйвера на контроллер жёстких дисков.
Варианты решения:
1) если есть Usb-Floppy, то качаем драйвер заливаем на дискету и при установке Windows нажимаем F6.
2) второй и наиболее всем подходящий вариант, заходим в Биос, и там ищем настройки винчестера, в разных ноутах по разному, ищем либо строку где написано Nativ и меняем на другое значение, либо ищем строку где написано что-то типа Enchanced(не помню точно как пишется, но похожих записей кроме 1 там быть не должно, так что не ошибётесь) и меняем на другое значение.
После любого из вариантов, всё будет ок.

Зависимо от версии биоса нужно отключить такие настройки, как: AHCI, sata-raid, Sata Native Mode, или попробовать переключить режим с Enhanced на Compatible, последний вариант с Compatible не рекомендуется, т.к возможно замедление работы. Первый описанный мной вариант является предпочтительным, остальные варианты отказ от функционала в пользу простоты.

Обзор бюджетной материнской платы ASUS H81M-K на базе чипсета Intel H81

Материнская плата ASUS H81M-K ценой в 55 долларов является одной из самых доступных массовому пользователю. Невзирая на свою невысокую цену, она получила несколько существенных преимуществ, а именно: порты USB 3.0 и SATA 6 Гбит/сек, качественную внутреннюю начинку, единую программную оболочку, также возможность разгона ОЗУ при помощи фирменной утилиты.

Технические характеристики материнской платы

Официальный сайт продукта	ASUS H81M-K
Модель	H81M-K (rev 1.01)
Чипсет	Intel H81
Разъем под процессор	Socket LGA1150
Совместимые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения
Частота используемой памяти	1600 / 1333 / 1066 МГц
Поддержка ОЗУ	2 x DDR3 DIMM-слота с поддержкой до 16 ГБ памяти
Слоты расширения	1 x PCI Express 2.0 x16
	2 x PCI Express 2.0 x1
Дисковая подсистема	Чипсет Intel H81 поддерживает:
	2 x SATA 6 Гбит/с (желтые)
	2 x SATA 3 Гбит/с (темно-коричневые)
LAN	1 x Realtek 8111G (10/100/1000 Мбит/с)
Звуковая подсистема	Кодек Realtek ALC887
	8-канальный звук
Питание	1 х 24-контактный разъем питания ATX
	1 x 4-контактный разъем питания ATX12V
Вентиляторы	1 x разъем вентилятора CPU (4-контактный)
	1 x разъем подключения системного вентилятора (4-контактный)
Внешние порты I/O	1 x DVI-D
	1 x D-Sub
	1 x LAN (RJ45)
	2 x USB 3.0
	2 x USB 2.0
	3 x аудиопорта
	2 х PS/2 (для подключения мышки и клавиатуры)
Внутренние порты I/O	2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0
	2 x SATA 6 Гбит/с
	2 x SATA 3 Гбит/с
	1 x коннектор вывода звука на переднюю панель
	1 x S/PDIF Out
	1 x блок коннекторов передней панели
	1 x джампер для сброса CMOS
BIOS	64 Mб Flash ROM UEFI AMI BIOS
	PnP, ACPI 2.0a, SM BIOS 2.7, DMI 2.0, WfM 2.0
Комплектация	руководство пользователя
	брошюра с описанием гарантии
	диск с драйверами и утилитами
	2 x кабеля SATA
	1 х заглушка интерфейсной панели
Форм-фактор,	microATX
Физические параметры	226 х 175 мм
Стоимость	55$

Полный список поддерживаемых процессоров и планок оперативки можно посмотреть по ссылке.

Внешний вид и внутренняя компоновка

Бюджетная материнская плата под чипсет H81 поставляется в плотной картонной коробке чёрного цвета с золотистыми вкраплениями, что характерно для фирменного стиля ASUS. На лицевой стороне коробки нанесена информация о модели платы, указаны пять ключевых преимуществ (защита от влаги, статических разрядов, единый UEFI, возможность разгона планок оперативки и новые порты), также указано, что данная плата разработана под операционную систему Windows 8.1, а на более новых ревизиях – под Windows 10. Но это не значит, что другие операционные системы будут работать хуже.

На тыльной стороне коробки разработчики поместили технические характеристики модели, также описание нескольких фирменных технологий и дополнений.

В комплект поставки входят следующие компоненты:

• Диск с драйверами и фирменными утилитами.
• Инструкция по эксплуатации.
• Небольшая книжечка по тонкой настройке системы (детально расписаны все шаги от включения ПК, до полной настройки в BIOSе).
• Заглушка для интерфейсной панели.
• Два SATA-кабеля.

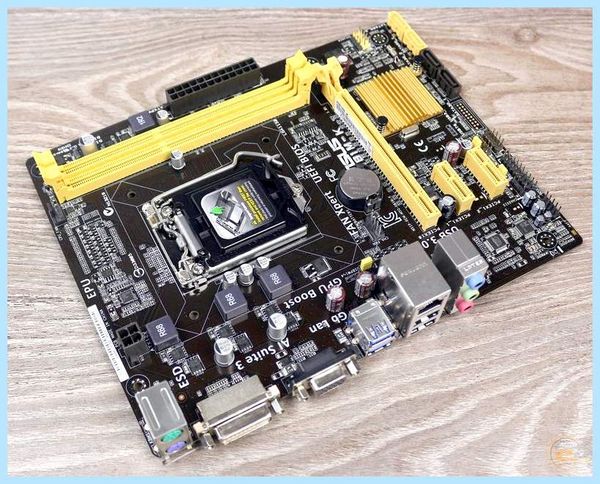

Внешне небольшая материнская плата формата microATX выполнена в тёмно-коричневом цвете. Только слоты расширения окрашены в жёлтый цвет, что выделяет их на фоне тёмных компонентов. Поскольку размер платы небольшой – 226х175 мм, то все слоты расположены по бокам платы. Такое расположение обосновано необходимостью оставить свободное место для системы охлаждения процессора Intel.

Зачастую для GPU данной марки используются массивные радиаторы. Поэтому, чтобы не мешать расположению платок ОЗУ, слоты смещены к правому краю платы.

Однако, если о размещении системы охлаждения разработчики позаботились, то о видеокарте видимо забыли. Близкое соседство PCI Express 2.0×16 с DIMM-слотами может вызвать затруднения с извлечением планок ОЗУ. В этом случае пользователю придется извлечь сначала видеокарту, а затем планки оперативки.

На обратной стороне платы нет ничего примечательного. Выделить можно только усилительную пластину процессорного разъема. Для крепления радиатора охлаждения чипсета используются пластиковые клипсы.

Подсистема питания процессора реализована твердотельными конденсаторами. Однако в некоторых цепях питания были использованы электролитические конденсаторы. Такое решение не совсем понятное, потому что данный тип компонентов часто выходит из строя.

Питание GPU реализовано по 3-фазной системе для вычислительных ядер. Преобразователь основан на ШИМ-контроллере ASP1255D. Для подачи напряжения использован 24-контактные и один дополнительный 4-контактный разъёмы.

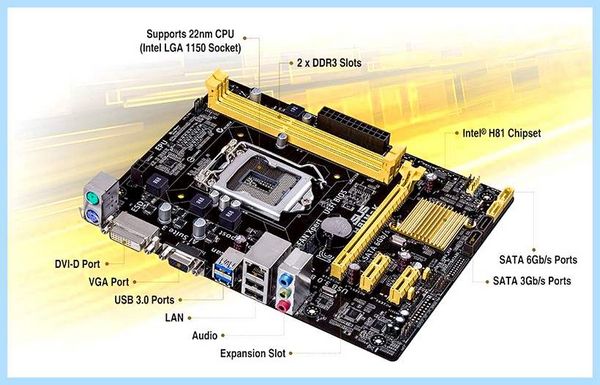

На нижней части платы производитель разместил следующие разъёмы:

• Колодка подключения фронтальной панели.
• Колодка для подключения аудиоразъёмов передней панели.
• Джампер для сброса CMOS.
• S/PDIF Out.
• Две колодки для активации USB 2.0.

Возможности организации дисковой подсистемы реализованы портами SATA 6 Гбит/сек. Необходимо отметить, что в этой материнской плате есть всего 4 порта SATA: два отведены под SATA 3 и ещё два порта идут под SATA 2. Поэтому стоит внимательно подключать жёсткий диск, чтобы не потерять производительность. Для того, чтобы не перепутать порты, производитель SATA 3 окрасил в жёлтый цвет, а SATA 2 – тёмно-коричневый.

Под планки оперативки стандарта DDR3 отведено два слота DIMM. Оба имеют защёлки с двух сторон. Рабочая частота планок от 1066 до 1600 МГц в номинальном режиме. Максимальный объём, который может быть реализован для этой модели – 16 Гб.

Этого достаточно для бюджетной материнской платы.

Для «прокачки» платы имеется три слота:

• PCI Express 2.0 x1;
• PCI Express 2.0 x1.
• PCI Express 2.0 x16.

Однако потянет такая плата только одну видеокарту.

Возможности Multi I/O реализованы через микросхему NUVOTON NCT5535D. Она отвечает за работу системного вентилятора, портов PS/2, также обеспечивает мониторинг. Рядом с этой микросхемой можно заметить контроллер Realtek 8111G. Для управления его возможностями в комплекте с драйверами идет утилита Network iControl.

Звуковая подсистема реализована на 8-канальном кодеке Realtek ALC 887. На интерфейсную панель выведены следующие разъёмы:

• 1 х LAN;
• 1 x DVI-D;
• 1 x D-Sub;
• 2 x PS/2 для клавиатуры и мышки;
• 2 x USB 2.0;
• 2 x USB 3.0;
• 3 x аудиопорта.

Что все-таки касается системы охлаждения, то необходимо отметить, что она реализована только одним алюминиевым радиатором, который расположен вблизи портов SATA и слота под видеокарты.

Такая бюджетная плата получила два 4-контактные разъёма для подключения вентиляторов. Оценить такую систему охлаждения можно лишь на 4.

Возможности BIOS

Современная прошивка платы реализована очень удачно. Загрузившись в UEFI, мы видим стартовое меню, в каком указано какой процессор установлен, какие используются планки ОЗУ, какая температура процессора. Также в этом окне можно указать приоритетность загрузки накопителей.

В расширенном режиме можно изменить параметры ОЗУ, настроить систему охлаждения, работу кулера процессора и дополнительного системного вентилятора.

Все настройки, которые можно использовать для разгона системы, находятся во вкладке «Ai Tweaker».

Фирменные технологии

Для этой платы разработана утилита Network iControl, которая позволяет выставить приоритеты использования пропускной способности сетевого соединения для различных программ. На самом деле, это простой и понятный инструмент для управления сетевым контроллером ПК.

Ai Charger – это фирменная утилита ASUS, которая позволяет заряжать мобильные устройства от ПК. Фишка этой утилиты состоит в том, что если запустить Ai Charger в сеансе операционной системы и присоединить после чего гаджет, то процесс подзарядки продолжится даже после выключения ПК.

Собираем WEB-SERVER или как собрать современный компьютер — Обзор

Также в связке с данной программой можно заметить ещё две утилиты: Power Manager и Family Safety. Первая создана для управления электропитанием. Например, если выбрать режим high performance, то можно получите высокую производительность графического процессора, но также и высокие энергозатраты. Если же выбрать режим Max Power Saving, то можно сохранить энергию, да и производительность будет не сильно высокой.

Вторая утилита создана для управления безопасностью. С её помощью можно ограничить доступ пользователя к некоторым играм и программам.

ASUS WebStorage – это облачное хранилище, которое можно установить на все гаджеты и выполнить синхронизацию с ПК. Таким макаром, можно быстро и удобно получить доступ к своим файлам.

Также под данную плату идут фирменные технологии Intel, которые разработаны под устанавливаемый процессор.

Преимущества и недостатки платы

Среди преимуществ стоит выделить:

• Качественную внутреннюю компоновку.
• Наличие портов SATA 6 Гбит/сек и USB 3.0.
• Удачную компоновку интерфейсной панели.
• Компактный размер.
• Невысокую цену.

Недостатки:

• Отсутствие возможности разгона процессора.
• Наличие электролитических конденсаторов, которые имеют свойство вздыматься. А учитывая, что базовая охлаждающая система реализована только одним алюминиевым радиатором, то срок службы, хоть и небольшого количества конденсаторов, минимальный.
• Отсутствие многих драйверов под Windows 10. Невзирая на то, что разработчиками указана на коробке новая операционная система, плата некорректно работает под её управлением. Согласно отзывам пользователей, ПК под управлением Windows 10 часто без причин перезагружается.
• Проблемы с сетевой картой. Доступ к интернету блокируется.

Личный опыт: Данная материнская плата была приобретена для сборки офисного ПК. С установкой компонентов не возникло. Охлаждающая система процессора вовсе не мешает установке планок ОЗУ.

ASUS H81M-K — видеообзор материнской платы

Трудности возникли во время поиска и установки драйверов под Windows 7 64-бит. На официальном сайте есть всё необходимое ПО. Однако драйвера на ACPI не подошли и не были установлены. Компьютер без этого драйвера работает нормально и сбоев не возникает.

Температура вообще для такой платы низкая. Перенагрева даже во время игр не наблюдается.

Из компьютерных игр на минимальных настройках идут Word of Tanks, Dota, Dota 2, CS: Global Offensive и другие не слишком тяжёлые игры.

Выводы

Данная материнская плата идеально подойдет для сборки офисного ПК под управлением Windows 7 и 8.1. На ней есть слоты под планки ОЗУ типа DDR 3, которые можно разогнать. Процессор можно использовать Intel Core i7, Core i5, Core i3, также Pentium и Celeron четвертого поколения. Однако под данную материнскую плату не стоит использовать дорогие игровые процессоры.

Современные игры на таком ПК будут идти только с учётом наличия производительной видеокарты. Однако это бюджетная плата и рассчитывать на сборку геймерского ПК не стоит, а тем паче покупать её для игр. Для офиса и учёбы она отлично подходит.

Видео-обзор материнской платы:

H81M-K

By registering your device, you can easily manage your product warranty, get technical support and keep track of your repair status.

Manual

• Manual
• Declaration of Conformity

Need Help?

Version T8601 6.41 MB

H81M-K User’s Manual(Traditional Chinese)

Downloaded

Version F8601 5.48 MB

H81M-K user’s manual(French)

Downloaded

Version E8601 4.3 MB

H81M-K User’s Manual (English)

Downloaded

• Mobile
• Phones
• Wearable & Healthcare
• Accessories
• Laptops
• For Home
• For Work
• For Creators
• For Students
• For Gaming
• Accessories
• Software
• Technology / Innovations
• Windows 11
• Warranty
• Displays / Desktops
• Monitors
• Projectors
• All-in-One PCs
• Tower PCs
• Gaming Tower PCs
• Mini PCs

• Workstations
• Accessories
• Software
• Warranty
• Motherboards / Components
• Motherboards
• Graphics Cards
• Gaming Cases
• Cooling
• Power Supply Units
• Sound Cards
• Optical Drives
• Data Storage
• External Graphics Docks
• Single Board Computers
• Software
• Networking / IoT / Servers
• WiFi 7
• WiFi 6
• WiFi Routers
• Whole Home Mesh WiFi System
• Business Network Solutions

• Range Extenders
• Modem Routers
• Adapters
• Wired Networking
• Intelligent Robots
• AIoT & Industrial Solutions
• Servers
• Smart Home
• Accessories
• Keyboards
• Mice and Mouse Pads
• Headsets and Audio
• Streaming Kits
• Apparel Bags and Gear
• Cases and Protection
• Adapters and Chargers
• Wireless Charger
• Docks Dongles and Cable
• Power Banks
• Stylus
• Controller
• Gimbal

• Mobile
• Phones
• Wearable & Healthcare
• Accessories
• Laptops
• For Home
• For Work
• For Creators
• For Students
• For Gaming
• Accessories
• Software
• Technology / Innovations
• Windows 11
• Warranty
• Displays / Desktops
• Monitors
• Projectors
• All-in-One PCs
• Tower PCs
• Gaming Tower PCs
• Mini PCs

• Workstations
• Accessories
• Software
• Warranty
• Motherboards / Components
• Motherboards
• Graphics Cards
• Gaming Cases
• Cooling
• Power Supply Units
• Sound Cards
• Optical Drives
• Data Storage
• External Graphics Docks
• Single Board Computers
• Software
• Networking / IoT / Servers
• WiFi 7
• WiFi 6
• WiFi Routers
• Whole Home Mesh WiFi System
• Business Network Solutions

Похожие статьи

• Asus подключение передней панели

  Если у Вас отличаются провода, наименования коннекторов (колодок) и тд. и тп. не ленитесь, скачайте с официального веб-сайта производителя Вашей…

• Asus front panel

  Отзывов не найдено. Объявления по запросу «ROG Front Base» Продаю из-за ненадобности. Фактически не была в использовании. Набор на фото. Работает…

• Asus cpu fan error

  BIOS компьютера определяет работоспособность вентилятора по количеству его оборотов, т.е. если оборотов «ноль», то кулер считается нерабочим и выдаётся…
