- Характеристики материнской платы ASUS H81M-E
- Процессор
- Чипсет
- BIOS/EFI
- Оперативная память
- Asus H81M-E Motherboard Unboxing
- ASUS AM1M-E
- Видео обзоры ASUS AM1M-E
- Характеристики ASUS AM1M-E
- ASUS H81M-E
- Видео обзоры ASUS H81M-E
- Характеристики ASUS H81M-E
- how to assemble an asus h81m-e PC until it can be used
В общем материнкой не совершенно доволен , неизменные какие то глюки лаги и зависания. Доходит до того что мышка ps/2 зависает в Bios либо же сам Bios намертво виснет. Так же вначале в материнке стояла батарейка компании Nowsun которая отслужила 3.10 года и сейчас за место неё поставил gp.
Характеристики материнской платы ASUS H81M-E
Форм-фактор – это эталон, который определяет габаритные размеры устройства. Наиболее распространенными форм-факторами настольных ПК, которые совместимы почти со всеми современными корпусами являются ATX и micro-ATX.
Процессор
Производитель процессора
Сейчас основными производителями процессоров являются Intel и AMD.
Сокет (от англ. socket— разъем) – разъем, созданный для процессора. Наличие одинаковых сокетов на процессоре и материнской плате является основным, но не единственным критерием их совместимости.
Количество сокетов
Материнские платы для домашних ПК, обычно, имеют только 1 сокет. Наличие двух и поболее сокетов почти всегда является признаком высокопроизводительной серверной материнской платы.
Наличие встроенного процессора
Некоторые материнские платы сразу имеют встроенный процессор. Это позволяет избавиться от проблем совместимости.
Название встроенного процессора
Максимальная частота шины FSB, МГц
FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, другими словами частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.
Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, обычно, лишь на старых материнских платах (с сокетами S478 и т.д).
Минимальная частота шины FSB, МГц
FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, другими словами частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.
Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, обычно, лишь на старых материнских платах (с сокетами S478 и т.д).
Поддержка Hyper-Threading
При наличии технологии Hyper-Threading процессор способен выполнять дополнительный поток задач (на каждое ядро). Это дает преимущество в производительности перед процессорами, в каких данная технология не реализована. Но процессоры с большим количеством ядер, обычно, являются более производительными.
Поддержка многоядерных процессоров
Поддерживаемые процессоры
Чипсет
Производитель чипсета материнской платы
Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.
Модель чипсета материнской платы
Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.
Поддержка технологии Intel vPro
Данная технология позволяет удаленно управлять компьютером, что позволит предоставить к нему доступ специалисту, который сможет выполнить настройку и устранить неполадки. Также у технологии есть и другие возможности.
BIOS/EFI
Поизводитель BIOS
BIOS (Basic Input-Output System — «базовая система ввода-вывода») – записанная на микросхеме программа, которая выполняется перед запуском операционной системы. Почти всегда, выглядит как синий экран с белыми символами. Может использоваться для «разгона» аппаратного обеспечения.
Возможность восстановления BIOS
Иногда при сбоях электроэнергии, неправильной «перепрошивке» BIOS или по каким-либо иным причинам выход в BIOS, а, следовательно, и запуск ПК становятся невозможными. Для этого на некоторых материнских платах предусмотрена возможность восстановления BIOS, обычно с дополнительной микросхемы, которая сразу встроена в материнскую плату.
Поддержка EFI (UEFI)
EFI (Extensible Firmware Interface — «Расширяемый интерфейс прошивки») – аналог BIOS с более продвинутым графическим интерфейсом. В последствии он изменил название на Unified Extensible Firmware Interface (UEFI).
Оперативная память
Количество слотов оперативки
Тип оперативки
DDR или DDR SDRAM (Double Data Rate — удвоенная скорость передачи данных) – тип оперативки, пришедший на замену SDRAM (Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом). Сейчас память SDRAM считается сильно устаревшей.
Совместимость между различными представителями DDR (DDR, DDR2, DDR3, DDR4) отсутствует.
Asus H81M-E Motherboard Unboxing
На сегодня самым распространенным типом оперативки для ПК является представитель третьего поколения DDR — DDR3 DIMM.
На замену DDR3 постепенно приходят модули памяти DDR4, но большого распространения они пока не получили из-за высокой стоимости самих планок памяти и материнских плат для них. Скорость передачи данных у модулей памяти DDR4 вдвое выше чем у DDR3.
DIMM (Dual In-line Memory Module, двухсторонний модуль памяти) – форм-фактор модуля памяти, пришедший на замену SIMM (Single In-line Memory Module, односторонний модуль памяти). Основным преимуществом является ускорение передачи данных. DIMM также имеет функцию обнаружения и исправления ошибок, что обеспечивает более надежную передачу данных.
DDR DIMM— самый первый вид оперативки с удвоенной скоростью передачи данных. Данная технология является устаревшей.
DDR2 DIMM — следующее поколение оперативки типа DDR. Может работать на более высокой частоте по сравнению с первой версией DDR.
DDR3 DIMM — следующее поколение после DDR. Сейчас DDR3 является самым распространенным типом оперативки для настольных ПК. Основное отличие от DDR2 – повышенная пропускная способность.
DDR2/DDR3 DIMM, DDR/DDR2 DIMM. Некоторые материнские платы могут поддерживать сразу 2 различных типа памяти, это позволяет использовать старые модули оперативки.
DDR3L — DDR3 с пониженным энергопотреблением (1,35В, вместо 1,5 у стандартных). Совместима с DDR3.
SO-DIMM — форм-фактор памяти, используемый в портативных устройствах.
DDR2 FB-DIMM (Fully Buffered DIMM, полностью буферизованный DIMM) – серверная оперативка. Обеспечивает повышенную скорость и точность передачи данных. Несовместимы с обычными небуферизованными модулями памяти DDR2 DIMM.
Максимальная частота оперативки, МГц
Максимальная частота оперативки, которую поддерживает материнская плата.

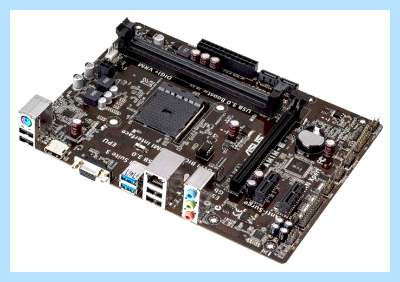

ASUS AM1M-E
Перед приобретением ASUS AM1M-E по самой низкой цене, изучите характеристики, видео обзоры, плюсы и минусы модели, отзывы покупателей.
Видео обзоры ASUS AM1M-E
- Все 7
- Распаковка 4
- Тесты 1

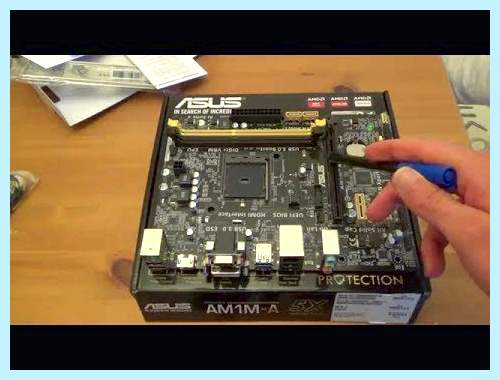

ASUS AM1M-A — распаковка
unboxing of asus am1m-e motherboard
Placa Mãe Asus AM1M-A/BR

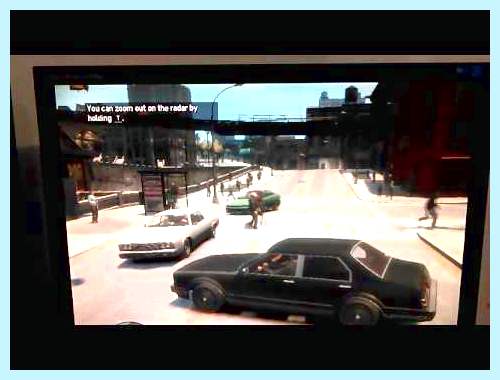

Am1 sempron 3850 asus am1m-1 sin tarjeta de video gta 4
Arma tu pc nueva y economica — Unboxing Athlon 5150 — Asus AM1M-A
Характеристики ASUS AM1M-E
Характеристики процессора *
| Производитель | AMD |
| Socket | AM1 |
| Количество сокетов | 1 |
| Предустановленный процессор | Нет |
| Поддержка многоядерных процессоров | Есть |
| Hyper-Threading | Нет |
| Intel vPro | Нет |
Характеристики памяти *
| Тип | DDR3 DIMM |
| Поддержка буферизованной (RDIMM) памяти | Нет |
| Количество слотов | 2 |
| Макс. объем | 32 Гб |
Частота памяти *
| Минимальная | 1 333 МГц |
| Максимальная | 1 600 МГц |
ECC *
| Поддержка ECC | Нет |
Режим памяти *
| Трехканальный | Нет |
| Четырехканальный | Нет |
| Двухканальный | Нет |
Характеристики чипсета *
| Название | встроен в процессор |
| Поддержка EFI | Есть |
| BIOS | AMI |
| Восстановление BIOS | Нет |
| Производитель | AMD |
| SLI/CrossFire | Нет |
Слоты расширения *
| PCI Express 3.0 | Нет |
| PCI Express 2.0 | Есть |
| PCI-E 16x | 1 |
| AGP | Нет |
| PCI-E 1x | 2 |
Дисковые контроллеры *
| Контроллер IDE | Нет |
SATA *
| Контроллер SATA | Есть |
| Количество разъемов SATA 6Gb/s | 2 |
| Полное количество разъемов SATA | 2 |
SCSI *
| Контроллер SCSI | Нет |
SAS *
| Контроллер SAS | Нет |
Сеть *
| Bluetooth | Нет |
| Ethernet | 1000 Мбит/с |
| Тип Wi-Fi | Нет |
Аудио/видео *
| Звук | HDA |
| Встроенная графика | Нет |
| Звуковая схема | 7.1 |
| Производитель звукового чипа | Realtek |
| Звуковой чип | Realtek ALC887-VD |
Разъемы и интерфейсы *
| GAME/MIDI | Нет |
| LPT | Есть |
| Число COM-портов | 1 |
| Форм-фактор | microATX |
| DVI на задней панели | Нет |
| S-Video-выход на задней панели | Нет |
| TV-out | Нет |
| Количество разъемов USB 3.0 на задней панели | 2 |
| Количество разъемов USB | 10 |
| D-Sub на задней панели | Есть |
| Оптический выход на задней панели | Нет |
| DisplayPort | Нет |
| Число разъемов USB на задней панели | 6 |
| Основной разъем питания | 24-pin |
| LPT на задней панели | Нет |
| PS/2 (мышь) на задней панели | Есть |
| Разъем питания процессора | 4-pin |
| HDMI на задней панели | Есть |
| Компонентный видеовыход на задней панели | Нет |
| PS/2 (мышь) | Есть |
| Коаксиальный выход на задней панели | Нет |
| Выход S/PDIF | Есть |
| PS/2 (клавиатура) | Есть |
| Тип системы охлаждения | пассивное |
| Количество разъемов USB 3.0 | 2 |
| PS/2 (клавиатура) на задней панели | Есть |
* Точные характеристики уточняйте у продавца.
Отзывы о ASUS AM1M-E Добавить отзыв
ASUS H81M-E
Перед приобретением ASUS H81M-E по самой низкой цене, изучите характеристики, видео обзоры, плюсы и минусы модели, отзывы покупателей.
Цена от 4499 ₽
(на июнь 2022)
Видео обзоры ASUS H81M-E
- Все 71
- Обзоры 9
- Распаковка 19
- Настройка 1
- Ремонт 2
- Тесты 7

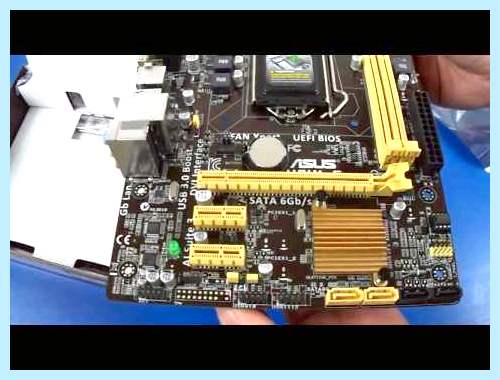

Материнская плата ASUS H81M-E | unboxing

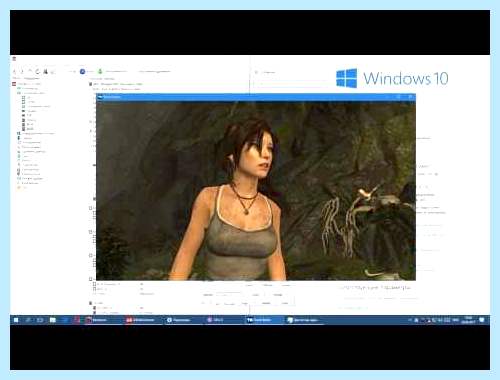

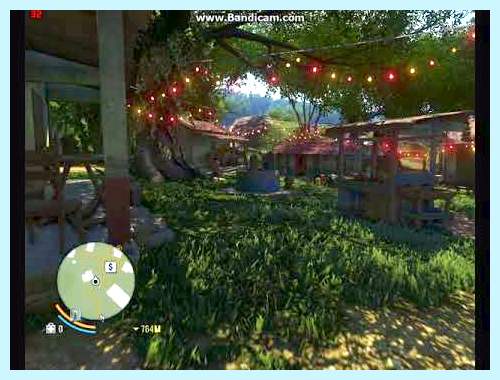

Far Cry 3 [i3 4130 + GT 730 gddr5 1gb + 6gb ddr3 Asus H81M-E] 1280×1024 resoultion
Материнская плата ASUS H81M E fozi com ua
ASUS H81M-E + Intel Core i3-4160 + 8GB DDR3 1600 (1150 Haswell)
Материнская плата Asus H81M-E (F00091161) — обзор

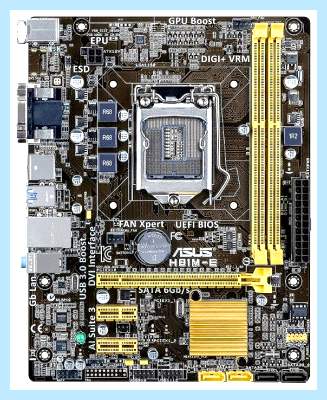

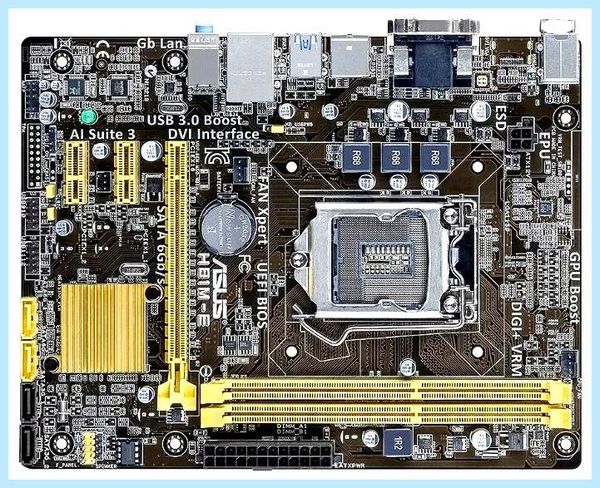

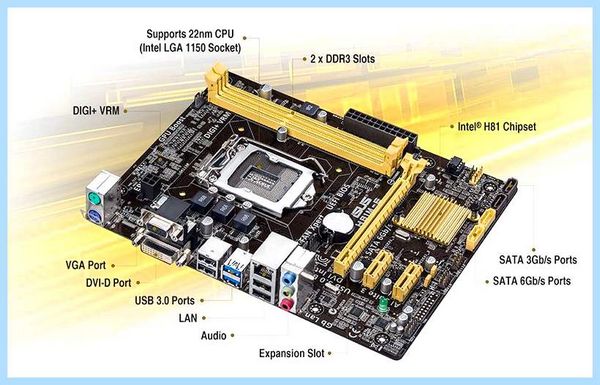

Характеристики ASUS H81M-E
Характеристики процессора *
| Производитель | Intel |
| Socket | LGA1150 |
| Количество сокетов | 1 |
| Предустановленный процессор | Нет |
| Поддержка многоядерных процессоров | Есть |
| Hyper-Threading | Нет |
| Intel vPro | Нет |
Характеристики памяти *
| Поддержка буферизованной (RDIMM) памяти | Нет |
| Макс. объем | 16 Гб |
| Количество слотов | 2 |
| Тип | DDR3 DIMM |
Частота памяти *
| Минимальная | 1 066 МГц |
| Максимальная | 1 600 МГц |
ECC *
| Поддержка ECC | Нет |
Режим памяти *
| Четырехканальный | Нет |
| Трехканальный | Нет |
| Двухканальный | Есть |
Характеристики чипсета *
| Название | Intel H81 |
| BIOS | AMI |
| Восстановление BIOS | Нет |
| Производитель | Intel |
| Поддержка EFI | Есть |
| SLI/CrossFire | Нет |
Слоты расширения *
| PCI Express 2.0 | Есть |
| PCI Express 3.0 | Нет |
| PCI-E 1x | 2 |
| PCI-E 16x | 1 |
| AGP | Нет |
Дисковые контроллеры *
| Контроллер IDE | Нет |
SATA *
| Полное количество разъемов SATA | 4 |
| Количество разъемов SATA 6Gb/s | 2 |
| Количество разъемов SATA 3Gb/s | 2 |
| Контроллер SATA | Есть |
SCSI *
how to assemble an asus h81m-e PC until it can be used
| Контроллер SCSI | Нет |
SAS *
| Контроллер SAS | Нет |
Сеть *
| Тип Wi-Fi | Нет |
| Bluetooth | Нет |
| Ethernet | 1000 Мбит/с |
Аудио/видео *
| Встроенная графика | Нет |
| Звуковой чип | Realtek ALC887 |
| Звук | HDA |
| Производитель звукового чипа | Realtek |
| Звуковая схема | 7.1 |
Разъемы и интерфейсы *
| Разъем питания процессора | 4-pin |
| Количество разъемов USB 3.0 | 2 |
| Количество разъемов USB | 10 |
| PS/2 (клавиатура) на задней панели | Есть |
| LPT на задней панели | Нет |
| Выход S/PDIF | Есть |
| DisplayPort | Нет |
| D-Sub на задней панели | Есть |
| Тип системы охлаждения | пассивное |
| S-Video-выход на задней панели | Нет |
| DVI на задней панели | Есть |
| Количество разъемов USB 3.0 на задней панели | 2 |
| Форм-фактор | microATX |
| LPT | Нет |
| PS/2 (клавиатура) | Есть |
| GAME/MIDI | Нет |
| Коаксиальный выход на задней панели | Нет |
| PS/2 (мышь) | Есть |
| Оптический выход на задней панели | Нет |
| Компонентный видеовыход на задней панели | Нет |
| PS/2 (мышь) на задней панели | Есть |
| Основной разъем питания | 24-pin |
| HDMI на задней панели | Нет |
| Число разъемов USB на задней панели | 6 |
| TV-out | Нет |
* Точные характеристики уточняйте у продавца.
Отзывы о ASUS H81M-E Добавить отзыв
Иван М. 6 годов назад
яндекс маркет
В общем материнкой не совсем доволен , постоянные какие то глюки лаги и зависания. Доходит до того что мышка ps/2 зависает в Bios или же сам Bios намертво виснет. Так же изначально в материнке стояла батарейка фирмы Nowsun которая отслужила 3.10 года и теперь за место неё поставил gp.
Показать больше
Валерий П. 8 годов назад
яндекс маркет
Системник собирал для работы, поэтому выбирал больше рабочую мамку. По качеству ASUS для меня на первом месте, поэтому среди его моделей выбирал. Эта мамка меня устроила по цене и качеству. Все встало нормально, ничего не глючит, работает без сбоев.
Показать больше
Андрей 8 годов назад
яндекс маркет
В парке более 250 машин с такой материнкой. Это тихий ужас, если ранее спокойно работали, сейчас только то и делаем, что носимся с ремонтами и обслуживанием компов с данными материнками. одно то, сколько версий биосов было выпущено с момента выхода материнки, уже наводит на мысль и ее страшной глюкавости
Показать больше
Сергей С. 8 годов назад
яндекс маркет
Материнка — сбалансированный вариант, чтобы собрать рабочий системник без особого напряга. Качество материнки хорошее -ничего не гнется, все крепко, но в тоже время доступно для того,чтобы установить планки.
Показать больше
Пользователь удален 8 годов назад
яндекс маркет
Покупалась за 2800 и свои деньги полностью оправдывает.
Показать больше
Sirius 9. 8 годов назад
яндекс маркет
Покупал две материнки данной разновидности. Первую успешно убил, каким-то образом сумев погнуть ножки сокета, со второй все обошлось. Следующим испытанием стали крепления кулера на интеловские процессоры, с третьего раза поставил (уж не поэтому ли на первой сокет не выдержал. ). С AMD все было как-то сильно легче. С 20-pin usb-коннектором повезло, что от него ответвлен стандартный 9-pin, по всей видимости передние порты работают, но в режиме 2.0.
Словом, у меня, как у новичка, определенные сложности возникли. В остальном, БИОС прошивается прямо из под системы безо всяких проблем. Присутствует программа от ASUS для контроля частот, температур, напряжений, скорости вращения кулеров. Итог: для своего ценового диапазона материнка, возможно, одна из лучших.
Показать больше
Segart 8 годов назад
яндекс маркет
Даже простенький кулер DEEPCOOL Theta 21PWM встаёт впритык к слотам оперативки. Я просто поставил низкопрофильную плашку от Kingston.
Показать больше
M@K$ M. 8 годов назад
яндекс маркет
В целом отличная мать, но с рядом оговорок — тут например нереально собрать очень тихий компьютер При покупке надо иметь ввиду что мать может быть со старым биосом и он не поддерживает Haswell Refresh, а прошить дома без проца на старом Haswell никак не получится, надо просить прошить в магазине.
Показать больше
Гость 9 годов назад
яндекс маркет
Недостатков не обнаружил, достойный товар.
Показать больше
vladislav 9 годов назад
яндекс маркет
Asus и сейчас порадовал. В магазине подсовывали Материнку от Gygabit , но она была без dvi для второго монитора, в никсах работала кроме Puppy Linux, что в моем случае критично.
