Почти во всем это связано с их нишевой ролью на рынке — наименьшее количество производителей выпускают материнские платы Mini-ITX, что значит более высочайшие издержки. Если для вас необходимы ПК с самым небольшим фактором, для вас придется заплатить эту премию за сборки Mini-ITX. Сборки ATX и Micro ATX дешевле, (частично) благодаря более дешевеньким корпусам и поболее широким производственным циклам.

ATX против Micro-ATX против Mini-ITX: что лучше?

Если вы думаете о разработке нового ПК, одно из важнейших суждений, которое вы должны принять, — это ваш выбор материнской платы. В конце концов, это центральная точка вашего ПК, объединяющая все ваши составляющие для сотворения машины, которую вы будете использовать для работы, развлечений либо их композиции.

Но не все материнские платы схожи. До того как вы поторопитесь приобрести новейшую материнскую плату, для вас необходимо пошевелить мозгами о сборке, более подходящей для компьютера, который вы собираете. Как правило это сводится к трем вариантам: ATX, Micro ATX и Mini-ITX, но какой из их лучше? Это управление должно посодействовать для вас принять решение.

Размер и дизайн

Три главных эталона материнских плат (ATX, Micro ATX и Mini-ITX) очень похожи по механизму работы. Как и все современные ПК, они позволяют подключать ОЗУ, ЦП, жесткие диски, наружные носители, подключение к источнику питания, охлаждающие вентиляторы и различные другие порты и контакты (например, те, которые позволяют кнопке питания работать).

Программы для Windows, мобильные приложения, игры — ВСЁ БЕСПЛАТНО, в нашем закрытом телеграмм канале — Подписывайтесь:)

Однако больше всего они различаются по размеру и дизайну: материнские платы ATX являются наибольшими, а материнские платы Mini-ITX — самыми маленькими. Хотя существуют и другие макеты (например, nano-ITX), они обычно считаются специализированными и обычно не доступны на рынке потребительских ПК.

Размер и дизайн ATX

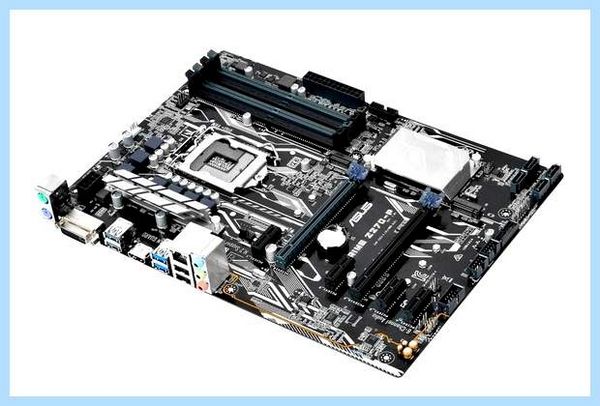

Как мы уже упоминали, наибольшая компоновка материнских плат — это стандарт ATX. Это исходный стандарт для настольных ПК x86 и x64, предлагающий наибольшее количество доступных портов и возможностей подключения.

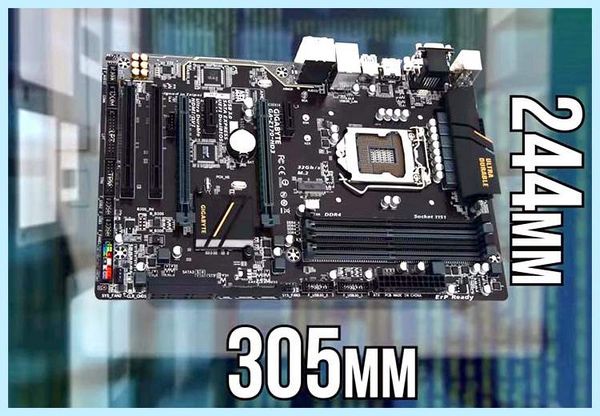

Типичные материнские платы ATX имеют размер 305 мм на 244 мм (12 дюймов на 9,6 дюйма). Это означает, что если вы покупаете материнскую плату ATX, вам понадобится подходящий по размеру корпус ATX.

Как самая крупная материнская плата, материнские платы ATX обычно содержат в себе четыре слота ОЗУ (поддерживающих 128 ГБ + в текущее время), поддержку нескольких накопителей и различное количество слотов расширения PCI-e (как минимум два PCI-e x16) для видеокарт и других устройств. устройства расширения, например сетевые карты.

Размер и дизайн Micro ATX

Как надо из названия, макет Micro ATX (mATX) — это немного меньший дизайн. Основанные на конструкции ATX, но уменьшенные до размера 244 мм на 244 мм (9,6 дюйма на 9,6 дюйма), клавиатуры Micro ATX мало теряют в функциональности, но позволяют сборщикам ПК использовать меньшие корпуса для своих сборок.

Чтобы приспособиться к уменьшенному размеру, конструкция Micro ATX обычно имеет уменьшенное количество портов и слотов расширения. Материнские платы Micro ATX обычно поставляются с 2-4 слотами ОЗУ (с поддержкой 64–128 ГБ), одним слотом расширения x16 PCI-e и поддержкой меньшего количества дисков и внешних носителей (например, уменьшенных портов USB).

Однако, если у вас есть корпус ATX, вам повезло — корпуса ATX обычно подходят для материнских плат Micro ATX без каких-либо дополнительных настроек, освобождая место для дополнительных дисков, более крупных вентиляторов или специальных систем водяного охлаждения.

Размер и дизайн Mini-ITX

Дизайн Mini-ITX немного отличается тем, что он не основан на исходном стандарте ATX, а основан на разнообразном дизайне ITX, созданном в 2011 году для небольших телевизионных приставок и встроенных систем. Материнские платы Mini-ITX — самые маленькие из трех, что позволяет создавать мощные и портативные ПК с малым форм-фактором.

При размере всего 170 мм на 170 мм (6,7 дюйма на 6,7 дюйма) материнская плата Mini-ITX примерно на 30% меньше, чем уже уменьшенная конструкция Micro ATX. Материнские платы Mini-ITX, являющиеся нишевой конструкцией для небольших ПК, встречаются реже и обычно имеют более высокую цену по сравнению со сборками ATX и Micro ATX.

Mini-ITX поддерживает все основные процессоры AMD и Intel, но при такой компоновке можно ожидать потери некоторого расширения и функциональности. Он поддерживает два слота RAM (до обычного максимума 32-64 ГБ), но только один слот расширения (один PCI-e x16) для видеокарты, возможно, с дополнительным слотом PCI-e с пониженной скоростью для дополнительного расширения.

Ценообразование

Учитывая, что материнских плат ATX больше и они предлагают наибольшую функциональность, можно ожидать, что они будут самыми дорогими для покупки, а материнские платы Mini-ITX (предлагающие наименьшую функциональность) будут самыми дешевыми. По сути все наоборот: материнские платы Mini-ITX обходятся потребителям дороже всего.

Почти во всем это связано с их нишевой ролью на рынке — меньшее количество производителей выпускают материнские платы Mini-ITX, что означает более высокие затраты. Если вам нужны ПК с самым маленьким фактором, вам придется заплатить эту премию за сборки Mini-ITX. Сборки ATX и Micro ATX дешевле, (отчасти) благодаря более дешевым корпусам и поболее широким производственным циклам.

На момент публикации цены на материнские платы ATX с общим процессором Intel LGA1200 и сокетами AMD AM4 начинались примерно с 80 долларов, в то время как материнские платы Micro-ATX начинались с чуть более низких 60 долларов. Однако материнские платы Mini-ITX стоили около 100 долларов, а большинство плат — от 130 до 150 долларов.

Если вы хотите собрать дешевый ПК, самый дешевый дизайн материнской платы — это Micro ATX против Mini ITX в более дорогом варианте. Однако, если вы ищете немного больше портов расширения, разница в цене между материнскими платами ATX и Micro ATX минимальна.

ATX против MicroATX против Mini-ITX: что лучше?

Выбор между клавиатурой ATX или Micro ATX (или Mini ITX против Micro ATX) — это действительно личный выбор, зависимо от того, что вам нужно от сборки ПК. Вы геймер, ищете ПК для работы или вам нужна небольшая телевизионная приставка для воспроизведения мультимедиа?

Лучшая материнская плата для игр: ATX или Micro ATX

Лучший дизайн материнской платы для геймера — это сочетание ATX или Micro ATX. Материнские платы Micro ATX дешевле и предлагают лучшее соотношение цены и качества, с достаточным расширением и поддержкой оперативки для создания игрового ПК самого высокого уровня.

Однако зависимо от вашего бюджета вы можете использовать любой из этих вариантов. Сборки Mini-ITX могут работать для геймеров, особенно когда на рынок начинают поступать новые корпуса в стиле сэндвича (например, Dan A4 и Ghost S1). Но большинству геймеров, вероятно, будет проще и дешевле выбрать ATX или Micro ATX.

Лучшая материнская плата для мощных рабочих станций: ATX

Если вы создаете высокопроизводительную рабочую станцию, такую как персонализированный ПК для рендеринга видео, графического дизайна и т. Д., Вы, вероятно, найдете сборки ATX идеальнее всего. Это предлагает максимально доступную поддержку ОЗУ (например, для сборок 128 ГБ + ОЗУ), также наибольшее количество слотов расширения и поддержку внешних носителей.

Однако, если ваши требования немного меньше, вы можете легко заставить сборку Micro ATX работать, но сначала рассмотрите другие факторы. Например, высокопроизводительный ПК будет перегреваться, поэтому вы можете выбрать сборку ATX, которая позволяет использовать большое количество вытяжных вентиляторов или специальное решение для водяного охлаждения.

Лучшая материнская плата для настольных ПК: Micro ATX

Сборщики стандартных настольных ПК проявляют гибкость и ищут машину, способную справиться с основными играми, типичным использованием Интернета, воспроизведением HD-мультимедиа и т. Если это похоже на вас, вам, вероятно, понадобится соответствующая материнская плата Micro ATX.

Материнские платы Micro ATX немного теряют функциональность по сравнению с ATX, но уменьшаются в размерах. Это позволит вам собрать ПК с хорошими характеристиками в корпусе, который может поместиться на вашем столе (или под ним) без лишних затрат благодаря самой дешевой цене из трех.

Лучшая материнская плата для ПК в малом форм-факторе: Mini-ITX

Если вы хотите создать небольшой, легкий, портативный ПК, который может обрабатывать высокопроизводительные системные ресурсы (хотя и не на уровне рабочей станции), вам понадобится материнская плата Mini-ITX.

Материнские платы Mini-ITX становятся все популярнее, поскольку снижение нагрева процессора позволяет создавать все меньшие и меньшие по размеру сборки. Однако вам необходимо тщательно изучить возможные варианты, особенно в тех случаях, когда это касается случаев. Но если вам нужен портативный рюкзак или медиацентр, Mini-ITX действительно идеальный вариант из трех, если позволяет бюджет.

Сборка нового ПК

Если вы собираете новый ПК, важно выбрать правильную конфигурацию материнской платы, соответствующую размеру и мощности ПК, который вы ищете. Затем вы можете подумать о разгоне вашей оперативки и других компонентов для получения дополнительной мощности, но только после того, как вы проверите стабильность своего ПК и сначала установите необходимое программное обеспечение.

Если вы переходите с одного ПК с Windows на другой, вы можете перенести свою лицензию Windows, чтобы сэкономить деньги. Вы также можете перенести свои настройки и важные файлы при помощи портативного USB-носителя или сохранить их в своей учетной записи облачного хранилища.

На что нужно смотреть, при выборе корпуса для пк ? Что означает ATX ?

ATX (от англ. Advanced Technology Extended) — форм-фактор подавляющего большинства современных (на 2005—2008 гг. ) персональных настольных компьютеров.
ATX 1.3 Standard.
ATX 2.0 Standard.
ATX 2.2 Standard.
ATX 2.3 Standard.

Был создан Intel в 1995 году и пришёл на замену использовавшемуся долгое время форм-фактору AT (реальное вытеснение прежнего стандарта произошло в конце 1999 — начале 2001 гг.) . Другие современные стандарты (microATX, flexATX, mini-ITX) обычно сохраняют основные черты ATX, изменяя лишь размеры платы и количество слотов расширения.

В 2003 году Intel анонсировала новый стандарт BTX, направленный на повышение эффективности охлаждения системного блока, рассчитывая, что он быстро заменит ATX ввиду всё увеличивавшейся рассеиваемой процессорами тепловой мощности, но позже отказалась от его поддержки, в том числе и так как в текущее время просматривается устойчивая тенденция снижения рассеиваемой электронными компонентами тепловой мощности. По состоянию на ноябрь 2010 г. , форм-фактор ATX в последнее время заменять не планируется.

Размеры плат форм-фактора АТХ — 30,5х24,4 см.

Размеры уменьшенных версий материнских плат АТХ:
Mini-ATX — 28,4х20,8 см
Micro-ATX — 24,4х24,4 см
Flex-ATX — 22,9х20,3 см

Среди не упомянутых форм-факторов есть так же XT, eATX, Mini-LPX, Nano-ITX, MicroBTX, PicoBTX и WTX.

ATX определяет следующие характеристики:
геометрические размеры материнских плат
общие требования по положению разъёмов и отверстий на корпусе
положение блока питания в корпусе
геометрические размеры блока питания
электрические характеристики блока питания
форму и положение ряда разъёмов (преимущественно питания)

АТХ — геометрические размеры материнских плат, общие требования по положению разъёмов и отверстий на корпусе, положение блока питания в корпусе, геометрические размеры блока питания, электрические характеристики блока питания, форму и положение ряда разъёмов (преимущественно питания)

Сейчас преобладает стандарт, его и бери.. .
Это наверное единственное в компе, где главное, что бы корпус подходил к интерьеру. ))) )

А, забыл, да, охлаждение такая штука, сейчас ниодин корпус не сделан с грамотным охлождением, я взял себе стандартную коробку за 80 гр, сам нарезал все потому что надо, поставил воду, и машынка просто зверь.. .
в принципе, если руки ростут не с Жо.. , то выбирай на глаз )

Формат материнских плат ATX. В чем было их отличие от AT?

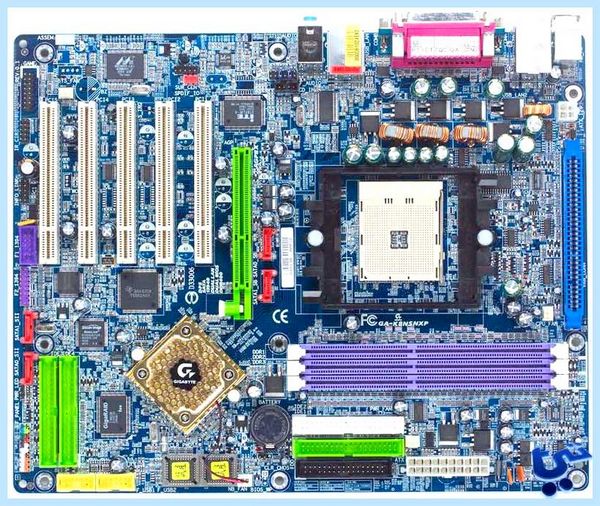

Форм-фактор материнских плат ATX был создан компанией Intel в далеком 1995 году. Это можно назвать первым серьезным изменением в компоновке корпуса компьютера за долгие и длительные годы. ATX полностью заменил устаревший формат AT со своими преимуществами.

На сегодня формат ATX по-прежнему остается отраслевым стандартом для большинства производителей компьютеров. Даже отечественный процессор Байкал получил материнскую плату форм-фактора ATX. Прочие форм-факторы лишь изредка используются исключительно в фирменных компьютерах производства Dell, Gateway и HP.

Официальная спецификация была выпущена Intel в 1995 году и пару раз пересматривалась. Текущая версия 2.2 была выпущена в 2004 году. Полный размер материнской платы ATX составляет 30,5 см на 24,4 см. Кроме того, также часто используется уменьшенный формат — microATX.

Как выбрать материнскую плату. Сокет, чипсет, VRM, разъемы. Самый полный гайд.

Изменения по питанию

Корпуса старого формата АТ имели кнопку питания, подключенную непосредственно к силовой части блока питания посредством 4-жильного кабеля и заземления металлического каркаса корпуса. Это был классический двухполюсный выключатель и средний рабочий провод питающего напряжения (230 В в Европе).

В корпусе компьютера нового формата ATX источник питания не подключается напрямую к кнопке питания. Это позволяет вам включать компьютер другими способами (Wake on LAN, Wake on RING, клавиатура или мышь). Все же, у многих блоков питания ATX есть классический переключатель на задней панели. Он фактически выключит компьютер и предотвратит запуск программного обеспечения. Когда этот переключатель включен, компьютер по-прежнему потребляет электроэнергию, даже если он кажется выключенным (так называемое энергопотребление в режиме ожидания).

Этот режим называется «soft-off» или «stand-by» и используется для удаленного включения через Wake on RING или Wake on LAN. Однако обычно компьютер включается кнопкой, расположенной на передней панели корпуса.

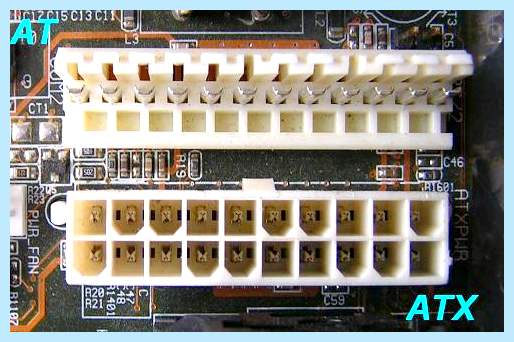

Изменился разъем блока питания, подключенного к системной плате. У старого БП формата AT было два одинаковых разъема, которые можно было легко перепутать, что зачастую вызывало поломки материнской платы. ATX использует один большой разъем, что упрощает установку. Новый разъем также содержит напряжение 3,3 В, поэтому материнской плате не надо стабилизировать это напряжение самостоятельно.

Новый AEK-971 — это ПРОВАЛ. Или НЕТ?

На этапе внедрения ATX некоторые из материнских плат AT включали разъемы как для блока питания AT, так и для нового ATX.

С появлением процессора Pentium 4 добавлен вспомогательный 12-вольтовый 4-х контактный разъем (два желтых провода и два черных провода). Позже он стал использоваться на материнских платах с процессорами Athlon XP и Athlon 64. Некоторые более мощные компьютерные системы используют дополнительные разъемы для большей производительности. Некоторым высокопроизводительным видеокартам требуется дополнительная мощность.

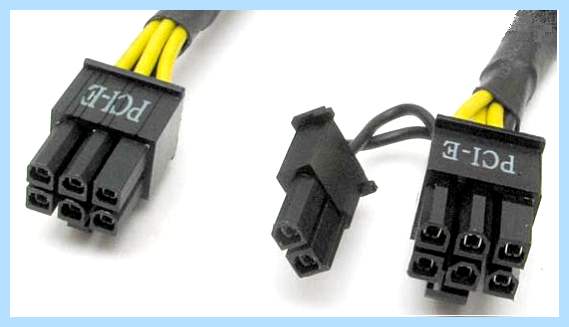

Как правило это решается при помощи 4-контактного разъема Molex, аналогичного источнику питания жестких дисков. Современные видеокарты на с PCI Express шины использовать один или более 6- и 8-контактные разъемы для достаточной мощности.

Формат ATX был разработан для поддержки охлаждения микропроцессора вентилятором в блоке питания. В предыдущих форматах в этом не было необходимости, так как процессоры в то время не выделяли столько тепла, как нынешние, которые требовали мощного принудительного охлаждения.

Разъёмы

Также было несколько изменений в задней части самого корпуса. Стандарт AT имел только разъем клавиатуры, расположенный на материнской плате. Другие разъемы (например, последовательный или параллельный порт) были проложены плоскими кабелями к крышкам отдельных свободных разъемов. ATX позволяет производителям материнских плат размещать эти разъемы непосредственно на плате в верхней прямоугольной области.

Их расположение в этой области произвольное, потому что оно закрывается крышкой, поставляемой производителем материнской платы. Обычно в материнскую плату встроены разъемы общих входов и выходов (клавиатура, мышь PS/2, порты USB, последовательные и параллельные порты, разъем VGA встроенной видеокарты и т.д.)
