Высококачественный блок питания сам по для себя стоит много, потому быть в комплекте с дешевым корпусом он в принципе не может. Беря во внимание, что от питания зависит размеренная работа и безопасность девайсов на этом компоненте системного блока экономить нельзя. Лучше купить хороший блок питания с запасом по мощности и сертификатом 80 PLUS от крупного бренда. Наиболее качественными считаются Super Flower и Seasonic.

Как выбрать корпус для ПК

Основные типоразмеры корпусов: Mini-Tower, Midi-Tower, Full-Tower. Tower означает вертикальное расположение корпуса. В свою очередь, корпуса формата desktop — горизонтальные. Сейчас это скорее экзотика, но в 90-е их можно было встретить довольно часто.

Часто встречающийся тип — Midi-Tower. Это корпус стандартного размера, в каком можно разместить практически любое оборудование. Некоторые модели поддерживают даже большие материнские платы E-ATX. Почти всегда для сборки хватит корпуса именно такого размера.

Mini-Tower стоит брать, если нужен компактный компьютер. Это лучший вариант для офисного или простого домашнего ПК, но игровые сборки потребуют тщательного подхода и определенных знаний в области железа. Из-за компактных размеров потребуется более эффективное и продуманное охлаждение. Возможно, придется купить дорогую версию видеокарты с лучшим охлаждением.

Full-Tower обычно берут для дорогих и мощных комплектующих, также когда нужно много места для размещения дополнительного оборудования. В продаже есть и другие типоразмеры, обычно, они сверхкомпактные или, наоборот, увеличенного размера, либо нестандартной формы.

Размещение блока питания

В системниках старого дизайна блок питания располагался вверху. При таком подходе блок питания забирает горячий воздух и прогоняет его через себя наружу. С одной стороны, это помогает воздуху циркулировать, с другой — нет ничего хорошего в том, что горячий воздух идет через компоненты блока питания. Такой вариант вполне жизнеспособен для маломощных офисных систем, но в игровую сборку не рекомендуется.

Направьте внимание, что при нижнем размещении блока питания провода должны быть достаточной длины. У некоторых блоков провода короткие, что не позволяет размещать их снизу.

Совместимость с железом

Важнейшие параметры любого корпуса — свободное место под видеокарту и кулер процессора. В характеристиках всегда указано, сколько сантиметров отведено для этих целей. Высота под кулер важна так как от нее зависит, насколько мощное охлаждение можно поставить. Чем горячее процессор, тем лучше кулер под него нужен.

Если свободного места недостаточно, можно рассматривать водяное охлаждение.

фотографий
фотографий
фотографий
Процессоры и другие комплектующие можно найти на AliExpress

При покупке также сверяйтесь с форматом материнской платы. Подробнее о форматах можно прочитать в статье «В чем разница между материнскими платами E-ATX, ATX, mATX и Mini-ITX».

Какой корпус нужен для mATX, ATX, E-ATX платы?

При подборе комплектующих действует простое правило: mATX для Mini-Tower, ATX для Mid-Tower. Что касается E-ATX, то их можно устанавливать в Mid-Tower (лишь в некоторые модели) и Full-Tower. Совместимость нужно смотреть в каждом конкретном случае. Бывает, что в Mini-Tower также можно установить стандартные платы ATX, но это скорее исключение.

Также учитывайте, если корпус поддерживает стандартный форм-фактор ATX, то и платы меньшего размера в него установить можно.

Охлаждение

Основная задача любого корпуса — охлаждать комплектующие. Поэтому в нем должно быть достаточно посадочных мест для вентиляторов. Чем их больше, тем лучше и тем больше вариантов организации воздушных потоков у вас будет.

Брать корпус с одним фронтальным вентилятором под горячие комплектующие — затея так себе. Оптимально, когда вперед можно установить два-три вентилятора и еще два-три назад и на верхнюю крышку.

Фото: Pixabay

Чтобы внутрь не просачивалась пыль, у корпуса должны быть пылевые фильтры. В идеале, если они легкосъемные. Чистить их нужно не так часто, но всякий раз мучиться при демонтаже тоже не вариант. Это не всегда понятно по внешнему облику, поэтому обратитесь к отзывам и обзорам в сети.

Для лучшего охлаждения блока питания ножки корпуса должны быть повыше, особенно если системник будет стоять на ковре с длинным ворсом. Также на ножках должны быть резиновые накладки, чтобы корпус не скользил по полу.

Фронтальная панель

В современных корпусах фронтальная панель бывает глухая или сетчатая. В последнем случае по понятным причинам продуваемость будет лучше. Поэтому для геймерских и высокопроизводительных систем лучше брать именно такие модели. Обычно, в названии сетчатая панель обозначается как mesh.

Боковое окно

Большинство современных корпусов имеют как минимум одну прозрачную стенку. Лучше брать модели с окном из закаленного стекла — оно крепче и не царапается. В то же время оргстекло дешевле, но оно может деформироваться или поцарапаться.

Фото: Unsplash

Покупая корпус с боковым окном, нужно понимать, что сборка потребует больше вложений. Нужно подбирать внешний облик комплектующих, аккуратно прокладывать провода, продумать подсветку и т. п. Такой корпус покупают для красоты, и если не уделять внимание внешнему облику, то в чем тогда смысл всей затеи.

Современный корпус не обязательно должен быть со стеклом. Предложений с глухой стенкой тоже предостаточно. Если вам не надо любоваться на комплектующие, можно смело брать такой вариант.

Стоит ли брать корпус со встроенным БП?

Качественный блок питания сам по себе стоит немало, поэтому быть в комплекте с недорогим корпусом он в принципе не может. Учитывая, что от питания зависит стабильная работа и безопасность комплектующих на этом компоненте системного блока экономить нельзя. Лучше купить хороший блок питания с запасом по мощности и сертификатом 80 PLUS от крупного бренда. Наиболее качественными считаются Super Flower и Seasonic.

На что еще обратить внимание

Фото: Unsplash

Вентиляторы в комплекте. Некоторые модели продаются сразу с предустановленными вентиляторами. Их может быть совершенно разное количество, но это влияет на цену. Смотрите характеристики комплектных «вертушек», если они устраивают, то можно взять корпус с уже предустановленным охлаждением и не тратить время на самостоятельную установку.

Можно брать и пустой корпус, но докупать вентиляторы все равно придется.

Корзины под жесткие диски. В современных корпусах места под классические жесткие диски, обычно, ограничены двумя. Корзина располагается под металлическим кожухом рядом с блоком питания. Хорошо, если корзина съемная, тогда можно установить блок питания любой длины или освободить место под провода.

Также не лишним будет наличие антивибрационных креплений для HDD.

Порты на передней панели. Желательно наличие трех-четырех портов, из которых как минимум один стандарта USB 3.0 (об особенностях наименования стандарта читайте тут). Особенно это актуально для корпусов без отсеков 5,25, куда нельзя установить панель с дополнительными портами. Бывают также модели с портами USB-C и даже слотами под карту памяти.

Отсеки под дисководы. Приводы для оптических дисков уже практически не встречаются. Все же если потребность в них все таки есть, можно купить корпус с современной компоновкой и отсеками 5,25. Для лучшей вентиляции стоит смотреть корпуса с одним слотом.

Это тоже интересно:

Как выбрать оперативку
В чем разница между материнскими платами E-ATX, ATX, mATX и Mini-ITX

В чем разница между материнскими платами E-ATX, ATX, mATX и Mini-ITX

Одна из главных характеристик материнской платы — форм-фактор. Проще говоря, это физический размер самой платы, также особенности компоновки. Самые распространенные форматы: E-ATX, ATX, mATX и Mini-ITX.

Размер

Самое очевидное и наиболее заметное отличие — физический размер платы. Наибольшие габариты имеют платы E-ATX или Extended ATX (305×330 мм), затем идут ATX (305×244 мм), Micro-ATX или mATX (244×244 мм) и самые компактные Mini-ITX (170×170 мм).

Фото: Wikimedia / CC BY 2.0

Сначала, важна совместимость с корпусом, которая также имеет собственную классификацию: Full Tower, Midi Tower, Mini Tower и т. д. Обычно, компьютерные корпуса поддерживают установку сразу под несколько вариантов плат. Так, в корпус формата Mini Tower помещаются как Micro-ATX, так и Mini-ITX. Но установить стандартную плату ATX уже не получится (хотя есть и такие модели).

Если вы хотите собрать компактную систему, то вам нужны материнские платы Micro-ATX или Mini-ITX. Преимущество большого корпуса заключается в лучшей вентиляции, достаточном месте для размещения плат расширения и накопителей, возможности установить высокий кулер или громоздкую систему водяного охлаждения. Другими словами большой корпус банально может вместить больше всего. Будь то, жесткие диски или три видеокарты.

В целом для офисного компьютера серьезное охлаждение не надо, поэтому компактный формат прекрасно подойдет. А вот для мощного игрового или рабочего компьютера нужно выбирать модели с хорошей продуваемостью. Особенно если железо будет разогнано.

Функциональность

Несмотря на то, что платы меньшего размера нельзя полностью считать ущербными или урезанными, все они равно ограничены в функционале. Сначала из-за физического размера: чтобы уменьшить габариты, приходится жертвовать слотами на материнской плате.

На платах Micro-ATX меньше слотов PCI-Express, более того, они могут быть расположены так, что массивная видеокарта (а современные игровые решения все такие) полностью их перекроет. И даже если установить, например, звуковую карту получится, она будет расположена близко к горячей видеокарте. Это в целом не проблема, да и хорошего тут мало.

Таким макаром, получается, что платы Micro-ATX и Mini-ITX зачастую не позволяют установить ничего, кроме видеокарты. Если вам не надо дополнительное оборудование, то недостатком это назвать нельзя. Здесь каждый выбирает индивидуально: компактный размер или дополнительные слоты.

Также среди Micro-ATX чаще встречаются варианты всего с двумя слотами под оперативку, а на Mini-ITX четыре слота и вовсе экзотика. В то же время стандартные ATX оснащены четырьмя слотами и лишь за редким исключением двумя. Все это накладывает дополнительные ограничения на максимальный объем памяти и возможности для апгрейда.

Стоимость

Разница в цене между ATX и Micro-ATX есть, но она не всегда существенная. Все же, если вы хотите собрать компьютер подешевле, вероятнее всего, минимальные цены будут на материнские платы Micro-ATX.

Micro-ATX и ATX платы TUF Gaming. Фото: dns-shop.ru

Что касается плат Mini-ITX, то разброс цен на них довольно большой. Можно найти как дорогие модели, так и поболее доступные. Другое дело, что выбор в целом меньше, чем у ATX и Micro-ATX. Дороже всего будут стоить материнские платы формата E-ATX, потому что это решение преимущественно для рабочих станций.

Выбор Материнской Платы для ПК — Основные параметры выбора

Кроме того, стоит учитывать и стоимость корпуса. Корпуса формата Mini Tower стоят, обычно, дешевле. Во всяком случае в линейке одного производителя. Так что в целом связка Mini Tower + Micro-ATX может быть выгоднее. Корпуса Full Tower самые дорогие.

Согласно e-katalog, цены на Full Tower начинаются от 6000−7000 рублей, обычный Mini Tower можно купить на Aliexpress за чуть более 1000 рублей.

Возможности разгона и производительность

Сам по себе формат материнской платы не может влиять на ее качество и функционал. Все решает качество элементной базы, наличие радиаторов, особенности прошивки, количество фаз питания, используемый чипсет и т. п. Материнская плата Micro-ATX из игровой серии может быть намного лучше офисной модели стандарта ATX.

По таблице, которую составили энтузиасты на Reddit, можно быстро сориентироваться, какая материнская плата, для какого процессора AMD подойдет. Как видим, прямой зависимости производительности от форм-фактора нет. Другое дело, что флагманские и хорошо зарекомендовавшие себя модели материнских плат в большинстве случаев выполнены в формате ATX. Это, например, Taichi от ASRock. Купив такую плату, вы не ошибетесь с выбором.

Что интересно, согласно таблице, даже некоторое Mini-ITX платы вполне справляются с многоядерными процессорами в разгоне.

Какие еще есть форматы

Существуют к тому же другие форматы, но они довольно редкие. Так, еще есть одна увеличенная версия ATX, которая носит название XL-ATX. Но если E-ATX шире стандартной платы, то XL-ATX длиннее (345×262 мм). Также есть удлиненная версия Mini-ITX — Mini-DTX (203×170 мм).

Это тоже интересно:

Как узнать, какая материнская плата установлена на компьютере с Windows
Зачем нужен слот PCI на материнской плате

Артём Саннников

Форм фактор — стандарт, задающий габаритные размеры технического изделия (проще говоря, это размер материнской платы).

Это параметр материнской платы, необходимо учитывать совместно с выбором корпуса. В корпусе есть такой же параметр — форм фактор, он отвечает за размеры материнских плат, которые можно установить в корпус.

Если мы выберем плату, которая не соответствует форм фактору корпуса, то просто не сможем ее установить.

В текущее время, материнские платы сделаны в главном по стандарту — форм фактора ATX.

ATX определяет следующие характеристики:

Геометрические размеры материнских плат;
Общие требования по положению разъёмов и отверстий в корпусе;
Положение блока питания в корпусе;
Геометрические размеры блока питания;
Электрические характеристики блока питания;
Форма и положения ряда разъемов (преимущественно питания);

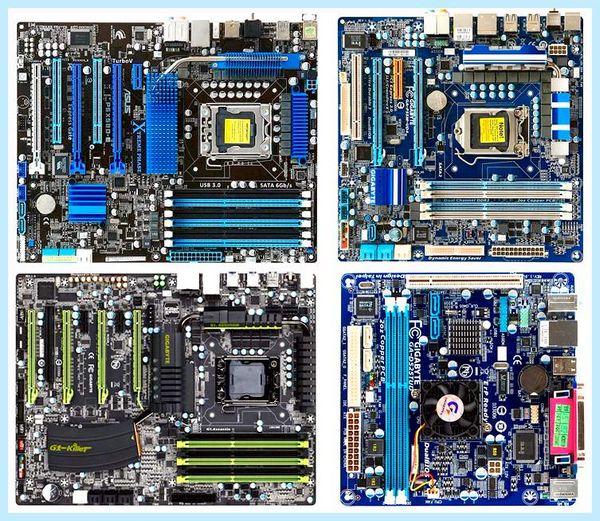

Разновидности материнских плат.

Кроме форм фактора ATX есть и другие размеры материнских плат, но для домашнего компьютера в главном используется форм фактор ATX и micro-ATX.

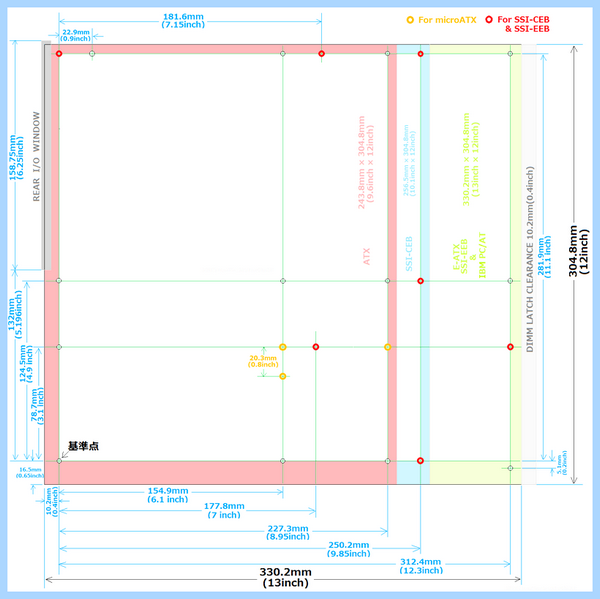

Распространённые размеры плат:

ATX — 30,5 х 24,4 см
Micro-ATX (μATX, mATX,uATX) — 24,4 х 24,4 см
XL-ATX — 32,5 х 24,4 см
Mini-ITX — 17 х 17 см

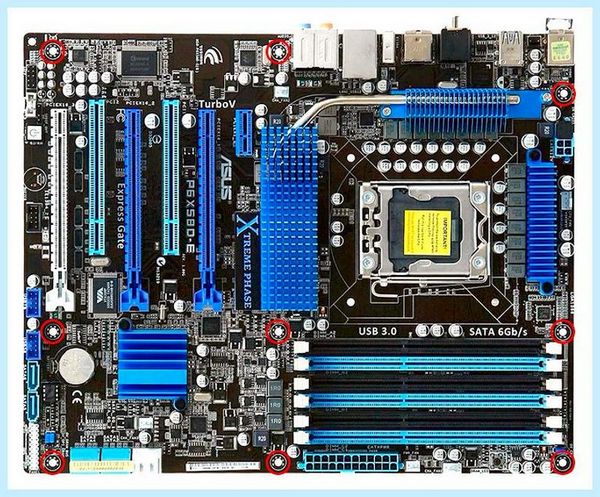

Форм фактор ATX

Полноразмерный вариант материнской платы, и определить размер по внешнему облику, проще всего по монтажным отверстиям — эти отверстия используются для крепления материнской платы в корпусе. В этом размере их должно быть 9 или 10

Форм фактор Micro-ATX

В этом форм факторе уже используется меньше монтажных отверстий, и количество монтажных отверстий может быть от 6 до 8.

Плата форм фактор Micro-ATX заметно меньше по размерам, чем плата ATX. И в связи с этим, на ней меньше установлено разъемов.

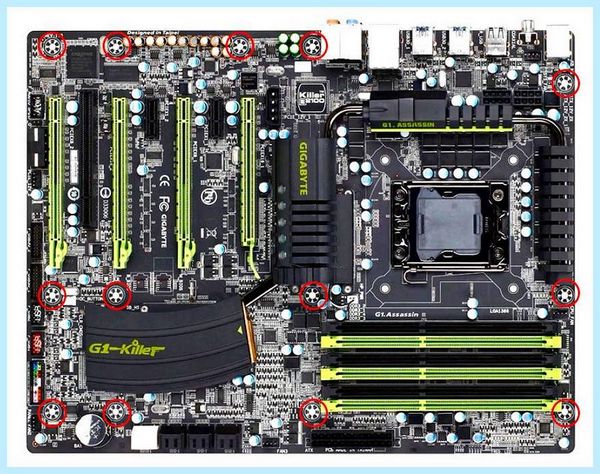

Форм фактор XL-ATX

Для плат с форм фактором XL-ATX, нужно использовать нестандартный корпус. За счет увеличенного размера материнской платы на ней установлено больше разъемов, и количество монтажных отверстий порядком больше.

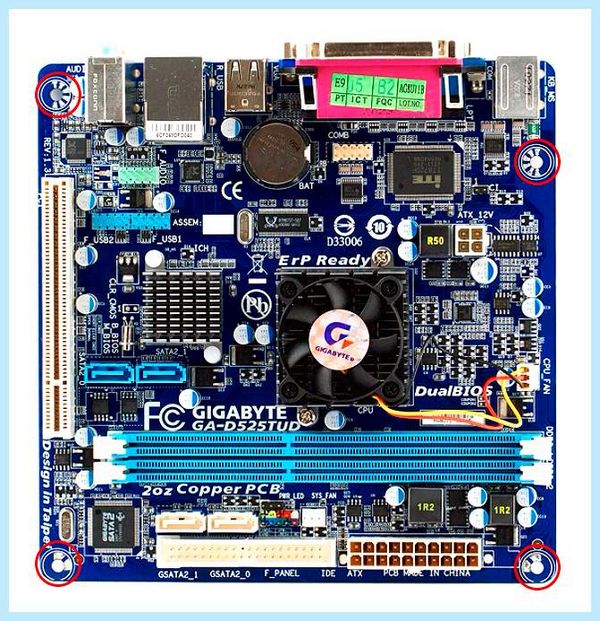

Форм фактор Mini-ITX

Особенностью плат такого форм фактора, будет то, что на ней уже может быть установлен процессор (и если процессор установлен, то заменить его на более мощный нельзя).

Плата очень маленькая всего 17 х 17 см, возможностей у нее еще меньше чем у плат форм фактор Mini-ATX, но плюсом плат Mini-ITX является минимальная мощность и минимальный шум, а так же есть встроенное видео и звук.

Что необходимо иметь ввиду при выборе размера платы?

На материнских платах меньшего размера установлено меньше разъемов, поэтому маленькие материнские платы имеют меньшую функциональность и возможности.
После выбор материнской платы необходимо выбирать соответствующий корпус, чтоб не получилось так, что большая плата не помещается в маленький корпус.

Форм-фактор в описании платы

В кратком описании (ищите такие слова):

ATX
Micro-ATX (μATX, mATX,uATX)
XL-ATX
Mini-ITX

В подробном описании:

Форм-фактор
Формат платы
Form Factor
