Единственное требование к заглушке — это наружные геометрические размеры:
Как выбрать корпус для ПК
Корпуса для ПК выпускаются в вертикальном и горизонтальном вариантах. Вертикальные именуются Tower, а горизонтальные в большинстве случаев называются как Desktop.
Slim-Tower – маленький корпус под материнские платы формата Flex-ATX. Из-за очень близкого расположения частей «начинки» проявляет склонность к перегреву. Его стоит приобрести для придания стильности офисным либо домашним машинам, где употребляется встроенное в микропроцессор видеоядро, которое не нуждаются в дополнительном охлаждении.
Ограниченное внутреннее место Slim-корпуса не позволяет организовать эффективную систему вентиляции. Невзирая на прогрессивность и высшую цена, он не подходит для игровых компов.
Micro-Tower – небольшой вертикальный корпус с поддержкой форм-фактора Micro-ATX и совместимых плат наименьшего размера. Подходит для сборки малогабаритного, функционального домашнего компьютера, обучения либо офисной деятельности. В экономном варианте представляет собой блок с минимумом декора. В продвинутой версии оснащается окнами из закаленного стекла, светодиодной подсветкой, дополнительными вентиляторами и иными наворотами.
Mini-Tower – это малогабаритный вертикальный корпус высотой до 45 см. На столе занимает не достаточно места – по ширине соответствует габаритам Midi. Предназначается для установки системных частей, наименьших либо равных по размеру материнской плате типа Micro-ATX.
Midi-Tower – самый массовый вертикальный типоразмер высотой до 50 см. Лучшая конфигурация дает возможность монтировать материнские платы Standart-ATX, а время от времени и E-ATX. После размещения главных частей остается место для установки дополнительных накопителей и плат расширения.
Midi-Tower – универсальный и стандартный вариант фактически под любые цели. На его базе можно собрать и тихую недорогую систему, и мощнейший игровой компьютер.

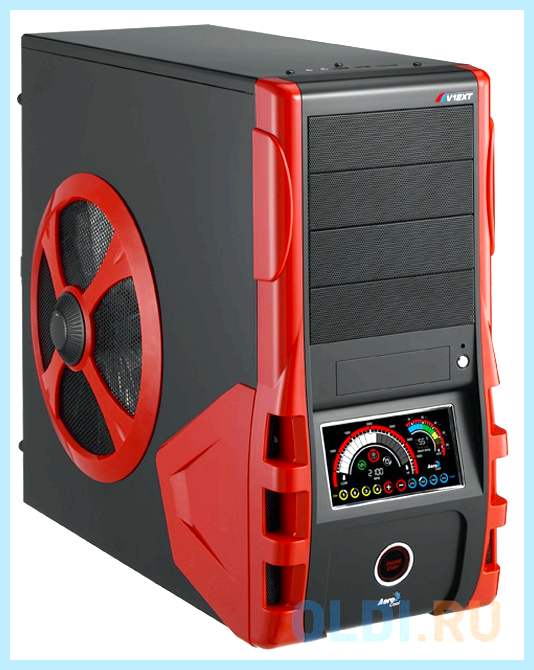

Full-Tower – это большой корпус высотой более 50 см. Приличные габариты позволяют располагать снутри полноразмерные материнские платы E-ATX. Огромное количество свободного места дает возможность устанавливать крупногабаритные системы охлаждения (в том числе жидкостного) и множество дополнительных накопителей.
Ultra- и Super-Tower – наибольшие в линейке вертикальных корпусов с огромным числом мест под накопители и иногда широкими поддонами под двухпроцессорные платы. Их выбирают как основу для серверов или высокопроизводительных рабочих станций. Высокая стоимость делает их не выгодными для домашних и офисных компьютеров, выполняющих стандартные задачи.
Desktop стандартного типа похож на положенный на бок Midi-Tower. Только его высота немного меньше, чем ширина вертикального блока. Это придает форме изящность, но значительно уменьшает допустимую высоту кулера. Корпус поддерживает стандартные и уменьшенные материнские платы.
В некоторых моделях предусмотрена возможность вертикальной установки. Основная область использования – сборка маломощных офисных или домашних компьютеров.
Slim-Desktop представляет собой уменьшенную по всем параметрам версию классического Desktop. На столе смотрится аккуратно, но плохо справляется с охлаждением и не особо позволяет развернуться с апгрейдом.

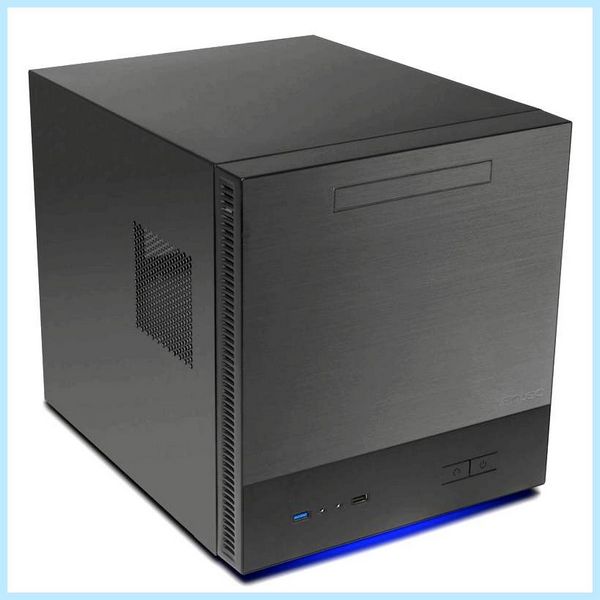

Cube-Desktop – более высокий Desktop.
Не забывайте, что кроме высоты корпуса, форм-фактора материнской платы, количества накопителей нужно учитывать к тому же максимальную высоту кулера процессора и длину видеокарты. Если неверно выбрать корпус по этим параметрам, то из-за слишком большого кулера у вас не закроется боковая стенка, а чересчур длинная видеокарта не встанет в слот, потому что упрется в корзину под накопители.
Для домашней мультимедийной системы
Десктопы, которые располагаются на столе и одновременно служат подставкой под монитор. Для игровых компьютеров не подходят, потому что имеют проблемы с охлаждением. Для работы в офисе также не слишком удобны, потому что занимают много места. Лучший вариант – домашняя мультимедиа.
Бюджетный школьный или офисный корпус
Micro-, Mini- или Slim-Tower без лишних наворотов типа дополнительных приводов и моддинга – если вам необходима рабочая машинка или домашний повседневный компьютер.
Для геймерского железа
Игрокам и любителям прокачать свою технику подойдет корпус формата Midi-Tower. Выбор с прозрачной стенкой, или с дополнительными слотами под охлаждение – не будет лишним для вашего комфорта.
Для геймерского железа и моддинга
Игрокам и любителям моддинга подойдут стильные корпуса разных цветов с прозрачными вставками, подсветкой и прочими декоративными элементами. Возможность апгрейда в корпусах типа Full-Tower практически безгранична.
Профессиональному сисадмину
Специалистам и профессионалам в области информационных технологий и системного администрирования оборудования предлагаются корпуса форматов Super- и Ultra-Tower.
Материал корпуса
По большей части корпус и его боковые стенки производятся из стали, а передняя панель из пластика. Но некоторые модели сделаны из алюминия – они легче и дороже, а на охлаждение это никоим образом не влияет. Так же используют оргстекло для изготовления прозрачных боковых окон, а иногда и самого каркаса.
Направьте внимание на модели с прозрачными стенками из оргстекла — если вам также важна эстетическая составляющая в роли стильного внешнего облика и привлекательной расстановки элитных комплектующих.
Как выбрать корпус под материнскую плату?
Для моддинга
Корпуса с прозрачными и полупрозрачными стенками и/или передней панелью из оргстекла – отличное решение для любителей сделать из системного блока настоящее украшение с подсветкой и необычным дизайном.
Блок питания
Если в корпусе есть блок питания, следует ориентироваться на его мощность и подбирать ее зависимо от задач и собственных потребностей:
- 60 – 160 Вт – обычно стоят в маломощных и компактных Slim-блоках, не рассчитанных на большие нагрузки;
- 200 – 400 Вт – справляются с обслуживанием офисных и домашних компьютеров с интегрированными видеокартами;
- 450 – 600 Вт – подходят для игровых системников с дискретной видеокартой;
- от 700 Вт – обеспечивают работу высокопроизводительных комплексов с 2 и поболее видеокартами, файловых серверов и рабочих станций с многопроцессорным управлением.
Перед покупкой корпуса со встроенным БП, просуммируйте мощность всех энергопотребляющих элементов компьютера и добавьте к получившимся цифрам еще 20-40%. Такой запас позволит блоку не напрягаться при подаче энергоресурса и продлит срок его службы.
Встроенные блоки питания редко отличаются высоким классом и качеством, поэтому рекомендуется приобретать их отдельно.
Корпуса так же отличаются расположением БП – сверху и снизу. БП сверху – устаревший вариант. Блок питания хуже охлаждается, тяжелее грамотно протянуть проводку. БП установленный снизу – лучшее решение, т.к. он не перегревается, а кабели питания можно аккуратно проложить за поддоном материнской платы.
Ну и в целом эффективное охлаждение в таком корпусе организовать намного проще.
Вентиляторы в комплекте
Большая часть корпусов комплектуется одним фронтальным вентилятором. Для офисных компьютеров, преимущественно работающих с текстовыми файлами этого почти всегда хватает. Использование графических редакторов и установка современных игр оказывают на процессор и видеокарту серьезную нагрузку. Для таких целей стоит купить корпус хотя бы с 2, а лучше с 3 вентиляторами.
В характеристиках корпусов всегда указываются свободные места под дополнительные охлаждающие вентиляторы, которые вы можете докупить.
Для мощных игровых блоков, постоянно работающих под нагрузкой, понадобятся дополнительные вентиляторы. В корпусе их может быть встроено от 3 до 5. Такое оснащение защитит систему от перегрева даже при максимальных нагрузках и продлит период службы «железа».
Отсеки 3,5″ и 2,5″
Отсеки 3,5″ и 2,5″ предназначаются для накопителей. В 3,5″ ставятся HDD, а в 2,5″ в главном SSD. Для обычного пользователя достаточно 2-3 слота в сумме. Если требуется хранить большие объемы информации, стоит обратить внимание на модули с 4 и поболее отсеками.
Иногда корпуса снабжаются адаптерами с 2,5″ на 3,5″.
Для удобства корзины в почти всех моделях корпусов повернуты на 90 градусов. Так с накопителями проще работать, легче доставать и подключать. Но по большей части это прерогатива корпусов среднего и высокого ценового сегмента.
Наличие разъемов на передней панели
Основная масса внешних носителей подключается к ПК посредством USB-порта. Когда на фасадной панели есть как минимум 2 таких разъема, это существенно упрощает работу и делает ее более комфортной. Если в наличии имеется USB 3.0 – это еще лучше. Через него передавать большие объемы информации и видео-фалы можно в пару раз быстрее.
Наличие картридера помогает обмениваться данными с продвинутыми гаджетами посредством SD-карт. К аудиоразъему можно подключать колонки или наушники для прослушивания музыки и просмотра фильмов.
Через e-sata или док-станцию легко и быстро подсоединяется обычный HDD или SSD. Это гораздо удобней и не требует вскрытия корпуса.
Atx корпус что это
ATX (Advanced Technology Extended) — форм-фактор для настольных ПК. Начиная с момента своего выхода ны рынок, который произошел в 2001 году, данный форм-фактор выступает в роли лидирующего стандарта на рынке массово-выпускаемых форм-факторов для компьютерных систем.
ATX определяет следующие параметры материнской платы:
- Геометрия материнской платы;
- Базовые требования к положению разъемов и отверстий на корпусе;
- Форма и расположение некоторых разъемов (в главном, разъемов питания);
- Геометрия размеров блока питания;
- Расположение блока питания на корпусе;
- Электрические параметры блока питания;
Размеры плат
Название
Размеры платы (мм)
WTX
Baby-AT
ATX
EATX (Extended)
LPX
microBTX
NLX
Ultra ATX
DTX
Mini-DTX
EBX
microATX (min.)
Mini-ITX
EPIC (Express)
Mini ATX
ESM
Nano-ITX
COM Express
ESMexpress
ETX/XTX
Pico-ITX
PC/104 (-Plus)
ESMini
Qseven
mobile-ITX
CoreExpress
История
Форм-фактор ATX был создан и обнародован среди производителей компьютерных систем в 1995 году. Автором разработки является компания Intel. Стандарт ATX выступил в роли логической альтернативы и эволюционной замены применявшемуся долгое время и уже устаревающему стандарту AT.
micro atx atx разница
Помимо компании Intel, и другие компании-поставщики OEM-техники начали активно выпускать материнские платы и блоки питания к ним (также иные компоненты) в новом форм-факторе ATX. Глобальное вытеснение старого стандарта пришлось на конец 1999 — начало 2001 года. На тот момент, прочие современные стандарты (microATX, flexATX, mini-ITX), в большинстве своем, сохранили внутри себя отпечаток ключевых особенностей стандарта ATX, изменив лишь размеры плат и число слотов.
По ходу своего развития, спецификация ATX прошла следующую эволюцию стандартов:
- ATX 1.0 Standard.
- ATX 1.1 Standard.
- ATX 1.2 Standard.
- ATX 1.3 Standard.
- ATX 2.0 Standard.
- ATX 2.1 Standard.
- ATX 2.2 Standard.
- ATX 2.3 Standard.
В 2003 году компанией Intel был обнародован новый стандарт, получивший название BTX. Он был создан с целью повышения уровня и интенсивности охлаждения системного блока. Замена ATX была обусловлена увеличивающейся тепловой мощностью компонентов компьютера. Сначала, это были процессоры.
Начался новый этап перехода на новый формат, который, впрочем, вскоре прекратился. Большинство представителей компьютерной индустрии отказалось от массового распространения нового формата из-за сокращения рассеиваемой компонентами ПК мощности.
До настоящего времени, ATX и его производные являются наиболее распространенными на рынке форм-факторами, и в обозримом будущем более интересной альтернативы им не намечается.
Ключевые отличия ATX от AT
- За питание процессора отвечает материнская плата. Чтобы обеспечить работу управляющего блока, также некоторых устройств перифирии, на плату направляется дежурное напряжение в 5/3,3 вольт. Несмотря на то, что в почти всех инструкциях в целях безопасной замены компонентов, настоятельно требуют отключать шнур питания из розетки, многие блоки питания ATX оснащены разрывающим выключателем, установленным прямо на корпусе.
- Вентилятор, расположенный на задней стенке блока питания, может быть дополнен или заменен вентилятором размером 12/14 см, который устанавливается на дне блока питания. Это дает возможность создать воздушный поток большого объема при меньших оборотах, что соответственно, приводит к уменьшению уровня шума. Расположение элементов на материнской плате осуществлено таким макаром, что радиатор процессора установлен на пути воздушного потока от вентилятора блока питания.
- Разъем питания стал другим. В целях невозможности некорректного подключения двух похожих друг на друга разъемов питания (как это было в предыдущем стандарте), стандарт ATX оснащен разъемом с ключом, который нельзя подключить неправильно. Из-за увеличения потребляемой мощности, число контактов в ATX-разъеме питания увеличилось сперва до 20, а затем — до 24.
- Получила модернизацию и задняя панель корпуса. Стандарт AT обладал лишь отверстием для разъема клавиатуры на задней панели. Прочие устройства подключались посредством специальных плат с разъемами, устанавливаемых на материнской плате и крепившихся к специальным щелевым прорезям. Стандарт ATX отличается тем, что в нем разъемы для клавиатуры (и мыши) по традиции расположены сверху, остальное место занимает прямоугольное отверстие фиксированного размера, которое, зависимо от производителя материнской платы, может наполняться различными разъемами в произвольном порядке. В комплекте с материнской платой поставляется специальная «заглушка» с прорезями под конкретную материнскую плату. Это очень удобно, поскольку у пользователя появляется позможность применять один и тот же корпус с материнскими платами, оснащенными совершенно разными наборами разъемов. Также, данная «заглушка» обладает еще кое-какими функциями: она сокращает излучаемое ЭМИ и образует единый контур заземления шасси.
Разъемы и заглушка
Металлическая «заглушка», расположенная в задней части корпуса, выполняет очень важную функцию. Благодаря ей, производители материнских плат в процессе интеграции в свои продукты различных интерфейсных устройств, могут вполне свободно располагать разъемы, не проводя при всем этом согласования их положения с производителями корпусов.
Единственное требование к заглушке — это внешние геометрические размеры:
- ширина: 158,75 ± 2 мм;
- высота: 44,45 ± 2 мм;
- толщина в пределах от 0,94 до 1,32 мм;
- скругление панели менее 0,99 мм.
Стандартными разъемами в ATX-корпусе являются:
- PS/2 разъем для подключения клавиатуры и мыши. На некоторых корпусах устанавливается универсальный разъем, поддерживающий оба устройства. Но в текущее время прослеживается общая тенденция смены данного разъема на современный USB-интерфейс. Впрочем, среди бюджетных плат, данные разъемы по-прежнему используются.
- 3,5-мм разъемы (от 3 до 6 штук) интегрированной звуковой платы. В них включены:
- линейный выход (зеленый);
- линейный вход (синий);
- микрофонный вход (розовый);
Кроме того, могут устанавливаться следующие разъемы:
- Параллельный коммуникационный порт;
- Последовательный порт (1-2) — простой 9-контактный разъем;
- Игровой порт для подключения джойстика или синтезатора;
- Цифровые аудиовыходы (коаксиальный и/или оптический);
- Встроенный видеоадаптер;
- Выход интегрированного видео (D-sub, S-Video, DVI или HDMI);
- Второй порт для интегрированных сетевых карт;
- Интерфейс IEEE 1394;
- eSATA;
- Разъем для WiFi-антенны;
- Кнопка быстрой перезагрузки BIOS.
ООО «Альтербит», 197183, Санкт-Петербург, Комендантский проспект, 2 схема проезда
Телефон: (812) 309-2602 ← Звони если хочешь купить сервер, схд, компьютерЧто означает ATX на материнской плате и почему это должно иметь для вас значение
В этой статье я собираюсь убедиться, что вы знаете ответы на этот и связанные с ним вопросы, поэтому без лишних слов давайте начнём «ускоренный курс по ATX».
Что такое АТХ
ATX расшифровывается как Advanced Technology eXtended и относится к форм-фактору, используемому материнскими платами, корпусами и блоками питания ПК.
В этой статье я раскрою значение каждого из них в конкретном контексте, также задам несколько дополнительных вопросов о связанных стандартах и известных корпусах ATX, доступных в текущее время на рынке.
Что означает ATX на материнской плате
В контексте материнской платы форм-фактор ATX определяет размеры, монтажные отверстия, размер панели ввода-вывода, также разъёмы питания и корпуса ПК материнской платы.
Полноразмерная материнская плата ATX имеет размер 12 на 9,6 дюймов (30×24 см), и хотя существуют материнские платы большего и меньшего размера, они определяются в соответствии с другим стандартом, как показано ниже:
Несмотря на то, что технически они могут вместить 6-7 слотов PCIe, материнские платы размера ATX обычно предлагают около двух слотов x16 PCI Express и два дополнительных слота x4 или x1 PCIe. Эти слоты PCIe иногда заменяются слотами для хранения M.2 на современных материнских платах (поскольку диски NVMe M.2 используют более высокую пропускную способность PCI Express).
Добавление 6-7 слотов PCIe на материнскую плату ATX не имело бы особого смысла, так как они могли быть ограничены количеством линий PCIe процессора и набора микросхем.
Материнская плата ATX обычно поставляется с 4 слотами для оперативки.
Давайте поговорим о двух других тесно связанных определениях ATX: корпус ATX и блок питания ATX.

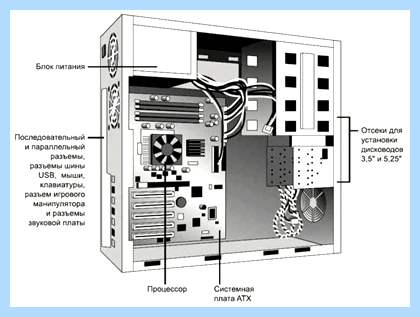

Что означает ATX для компьютерного корпуса
Корпус ПК ATX по-прежнему относится к стандарту материнской платы ATX, но теперь к нему прилагается несколько модификаторов.
Вы увидите такие термины, как ATX Full Tower, ATX Mid Tower, ATX Mini Tower и т.д. Они все будут описывать различные форм-факторы корпусов ПК, в которые можно установить материнские платы ATX и их карты расширения.
В среднем, они по-прежнему будут намного больше, чем корпуса, созданные исключительно для небольших материнских плат Micro ATX и Mini ITX.
Необходимо отметить, что Micro ATX – это отдельный стандарт, а не специальный форм-фактор ATX. Он существенно урезает количество слотов расширения и длину материнской платы,
Что означает ATX для блока питания
ATX обычно обозначает блок питания стандартного размера, созданный для корпусов ATX, также определенный порядок контактов в его силовых кабелях, которые можно будет вставить в соответствующий разъём на материнской плате ATX (24-контактный), 8-контактный процессор и т.д.
Обычно, разница в размерах блоков питания не имеет большого значения, если только вы не используете корпус, который не предназначен для блоков питания обычного размера, как многие корпуса ПК SFF (Small Form Factor).
Даже если блок питания ATX технически подходит, иногда лучше использовать блок питания SFX меньшего размера, чтобы освободить дополнительное место для укладки кабелей в тесном корпусе и улучшить воздушный поток. Это не будет проблемой в корпусе ATX Tower.

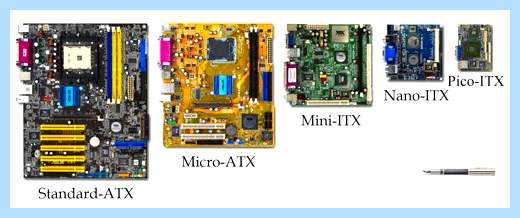

Другие известные стандарты размеров материнских плат
Помимо основного стандарта ATX важно, чтобы вы хотя бы немного знали о других известных стандартах.
Вот краткий обзор:
Micro АТХ
- Максимальное количество слотов PCIe сокращено до 4 с (теоретических) 6-7 с соответствующим изменением высоты.
- Обычно столько же слотов оперативки (4), как и у ATX
Extended ATX
- То же максимальное количество слотов PCIe, что и у ATX, поскольку расширенный ATX увеличивает ширину, а не высоту. Расширенный ATX не добавляет слотов PCI Express больше 7.
- Поскольку E-ATX часто используется для высокопроизводительных процессоров для настольных ПК (с гораздо большим количеством линий PCIe), вы обычно увидите больше полноразмерных слотов PCIe на материнских платах такого размера.
- Расширенные материнские платы ATX шире, чем стандартные материнские платы ATX , и могут поддерживать системы с двумя процессорами, также более 4 слотов ОЗУ – обычно 8 для четырёхканальных / восьмиканальных пакетов ОЗУ.
- «Расширенный ATX», по сути, не является стандартом. В текущее время на рынке конкурируют различные стандарты различной ширины по сравнению со стандартным ATX – и это немного сбивает с толку.
Mini ITX
- Ещё более урезанная от ATX, чем Micro ATX, высота и слоты расширения – теперь на всю материнскую плату всего один слот расширения PCI Express.
- Слоты ОЗУ сокращены со стандартных 4 до 2 слотов ОЗУ. Это также означает уменьшение ширины по сравнению с Micro ATX и ATX, что позволяет Mini ITX поместиться даже в корпуса меньшего размера.
Зачем разбираться в форм-факторах материнских плат
Проверка форм-фактора материнской платы уже даёт хорошее представление о том, насколько она велика, и примерное количество её слотов PCIe и модулей оперативки.
Сопоставление вашей материнской платы ATX с блоком питания ATX и корпусом ATX в значительной степени гарантирует их совместимость.
Материнская плата размера ATX будет иметь монтажные отверстия в том же месте, что и корпус ATX, и она не должна быть слишком широкой, чтобы закрывать какие-либо кабельные проходы к задней части корпуса.
Блок питания ATX, в свою очередь, обеспечит совместимость 24-контактного разъёма питания и 8-контактного разъёма питания процессора с вашей материнской платой ATX.
Проведение исследований с использованием размеров, просмотр изображений деталей и просмотр списков совместимости на веб-сайте производителя – это ежедневный хлеб сборщика ПК, который можно упростить, зная о форм-факторах, таких как ATX.
Часто задаваемые вопросы о формате ATX
Что лучше: Mid Tower или Full Tower ATX?
Вообще говоря, это находится в зависимости от ваших потребностей и от того, насколько хорошо ваше шасси им соответствует.
Если вы, в итоге, получите корпус Full Tower ATX и запустите внутри более или менее стандартную конфигурацию с одной картой расширения, вы, вероятнее всего, столкнетесь с худшим воздушным потоком, чем в меньшем корпусе Mid Tower, если только вы не потратите больше на вентиляторы.
Однако, если вы хотите иметь много дисков, карт расширения или даже жидкостное охлаждение, корпуса Full Tower предлагают больше гибкости для этих вещей.
Похожие статьи
-
P.S. просто умничаю и придираюсь к словам:))) Можно ли установить материнскую плату MicroATX в корпус ATX ? Можно ли установить материнскую плату…
-
Почти во всем это связано с их нишевой ролью на рынке — наименьшее количество производителей выпускают материнские платы Mini-ITX, что значит более…
-
Меньше слотов, соответственно меньше способностей для апгрейда. Потому подходить к покупке нужно серьезней, просчитывая варианты для грядущего улучшения….
