Atx 12v что это

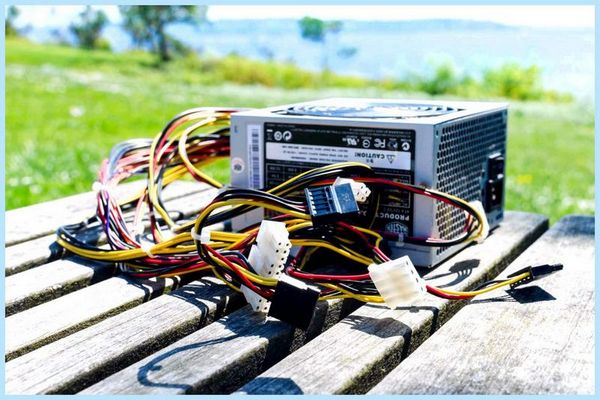

Стандарты блоков питания для ПК
Стандарт ATX12V 2.2
- Похожие статьи

Новенькая спецификация от Intel употребляет разъём на 10 контактов против обыденного 24-контактного, который употребляется на большинстве сборных настольных компов сейчас

Словарь терминов: Блоки питания

Различают такие форм-факторы блоков питания: TFX, SFX, PS3/ATX и ATX.
ATX – более всераспространенный типоразмер блоков питания, которые употребляются в преимущественном большинстве индивидуальных компов. Габариты (ВхШхГ): 8,6х15х14 см.
PS3/ATX – разновидность ATX, отличается более малогабаритными размерами благодаря уменьшенной глубине. Глубина находится в зависимости от модели блока питания – спектр от 10 до 13,9 см.
SFX – блоки питания малогабаритного типоразмера, созданы для маленьких ПК либо домашних кинозалов. С помощью специального адаптера SFX может устанавливаться в корпусе ATX. Габариты (ВхШхГ): 5,15х125х100 см.
TFX – данный типоразмер применяется в корпусах маленький высоты либо необычной формы. Габариты (ВхШхГ): 6,5х8,5х17,5 см. Зависимо от модели БП глубина может быть меньше.

Мощность

от 55 до 3600 Вт

Блок питания обладает данной мощностью.
Этот параметр более важен для блоков питания. Но, чем система сильнее, тем потребление энергии у нее больше.
Для компов, использующихся в кабинетах, мощности 300-400 Вт полностью довольно, а вот массивным ПК для игроков в компьютерные игры будет нужно 450-600 Вт. Блок питания мощностью более 650 Вт нужен для лучших конфигураций с 2-мя видеоплатами.

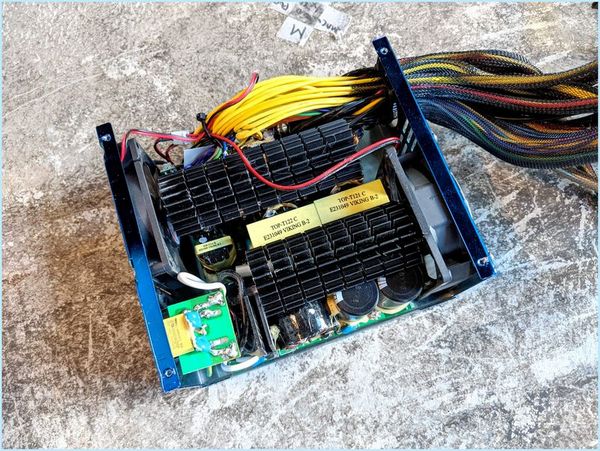

Система охлаждения

Вид охлаждающей системы блока питания. Сейчас выполняются блоки питания с одним, с 2-мя вентиляторами, также те, где вентиляторы отсутствуют — безвентиляторные.
Часто встречающаяся система охлаждения — с одним вентилятором. В экономных моделях инсталлируются 80 мм вентиляторы, эти вентиляторы раскручиваются до нескольких тыщ об/мин, минус — они очень гремят. В более дорогостоящих моделях устанавливают вентиляторы еще большего поперечника — более 120 мм.
Время от времени в массивные блоки питания встраивают и 2-ой вентилятор, эффективность остывания это, естественно, увеличивает, зато осязаемо наращивает уровень шума.
В блоках питания безвентиляторных для того, чтоб рассеивать тепло, используются только радиаторы. Достоинство этого вида блоков питания: они совсем бесшумны. Недочеты – большая цена, также ограничение по мощности (данная охлаждающая система не может на сто процентов охлаждать массивные блоки питания). Сейчас мощность блоков питания, которые не имеют вентиляторов, не превосходит 600 Вт.

Диаметр вентилятора

от 14 до 140 мм

Поперечник установленного в блоке питания вентилятора.
Обычно вентилятор, характеризующийся огромным поперечником, работает на наименьших оборотах, и, соответственно, производит наименьший уровень шума (эффективность остывания не меняется). Если для вас нужна тихая система вентиляции — приобретайте блоки питания с вентилятором, поперечник которого более 120-140 мм.

Диаметр второго вентилятора

от 38 до 140 мм

Поперечник установленного в блоке питания второго вентилятора.
Обычно вентилятор, характеризующийся большим диаметром, охлаждает, работая на меньших оборотах, и производит меньше шума (эффективность охлаждения при всем этом не изменяется).

Скорость вращения вентилятора

Скорость вращения установленного в блоке питания вентилятора.
Чем эта величина больше, тем сильнее шумит вентилятор. В почти всех мощных блоках питания имеется функция автоматического изменения скорости вращения вентилятора зависимо от температуры, данная функция помогает понизить уровень шума.

PFC

Способ коррекции в блоке питания коэффициента мощности (PFC — Power Factor Correction).
Коэффициентом мощности называют величину, полученную в результате деления активной мощности (той мощности, которая идет на полезную работу) на полученную мощность. Чем коэффициент мощности ближе к единице, тем лучше. Разработаны два способа коррекции коэффициента мощности — пассивный способ и активный. Активный способ коррекции гораздо лучше, ведь коэффициент мощности при нем достигает большого значения — 0.95-0.99, а при пассивном способе коррекции — только 0.7-0.75.

Большой коэффициент мощности нужен тем, у кого маломощные ИБП, ведь для обеспечения функционирования блока питания с пассивным PFC необходим гораздо более мощный (примерно на треть) ИБП, чем для обеспечения функционирования блока питания такой же мощности, однако с активным PFC. Кстати, блоки питания, характеризующиеся активным PFC, не такие чувствительные к пониженному напряжению в сети.

Версия ATX12V

Поддерживаемая блоком питания версия стандарта ATX12V.
ATX12V стандарт — это перечень спецификаций, определяющий дизайн блока питания. Данный стандарт ввели после того, как был выпущен процессор Pentium 4. Главное отличие от прежних стандартов – это значительное повышение мощности по линии +12 В (до процессора Pentium 4 подача к процессорам питания осуществлялась по линии +5 В). Главные отличия версий стандарта
1.3 – необходимо наличие для материнской платы 20-pin разъема питания, также наличие для процессора дополнительного 4-pin разъема питания. Ток по линии +12 В — минимум 10 A.
2.0 – необходимо наличие для материнской платы 24-pin разъема питания, также наличие для процессора дополнительного 4-pin разъема питания. Обязательно присутствие как минимум 2-х линий +12V.
2.2 – необходимо наличие для материнской платы 24(20+4)-pin разъема питания, также наличие для процессора дополнительного 4-pin разъема питания.

Версия TFX12V

Блок питания поддерживает стандарт TFX12V. Стандарт Thin Form Factor был разработан для систем малого размера в 2002 году компанией Intel. Для блока питания характерна узкая вытянутая форма. 180-300 Вт – типовая мощность БП.

Поддержка EPS12V

Блок питания поддерживает стандарт EPS12V.
Данный стандарт — для серверов начального уровня. Фирмы, выпускающие блоки питания для домашних компьютеров, упоминают данный стандарт для того, чтобы подчеркнуть надежность своей продукции.

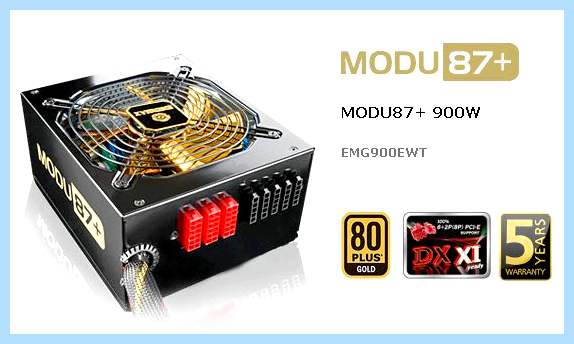

Сертификат 80 PLUS

Соответствие блока питания одному из уровней сертификации подразумевает соответствие данной модели определенным нормативам энергопотребления (КПД блока питания должен быть более 80%). Чем выше уровень сертификации, тем эффективнее блок питания.

Стандарт эффективности

Соответствие блока питания сертификату 80 PLUS. Данный сертификат принадлежит к стандарту 2007 года об энергосбережении (Energy Star 4.0). Блок питания подходит под данный стандарт, если соотношение входной мощности и выходной равно 20/80 (минимум). Другими словами, КПД блока равен более 80%.

Стандарт имеет несколько уровней: Bronze, Gold, Platinum, Silver, Titanium. Чем выше уровень сертификата, тем дороже и поболее эффективнее будет блок питания.

Ток по линии +12V

Максимальное значение силы тока по первой линии +12 В.
На самые «прожорливые» элементы современных компьютеров — на процессор и видеокарту — питание подается по шине +12 В. По этой причине, чем ток по данной шине будет больше, тем будет лучше.
Обычно шину +12 в целях безопасности делят на несколько линий.

Разъемы

Отстегивающиеся кабели

Неиспользуемые кабели можно отстегнуть, тогда они не будут мешать сборке ПК, подключению к нему новых устройств.

Тип разъема для материнской платы

Вид разъема для материнской платы. На материнскую плату через данный разъем подается питание. В современных материнских платах применяется разъем 24-pin, в старых материнских платах был разъем 20-pin. В почти всех выпускаемых сегодня блоках питания имеется разборный разъем 24-pin (20-pin + 4-pin), он нужен для установления совместимости со старыми материнскими платами.

Число разъемов 4-pin CPU

Число разъемов 4-pin CPU.
Через данный разъем на процессор производится подача дополнительного питания. Разъемом 4-pin CPU оборудовано неограниченное количество выпускаемых сегодня материнских плат (около половины).

Число разъемов 4+4 pin CPU

Число разъемов 4+4 pin CPU.
Через данный разъем на процессор подается дополнительное питание. Данный разъем является разборным, он совместим и материнскими платами, имеющими разъем 8-pin CPU, так и с материнскими платами, имеющими разъем 4-pin CPU.

Число разъемов 8-pin CPU

Число разъемов 8-pin CPU.
Через данный разъем на процессор подается дополнительное питание.

Число разъемов 6-pin PCI-E

Число разъемов 6-pin PCI-E.
Выпускающиеся сегодня мощные видеокарты нуждаются в дополнительном питании. Подача на видеокарту питания производится через разъем 6-pin PCI-E.
Если вы планируете собрать CrossFire или SLI систему, тогда вам пригодятся дополнительные разъемы.

Число разъемов 6+2-pin PCI-E

Выпускающиеся сегодня мощные видеокарты нуждаются в дополнительном питании. Подача на видеокарту питания производится через разъем 6+2-pin PCI-E.

Число разъемов 8-pin PCI-E

Число разъемов 8-pin PCI-E.
Выпускающиеся сегодня мощные видеокарты нуждаются в дополнительном питании. Для подачи на видеокарту питания используется разъем 8-pin PCI-E.
Если вы задумали собрать CrossFire или SLI систему, тогда вам пригодятся дополнительные разъемы.

Число разъемов 4-pin IDE

Число разъемов 4-pin IDE.
Благодаря данному разъему на жесткие диски и CD/DVD-приводы, имеющие интерфейс IDE, подается питание.

Число разъемов 15-pin SATA

Число разъемов 15-pin SATA.
Через разъем 15-pin SATA на CD/DVD-приводы и жесткие диски с интерфейсом SATA подается питание.

Число разъемов 4-pin Floppy

Число разъемов 4-pin Floppy.
Благодаря разъему 4-pin Floppy на флоппи-дисковод подается питание.

Входное напряжение

Минимальное

Минимальное значение входного напряжения, которое поддерживает блок питания. Напряжение в сети в разных странах отличается: в Европе и России стандартом считается 220 Вольт, в Японии или США – 110 Вольт. Универсальные БП позволяют поддерживать входное напряжение в определенных диапазонах (диапазон находится в зависимости от модели устройства).

Максимальное

от 65 до 2640 В

Максимальное значение входного напряжения, которое поддерживает блок питания. Напряжение в сети в разных странах отличается: в Европе и России стандартом считается 220 Вольт, в Японии или США – 110 Вольт. Универсальные БП позволяют поддерживать входное напряжение в определенных диапазонах (диапазон находится в зависимости от модели устройства).

Габариты

Ширина

от 20.5 до 415 мм

Как спецификация блоков питания ATX12VO от Intel изменит будущее

Мы не так и часто пишем об источниках питания, но новые спецификации ATX12VO от Intel (на конце – буква О, а не ноль) вскоре начнут реализовываться в готовых блоках питания от OEM-производителей и системных интеграторов, и это – значительное изменение в дизайне блоков питания (БП).

В спецификации ATX12VO сняты ограничения на значения напряжения в БП с целью улучшить стандарты эффективности ПК и удовлетворить строгим правительственным правилам. Но хотя спецификация, на самом деле, убирает из БП напряжения в +3,3 В, +5 В, -12 В и +5 В в режиме ожидания, эти напряжения никуда не исчезнут – они просто перейдут на материнскую плату. Это ещё одно большое изменение, поэтому продолжайте читать, чтобы узнать больше.

Не отбирайте у меня мой БП ATX12V!

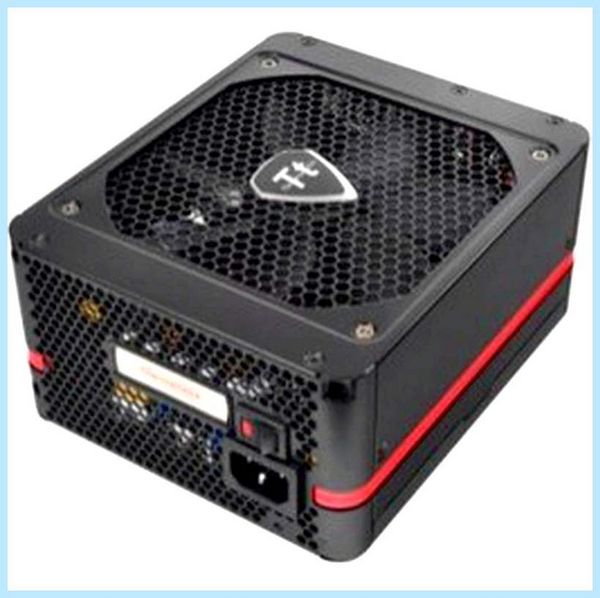

Atx 12v что это Этот параметр более важен для

Без паники, дорогие самоделкины: к вам домой не нагрянут агенты полиции питания, и не заберут ваш любимый ATX БП на 1500 Вт. Сейчас ATX12VO нацеливается на ПК от OEM, некоторые из которых уже самостоятельно вступили на этот путь.

ATX12VO не заменит ATX12V для тех, кто собирает свои компьютеры сами. «Intel планирует продолжать публиковать спецификации для ATX Multi Rail в целях сохранения совместимости с существующими материнскими платами и БП, чтобы у OEM и потребителей было как можно больше вариантов выбора», — рассказали представители Intel журналу PCWorld.

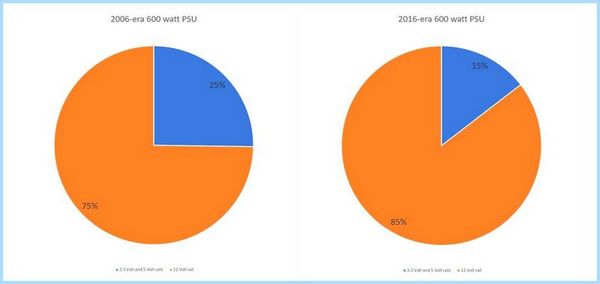

С 2006 по 2016 год напряжения постепенно переходят от 3,3 В и 5,5 В к 12 В.
Слева: БП на 600 Вт 2006 года. Напряжения 3,3 В и 5,5 В использовались в 25% случаев.
Справа: БП на 600 Вт 2016 года. Напряжения 3,3 В и 5,5 В использовались в 15% случаев.

Зачем выбрасывать на обочину напряжения в 3,3 В и 5 В?

И всё же отказ от обязательных напряжений питания в 3,3 В и 5 В, или, как это называли, «линий» [rails], в БП – изменение серьёзное. ПК изначально работали в главном на 5 В, но с течением времени перешли практически полностью на 12 В. Один изготовитель ПК в районе 2006 года производил БП на 600 Вт, в каком 25% мощности обеспечивало напряжения 3,3 В и 5 В. А через десять лет похожий БП на 600 Вт от той же компании уделял этим напряжениям уже 15% мощности.

Эффективность БП (какую часть энергии БП преобразует из переменного тока в розетке в постоянный ток для ПК) также эволюционировала. В 2006 году БП работали с эффективностью в 78%, а в 2016 – с 98%. Это означает, что в 2006 году БП должны были забирать 127 Вт из розетки, чтобы выдавать 99 Вт, а в 2016 году – забирать всего 100 Вт с таким же результатом.

Поскольку ATX12VO отказались от шин питания 3,3В и 5В, большой разъём на 24 контакта существенно уменьшится — до 10 контактного Main Power, и станет похожим на то, что мы уже видели в этом году у Intel Compute Element.

Всё дело в эффективности

Прибавка эффективности – основная причина продвижения ATX12VO. «Настольные компьютеры постоянно увеличивают свою эффективность, и потери преобразования переменного тока в постоянный становятся крупнейшей расходной статьёй в моменты простоя, — рассказали представители Intel журналу PCWorld. – Существующие БП ATX с разными напряжениями (5 В, 3,3 В, 12 В, -12 В, 5В дежурного тока) не работают эффективно на малых нагрузках в современных компьютерах в режиме простоя». Поскольку такой БП отправляет по всем «линиям» напряжения очень малые токи, его эффективность находится на уровне 50-60%.

Новые спецификации ATX12VO значительно улучшают эту эффективность. «Перейдя на единое напряжение, — поясняет Intel, — можно минимизировать потери на преобразование, и достичь 75% эффективности при тех же загрузках».

И хотя увеличение эффективности означает, что энергии будет использовано в меньшей и меньшей степени денег пойдёт энергетической компании, производители ПК предпринимают действия не по своей воле. Им приходится подчиняться всё ужесточающимся правилам, ограничивающим потребление энергии ПК – а именно, требованию калифорнийских властей, которое вступает в силу в июле 2021 года. «Последние правительственные указы касательно энергии требуют от OEM кардинально понизить уровень энергопотребления ПК в режиме простоя», — пояснили в Intel.

Можно было подумать, что калифорнийская комиссия по энергетике сконцентрируется на энергопотреблении настольных компьютеров под нагрузкой, однако регуляторы реально концентрируются на увеличении эффективности в режиме простоя или в режиме сна – по их мнению, это будет наиболее ценно для экономии электроэнергии. Предполагается, что простаивают настольные компьютеры гораздо чаще, чем бывают нагружены.

Производители говорят, очень сложно удовлетворить всё более ужесточающимся требованиям к энергопотреблению в режиме простоя, когда БП выдают 3,3 В и 5 В, поэтому новые спецификации ATX12VO перенесут поддержку этих напряжений на материнские платы.

Как ATX12VO может удешевить БП

ATX12VO несёт с собой перемены, а перемены могут пугать, но не всё так плохо. Один изготовитель БП рассказал PCWorld, что переход на стандарт ATX12VO должен «кардинально» удешевить сборку БП. Джон Героу, директор исследований и разработки производителя БП Corsair согласен, что стоимость должна уменьшиться, а эффективность – вырасти.

Однако эти напряжения никуда не исчезнут, они всё ещё востребованы. «5В до сего времени широко используется, — пояснил Героу. – Он питает SSD, USB-порты и RGB- подсветку. И хотя 3,3 В уже не используется так широко, по словам Героу, Corsair всё же используют это напряжение для питания светодиодов их кулеров AIO.

Эти напряжения переезжают. Это будет уже не небольшая плата в БП – 3,3 В и 5 В будут интегрироваться в материнскую плату.

У такого изменения есть и плюсы и минусы. Героу считает, что оно даст больше возможностей для подстройки БП под конкретные цели. „Можно масштабировать +3,3 В и +5 В точно для того, что необходимо в данной сборке, и менее того“, — сказал Героу. С другой стороны, на материнскую плату добавляются новые функции, что увеличивает её стоимость и требует дефицитного места на плате. И, конечно, эти схемы придётся охлаждать, из-за чего растёт важность вентиляции.

В PCWorld спросили Героу, у кого выше энергоэффективность, у БП или у материнских плат. Героу сказал, что тут всё неоднозначно. „Материнкам приходится делать это в меньших масштабах, поэтому такие маленькие нагрузки легче регулировать с помощью маленьких компонентов“, — пояснил он. Однако, как всем известно, материнские платы – существа нежные. „Эти мелкие компоненты сильнее подвержены повреждениям за счёт “неправильных напряжений», — сказал Героу, — поэтому БП и материнка должны реально работать в одной команде».

12В из блока питания компьютера. Простая переделка компьютерного БП. Подключаем автокомпрессор.

Что думают производители материнских плат

Производители материнок, опрошенные журналом PCWorld, в главном оптимистично отзывались об ATX12VO. Один сообщил журналу, что такой переход позволит облегчить материнским платам управление питанием при загрузке компьютера, с чем могут возникать проблемы при использовании нестандартных БП. Если материнская плата будет управлять всеми тремя напряжениями, она сможет лучше отслеживать и подсчитывать энергопотребление и уменьшить риск аномальных скачков напряжения от БП.

Также опрошенные производители считают, что местный контроль над напряжениями в 5 В и 3,3 В может быть более динамичным, что потенциально может пойти на пользу таким чувствительным к питанию устройствам, как USB и аудиоконтроллеры. Также, по их мнению, такая ситуация поможет улучшить защиту от чрезмерного тока и напряжения.

Однако, по словам наших источников, перенос на материнку и напряжения и разъёмов питания будет означать увеличение нагрузки в виде дополнительных компонентов, увеличение размеров МА и количества слоёв в плате, что означает, что у них будет расти сложность и стоимость. Также по мере надобности использовать очень мощных потребителей – допустим, 1500 Вт – проблему начинает представлять рассеяние тепла.

Ещё один производитель сказал, что ATX12VO показался ему «интересным», и что он может улучшить внутреннюю эстетику систем. Сегодняшние разъёмы питания для ATX12V – толстые, неуклюжие кабели. ATX12VO сделает разъём меньше, а кабель – тоньше, поэтому с ним проще будет обходиться.

Как подключить питание к материнской плате и процессору

Один производитель отметил, что усложнится вопрос уменьшения шума от платы, не говоря уже о вопросах быстродействия. В конечном итоге первая материнка с поддержкой ATX12VO будет, вероятнее всего, дорогой, однако с увеличением объёмов выпуска цены будут падать.

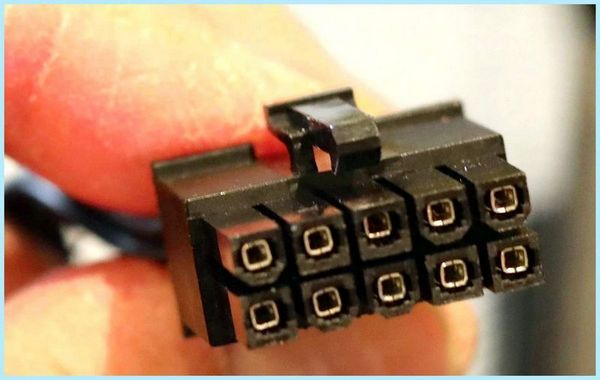

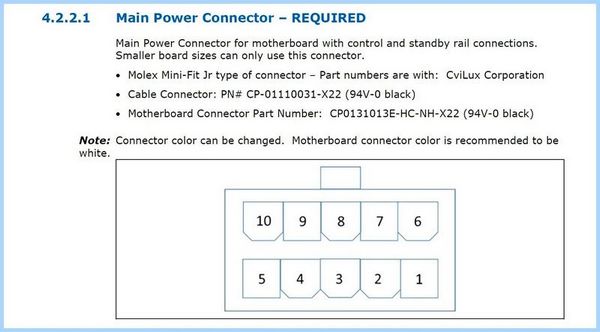

Новая спецификация от Intel использует разъём на 10 контактов против обычного 24-контактного, который используется на большинстве сборных настольных компьютеров сегодня

Пока не для энтузиастов

Впервые спецификации ATX12VO появились в июле 2019 года, однако чёткого графика их реализации пока нет. Intel говорит, что ввод оборудования полностью находится в зависимости от OEM и от того, когда они будут готовы.

Большая часть спецификаций не касается энтузиастов, по крайней мере, пока. Во-первых, потребители обычно начинают волноваться, когда от них требуют покупки новой материнской платы. Во-вторых, спрос и предложение играют в игру, которую один производитель назвал «на слабачка». Производители БП не хотят выпускать продукты по спецификации ATX12VO для энтузиастов-компьютерщиков, пока не существует материнских плат по спецификации ATX12VO.

Производители материнских плат не хотят создавать продукты, пока их не начнут поддерживать производители БП.

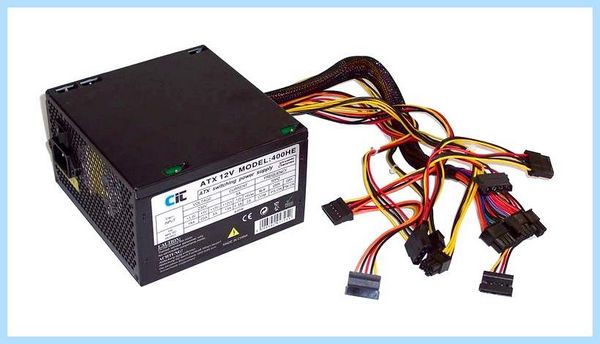

Одна фракция, которая определённо может выиграть от введения ATX12VO – это платы Mini-ITX, которые смогут сэкономить место просто за счёт разъёма. Вопрос лишь в том, сколько места понадобится для того, чтобы добавить на плату 3,3 В и 5 В, также разъёмы питания SATA.

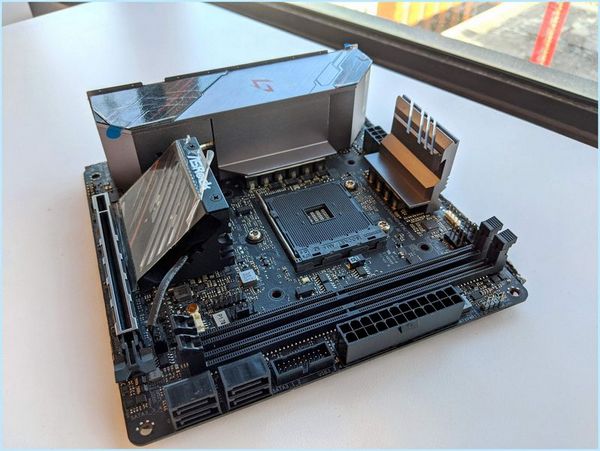

Как будет выглядеть материнская плата будущего с поддержкой ATX12VO?

Пока неизвестно, как будут выглядеть материнская плата с поддержкой ATX12VO, или сколько они будут стоить. Сама плата, вероятнее всего, будет немного пожирнее, поскольку на ней появятся модули управления 3,3 В и 5 В. Судя по спецификациям и отзывам производителей, будущее материнских плат с поддержкой ATX12VO, вероятнее всего, не будут сильно отличаться от существующих.

Основной разъём питания у ATX12VO будет гораздо меньше по размеру, а кабель будет куда как более гибким. Если плате будет достаточно энергии от одного разъёма, возможно от вас даже не потребует подключения дополнительного 8-контактного питания. Спецификация позволяет подводить 12 В через разъём EPS12V.

Одной из проблем может стать подключение накопителей с питанием через SATA – таких, как жёстких дисков или SSD на 2,5″. Сегодня они включаются прямо в БП. На материнских платах с поддержкой ATX12VO нужно будет включать провод питания в материнскую плату, а потом – в накопитель. Спецификации позволяют разместить до шести разъёмов питания, однако их количество будет определять производитель.

Одни и те же разъёмы SATA будут использоваться как для питания накопителей, так и для кулера AIO/CLC или светодиодной подсветки.

Если вы захотите подключить старый добрый разъём Molex, то новые спецификации позволяют производителям БП предлагать такую опцию напрямую, но, естественно, только с напряжением в 12 В. Если вы решите подключать очень старое устройство с Molex и 5 В, вам придётся подключаться к питанию материнской платы с использованием переходника SATA-to-Molex.

Но для любителей собрать собственный компьютер ситуация не сильно изменится. Весь вопрос в том, как всё получится с новыми материнскими платами и БП.

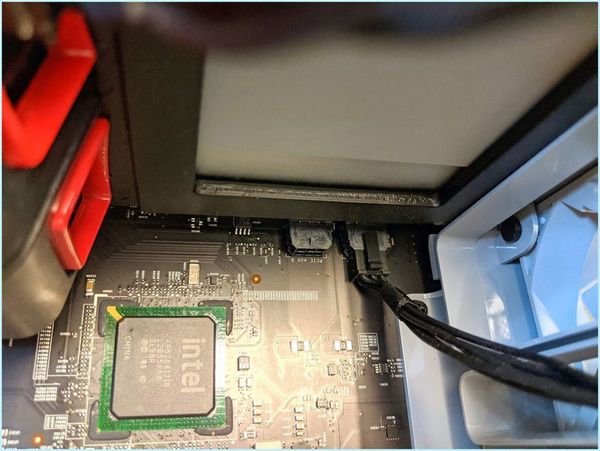

Питание GPU в башенном корпусе Apple Mac Pro идёт через материнскую плату. Похожая система будет у ATX12VO – но только для разъёмов питания SATA

Производство и разработка электроники
Энергия и элементы питания

Правильное качественное питание настольного компьютера можно назвать одним из наиболее важных вопросов, решаемых в процессе конструирования надёжной производительной системы. Разумеется, в современном ПК предостаточно значительно более сложных компонентов, нежели блок питания, однако именно от качества работы последнего в итоге зависит стабильность системы в целом. Впрочем, как и безопасность пользователя: не следует забывать, что БП – это единственный компонент системы, работающий непосредственно с напряжением переменного тока силовой сети.

Компоненты для ПК производят сотни компаний, блоки питания выпускаются фабриками десятка-другого производителей и поступают в продажу под своей торговой маркой или с маркировкой многочисленных OEM-заказчиков. Совместимость разнообразного компьютерного железа с источниками питания определяется сводом индустриальных стандартов, жёстко регламентирующих ключевые параметры качества питания и описывающих дополнительные характеристики в рекомендательной форме.

Основная цель этой публикации – рассказать о ключевых параметрах блоков питания, объяснить разницу между обязательными и рекомендованными характеристиками, другими словами, представить всю необходимую информацию по имеющимся стандартам перед тем, как вы углубитесь в магазинные прайс-листы в поисках подходящего блока питания. Для тех, кто желает изучить требования, предъявляемые к блокам питания более глубоко и детально, в конце этой статьи приведён список ссылок на документы всех ключевых стандартов в этой области.

Стандарты блоков питания для ПК

По общепринятому определению, компьютерный блок питания – это силовой компонент системы, обеспечивающий питанием остальные элементы ПК. Исходя из убеждений схемотехники, БП представляет собой модуль для преобразования переменного тока силовой сети 100-127В (США, Японии и на Тайване, также местами в Южной Америке) или 220-240В (Европа и большинство других стран мира) в постоянный ток с уровнями напряжения, приемлемыми для питания компонентов компьютера.

Блок питания – лишь один из компонентов компьютерной системы, поэтому его ключевые характеристики определяются в качестве одной из многочисленных рекомендаций к системам определённого форм-фактора, а не наоборот. Например, именно стандартный форм-фактор ATX (Advanced Technology Extended), разработанный Intel в 1995 году, определяет габариты и другие характеристики блока питания, а не БП определяет форму систем ATX.

Изначально блоки питания, рассчитанные для работы в настольных компьютерных системах, в большинстве своём рассчитывались согласно требованиям стандарта ATX12V. Так было до версии стандарта ATX12V 2.2 (выпущена в марте 2005), после этого было принято решение объединить в едином документе требования по всем общепринятым форм-факторам настольных платформ, включая CFX12V, LFX12V, ATX12V, SFX12V и TFX12V. С течением времени появился документ «Design Guide for Desktop Platform Form Factors, Revision 1.1» (март 2007), актуальный и до настоящего времени.

Для справки: форм-факторы компьютеров определяются, приемущественно, форматом системных плат, размеры некоторых из них приведены ниже в миллиметрах:

WTX — 356х425
AT – 350х305
Baby-AT – 330х216
BTX- 325х266
ATX- 305х244
LPX – 330х229
microBTX – 264х267
microATX — 244х244
microATX (минимум) – 171х171
FlexATX – 229х191
Mini-ITX – 170х170
Nano-ITX – 120х120
Pico-ITX – 100х72
PC/104 (-Plus) – 96х90
mobile-ITX – 60х60

Таким макаром, если вы увидите в спецификациях блока питания упоминание о «соответствии стандарту ATX12V 2.3», имейте в виду, что такого документа в природе не существует. Последним, отдельно представленным документом был ATX12V 2.2, а маркировка версии «2.3» означает соответствие требованиям подпункта «ATX12V Specific Guidelines 2.3» в выше упомянутом документе руководства по дизайну настольных платформ, версии 1.1, общем для всех настольных форм-факторов.

Несмотря на то, что ATX12V является лишь подмножеством среди других форм-факторов ПК, говоря о настольных системах, мы обычно подразумеваем именно этот стандарт. Если, конечно, не идёт речь о миниатюрных «примочках к телевизору» для просмотра видео, компактных офисных машинках, серверных системах и прочих особых случаях, не вписывающихся в определение домашней или игровой настольной системы. Сегодня речь идёт именно о блоках питания ATX12V.

Также необходимо подчеркнуть, что публикация новых стандартов по блокам питания не отменяет предыдущие рекомендации и требования, как правило, лишь ужесточает их. Поэтому, сегодня мы изучим стандарт ATX12V 2.2, и в дополнение к нему дополнения «ATX12V Specific Guidelines 2.3» из документа «Design Guide for Desktop Platform Form Factors, Revision 1.1».

Требования этих документов можно назвать достаточными для выбора модели БП, подходящей для конструирования системы в целом, однако если говорить о конструировании именно современной системы, к обязательному рассмотрению необходимо принять ещё как минимум один документ – рекомендации 80PLUS.

Так или иначе, часть подводимой к ПК мощности рассеивается непосредственно самим блоком питания процессе его работы. Например, суммарное энергопотребление системы порядка 500 Вт и КПД блока питания уровня 75% на практике означают, что БП тратит на себя четверть потребляемой энергии. Около 125 Вт – а это мощность приличного паяльника, уходят у БП на «обогрев» себя самого! Если же БП обладает более высоким КПД – скажем, 87%, расходы на оплату электричества, равно как и охлаждение системы, можно значительно сократить.

Ещё один интересный пример. Допустим, вы запланировали купить блок питания «с запасом». Мало ли… Выбор пал на блок киловаттной мощности. Запас карман не тянет?

Может быть, но не в случае с блоками питания. Представьте, как будет «вести» себя БП мощностью 1 кВт в системе, критическая нагрузка которой даже на пике не превышает 500 Вт, от силы – 600 Вт. Редкая современная система – даже на 6-ядерном процессоре и паре мощнейших видеокарт, потребляет большую мощность.

Обычно блоки питания выходят на хороший показатель КПД при нагрузке от 40-50% и выше, оптимум – в районе 70-100% нагрузки. При меньшей загруженности коэффициент полезного действия обычно ниже. Посчитаем: киловаттник, да ещё и в случае, если он сертифицирован только по стандарту ATX12V, «обязан» показывать КПД при лёгкой загруженности на уровне 65-72%, другими словами, нагрузив такой БП лишь 400-Вт нагрузкой, более четверти энергии будет затрачено на обогрев, а с учётом того, что большинство производительных настольных систем потребляют при нормальной нагрузке менее 250-350 Вт, потери способны достигать трети всей потребляемой энергии.

Вот почему к рекомендациям 80PLUS не стоит относиться пренебрежительно, как и в целом, к выбору блока питания не стоит подходить по остаточному принципу.

Стандарт ATX12V 2.2

Сначала, стандарт описывает требования ко входному напряжению силовой сети, с которым должен работать блок питания.
