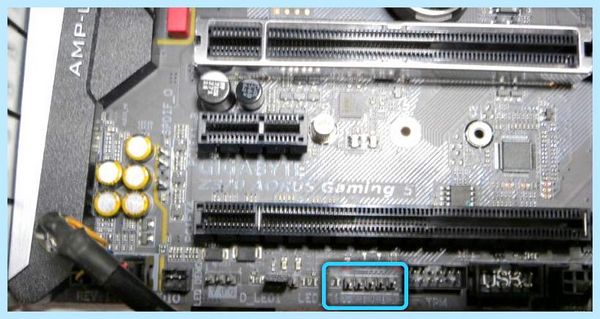

Atx12v на материнской плате Применяется немного иное конструкционное

Контакты на 24-контактном разъёме ATX12V 2.x для питания материнской платы

1.2 Разъемы питания системной платы

Основной разъём питания требуется всегда, но два других являются опциональными и могут отсутствовать. Таким макаром, блок питания ATX либо ATX12V может иметь четыре композиции набора разъёмов:

Только основной разъём питания.
Основной и дополнительный разъёмы.
Основной разъём и коннектор +12 В.
Основной, дополнительный и разъём +12 В.

Более распространёнными являются варианты, включающие только основной разъём питания, также основной разъём и коннектор +12 В. В большинстве материнских плат имеется гнездо для разъёма +12 В, но отсутствует возможность использовать дополнительный 6-контактный коннектор, либо напротив.

Основной 20-контактный разъём питания.

Основной 20-контактный разъём питания, стандартный для всех БП, соответственных спецификациям ATX и ATX12V 1.x, оснащён розеткой Molex Mini-Fit Jr., имеющей контакты, которые фиксируются в штырьках на соответственном гнезде материнской платы. Розетка соответствует спецификации Molex 39-01-2200, а контакты — спецификации 5556. Таким макаром, разъём представляет собой розетку с набором контактов, представленных на приведённой ниже фото. Цветовая маркировка проводов соответствует советам к эталону ATX, но, производитель может использовать иную маркировку, потому что она не является обязательным условием, прописанным в спецификации данного стандарта. На рис.3 изображена розетка вместе с проводами, что позволяет получить представление, каким образом располагаются провода на другой стороне розетки.

Таким макаром, можно видеть, как именно расположены провода при подключении разъёма к материнской плате.

Рис.3 Основной 20-контактный разъём блока питания стандарта ATX

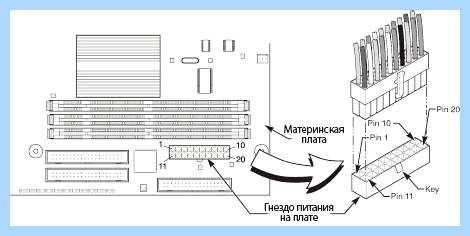

Схема расположения контактов на разъёме ATX 20-pin

24-контактный основной разъём

Начиная с июля 2004 года, на материнских платах начал использоваться новый тип карт расширения — PCI Express. Шина PCI-E обеспечивает подключение графических карт и различных плат расширения, соединив функциональность слотов AGP и слота PCI. Слот, использующий одну линию PCI-E также называется x1 и используется для подключения карт расширения — сетевых контроллеров, звуковых карт и т.д. Шина PCI-E включает слот с широкой пропускной способностью — 16 линий, или x16 — который используется для подключения видеокарт. Во время развития интерфейса стало ясно, что карты PCI-E x16 могут потреблять больше энергии, чем может обеспечить основной 20-контактный и дополнительный 6-контактный разъёмы питания, особенно по линии питания +12 В.

Проблема состояла в том, что основной 20-контактный разъём питания включает всего один +12 В, а новые видеокарты PCI-E требуют больше линий +12 В для обеспечения стабильного питания. По этой причине был добавлен дополнительный разъём питания +12 В, на чём мы более подробно остановимся в дальнейшем, но данный разъём предназначен специально для питания процессора и не используется для питания других устройств. Вместо того, чтобы добавить ещё один дополнительный разъем, компания Intel в итоге решила обновить непосредственно сам основной разъём питания материнской платы.

Результат данных усовершенствований был официально представлен в феврале 2003 года и получил название ATX12V 2.0. Этот стандарт включил два основных изменения относительно стандарта ATX12V 1.x — новый 24-контактный основной разъём питания, также отказ от использования вспомогательного 6-контактного разъёма. Обновлённый разъём получил четыре новых контакта: +3.3 В, +5 В, +12 В и заземление. Наличие дополнительных линий питания обеспечило дополнительную энергию для обеспечения потребностей видеокарт PCI-E, увеличив мощность на 75 Вт, также позволил отказаться от вспомогательного 6-контактного разъёма питания. Гнёзда для нового 24-контактного разъёма питания стали появляться в материнских платах начиная с середины 2004 года.

На рис.4, приведённом ниже, изображена розетка 24-контактного коннектора.

Рис.4 Основной 24-контактный разъём стандарта ATX12V 2.x для питания материнской платы

Материнская плата не стартует

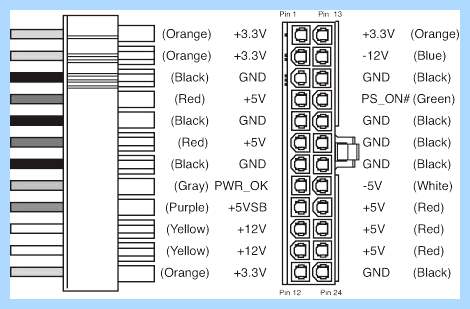

Контакты на 24-контактном разъёме ATX12V 2.x для питания материнской платы

Описание материнской платы

Здравствуйте уважаемый посетитель сайта! В этой статья я расскажу и опешу вам все основные разъемы на материнской плате, и зачем они служат.

И так описание материнской платы мы начнем со главных разъем которые, присутствуют на материнской плате.

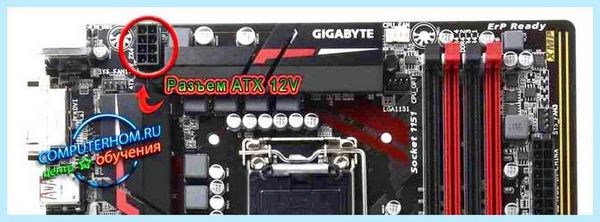

1) Разъем питания ATX_12V

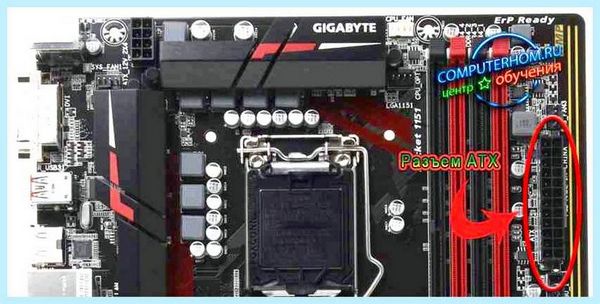

2) Разъем питания ATX
К разъему ATX_12V подключается провод 4pin, 6pin, 8pin, от блока питания, все будет зависеть от вашей материнской платы и ее требований. Разъем ATX_12V предназначен для подачи питания на процессор.

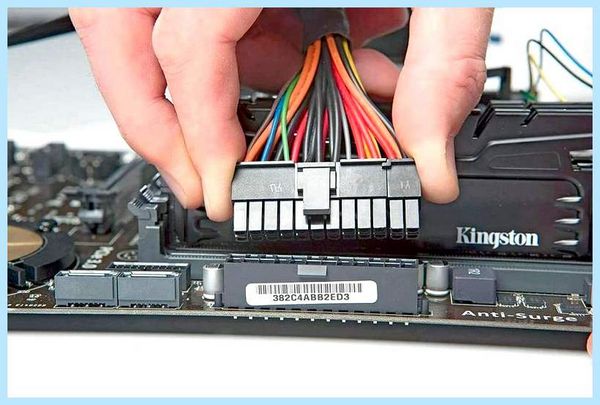

К разъему ATX подключается провод от блок питания с конектором питания 24pin. Разъем ATX предназначен для подачи питания на материнскую плату. Разъем ATX на материнской плате может 20 или 24 контакта, зависимо от модели материнской платы.

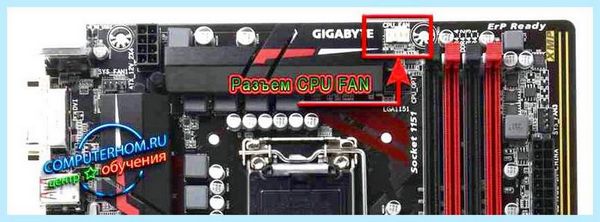

3) Разъем для подключения кулера CPU_FAN

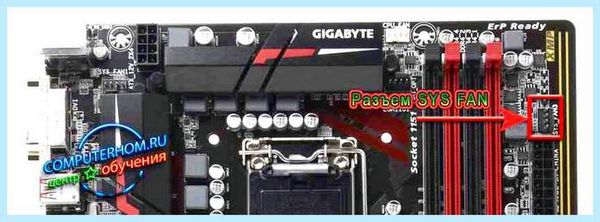

4) Разъем для подключения кулера SYS_FAN1
5) Разъем для подключения кулера SYS_FAN2
6) Разъем для подключения кулера PWR_FAN
В разъем CPU_FAN подключается кулер для процессора, при помощи которого будет происходить охлаждения процессора.

В разъем SYS_FAN1, SYS_FAN2, PWR_FAN подключаются дополнительные вентиляторы для охлаждения корпуса.

7) Разъем флопи-дисковода FDD. К этому разъему подключается шлейф флопи-дисковода. На сегодня на новых материнских платах не производится, потому что разъем FDD не нужен.

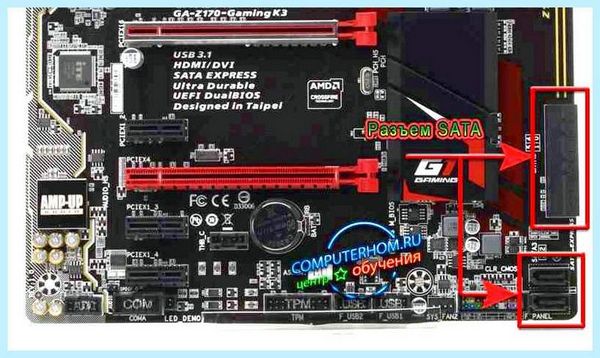

8) К разъему IDE, SATA-II, SATA-III (SATA 6Gb/s), к этим разъемам подключаются жесткие диски и DVD приводы.
Разъем IDE на сегодня на материнских платах не производятся.

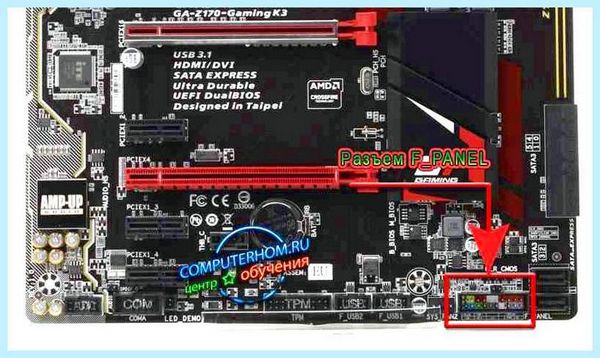

9) Разъем F_PANEL, в этот разъем подключаются провода от корпуса, которые отвечают за перезагрузку компьютера, за выключения компьютера и включения компьютера.

Atx12v на материнской плате эти разъемы подключаются монитор, телевизор

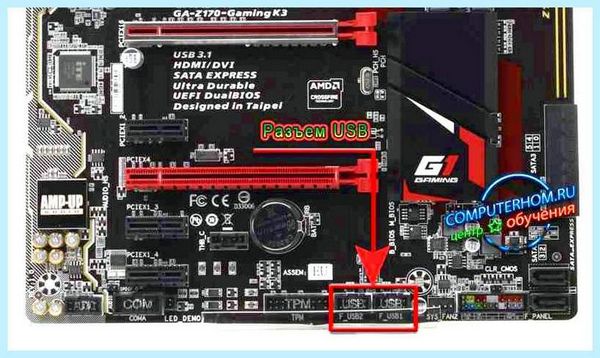

10) Разъем USB, в разъем USB подключаются провода от корпуса от передней панели, для подключения флешки, также дополнительных USB устройств.

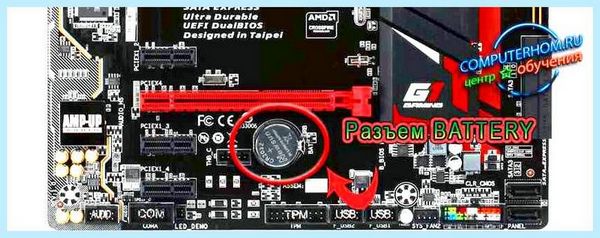

11) Разъем BATTERY, в этот разъем устанавливается батарея, которая сохраняет настройки в BIOS, дату и время на вашем компьютере. Если после выключения компьютера и включения на вашем компьютере сбивается время и дата, то значит, ваша батарейка на вашей материнской плате разрядилась и вам пора ее заменить.

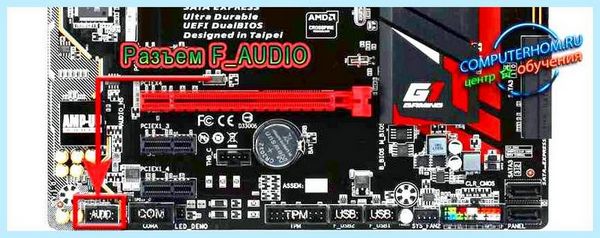

12) Разъем передней аудио панели F_AUDIO, в этот разъем подключаются провода от корпуса передней панели (микрофон наушники).

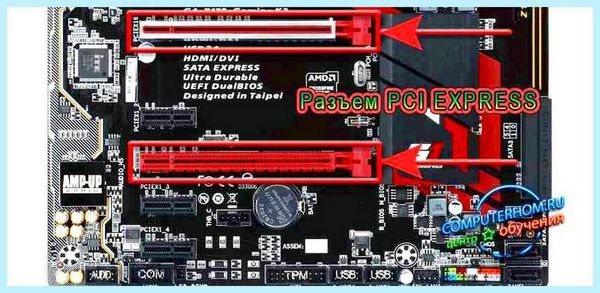

13) Разъем для PCI EXPRESS слот для установки видеокарты.

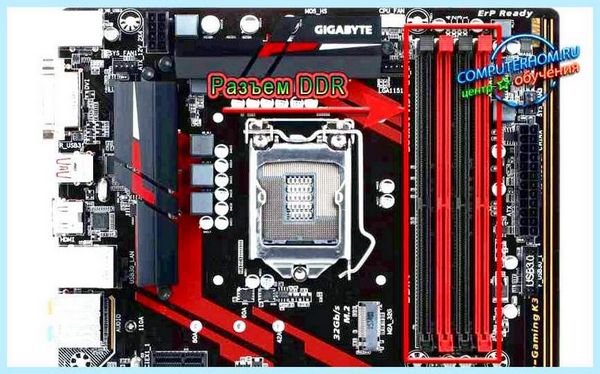

14) Разъем DDR, в этот разъем устанавливаются модули оперативки DDR, DDR2, DDR3, DDR4.
Но до того как устанавливать модули оперативки нужно знать кокой модуль оперативки поддерживает ваша материнская плата и процессор.

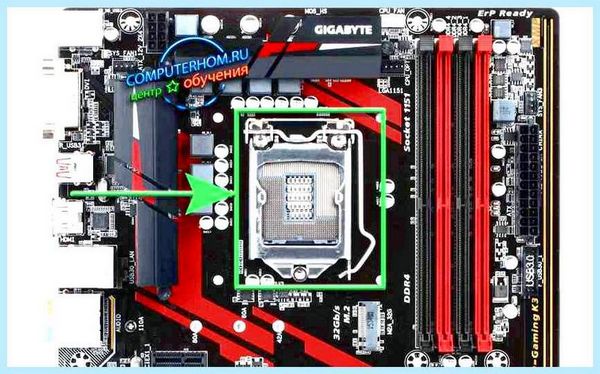

15) Разъем для установки процессора в гнездо, материнские платы производятся двумя фирмами INTEL и AMD и имеют разное гнездо Socket.
Материнская плата с чипсетом INTEL производится со следующим сокетом: Socket478, Socket LGA775, Socket LGA1156, Socket LGA1155, Socket LGA1150, Socket LGA1151, Socket LGA1366, Socket LGA1356, Socket LGA2011.
Материнская плата с чипсетом AMD производится со следующим сокетом: Socket AM2, Socket AM2 plus, Socket AM3, Socket AM3 plus, Socket FM1.

1) Разъем USB и PS/2, в эти разъемы подключаются мышка и клавиатура.
2) Разъем VGA, DVI, HDMI, в эти разъемы подключаются монитор, телевизор, имеющий такой же разъем.
3) Порт USB 3.1
4) Разъем RJ-45 LAN и порт USB 3.0, в разъем RJ-45 LAN подключается сетевой кабель.
5) Разъем Line-out, Line-in, Mic-in, в эти разъемы подключаются колонки и микрофон.
Читайте также — как правильно выбрать хорошую материнскую плату.

На этом у меня все, всем пока, удачи! До новых встреч на сайте computerhom.ru.

Про разъемы питания процессора на материнской плате: какие бывают и варианты их подключения

Всем привет! Сегодня разберем разъем питания процессора: что же все-таки это такое, где он находится на материнской плате, как узнать, какой слот на вашем компе. О том, что такое Sys Fan на материнской плате, можно почитать тут.

И потому что живем мы с вами, как минимум, в 2020 году, не будем копаться в винтажном хламе и разберем только современные коннекторы для CPU. Хотя вообще-то современными их можно назвать с натяжкой — такой формат используется с момента появления процессоров Pentium 4 и Athlon 64, другими словами с 2000 года.

Под эти процессоры разработаны платы стандарта ATX12V, где задействована уже 12-вольтная шина (а не 3,5 вольтная, как это было раньше). Впоследствии с увеличением мощности процессоров для подключения питания CPU был разработан коннектор ATX12V версии 2.2, который почти везде применяется до сего времени.

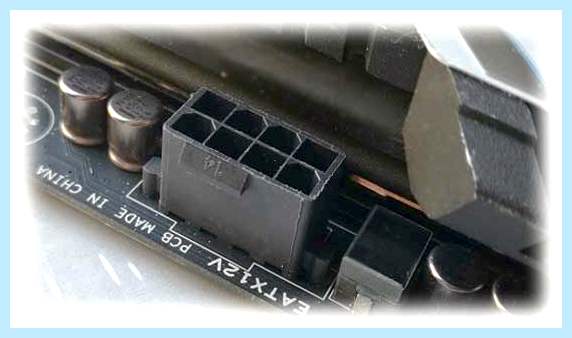

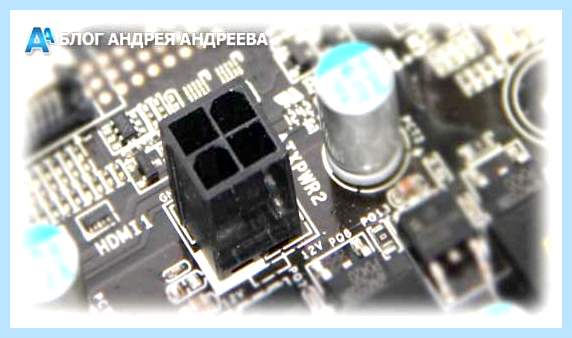

Раньше на большинстве системных плат был установлен 4-pin разъем питания ЦП, который называется ATX P4.Сейчас, в главном в большинстве моделей включая и в топовых системных платах, которые поддерживают очень мощные процессоры, обычно ставится 8-pin коннектор ATX P8.

Не стартует комп. Странный случай, но причину я нашел…

Разница между ними в подаваемом напряжении, ведь чем мощнее ЦП, тем больше его энергопотребление.

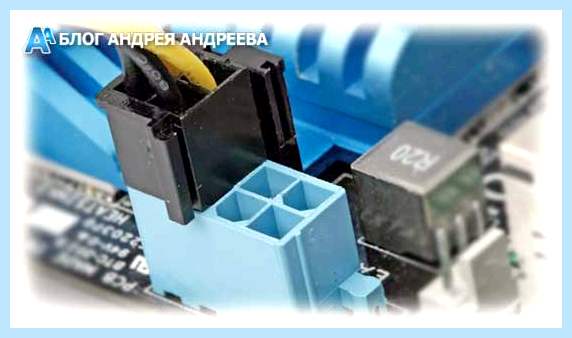

А вот пара 8+4 pin обычно не ставится(но в природе встречаются). Применяется немного иное конструкционное решение: 8 пиновый коннектор оборудован заглушкой, которая перекрывает дополнительный отсек.

Если надо подключить четырехпиновый штекер от БП, он ставится в свободные слоты. Если нужно заюзать восьмипиновый, заглушка снимается и открываются дополнительные слоты.

С тем, как подключить правильно два эти разъема, проблем обычно не возникает. Оба оборудованы специальным замком, который не дает вставить коннекторы неправильно. Несложно и найти его на системной плате: обычно он расположен рядом с сокетом CPU.

И напоследок хочу добавить, что если вы забыли о подключении коннектора питания ЦП от блока, компьютер попросту не запустится. Процессор, который отвечает за работу компа, не получает энергии, и, соответственно, свежая сборка — пока груда железа.

Я специально акцентирую на этом внимание, потому что некоторые начинающие пользователи, которые собрали свой первый компьютер, попросту забывают подключить питание CPU. Начинается хаотическое перемещение по комнате, размахивание руками и поток стенаний, а всего-то было надо подключить коннектор в слот.

Также вам полезными будут статьи «Проверяем и тестируем материнскую плату на работоспособность» и «Допустимые температурные нормы для материнских плат». Подписывайтесь на меня в социальных сетях, чтобы не пропускать уведомления о поступлении новых материалов. До скорой встречи!
