Обычно блоки питания выходят на неплохой показатель КПД при нагрузке от 40-50% и выше, оптимум – в районе 70-100% нагрузки. При наименьшей загруженности коэффициент полезного деяния обычно ниже. Посчитаем: киловаттник, да ещё и в случае, если он сертифицирован только по эталону ATX12V, «должен» демонстрировать КПД при лёгкой загруженности на уровне 65-72%, другими словами, нагрузив таковой БП только 400-Вт нагрузкой, более четверти энергии будет затрачено на подогрев, а с учётом того, что большая часть производительных настольных систем потребляют при обычной нагрузке менее 250-350 Вт, утраты способны достигать трети всей потребляемой энергии.

Качественные БП — основа, теория, стандарты

Правильное высококачественное питание настольного компьютера можно именовать одним из более принципиальных вопросов, решаемых в процессе конструирования надёжной производительной системы. Очевидно, в современном ПК предостаточно существенно более сложных компонент, ежели блок питания, но конкретно от свойства работы последнего в итоге зависит стабильность системы в целом. Вобщем, как и безопасность юзера: не следует забывать, что БП – это единственный компонент системы, работающий конкретно с напряжением переменного тока силовой сети.

Составляющие для ПК создают сотки компаний, блоки питания выпускаются фабриками десятка-другого производителей и поступают в продажу под собственной торговой маркой либо с маркировкой бессчетных OEM-заказчиков. Сопоставимость различного компьютерного железа с источниками питания определяется сводом промышленных эталонов, жёстко регламентирующих главные характеристики свойства питания и описывающих дополнительные характеристики в рекомендательной форме.

Основная цель этой публикации – рассказать о ключевых параметрах блоков питания, объяснить разницу между обязательными и рекомендованными характеристиками, другими словами, представить всю необходимую информацию по имеющимся стандартам перед тем, как вы углубитесь в магазинные прайс-листы в поисках подходящего блока питания. Для тех, кто желает изучить требования, предъявляемые к блокам питания более глубоко и детально, в конце этой статьи приведён список ссылок на документы всех ключевых стандартов в этой области.

Стандарты блоков питания для ПК

По общепринятому определению, компьютерный блок питания – это силовой компонент системы, обеспечивающий питанием остальные элементы ПК. Исходя из убеждений схемотехники, БП представляет собой модуль для преобразования переменного тока силовой сети 100-127В (США, Японии и на Тайване, также местами в Южной Америке) или 220-240В (Европа и большинство других стран мира) в постоянный ток с уровнями напряжения, приемлемыми для питания компонентов компьютера.

Блок питания – лишь один из компонентов компьютерной системы, поэтому его ключевые характеристики определяются в качестве одной из многочисленных рекомендаций к системам определённого форм-фактора, а не наоборот. Например, именно стандартный форм-фактор ATX (Advanced Technology Extended), разработанный Intel в 1995 году, определяет габариты и другие характеристики блока питания, а не БП определяет форму систем ATX.

Изначально блоки питания, рассчитанные для работы в настольных компьютерных системах, в большинстве своём рассчитывались согласно требованиям стандарта ATX12V. Так было до версии стандарта ATX12V 2.2 (выпущена в марте 2005), после этого было принято решение объединить в едином документе требования по всем общепринятым форм-факторам настольных платформ, включая CFX12V, LFX12V, ATX12V, SFX12V и TFX12V. С течением времени появился документ «Design Guide for Desktop Platform Form Factors, Revision 1.1» (март 2007), актуальный и до настоящего времени.

Для справки: форм-факторы компьютеров определяются, приемущественно, форматом системных плат, размеры некоторых из них приведены ниже в миллиметрах:

• WTX — 356х425
• AT – 350х305
• Baby-AT – 330х216
• BTX- 325х266
• ATX- 305х244
• LPX – 330х229
• microBTX – 264х267
• microATX — 244х244
• microATX (минимум) – 171х171
• FlexATX – 229х191
• Mini-ITX – 170х170
• Nano-ITX – 120х120
• Pico-ITX – 100х72
• PC/104 (-Plus) – 96х90
• mobile-ITX – 60х60

Таким макаром, если вы увидите в спецификациях блока питания упоминание о «соответствии стандарту ATX12V 2.3», имейте в виду, что такого документа в природе не существует. Последним, отдельно представленным документом был ATX12V 2.2, а маркировка версии «2.3» означает соответствие требованиям подпункта «ATX12V Specific Guidelines 2.3» в выше упомянутом документе руководства по дизайну настольных платформ, версии 1.1, общем для всех настольных форм-факторов.

Несмотря на то, что ATX12V является лишь подмножеством среди других форм-факторов ПК, говоря о настольных системах, мы обычно подразумеваем именно этот стандарт. Если, конечно, не идёт речь о миниатюрных «примочках к телевизору» для просмотра видео, компактных офисных машинках, серверных системах и прочих особых случаях, не вписывающихся в определение домашней или игровой настольной системы. Сегодня речь идёт именно о блоках питания ATX12V.

Также необходимо подчеркнуть, что публикация новых стандартов по блокам питания не отменяет предыдущие рекомендации и требования, как правило, лишь ужесточает их. Поэтому, сегодня мы изучим стандарт ATX12V 2.2, и в дополнение к нему дополнения «ATX12V Specific Guidelines 2.3» из документа «Design Guide for Desktop Platform Form Factors, Revision 1.1».

Требования этих документов можно назвать достаточными для выбора модели БП, подходящей для конструирования системы в целом, однако если говорить о конструировании именно современной системы, к обязательному рассмотрению необходимо принять ещё как минимум один документ – рекомендации 80PLUS.

Так или иначе, часть подводимой к ПК мощности рассеивается непосредственно самим блоком питания процессе его работы. Например, суммарное энергопотребление системы порядка 500 Вт и КПД блока питания уровня 75% на практике означают, что БП тратит на себя четверть потребляемой энергии. Около 125 Вт – а это мощность приличного паяльника, уходят у БП на «обогрев» себя самого! Если же БП обладает более высоким КПД – скажем, 87%, расходы на оплату электричества, равно как и охлаждение системы, можно значительно сократить.

Ещё один интересный пример. Допустим, вы запланировали купить блок питания «с запасом». Мало ли… Выбор пал на блок киловаттной мощности. Запас карман не тянет? Может быть, но не в случае с блоками питания.

Представьте, как будет «вести» себя БП мощностью 1 кВт в системе, критическая нагрузка которой даже на пике не превышает 500 Вт, от силы – 600 Вт. Редкая современная система – даже на 6-ядерном процессоре и паре мощнейших видеокарт, потребляет большую мощность.

��ЖДЕМ СЕГОДНЯ ТРЕЙЛЕР 0.23.0��

Обычно блоки питания выходят на хороший показатель КПД при нагрузке от 40-50% и выше, оптимум – в районе 70-100% нагрузки. При меньшей загруженности коэффициент полезного действия обычно ниже. Посчитаем: киловаттник, да ещё и в случае, если он сертифицирован только по стандарту ATX12V, «обязан» показывать КПД при лёгкой загруженности на уровне 65-72%, другими словами, нагрузив такой БП лишь 400-Вт нагрузкой, более четверти энергии будет затрачено на обогрев, а с учётом того, что большинство производительных настольных систем потребляют при нормальной нагрузке менее 250-350 Вт, потери способны достигать трети всей потребляемой энергии.

Вот почему к рекомендациям 80PLUS не стоит относиться пренебрежительно, как и в целом, к выбору блока питания не стоит подходить по остаточному принципу.

Стандарт ATX12V 2.2

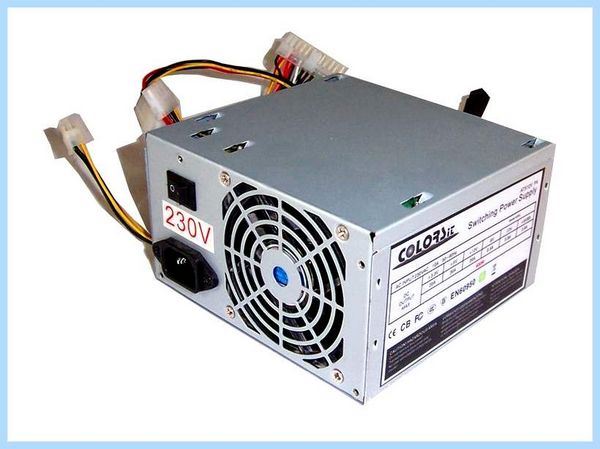

Сначала, стандарт описывает требования ко входному напряжению силовой сети, с которым должен работать блок питания.

Качественные БП — основа, теория, стандарты

Правильное качественное питание настольного компьютера можно назвать одним из наиболее важных вопросов, решаемых в процессе конструирования надёжной производительной системы. Разумеется, в современном ПК предостаточно значительно более сложных компонентов, нежели блок питания, однако именно от качества работы последнего в итоге зависит стабильность системы в целом. Впрочем, как и безопасность пользователя: не следует забывать, что БП – это единственный компонент системы, работающий непосредственно с напряжением переменного тока силовой сети.

Компоненты для ПК производят сотни компаний, блоки питания выпускаются фабриками десятка-другого производителей и поступают в продажу под своей торговой маркой или с маркировкой многочисленных OEM-заказчиков. Совместимость разнообразного компьютерного железа с источниками питания определяется сводом индустриальных стандартов, жёстко регламентирующих ключевые параметры качества питания и описывающих дополнительные характеристики в рекомендательной форме.

Основная цель этой публикации – рассказать о ключевых параметрах блоков питания, объяснить разницу между обязательными и рекомендованными характеристиками, другими словами, представить всю необходимую информацию по имеющимся стандартам перед тем, как вы углубитесь в магазинные прайс-листы в поисках подходящего блока питания. Для тех, кто желает изучить требования, предъявляемые к блокам питания более глубоко и детально, в конце этой статьи приведён список ссылок на документы всех ключевых стандартов в этой области.

Стандарты блоков питания для ПК

По общепринятому определению, компьютерный блок питания – это силовой компонент системы, обеспечивающий питанием остальные элементы ПК. Исходя из убеждений схемотехники, БП представляет собой модуль для преобразования переменного тока силовой сети 100-127В (США, Японии и на Тайване, также местами в Южной Америке) или 220-240В (Европа и большинство других стран мира) в постоянный ток с уровнями напряжения, приемлемыми для питания компонентов компьютера.

Блок питания – лишь один из компонентов компьютерной системы, поэтому его ключевые характеристики определяются в качестве одной из многочисленных рекомендаций к системам определённого форм-фактора, а не наоборот. Например, именно стандартный форм-фактор ATX (Advanced Technology Extended), разработанный Intel в 1995 году, определяет габариты и другие характеристики блока питания, а не БП определяет форму систем ATX.

Изначально блоки питания, рассчитанные для работы в настольных компьютерных системах, в большинстве своём рассчитывались согласно требованиям стандарта ATX12V. Так было до версии стандарта ATX12V 2.2 (выпущена в марте 2005), после этого было принято решение объединить в едином документе требования по всем общепринятым форм-факторам настольных платформ, включая CFX12V, LFX12V, ATX12V, SFX12V и TFX12V. С течением времени появился документ «Design Guide for Desktop Platform Form Factors, Revision 1.1» (март 2007), актуальный и до настоящего времени.

Для справки: форм-факторы компьютеров определяются, приемущественно, форматом системных плат, размеры некоторых из них приведены ниже в миллиметрах:

Распространенная ошибка при подключении блока питания

• WTX — 356х425
• AT – 350х305
• Baby-AT – 330х216
• BTX- 325х266
• ATX- 305х244
• LPX – 330х229
• microBTX – 264х267
• microATX — 244х244
• microATX (минимум) – 171х171
• FlexATX – 229х191
• Mini-ITX – 170х170
• Nano-ITX – 120х120
• Pico-ITX – 100х72
• PC/104 (-Plus) – 96х90
• mobile-ITX – 60х60

Таким макаром, если вы увидите в спецификациях блока питания упоминание о «соответствии стандарту ATX12V 2.3», имейте в виду, что такого документа в природе не существует. Последним, отдельно представленным документом был ATX12V 2.2, а маркировка версии «2.3» означает соответствие требованиям подпункта «ATX12V Specific Guidelines 2.3» в выше упомянутом документе руководства по дизайну настольных платформ, версии 1.1, общем для всех настольных форм-факторов.

Несмотря на то, что ATX12V является лишь подмножеством среди других форм-факторов ПК, говоря о настольных системах, мы обычно подразумеваем именно этот стандарт. Если, конечно, не идёт речь о миниатюрных «примочках к телевизору» для просмотра видео, компактных офисных машинках, серверных системах и прочих особых случаях, не вписывающихся в определение домашней или игровой настольной системы. Сегодня речь идёт именно о блоках питания ATX12V.

Также необходимо подчеркнуть, что публикация новых стандартов по блокам питания не отменяет предыдущие рекомендации и требования, как правило, лишь ужесточает их. Поэтому, сегодня мы изучим стандарт ATX12V 2.2, и в дополнение к нему дополнения «ATX12V Specific Guidelines 2.3» из документа «Design Guide for Desktop Platform Form Factors, Revision 1.1».

Требования этих документов можно назвать достаточными для выбора модели БП, подходящей для конструирования системы в целом, однако если говорить о конструировании именно современной системы, к обязательному рассмотрению необходимо принять ещё как минимум один документ – рекомендации 80PLUS.

Так или иначе, часть подводимой к ПК мощности рассеивается непосредственно самим блоком питания процессе его работы. Например, суммарное энергопотребление системы порядка 500 Вт и КПД блока питания уровня 75% на практике означают, что БП тратит на себя четверть потребляемой энергии. Около 125 Вт – а это мощность приличного паяльника, уходят у БП на «обогрев» себя самого! Если же БП обладает более высоким КПД – скажем, 87%, расходы на оплату электричества, равно как и охлаждение системы, можно значительно сократить.

Ещё один интересный пример. Допустим, вы запланировали купить блок питания «с запасом». Мало ли… Выбор пал на блок киловаттной мощности. Запас карман не тянет?

Может быть, но не в случае с блоками питания. Представьте, как будет «вести» себя БП мощностью 1 кВт в системе, критическая нагрузка которой даже на пике не превышает 500 Вт, от силы – 600 Вт. Редкая современная система – даже на 6-ядерном процессоре и паре мощнейших видеокарт, потребляет большую мощность.

Обычно блоки питания выходят на хороший показатель КПД при нагрузке от 40-50% и выше, оптимум – в районе 70-100% нагрузки. При меньшей загруженности коэффициент полезного действия обычно ниже. Посчитаем: киловаттник, да ещё и в случае, если он сертифицирован только по стандарту ATX12V, «обязан» показывать КПД при лёгкой загруженности на уровне 65-72%, другими словами, нагрузив такой БП лишь 400-Вт нагрузкой, более четверти энергии будет затрачено на обогрев, а с учётом того, что большинство производительных настольных систем потребляют при нормальной нагрузке менее 250-350 Вт, потери способны достигать трети всей потребляемой энергии.

Вот почему к рекомендациям 80PLUS не стоит относиться пренебрежительно, как и в целом, к выбору блока питания не стоит подходить по остаточному принципу.

Стандарт ATX12V 2.2

Сначала, стандарт описывает требования ко входному напряжению силовой сети, с которым должен работать блок питания.

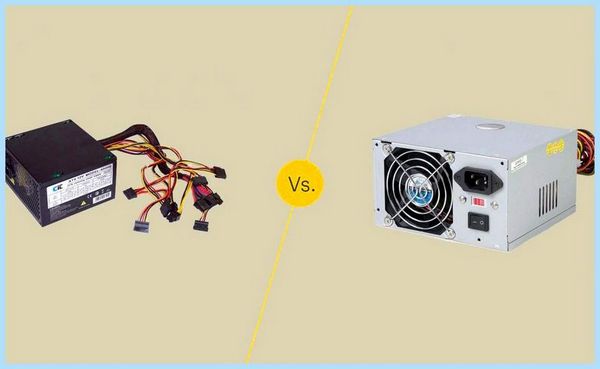

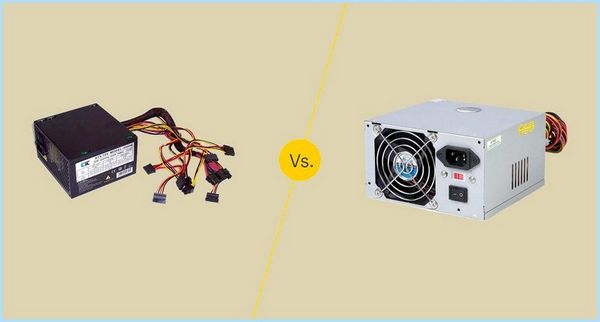

ATX12V против источников питания ATX

ATX и ATX12V являются стандартами спецификации для настольных компьютеров . Приобретая блок питания для настольного ПК, убедитесь, что он соответствует как минимум ATX12V v2.01 или выше. Эти источники питания будут по-прежнему работать с более старыми системами ATX, использующими 20-контактный разъем основного питания, при условии, что на них достаточно места.

Информация в этой статье широко применяется к различным типам источников питания. Перед покупкой убедитесь, что блок питания совместим с вашим компьютером.

Что такое ATX и ATX12V?

Стандарты спецификации десктопа были предназначены для определения различных размеров, макетов и электрических требований, чтобы можно было обмениваться деталями между поставщиками и системами. Оригинальный дизайн Advanced Technology (AT) был разработан в первые годы ПК для IBM-совместимых систем. В связи с изменением требований к электропитанию и конфигурации, в 1995 году в отрасли было разработано новое определение Advanced Technology Extended (ATX). Новый стандарт, известный как ATX12V, был определен в 2000 году, а обновление под названием ATX12V 2.4 используется с 2013 года.

Блоки питания ATX vs. ATX12V

Все компьютерные системы требуют источника питания, способного преобразовывать электрическую мощность от высоковольтных розеток в токи низкого напряжения, используемые компонентами системы. Одной из целей спецификации стандартов является обеспечение обратной совместимости, поэтому источники питания, совместимые с ATX12V, обычно работают с системами ATX, но более старые компоненты ATX не работают с более новыми машинами. Различия между текущими стандартами ATX12V 2.4 и предыдущими стандартами ATX для блоков питания содержат в себе:

Общие выводы

• Используется 20-контактный разъем питания.
• Требуется 6-контактный вспомогательный разъем питания.
• Требуются разъемы питания Serial ATA.

• Использует 24-контактный разъем питания.
• 6-контактный вспомогательный разъем питания не требуется.
• Используйте двойные 12В рельсы, если больше 20А.

Ваша материнская плата будет самым решающим, какой источник питания использовать. Обязательно проверьте, есть ли на материнской плате 20-контактный или 24-контактный разъем. Если вы не уверены, всегда обращайтесь к производителю вашей материнской платы для правильного питания.

Разъемы являются ключевыми

• 20-контактный стандарт.
• Не может использоваться на новых материнских платах.

• Может иметь конфигурацию с 20 или 24 контактами.
• Разъемы могут иметь отдельный 4-контактный разъем Molex. (Только 20-контактный)
• Обратная совместимость с ATX.

24-контактный разъем питания

Наиболее заметное изменение с ATX на ATX12V — это количество контактов разъема. PCI Express имеет потребляемую мощность 75 Вт, что было невозможно с более старым 20-контактным разъемом, поэтому были добавлены четыре дополнительных контакта для подачи дополнительного питания через 12-вольтовые шины.

Разъемы Serial ATA

Даже через разъемы Serial ATA можно найти в почти всех источниках питания ATX v1.3, они не являются обязательными для стандарта. Быстрое внедрение дисков SATA заставило стандарт ATX12V увеличить минимальное количество разъемов на блоках питания. Старые блоки ATX v1.3 обычно предоставляют только два, в то время как более новые блоки имеют четыре или более.

Расположение выводов на ATX12V устроено так, что 24-контактный разъем питания можно использовать на старых материнских платах ATX с 20-контактным разъемом. Предостережение состоит в том, что четыре дополнительных контакта будут располагаться сбоку от разъема питания на материнской плате, поэтому убедитесь, что для дополнительных контактов достаточно свободного пространства, если вы планируете использовать модуль ATX12V с более старой материнской платой ATX.

Рельсы не только для поездов

• Работает от + 3.3В или + 5В.
• Обычно используется один рельс.
• Не так энергоэффективно.

• Работает от + 12В,
• Может иметь несколько рельсов.
• Дополнительные рельсы дают лучшую энергоэффективность.

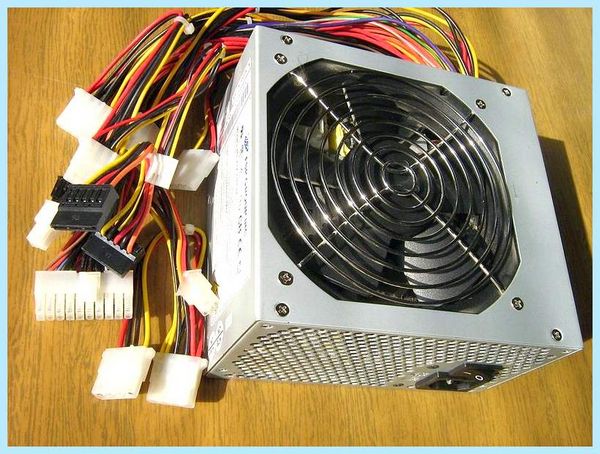

Двойные 12В рельсы

Поскольку требования к питанию для процессоров, приводов и вентиляторов продолжают расти, количество энергии, подаваемой по 12-вольтовым шинам от источника питания, также выросло. Чтобы решить эту проблему, стандарт ATX12V теперь требует разделить шину 12 В на две отдельные шины для любого источника питания, который производит чрезвычайно высокую силу тока. Некоторые источники питания высокой мощности даже имеют три независимых 12-вольтовых рельса для повышения стабильности.

Блоки питания ATX обычно используют только одну шину с напряжением 3,3 В или 5 В. Некоторые повышенные требования к мощности требуют дополнительной мощности. Вы можете найти некоторые блоки питания ATX с дополнительной шиной для обеспечения этой дополнительной мощности. Однако, поскольку блоки питания ATX не могут обеспечить достаточную мощность для современных ПК, вам может быть сложно найти источник питания ATX.

Энергоэффективность

Когда электрический ток преобразуется из напряжения настенной розетки в более низкие уровни напряжения, необходимые для компонентов компьютера, неизбежно возникают некоторые отходы, которые переходят в тепло. Таким макаром, хотя блок питания может обеспечивать мощность 500 Вт, он фактически потребляет больше тока от стены.

Коэффициент энергоэффективности определяет, сколько энергии потребляется от стены по сравнению с выходом на компьютер. В то время как некоторые старые блоки питания ATX имеют КПД ниже 70%, стандарт ATX12V требует минимальный рейтинг эффективности 80%, и существуют блоки питания с гораздо более высокими характеристиками.

Использование более эффективного источника питания для вашего компьютера может снизить ваши расходы на электроэнергию.

Окончательный вердикт: ATX12V — это стандарт мощности

Старые блоки питания ATX просто не обладают мощностью, эффективностью или доступностью ATX12V. Поскольку производители практически прекратили производство, если у вас более старая материнская плата, вам придется полагаться на обратную совместимость ATX12V, чтобы поддерживать работу старого ПК.
