DIMM и SODIMM – чем отличается оперативная память
В одной из моих прошлых статей я писал об оперативки у меня спросили, чем отличатся модуль DIMM от SODIMM. Попутно поговорим и о других вариациях.
Сперва необходимо понять, где вы будете использовать оперативку – в компьютере, ноутбуке или нетбуке. Поэтому нужно определиться не только лишь с характеристиками ОЗУ, да и областью применения.
Содержание:
- Разница DIMM от SODIMM
- Другие типы оперативки
- SIPP
- SIMM
- RIMM (RDRAM)
DIMM и SODIMM – в чем разница оперативной памяти
Все довольно проще, чем кажется – модули DIMM созданы для настольных персональных компьютеров и похожих систем, а SODIMM для ноутбуков, нетбуков и прочих устройств, иногда даже планшетов. Выглядят они почти одинаково, другими словами обычная плата, отличие лишь в размере. Вот здесь смотрим, как выбрать оперативку.

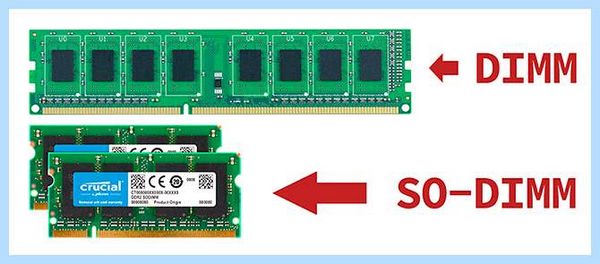

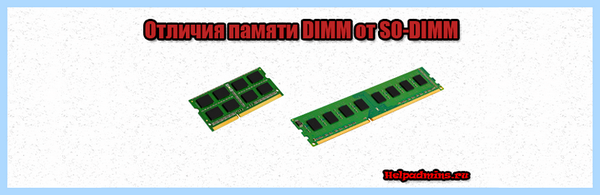

Таким макаром выглядят модули SODIMM и DIMM:
Если быть точным, то первые по размеру составляют 67,6 мм, а вторые 133,35 мм. Также на любом из типов есть специальные ключи, которые предотвращают подключение не той стороной или в не тот интерфейс.
У типа оперативки DIMM количество контактов больше – 240 пин DDR3, а у SODIMM 204. У DDR4 DIMM – 288 пин, а у SODIMM – 260 пин. Другие характеристики могут быть похожи, например, объем памяти, частота и прочее.

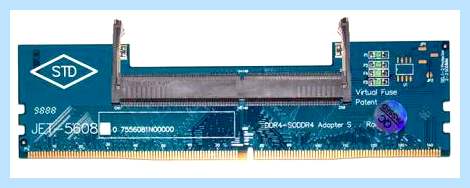

Так же вы можете использовать оперативное запоминающее устройство типа SO-DIMM в настольных ПК, но для этого понадобится специальный переходник, который легко заказать в интернете.
Ранее в этих модулях было отличие в напряжении питания, другими словами для полноразмерных модулей подавалось порядка 1,5 В, а в компактные 1,35 В. Сейчас такой разницы нет.
DIMM
SODIMM
Другие типы оперативной памяти компьютера

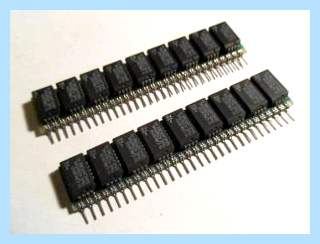

Модули SIPP
Данный тип состоит из обычной печатной платы. Сейчас является большой редкостью. Контакты расположены в одном ряду. Присутствует несколько чипов памяти.
Всего контактов 30.
Эти модули устанавливались на старые системы, а потом были заменены на модули SIMM, которые вместе были совместимы, хотя SIMM в установке оказались проще.
Минус SIPP в том, что при установке они без проблем могли сломаться. Они были очень хрупкими, поэтому переход на SIMM был вынужденной мерой.

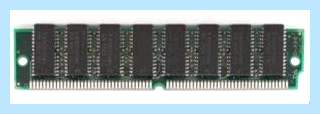

Модули SIMM
Немного похожие на SIPP. Применялись в компьютерных системах 90-х годов. Имели некоторые модификации. Существовали 30-ти и 72-х контактные модули памяти.
Эти же 72-х контактные платы были двух разновидностей – FPM (Fast Page Mode) – использовался до 1995 года и EDO (Extended Data Out) – являющийся более современным и быстрым типом.
Модули RIMM (RDRAM)
Появление таких плашек памяти пришлось на 1996 год. Разработана память компанией Rambus в сотрудничестве с Intel еще в 1996 году. Пропускная способность устройства достигала 1 Гб/с, а затем 4 Гб/с.
Применялась ОЗУ в устройствах PlayStation 2 и Nintendo 64.
В целом существует сильно много типов динамической памяти с произвольным доступом:
- Асинхронная;
- Синхронная;
- Графическая;
- Модули памяти (SIPP, SIMM, DIMM, SO-DIMM, UniDIMM RIMM).
Разница между dimm и sodimm
При выборе оперативки стоит обратить внимание на параметр “Тип” или же второе его название – “Форм фактор”. Практически в любом каталоге ОЗУ после типа памяти DDR2, DDR3, DDR4 также указывается слово DIMM или же SO-DIMM. Чтобы правильно подобрать память к своему компьютеру или ноутбуку нужно знать что это значит.
Отличия SO-DIMM от DIMM
Основным их отличием является физический размер модуля памяти и как следствие – назначение.

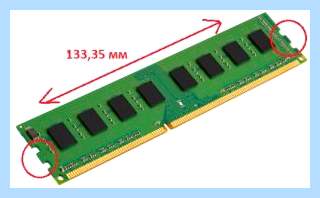

Так DIMM это стандартный полноразмерный форм фактор модуля памяти. Его длина составляет 133,35 мм и применяется он в полноразмерных системных блоках. На торцах расположено по два отверстия для крепления в разъеме, а количество контактов 240 и 288 для DDR3 и DDR4 соответственно.
Модуль ОЗУ DIMM

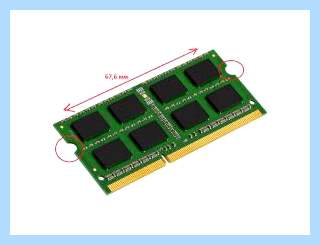

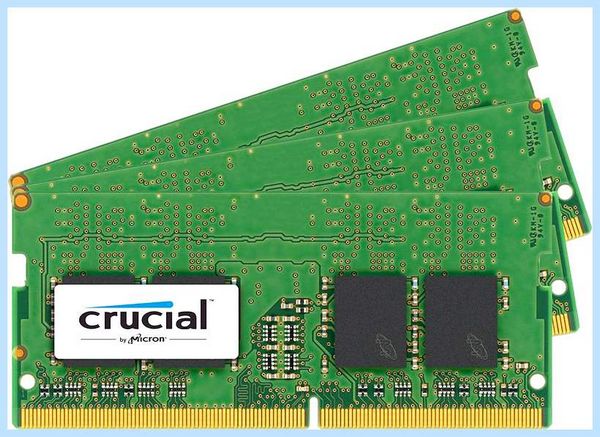

Физический размер модуля SO-DIMM почти вдвое короче модуля типа DIMM и составляет 67,6 мм. При всем этом имеет все один торцевой вырез для крепления, а количество контактов 204 и 260 для DDR3 и DDR4 соответственно. Применяются такие “короткие” модули памяти в ноутбуках, также портативных системах, моноблоках и нетбуках.
SO-DIMM DDR3 РАЗГОН и перепрошивка ОПЕРАТИВНОЙ ПАМЯТИ

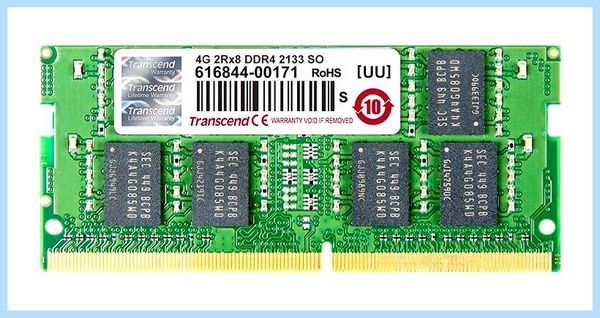

Модуль ОЗУ SO-DIMM
Поэтому до того как покупать оперативку в свой ноутбук или компьютер, для начала нужно посмотреть какая память у вас уже установлена, чтобы правильно подобрать ее по типу “форм-фактору”.

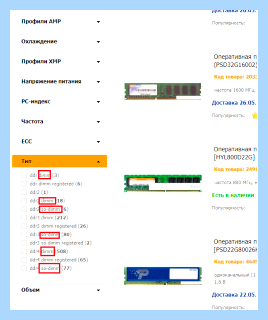

Выбор типа памяти SO-DIMM и DIMM в интернет магазине
Оперативная память SO-DIMM уйдет в прошлое?
Также направьте внимание на наличие буквы L в указании типа ОЗУ.
Вывод
SO-DIMM это тип модуля оперативки размером 67,6 мм, который применяется в ноутбуках и моноблоках. DIMM – стандартная память, размером 133,35 мм, которая применяется в стационарных компьютерах.
Лучшая благодарность автору — репост к себе на страничку:
HyperX Impact DDR4 — SO-DIMM, который смог! Или для чего в ноутбуке 64 ГБ памяти с частотой 3200 МГц?
Для неподготовленных пользователей покупка такого объёма высокочастотной памяти в форм-факторе SO-DIMM может показаться странным решением, но, по сути, такой ход может быть оправдан сразу в нескольких сценариях использования ноутбука или мини-ПК. И в этом материале мы не будем ориентироваться на синтетику – только реальные приложения и игры!

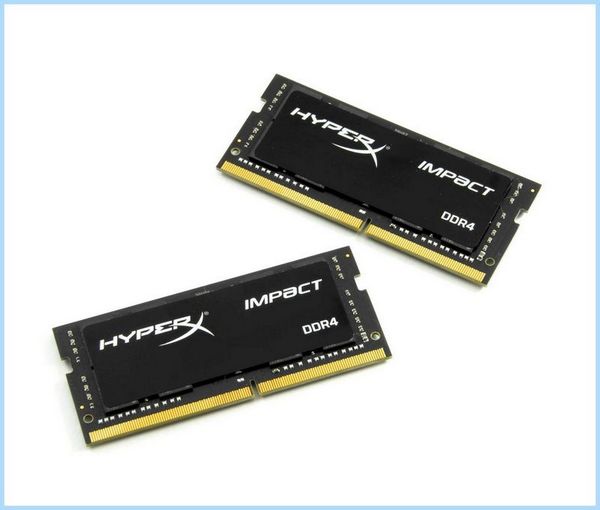

Сразу надо сказать о доступных вариантах HyperX Impact DDR4. На рынке доступны модули объёмом 4, 8 и 16 ГБ как по одиночке, так и в комплектах из 2 или 4 штук. Тактовые частоты можно также выбрать – от 2133 до 3200 МГц. Комбинации доступны не все (например, нет варианта из четырёх 3200 МГц модулей и некоторых других), но каждый сможет найти вариант под свои нужды.
Первый вопрос, который вас волнует – а куда же ставить такую память? Действительно – вариантов не так и много.
Во-первых, существуют материнские платы именно со слотами для SO-DIMM памяти. Самый интересный вариант — X299E-ITX/ac от ASRock. Данная модель способна вместить четыре модуля DDR4 указанного формата практически с полным отсутствием ограничений по частоте – хоть 4000 МГц. На выходе можно получить первоклассную игровую или рабочую систему с разогнанным 18-ядерным процессором, видеокартой GeForce RTX 2080 Ti и 64 ГБ памяти с частотой 3200 МГц, в роли которой и выступает HyperX Impact DDR4.
К слову, на российском рынке аналогов такой памяти в розничной продаже практически нет – иногда проскакивают единичные предложения и только.
Во-вторых, с HyperX Impact DDR4 могут работать игровые ноутбуки. Те, что действительно игровые, а не только лишь в названии. Здесь ещё стоит добавить, что такие конфигурации можно использовать не только лишь для игр. Например, это может быть и переносная рабочая станция, от которой не требуется долгое время автономной работы, но чтобы её можно было переносить между помещениями или брать с собой в длительные рабочие поездки.
В нашем случае таким ноутбуком стала модель Chimera G703 от ASUS ROG.
В-третьих, вложение в такую память может быть заделом на будущее. Если спустя какое-то время планируется обновление платформы, но высокочастотная память не потеряет актуальность. Ну и ситуация с ценами на мировом рынке такова, что стоимость памяти будет только расти. Если только не произойдёт какое-нибудь чудо.
Но это уже тема совсем иного материала.
Следующий ваш вопрос – зачем нужен такой объём, да ещё и с такой высокой частотой?
На него можно было бы ответить просто – для всего. Но это было бы не совсем справедливо. Для демонстрации преимуществ высокочастотных модулей памяти многие сравнивают одноканальный режим и двухканальные, а смотрят на результаты синтетических тестов, которые, хоть и наглядны, но мало кому интересны. В этом материале мы покажем сравнение производительности в реальном использовании. Ведь покупая тот же ноутбук с GTX 1080 на борту вы не будете играть на минимальных или средних настройках?
Также, как и работать в Paint или в стандартном видеоредакторе Windows.
Ещё не следует забывать о том, что многие из нас предпочитают запускать игры, когда в фоне открыт браузер с парой десятков вкладок, которые не грешат занимать достаточно место в оперативки. А современные игры могут без усилий использовать 10 гигабайт памяти и поболее – операционной системе требуется переносить часть данных на системный SSD, что в конечном итоге сводится к потере производительности. Так что 16 ГБ оперативки в современных реалиях – не так и много.
Перейдём от слов к делу.

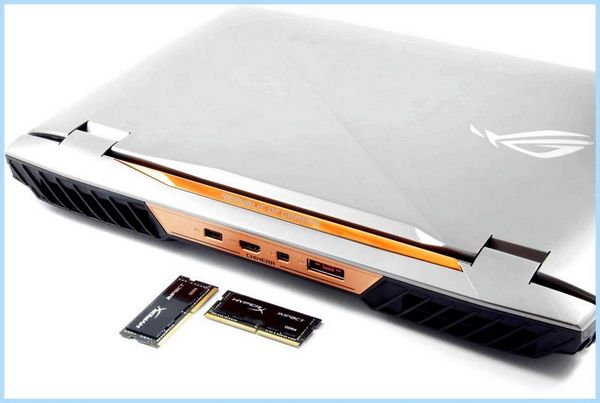

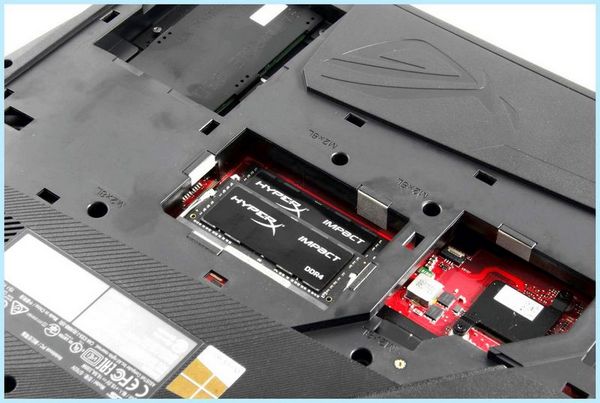

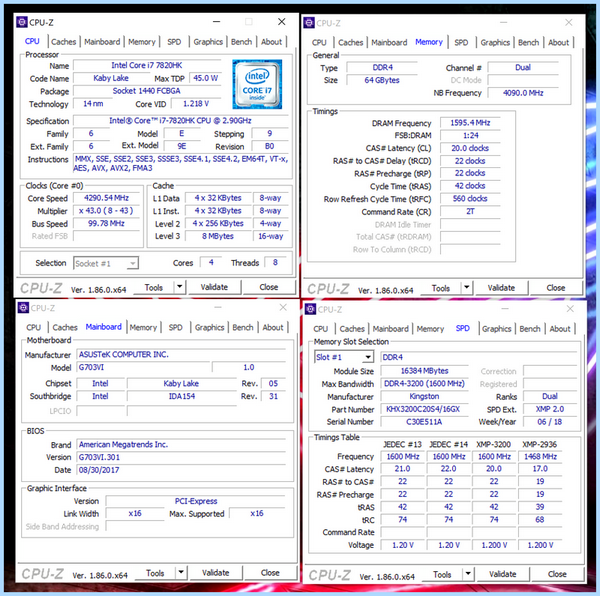

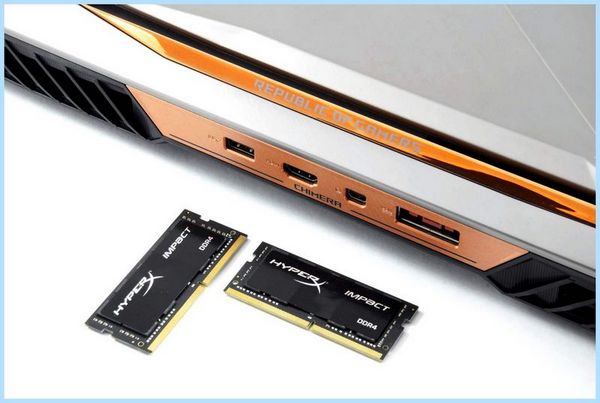

Разместить два комплекта для тестирования мы решили в ноутбуке ASUS ROG Chimera (G703VI).

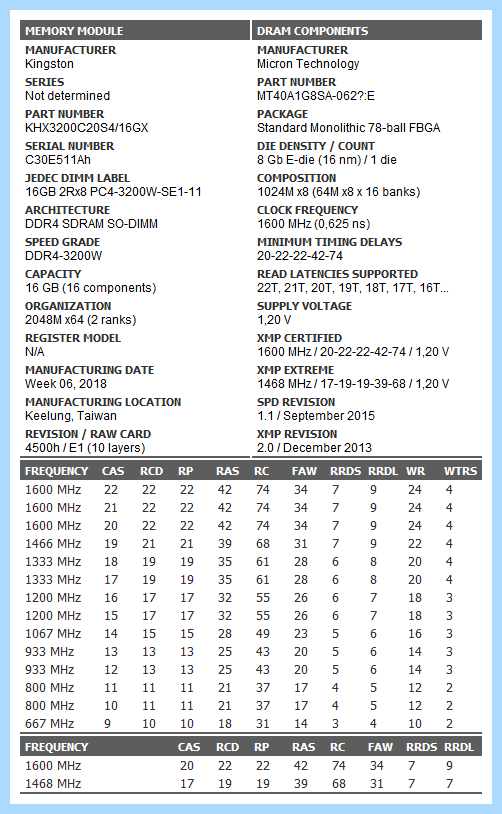

Для любителей подробной информации – скриншот из Thaiphoon Burner.

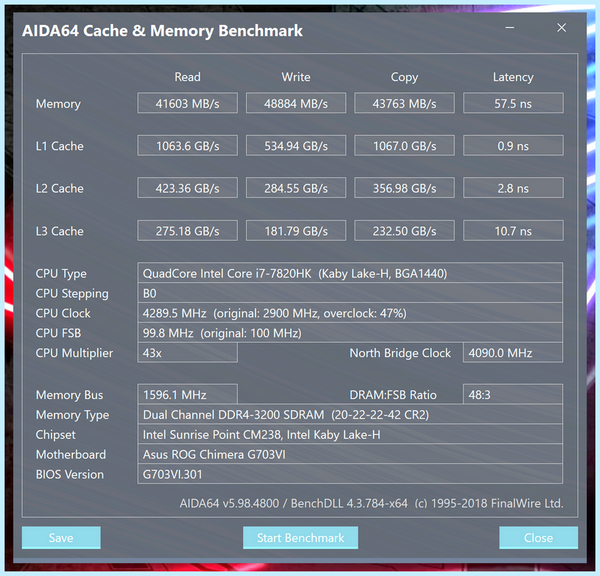

Скорости чтения/записи/копирования весьма и весьма высоки – прирост относительно «стандартных» 2133 МГц моделей – около 20-25%.
Но нас же интересуют тесты в реальных играх и приложениях, не так ли? Во всех случаях настройки были выставлены на доступный в меню настроек максимум.

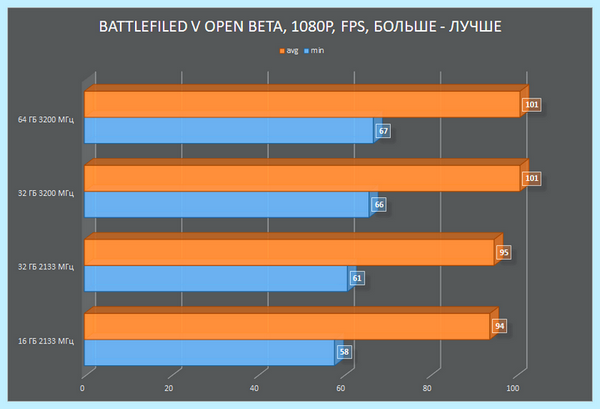

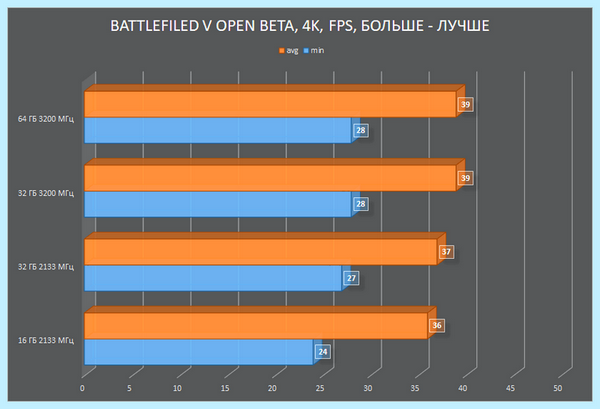

В Battlefield V заметен прирост минимального и среднего количества кадров как в FullHD, так и в 4K разрешении. Онлайн-шутеры неплохо реагируют и на увеличение объёма самой памяти, и на её частоту.

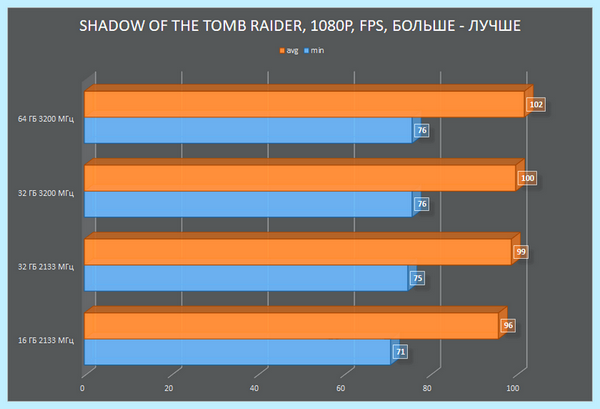

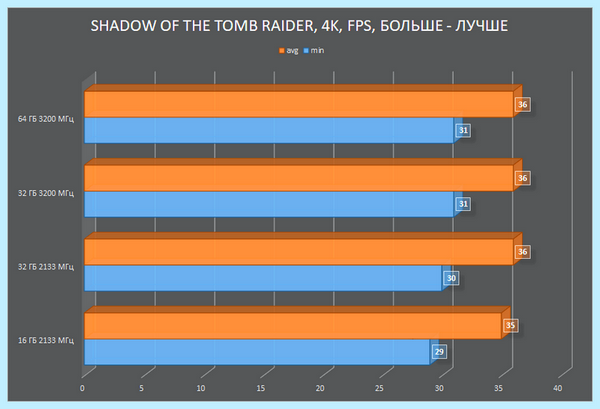

Похождения Лары Крофт в новейшей Shadow of the Tomb Raider не обошлись без повышения производительности, хоть и её увеличение было незначительным.

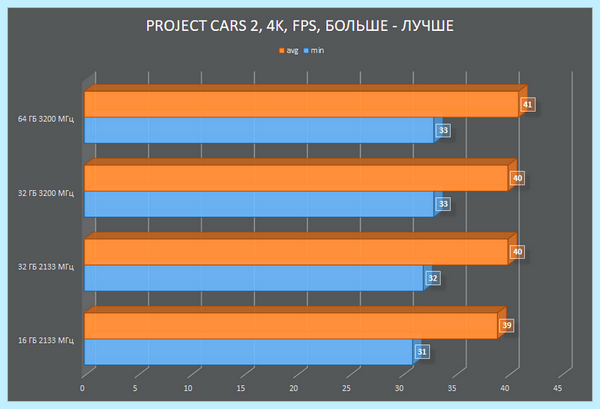

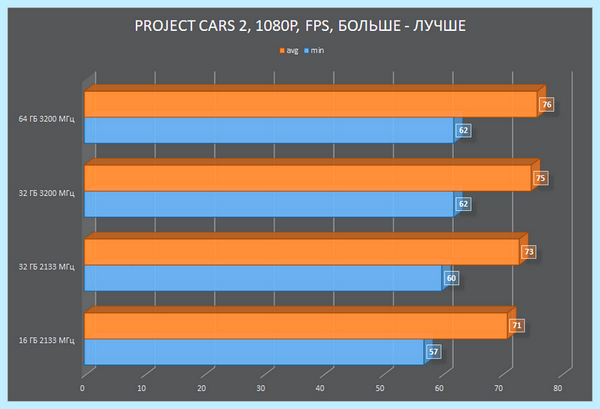

Гоночный симулятор Project Cars 2 реагирует как на увеличение объёма памяти, так и на её частоту.

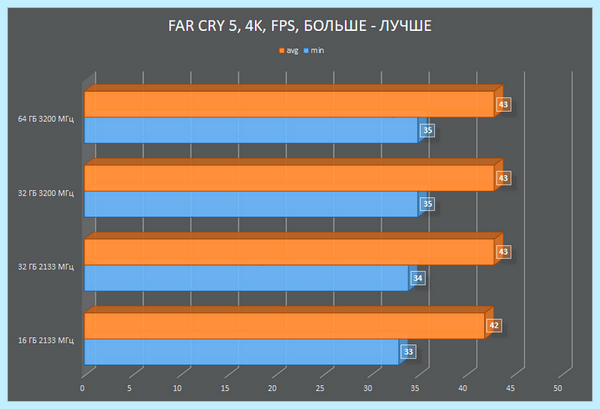

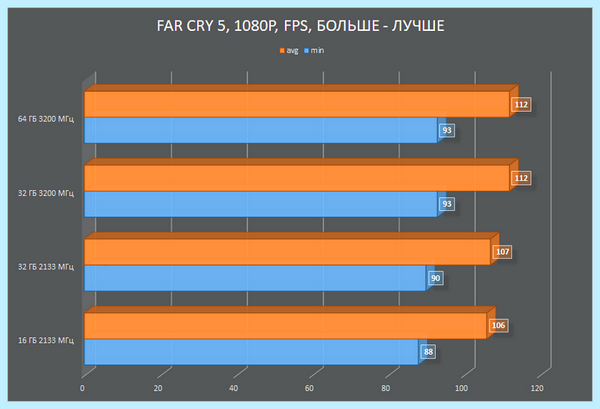

Те, кто всеми силами борются с фанатиками Far Cry 5, также будут вознаграждены некоторым увеличением производительности.

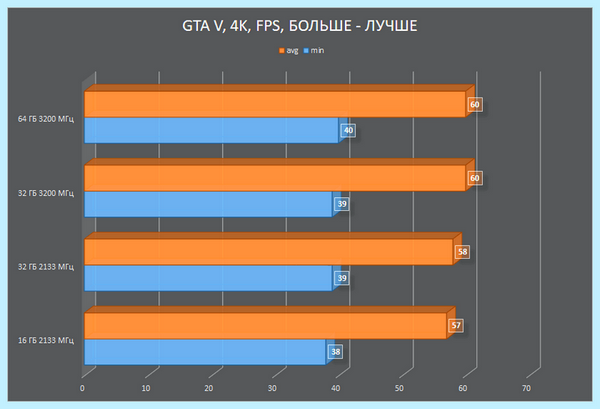

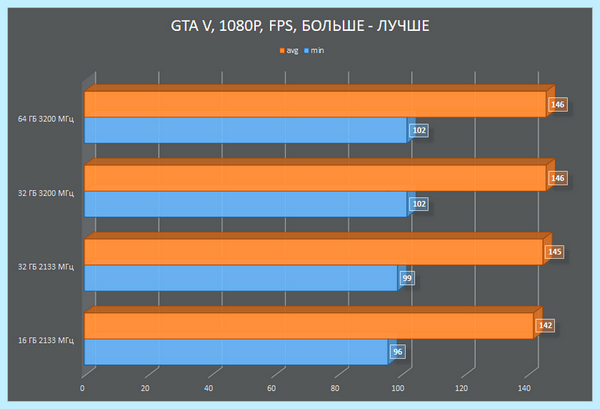

Фреймрейт при беготне и перестрелках в GTA V (Online) чуть возрос.

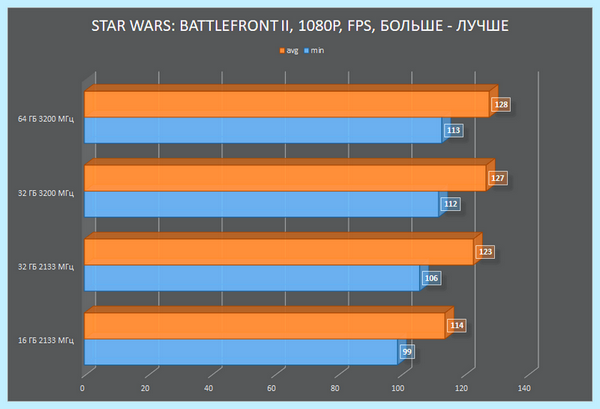

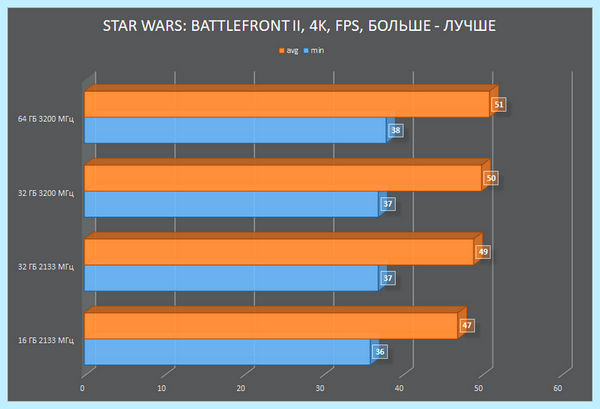

Заметный прирост можно зафиксировать в Star Wars: Battlefront II – в мультиплеерном шутере с массивными боевыми действиями.
Ну а теперь представим, что мы работам с фото или видео и используем профессиональные редакторы, доступные в продаже.

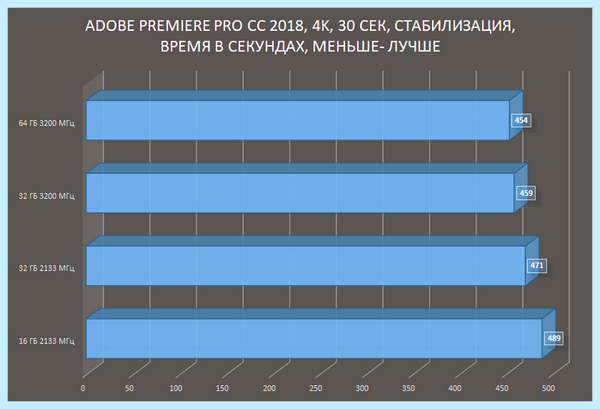

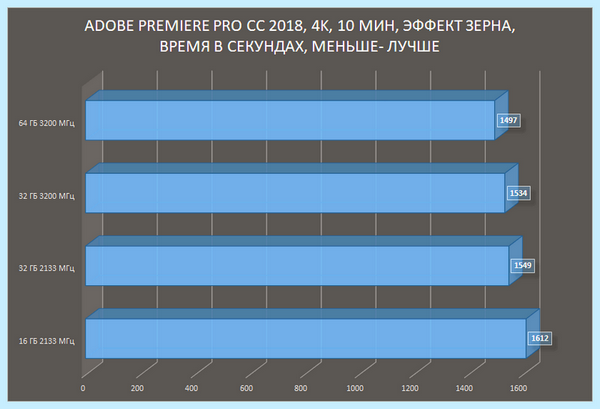

Adobe Premiere Pro CC 2018 реагирует на изменение конфигурации памяти. На первый взгляд может показаться, что прирост незначительный, но ведь в тестировании учавствовал ролик продолжительностью всего 30 секунд!
Обработка 10-минутного видео (добавлен эффект зернистости) занимает почти полчаса с самой простой конфигурацией памяти, а при увеличении объёма и частоты результат можно улучшить на пару минут.

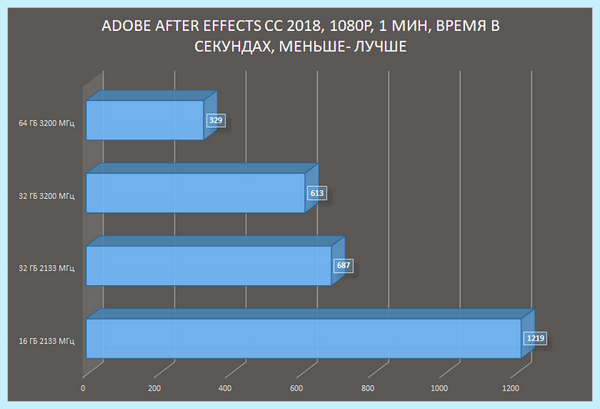

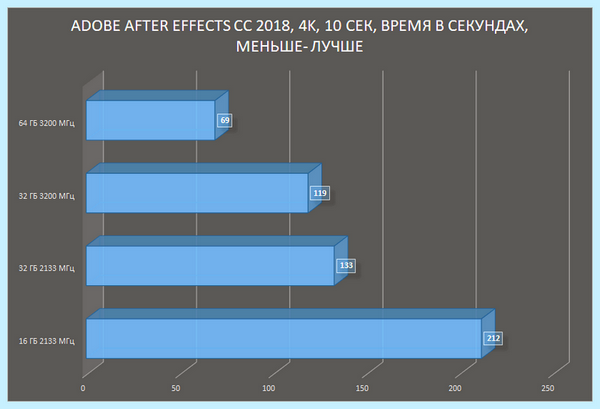

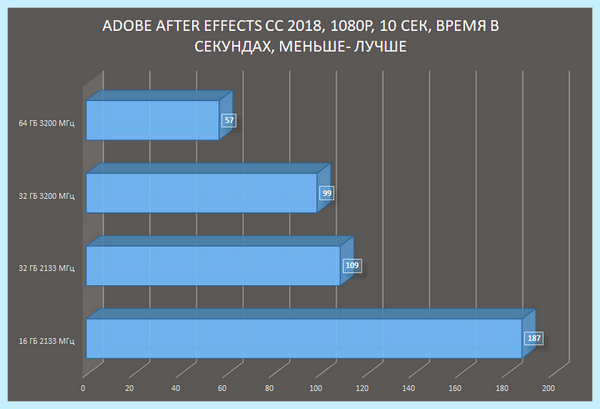

А вот After Effects CC 2018 от той же Adobe показывает совершенно другой результат. При рендере программа всё прогоняет через оперативку, поэтому, если кеширование на диск отключено, прирост будет колоссальный от увеличения объёма самой памяти.

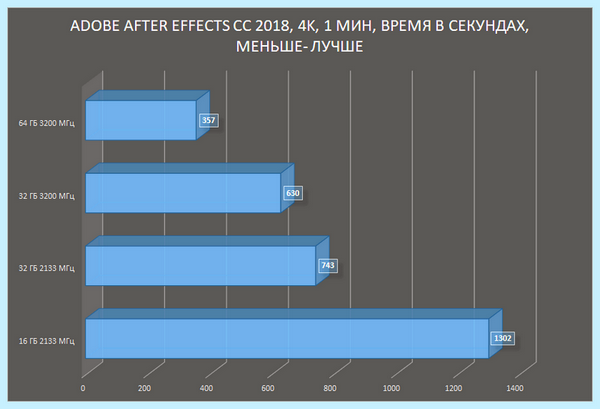

Конечно, частота также влияет на время выполнения задачи. И особенно это видно при рендере более длинных роликов, пусть даже это будет всего минутное видео.

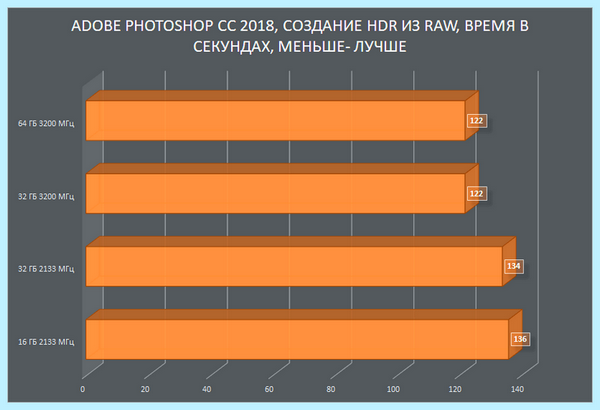

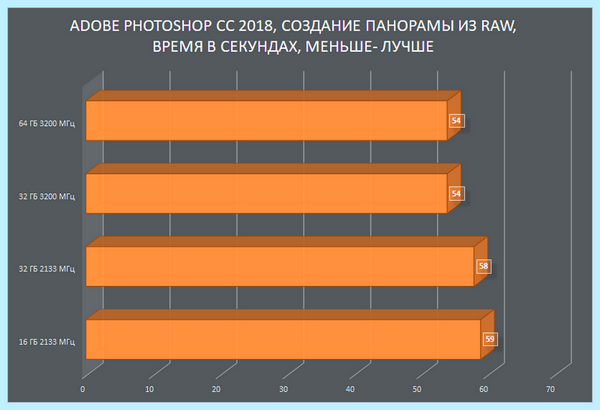

В программном пакете Photoshop CC 2018 скорость выполнения задачи больше находится в зависимости от частоты памяти. Но это может зависеть и от объёма, если в участии принимает большое количество изображений в высоком разрешении.

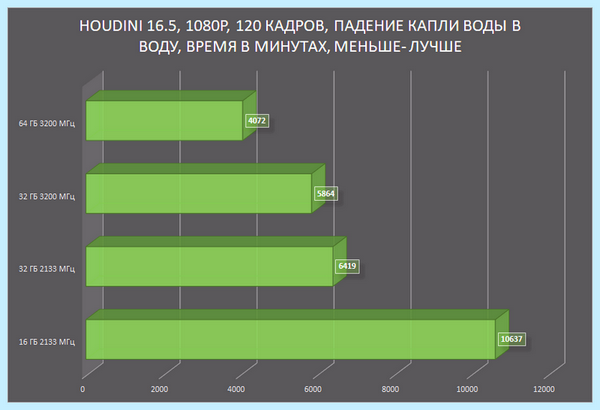

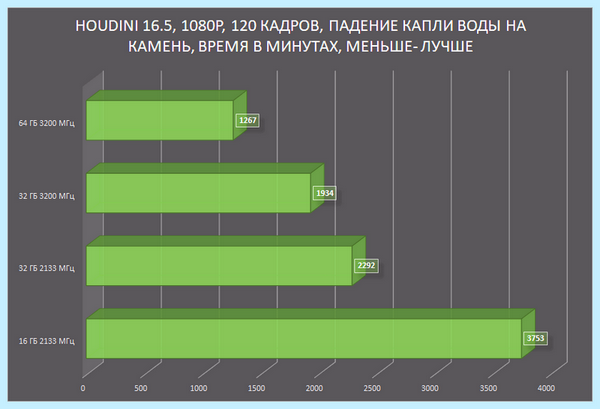

Ну а где действительно важен объём памяти и её частота – в профессиональных пакетах для визуализации эффектов с множеством частиц. Например, взять Houdini FX от SideFx. Особые требования данный пакет выставляет при визуализации жидкости – каждый кадр может строиться более 10 минут! И вот тут удвоение объёма оперативки приводит практически к удвоению производительности. А увеличение частоты ещё больше снижает время визуализации.
Заметьте – время указано в минутах, а не в секундах. Другими словами, в первом случае можно сократить время выполнения с 62 часов до 21 часа только при рендере коротенького ролика длиной всего 120 кадров.
А если сцена сложнее, то вместо недели вы выполните задачу менее, чем за 3 дня. Например, взять падение той же капли воды, но на водную поверхность. Расчёт будет гораздо сложнее – каждый кадр будет отрисовываться всё дольше, ведь обрабатывать сначала потребуется только каплю, а затем уже всю водную поверхность.
Что-нибудь ещё?
Да, сказать ещё есть что. Память HyperX Impact DDR4 разработана для работы с новейшими процессорами Intel и AMD. Правильно выбранный комплект автоматически запустится на заявленных характеристиках, что минимизирует риск некорректной ручной настройки. В случае с высокочастотными вариантами упростить настройку помогают профили Intel XMP – пара кликов и ваша система работает в том режиме, в каком вам надо. Нельзя не отметить, что модули даже с частотой 3200 МГц функционируют на рабочем напряжении 1.2 В, что снижает их нагрев.
Это полезно как в ноутбуках, так и в компактных ПК.
Заключение
Высокочастотную память нельзя назвать пустой тратой денег. Конечно, она несколько дороже «стандартных» решений, но в определённых случаях экономит колоссальное количество времени на выполнение сложных задач. Немаловажным является ещё и объём – тут вообще отдельная история, связанная, а именно, с тяжёлыми приложениями — в таких случаях именно улучшение оперативной памяти может сэкономить средства, которые изначально планировались на апгрейд всей системы. Или если вы любитель запускать одновременно несколько приложений, много вкладок в браузере, а вдогонку ещё и современную игру.
Что касается именно HyperX Impact DDR4, то здесь всё предельно просто – несмотря на достаточно узкий круг платформ с поддержкой SO-DIMM, выбор вариантов модулей большой, а конкурентов практически нет. Но это совершенно не значит, что цены задраны выше некуда – они такие же или даже ниже, чем у аналогов иных производителей.
Ответы на поставленные вопросы таковы. Есть ли профит от высокой частоты памяти? Да, есть. Есть ли профит от увеличения объёма памяти? Да, есть.Особенно в тяжёлых задачах. Всё это было ещё раз подтверждено в данном материале. Если вы сомневались в своём решении в плане апгрейда оперативной памяти, то после изучения результатов тестирования все вопросы должны быть сняты. А узнать точную стоимость и доступность можно посмотреть в магазинах партнеров HyperX.
