Ddr4 vs ddr3

vita1980.80@mail.ru
14 сентября 2022
На чтение: 17 минут 0 комментариев

Содержание

Ddr4 vs ddr3 from both Intel and AMD

Также память DDR4 получила поддержку новых энергосберегающих технологий. К примеру, модуль DDR3 употребляет только одно напряжение Vddr, которое для выполнения неких операций увеличивается при помощи внутренних преобразователей. Тем генерируется избыточное тепло и миниатюризируется общая эффективность подсистемы памяти. Для планки эталона DDR4 спецификация предугадывает возможность получения этого напряжения (Vpp, равное 2,5 В) от наружного преобразователя питания.

DDR3 vs. DDR4

The two biggest drivers of speed for a PC are storage (SSDs vs. hard drives) and RAM. More RAM improves PC performance, not just for hardcore applications like games but also more common apps like web browsers. DDR3 was a giant leap over its predecessor DDR2, and this comparison looks at whether that is true for DDR4 as well.

The DDR4 standard offers higher module density, better reliability, higher transfer rates and decreased voltage thereby providing increased speed and better power efficiency. It is also a standard designed with the future in mind; e.g., it supports 3D stacking of dies with through-silicon-vias (TSVs) which allows increasing module density by stacking up to 8 dies. But in practice users may not experience a noticeable difference in performance when using DDR4 RAM modules available today.

Comparison chart

Differences — Similarities —

DDR3 versus DDR4 comparison chart

DDR3 DDR4
Voltage 1.5 Volts (standard); 1.65 Volts (high performance); 1.35 V (low voltage) 1.2 Volts (standard); 1.35 V (high performance); 1.05 V (low voltage)
Speed 800 Mhz, 1066 Mhz, 1333 Mhz, 1600 Mhz and 1866 Mhz 800 Mhz, 1600 Mhz, 2133 Mhz
Modules 240-pin DIMM (same size as DDR2 but are electrically incompatible with DDR2 DIMMs and have a different key notch location). DDR3 SO-DIMMs have 204 pins. 288-pin DIMMs but similar in size to 240-pin DDR3 DIMMs. DDR4 SO-DIMMs have 260 pins.
Prefetch Buffer 8n 8n
Bus clock 400-1066 MHz 1066-2133 MHz
Internal Rate 100-266 MHz 100-266 MHz
Transfer Rate 0.80-2.13 GT/s (gigatransfers per second) 2.13-4.26 GT/s (gigatransfers per second)
Channel Bandwidth 6.40-17.0 GBps 12.80-25.60 GBps
Release date 2007 September 2012

Is DDR4 backwards compatible?

Ddr4 vs ddr3

Spot the difference: schematic of the physical design of DDR2, DDR3 and DDR4 DIMMs.

DDR4 is not backward compatible with DDR3 motherboards because the physical design of modules (DIMMs) for DDR4 and DDR3 are different.

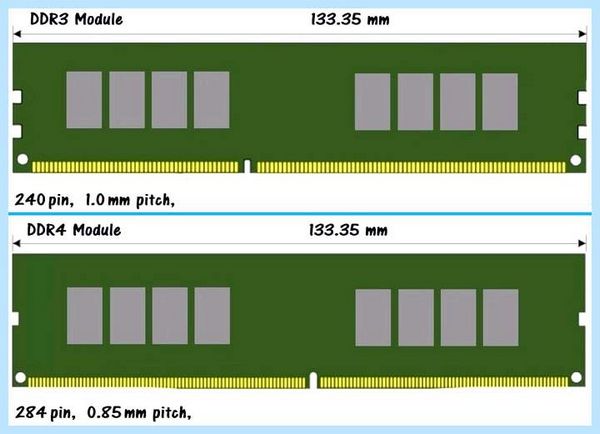

DDR4 vs DDR3 DIMMs

DDR3 modules use 240 pins and DDR4 DIMMs use 288 pins. Both DDR3 and DDR4 DIMMs are 5¼ inch (133.35 mm) in length but the pins in DDR4 are spaced closer (0.85mm) than DDR3 (1mm).

They are also different in height and thickness — the increased height of DDR4 modules (31.25mm instead of DDR3’s 30.35mm) makes signal routing easier, and the increased thickness (1.2mm vs. DDR3’s 1mm) accommodates more signal layers.

The position of the notch on DDR4 memory modules is also different from DDR3 modules. This prevents accidental insertion of the wrong type of memory because they are not backward compatible.

Module Density

The DDR4 standard allows for DIMMs of up to 64 GiB in capacity, compared to DDR3’s maximum of 16 GiB per DIMM.

Speed

DDR4 is designed for transfer rates of 2.13 to 4.26 GT/s, which is significantly higher than DDR3’s transfer rates of 0.8 to 2.13 GT/s.

DIMM Type Data Rate Module Name Peak Transfer Rate
DDR4-2133 2133 MT/s PC4-17000 17064 MB/s
DDR4-2400 2400 MT/s PC4-19200 19200 MB/s
DDR4-2666 2600 MT/s PC4-20800 20800 MB/s
DDR4-2800 2800 MT/s PC4-22400 22400 MB/s
DDR4-3000 3000 MT/s PC4-24000 24000 MB/s
DDR4-3200 3200 MT/s PC4-25600 25600 MB/s

But this does not always translate to better practical performance, as shown in the following video.

AnandTech also ran tests comparing DDR3 and DDR4 and concluded that

Overall, comparing DDR4 to DDR3, there is little difference to separate the two. In a couple of small instances one is better than the other, but on those edge cases it might be prudent to say that we cannot make a final decision until we can synchronize the rest of the system, such as the size of CPU caches. When we can perform such tests, we will run some more numbers.

Technical Features

JEDEC, the organization that designs DDR standards lists some technical features of DDR4 on their website:

  • Three data width offerings: x4, x8 and x16
  • New JEDEC POD12 (1.2V) interface standard for DDR4
  • Differential signaling for the clock and strobes
  • Nominal and dynamic ODT: Improvements to the ODT protocol and a new Park Mode allow for a nominal termination and dynamic write termination without having to drive the ODT pin
  • Burst length of 8 and burst chop of 4
  • Data masking
  • DBI: to help reduce power consumption and improve data signal integrity, this feature informs the DRAM as to whether the true or inverted data should be stored
  • 512 K page size for x4 devices: reduces power (less activation power), and extends the usefulness of x4 devices, which allow for more efficient EDC solutions for high-end systems
  • Programmable refresh: Reducing performance penalty of dense DDR4 devices by allowing for refresh intervals ranging from 1x to .0625x the normal refresh interval
  • CRC computation/validation across the data bus: Enabling error detection capability for data transfers – especially beneficial during write operations and in non-ECC memory applications
  • New CA parity for command/address bus: Providing a low-cost method (parity) to verify the integrity of command and address transfers over a link, for all operations
  • Per-DRAM Addressability: Can uniquely select and program DRAMs within a memory structure
  • DLL off mode supported

Cost and Market Share

DDR4 adoption has been much slower than DDR3. Prices for DDR4 memory modules have not fallen with mass adoption, so the DIMMs continue to be more expensive compared with DDR3 modules.

Ddr4 vs ddr3

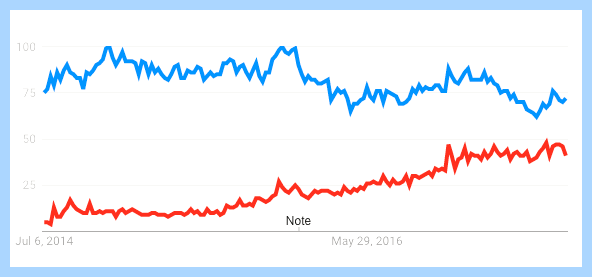

Internet search interest for DDR4 (red) and DDR3 (blue line) from July 2014 to July 2017 as reported by Гугл Trends.

Search trends also reveal that as of August 2017, DDR3 memory continues to be more popular worldwide.

DDR3 or DDR4: Which one should I choose?

For most consumers the choice will be simple because DDR4 is not backward compatible. If your motherboard was designed for DDR3, then that’s what you can choose. Even if you’re setting up a new PC, you will still choose based on the other components — the CPU and motherboard — of the system.

Some of the latest CPUs from both Intel and AMD support DDR4 SDRAM and some are still designed for DDR3. DDR4 would have been a good way to future-proof a new PC but chances are DDR3 will continue to be in wide use for the next 3-5 years at least. And future gains in DDR4 performance probably won’t benefit current systems because the clock speeds won’t match.

References

  • DDR4 SDRAM — Wikipedia
  • DDR3 SDRAM — Wikipedia
  • DIMM variants — Wikipedia
  • Comparing DDR3 to DDR4 — AnandTech
  • DDR4 SDRAM Standard — JEDEC
  • DDR4 vs DDR3L on Gaming — AnandTech

Share this comparison:

If you read this far, you should follow us:

«DDR3 vs DDR4.» Diffen.com. Diffen LLC, n.d. Web. 16 Mar 2023. >

Comments: DDR3 vs DDR4

Related Comparisons

  1. DDR2 vs DDR3
  2. USB 2.0 vs USB 3.0
  3. WPA2 vs WPA3
  4. HDD vs SSD
  5. iOS vs Android
  6. DDR vs SDRAM
  7. DVI vs HDMI

Contribute to Diffen

Какая частота памяти нужна играм… или тайминги?

Edit or create new comparisons in your area of expertise.

DDR4 vs. DDR3: сравнительное тестирование оперативной памяти

Выпуск платформы Socket LGA1151 наконец дозволил сопоставить меж собой память эталонов DDR4 и DDR3 в равных критериях. Но до того как перейти к результатам тестирования, предлагаем поначалу более детально изучить различия меж данными типами модулей. Это даст нам наилучшее представление о том, чего стоит ждать от новейшей памяти не только лишь на данный момент, да и в не далеком будущем.

За разработку эталона DDR4 ассоциация JEDEC взялась еще в 2005 году. В те времена в магазинах еще полных ходом продавались планки DDR2, и только планировался серийный выпуск модулей DDR3. Другими словами, инженеры уже тогда понимали, что способности данных эталонов ограничены и в какой-то момент они станут лимитировать или совсем не соответствовать уровню других девайсов ПК.

При этом идет речь не только лишь о пропускной возможности памяти, да и о таких принципиальных свойствах, как энергопотребление модулей и их объем. Как можно убедиться из данной диаграммы, планки DDR4 обходят собственных предшественников по всем характеристикам.

Повышение пропускной возможности

DDR4 vs DDR5 — Test in 10 Games

Пропускная способность подсистемы памяти впрямую находится в зависимости от скорости работы модулей: чем она выше, тем резвее осуществляется запись и чтение из памяти. Естественно, далековато не все приложения повсевременно обмениваются большенными массивами данных, потому в реальных критериях эксплуатации юзер может и не почувствовать достоинства от установки более производительных комплектов. Но если мы говорим о специализированных программках наподобие видео- и фоторедакторов, CAD-систем либо средств для сотворения 3D-анимации, то итог от внедрения высокоскоростных модулей уже окажется куда существеннее. Также высочайшая пропускная способность подсистемы памяти принципиальна при использовании интегрированной графики.

Ведь у iGPU нет доступа к резвым чипам GDDR5, потому вся нужная ему информация помещается в оперативку ПК. Соответственно, в этом случае установка более производительных комплектов памяти впрямую будет оказывать влияние на количество FPS на дисплее.

Для формата DDR3 стандартными являются частоты от 1066 МГц до 1600 МГц, и только не так давно добавилось значение 1866 МГц. Для DDR4 же малая скорость работы начинается с отметки 2133 МГц. Да, вы скажете, что модули DDR3 могут нагнать разницу при помощи разгона. Но ведь то же самое доступно и для планок DDR4, у каких и разгонный потенциал выше.

Ведь при помощи оптимизации характеристик модули DDR3 обычно берут планку в 2400 – 2666 МГц, для DDR4 без заморочек покоряются высоты в 2800 – 3000 МГц.

Ddr4 vs ddr3 памяти впрямую находится

Если ассоциировать эталоны DDR4 и DDR3 исходя из убеждений энтузиастов-оверклокеров, то и здесь перевес будет на стороне DDR4. Уже на данный момент достигнуто значение в 4838 МГц, а ведь прошел только один год после анонса нового формата. Напомним, рекордной частотой разгона для модулей DDR3 является 4620 МГц, которая была зафиксирована только через 7 лет после пуска эталона DDR3 в создание. Одним словом, в плане скорости работы потенциал у памяти DDR4 очень большой.

Улучшение энергоэффективности

Вторым принципиальным преимуществом модулей DDR4 является возможность функционирования на низких напряжениях. Так, для их корректной работы на номинальных частотах (2133 – 2400 МГц) достаточно всего лишь 1,2 В, что на 20% меньше, чем у их предшественников (1,5 В). Правда, с течением времени на рынок была выведена энергоэффективная память стандартов DDR3L и DDR3U с напряжением питания 1,35 и 1,25 В соответственно. Однако она стоит дороже и имеет ряд ограничений (обычно, ее частота не превышает 1600 МГц).

Также память DDR4 получила поддержку новых энергосберегающих технологий. Например, модуль DDR3 использует только одно напряжение Vddr, которое для выполнения некоторых операций повышается при помощи внутренних преобразователей. Тем генерируется лишнее тепло и уменьшается общая эффективность подсистемы памяти. Для планки стандарта DDR4 спецификация предусматривает возможность получения этого напряжения (Vpp, равное 2,5 В) от внешнего преобразователя питания.

Память DDR4 также получила усовершенствованный интерфейс ввода/вывода данных под названием «Pseudo-Open Drain» (POD). От используемого ранее Series-Stub Terminated Logic (SSTL) он отличается отсутствием утечки тока на уровне драйверов ячеек памяти.

В целом же использование всего комплекса энергоэффективных технологий должно привести к 30%-ому выигрышу в энергопотреблении. Возможно, в рамках настольного ПК это покажется несущественной экономией, но если идет речь о портативных устройствах (ноутбуки, нетбуки), то 30% – не такое уж и маленькое значение.

Модернизированная структура

В максимальной конфигурации чип DDR3 содержит 8 банков памяти, тогда как для DDR4 доступно уже 16 банков. При всем этом длина строки в структуре чипа DDR3 составляет 2048 байт, а в DDR4 – 512 байт. В результате новый тип памяти позволяет быстрее переключаться между банками и открывать произвольные строки.

Микроархитектура DDR4 предполагает использование 8-гигабитных чипов, в то время как модули стандарта DDR3, обычно, создаются на основе микросхем емкостью 4 Гбит. Другими словами при одинаковом количестве чипов мы получим вдвое больший объем. На сегодня наиболее распространенными являются 4-гигабайтные модули (к слову, это минимальная емкость для планки памяти стандарта DDR4). Но в ряде зарубежных стран предлагаются уже и поболее емкие модули: на 8 и даже на 16 ГБ.

Заметьте, что при всем этом мы говорим о массовом сегменте рынка.

Для решения же узкоспециализированных задач без проблем можно создавать модули еще большего объема. Для этих целей предусмотрены 16-гигабитные чипы и специальная технология для их компоновки в корпусе DRAM (Through-silicon Via). Например, компании Samsung и SK Hynix уже представили планки емкостью 64 и 128 ГБ. Теоретически же максимальный объем одного модуля DDR4 может составлять 512 ГБ.

Хотя навряд ли мы когда-нибудь увидим практическую реализацию таких решений, поскольку их стоимость будет чрезвычайно большой.

Несмотря на увеличение всех основных характеристик, размеры планок памяти DDR4 и DDR3 остались сопоставимыми: 133,35 х 31,25 мм против 133,35 х 30,35 мм соответственно. В физическом плане изменилось лишь расположение ключа и количество контактов (с 240 их число увеличилось до 288). Так что даже при всем желании модуль DDR4 никак не удастся установить в слот для памяти DDR3 и наоборот.

Новый интерфейс связи с контроллером памяти

Новый стандарт памяти предусматривает использование и поболее прогрессивной шины связи модулей с контроллером памяти. В стандарте DDR3 применяется интерфейс Multi-Drop Bus с двумя каналами. При использовании сразу четырех слотов получается, что два модуля подключены к одному каналу, что не самым лучшим образом сказывается на производительности подсистемы памяти.

В стандарте DDR4 усовершенствовали этот интерфейс, применив более эффективную схему − один модуль на один канал. Новый тип шины получил название Point-to-Point Bus. Параллельный доступ к слотам однозначно лучше последовательного, поскольку в дальнейшем позволяет более эффективно наращивать быстродействие всей подсистемы. Может быть сейчас особого преимущества пользователи и не ощутят, однако в дальнейшем, когда возрастут объемы передаваемой информации, оно станет более показательным.

Ведь именно по такой же схеме развивалась видеопамять GDDR и интерфейс PCI Express. Только использование параллельного доступа позволило в значительной степени увеличить их производительность.

Однако шина Point-to-Point Bus накладывает некие ограничения на количество используемых модулей. Так, двухканальный контроллер может обслуживать только два слота, а четырехканальный − четыре. При увеличении объемов планок стандарта DDR4 это не столь критично, но все таки на первых порах может вызвать определенные неудобства.

Решается эта проблема довольно простым способом − путем установки специального коммутатора (Digital Switch) между контроллером и слотами памяти. По принципу своего действия он напоминает коммутатор линий PCI Express. В результате пользователю, как и прежде, будет доступно 4 или 8 слотов (зависимо от уровня платформы), при всем этом будут использоваться все преимущества шины Point-to-Point Bus.

Новые механизмы обнаружения и коррекции ошибок

Потому что работа на высоких скоростях с большими стеками данных увеличивает шанс возникновения ошибок, то разработчики стандарта DDR4 позаботились о реализации механизмов для их обнаружения и предупреждения. А именно, в новых модулях имеется поддержка функции коррекции промахов, связанных с контролем четности команд и адресов, также проверка контрольных сумм перед записью данных в память. На стороне же самого контроллера появилась возможность тестирования соединений без использования инициализирующих последовательностей.

Подписаться на наши каналы

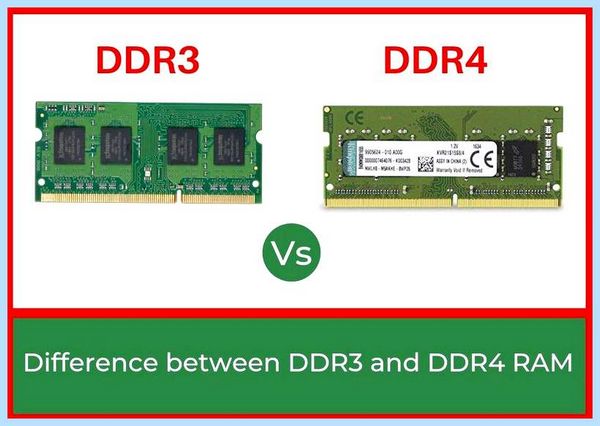

DDR3 vs DDR4 – Difference Between Them

Ddr4 vs ddr3

RAM is the memory of a computer that can be read and changed at any time. The information stored in this type of Memory is lost when the power supply to the PC or laptop is switched off. It is known as the main Memory or temporary Memory or cache Memory or volatile Memory of the computer system. The full form of RAM is Random Access Memory.

What is DDR3?

DDR3 is an essential type of 3 rd generation SDRAM utilized for system memory. This type of RAM is capable of transferring data from one location to another at a higher speed. The full form of DDR3 RAM is Double Data Rate.

What is DDR4?

DDR4 RAM is the latest variant of RAM, which is used widely in the next generation of computing. Courtesy of the decreased voltage and increased transfer rates of DDR4 can offer optimum efficiency and higher speed. The full form of DDR4 SDRAM is Double Data Rate Fourth Generation Synchronous Dynamic Random-Access Memory.

Difference between DDR3 and DDR4

Here are the difference between DDR3 and DDR4 RAM:

DDR3 DDR4
DDR3 RAM stands for Double Data Rate version 3. DDR4 RAM stands for Double Data Rate version 4.
DDR3 RAM was introduced in 2007. DDR4 was reading released in 2014.
The cost of DDR3 is lesser than DDR4. DDR4 cost is higher or more than DDR3.
DDR3 consumes less power than DDR2 but more than DDR4. DDR4 consumes less power than DDR3.
The speed of DDR3 is slow in comparison to DDR4. DDR4 speed is faster than DDR3.
DDR3 maximum memory size is 16 GB. DDR4 has no maximum limit or capability.
The clock speed of DDR3 varies from 400 MHz to 1066 MHz. The clock speed of DDR4 varied from 1066 to 2133 MHz.
DDR3 has lower latency than DDR4. DDR4 has more latency than DDR3.
DDR3 has lower latency DDR4 has more latency than DDR3
Auto-refresh and self-refresh are performed for content. Only self-refresh is performed for a content.
DDR3 RAM includes ECC memory, which compresses extra data byte lanes. DDR4 RAM offers computing capabilities on different platforms like smartphones, tablets, PC, laptops, etc.
DDR3 RAM works on 1.50 V voltage DDR3 RAM works on 1.20 V voltage.
DDR3 RAM has a 240-pin interface. DDR4 RAM has a 288-pin interface.
This type of DDR RAM is backward compatible with the older RAM generations. This type of DDR RAM is not backward compatible with the older generation’s RAM.
Decade-old demand for DDR3 RAM is waning. The demand for DDR4 RAM is on a constant rise because of its implementation of emerging technologies.

Features of DDR3

Following are the important features of DDR3 SDRAM:

  • Data transfer rate: 800 to 1600 MT/s (mega transfers per Second)
  • Operating voltage: 1.8 V
  • Lower signaling standard Reduced power x8 prefetch
  • Dynamic ODT for improved write signaling
  • Fly-by architecture
  • Read/Write Levelling
  • Driver calibration
  • Device reset
  • DIMM address mirroring
  • Improved device pinout

Features of DDR 4

Here are important features of DDR4 SDRAM type:

  • Lower signalling standard
  • Reduced power x8 Prefetch
  • Dynamic ODT for improved write signalling
  • Fly-by architecture
  • Read/Write Levelling
  • Driver calibration
  • Device Reset
  • DIMM address mirroring
  • Improved device pinout
  • Data transfer rate 2133 to 3200 MT/s

Advantages of DDR3

Here are pros/benefits of using DDR3

  • DDR3 transfers data at a higher rate, as much as 6400MBps
  • It enables higher bandwidth or peak data rates.
  • DDR3 uses less power consumption.
  • DDR3 offers batter latency compares with DDR2.

Advantages of DDR4

Here are pros/benefits of DDR4:

  • DDR4 offers higher module density and also consumes very less power.
  • DDR4 is well suited for high-speed games.
  • DDR4 offers greater DIMM capabilities.
  • The data rate transfer is faster when compared with its earlier versions.
  • DDR4 can transfer at higher speeds at very low voltage without any cooling requirements.
  • The latency of DDR4 is better than any other DDR versions.
  • DDR4 refreshes its content only by self-refresh, so it also consumes less power.

Performance Comparison of RAM Types

Standard Time in Market Internal Rate Bus Clock(MHZ) Perfectch Data rate(MT/s) Tranfer rate(GB/s) Voltage
DDR3 2007 133-200 533-800 8n 1066-1600 8.5-14.9 1.35/1.5
DDR 4 2014 133-200 1066-1600 8n 2133-3200 17-21.3 1.2

You Might Like:

  • Inter Process Communication (IPC) in OS
  • Round Robin Scheduling Algorithm with Example
  • Process Synchronization: Critical Section Problem in OS
  • Process Scheduling in OS: Long, Medium, Short Term Scheduler
  • Banker’s Algorithm in Operating System [Example]

Похожие статьи

  • Ddr3 от ddr4

    В эталоне DDR4 усовершенствовали этот интерфейс, применив более эффективную схему − один модуль на один канал. Новый тип шины получил заглавие…

  • Ddr3 или ddr4

    Также советуется использовать идентичные модули DIMM, поскольку в противном случае материнская плата будет снижать скорость быстрых модулей, чтобы она…

  • Ddr3 и ddr3l отличия

    Фактически так и появилась память DDR3L, имеющая рабочее напряжение 1,35 вольт. Литера L в ее обозначении не что другое как «low» — «пониженное» на 10%…
