Как подключить SSD M.2 к компьютеру

Привет, друзья. В этой публикации мы разглядим, как подключить SSD M.2 к компу. На дворе уж вот 2021 год, современные жёсткие диски SSD M.2, подключаемые через интерфейс PCI-E, и с поддержкой технологии NVMe, могут работать на колоссальных скоростях обработки данных – очень до 3500 Мб/с и 3200 Мб/с, соответственно, при линейных чтении и записи. Для таких SSD необходимо железо последнего поколения — современная материнка с как минимум одним слотом M.2 (PCI-E) и программной поддержкой в BIOS технологии NVMe. И если вы планируете в ближнем будущем апдейт собственного ПК, или вы уже являетесь счастливым владельцем современной материнки с поддержкой SSD NVMe, и для вас только осталось прикупить последний, для вас в помощь изложенная ниже аннотация по подключению накопителя. Мы разглядим, как конкретно установить SSD в разъем M.2 на материнке, какие опции работы накопителя должны быть в BIOS. И также мы затронем аспекты установки и переноса операционной системы Windows.

Как подключить SSD M.2 к компьютеру

Примечание: друзья, если у вас пока ещё недостающее осознание, что такое SSD M.2, работающий на интерфейсе PCI-E, что такое разработка NVMe, почему для этих накопителей необходимы современные материнские платы с их поддержкой, во всех этих тонкостях вы сможете разобраться при помощи статьи нашего веб-сайта «SSD NVMe: всё о современных высокопроизводительных SSD-накопителях PCI-E».

Установка SSD M.2 на материнскую плату

Итак, чтоб установить SSD M.2 на материнскую плату, последняя должна поддерживать этот тип накопителя, т.е. иметь как минимум один физический разъем M.2, работающий на интерфейсе PCI-E.

Примечание: друзья, чтобы еще раз не повторяться, впредь, говоря о M.2, будем иметь в виду современный M.2, работающий лишь на интерфейсе PCI-E, а не на SATA. И только с протоколом NVMe, а не с AHCI. Фактически все SSD M.2, работающие через PCI-E 3.0 и PCI-E 4.0, будут с поддержкой NVMe.

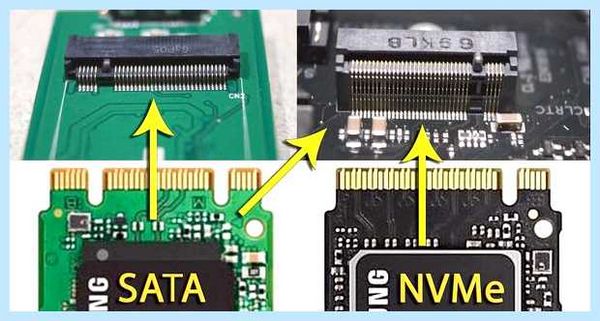

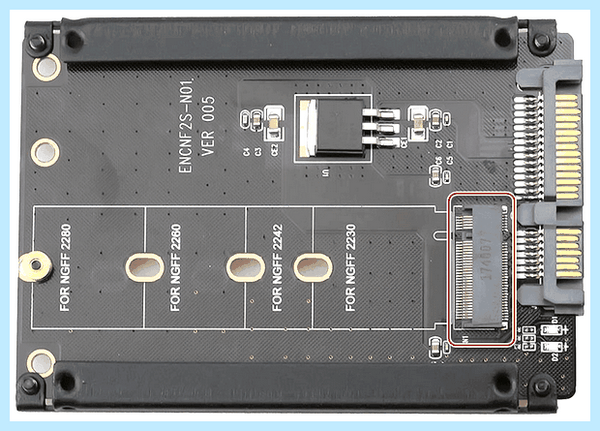

Также материнка должна поддерживать размеры накопителя (2230, 2242, 2260, 2280 и т.п.). И если мы говорим о SSD M.2 с поддержкой NVMe, то, соответственно, материнская плата должна программно в BIOS поддерживать технологию NVMe. Все эти аспекты детально описаны в статье по ссылке выше. Их нужно подразумевать перед покупкой материнской платы и накопителя. И пристально глядеть свойства на официальных веб-сайтах устройств.

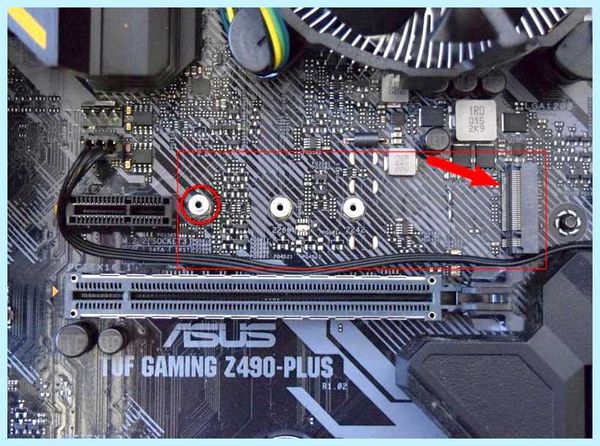

Конкретно установка SSD M.2 в материнскую плату происходит до боли просто. Но всё равно, друзья, если у вас есть аннотация к материнской плате, и она на российском, прочитайте её. Может быть, в вашем случае есть какие-то аспекты. Разглядим на примере установки в геймерскую материнку Asus Tuf Gaming Z490-Plus накопителя SSD M.2 Самсунг 970 EVO Plus. Находим на материнской плате разъем M.2.

Устанавливаем в него накопитель.

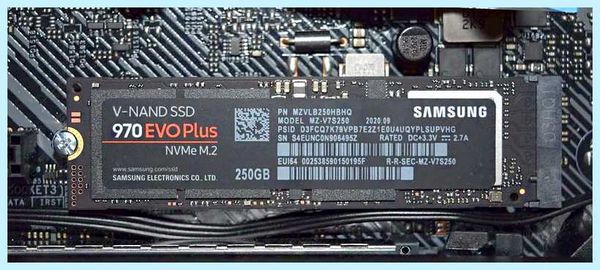

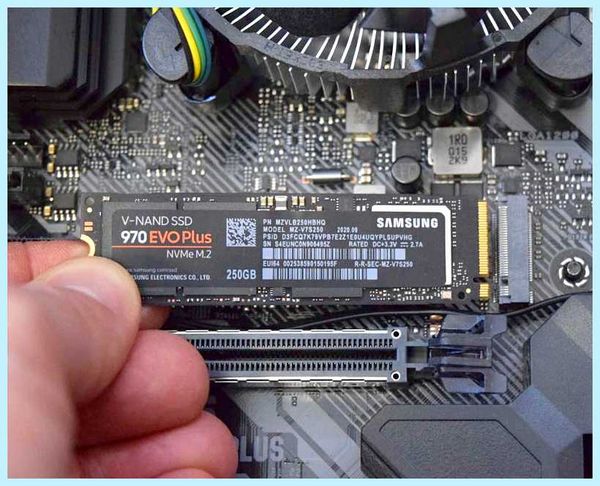

Устанавливаем аккуратненько, под углом 30°, наклейкой ввысь.

Аккуратненько фиксируем накопитель винтом, закрепляем несильно. Винт обычно поставляется в комплекте с материнской платой.

Настройки SSD M.2 в BIOS

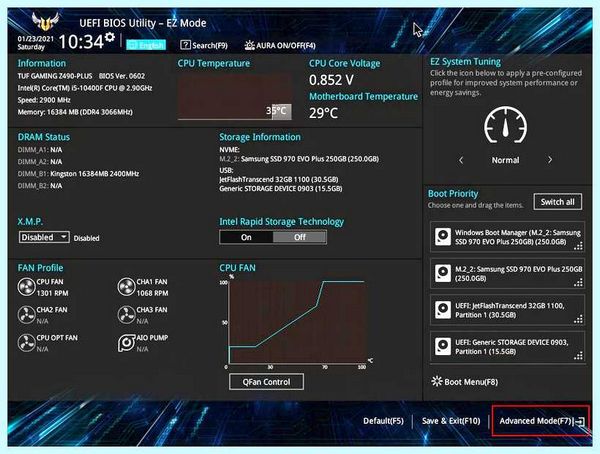

После установки накопителя запускаем компьютер, заходим в BIOS. И сперва давайте посмотрим, определяется ли накопитель в BIOS, т.е. исправно ли всё, нет ли каких проблем. На примере BIOS материнки Asus Tuf Gaming Z490-Plus для этого заходим в расширенные настройки BIOS – «Advanced Mode».

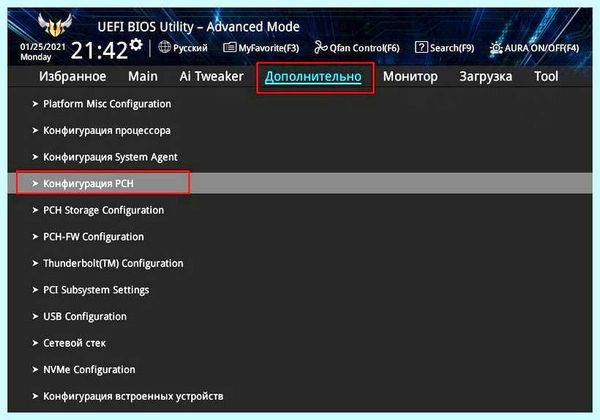

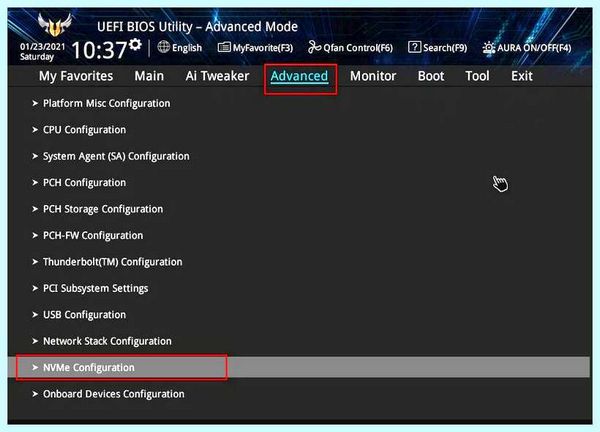

Идём в раздел «Advanced» («Дополнительно»). В нашем случае мы установили SSD NVMe, поэтому ищем его в разделе «NVMe Configuration».

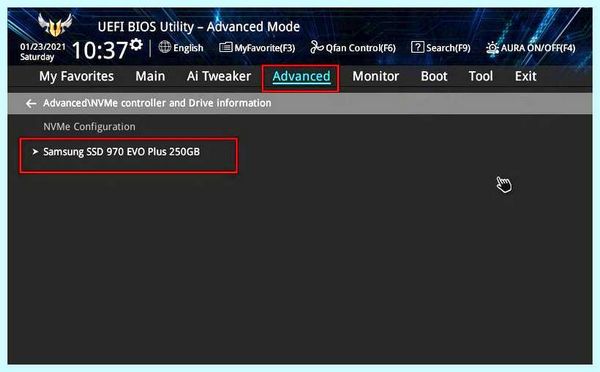

И вот он — Samsung 970 EVO Plus. Накопитель определяется, всё исправно, и его установка на компьютер выполнена правильно.

Но давайте также проверим прочие настройки накопителя в BIOS. В идеале BIOS должна сама определить тип накопителя и выставить для него оптимальные настойки. Однако так происходит не всегда. Если у нас SSD M.2 PCI-E, то он должен работать на интерфейсе PCI-E, а не на SATA. И если BIOS по какой-то причине автоматически выставит неверные настройки, и для накопителя активным будет интерфейс SATA, то, соответственно, накопитель будет работать на пропускной способности интерфейса SATA – до 600 Мб/с. И мы не получим высоких скоростей работы SSD M.2, которые возможны исключительно в режиме интерфейса PCI-E. Как проверить эти настройки, давайте разберёмся на примере той же материнки Asus Tuf Gaming Z490-Plus. Для упрощения поиска этих настроек мы переключили BIOS на русский язык. Идём в раздел «Дополнительно» («Advanced»), далее – «Конфигурация встроенных устройств».

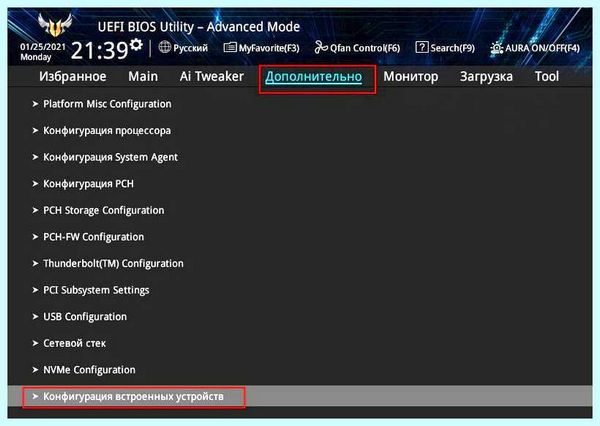

И вот здесь, друзья, есть такой пункт настроек, как «M.2_1 Configuration». Вот здесь должно быть значение либо «Auto», либо «PCI-E». Но никак не «SATA».

И также для PCI-E должно быть выставлено правильное поколение, т.е. поколение, которое поддерживается вашим накопителем. В случае с BIOS нашей материнки проверить это можно в разделе «Дополнительно», в подразделе «Конфигурация PCH».

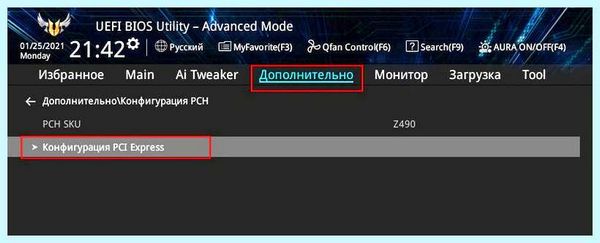

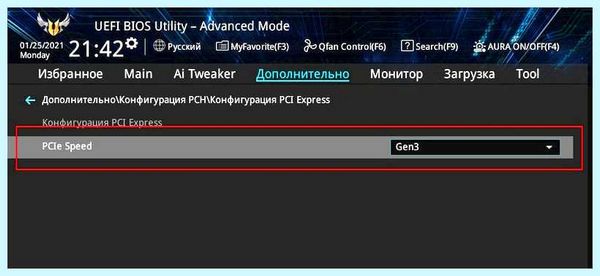

Жмём «Конфигурация PCI Express».

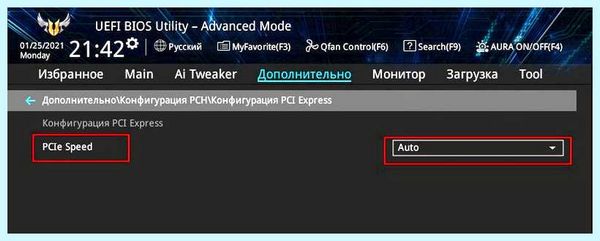

И вот здесь для настройки «PCIe Speed» должно стоять значение «Auto».

Либо то поколение PCI-E, которое поддерживается и материнкой, и накопителем, в нашем случае это поколение 3, т.е. PCI-E 3.0. И, соответственно, оно значится как «Gen3».

Вот это, друзья, такие нюансы подключения современных SSD M.2. Проверьте верность всех настроек в BIOS и только потом тестируйте ваш накопитель. Лишь при оптимальных настройках в BIOS вы сможете узнать не номинальный, а реальный скоростной максимум, на который способна конкретно ваша модель современного SSD M.2.

Установка Windows на SSD M.2

Давайте теперь поговорим о таком важном аспекте работы SSD M.2, как установка на него Windows. Много сомнительных легенд ходит вокруг этой темы, их истоки кроются в случаях установки современных накопителей на старые материнки через переходники, на которых без перепрошивки BIOS модифицированной версией невозможна поддержка NVMe. И также в проблеме отсутствия драйверов NVMe для Windows 7. Давайте со всем этим разберёмся.

Во-первых, в этой публикации мы говорим только о случаях поддержки SSD M.2 современными материнскими платами, которые это гарантируют в своих спецификациях на сайте производителя. Любая кустарщина типа установки SSD M.2 в обычный слот PCI-E – это совершенно отдельная тема, и с ней, соответственно, разбираться нужно отдельно. Если у вас современная материнка с поддержкой SSD M.2 и технологии NVMe, у вас без каких-либо заморочек будет устанавливаться и работать Windows 8.1 и 10.

Во-вторых, считается, что современный SSD M.2 будет работать исключительно в режиме BIOS UEFI. Возможно, это так, но исключительно в случае с некоторыми материнскими платами. Вернёмся например материнской платы Asus Tuf Gaming Z490-Plus: она позволяет устанавливать Windows на SSD M.2 с поддержкой NVMe как в режиме UEFI, так и в режиме Legacy на диски в стиле разметки, соответственно, GPT и MBR. Вопрос лишь в правильных настройках BIOS. Кому интересно, можете посмотреть статью «Как установить Windows 10 на M.2», в какой рассматриваются настройки BIOS этой материнки для установки Windows 10 и в режиме UEFI, и в Legacy. Для большинства нюанс режима BIOS наверняка не значим, однако точно есть небольшая категория пользователей, которым для каких-то их нужд принципиально необходима работа компьютера в режиме BIOS Legacy. Так что имейте в виду.

В-третьих, при установке Windows 7 на SSD NVMe у вас может не быть никаких проблем. Да, эта операционная система не имеет на борту драйвера для работы жёстких дисков посредством протокола NVMe. Но этот драйвер можно интегрировать в дистрибутив Windows 7. А ещё лучше – не заморачиваться ни с какой интеграцией драйверов, а скачать сборку Windows 7 от Сергея Стрельца с уже интегрированными драйверами NVMe.

Ну и, наконец, о переносе Windows на SSD M.2. Если вам нужно перенести операционную систему с другого жёсткого диска, работавшего ранее на компьютере, можете это сделать путём клонирования Windows при помощи платных программ или бесплатным способом, детали смотрите в статье «Перенос Windows на другой диск при помощи программы Dism++». Если же вы хотите перенести Windows со старого компьютера на новый, в сборке которого есть SSD M.2, т.е. на компьютер с отличным железом, рекомендую сделать это правильным образом – с отвязкой Windows от железа старого компьютера. Детали смотрим в статье «Как перенести Windows 10 на другой компьютер».

Введение в SSD. Часть 3. Форм-факторная

В прошлых частях цикла «Введение в SSD» мы рассказали про историю появления дисков и интерфейсов взаимодействия с накопителями. Треть познакомит читателя с современными форм-факторами дисков.

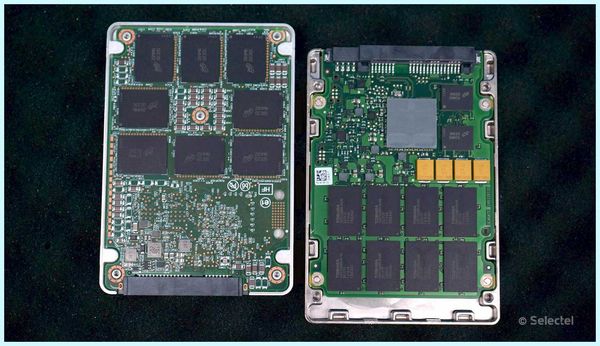

Твердотельные накопители лишены подвижных частей, а данные хранятся в микросхемах, которые могут располагаться на платах практически без ограничений. Эта особенность SSD «развязывает руки» производителям накопителей и позволяет выйти за рамки привычных форматов.

«Классический» форм-фактор SSD

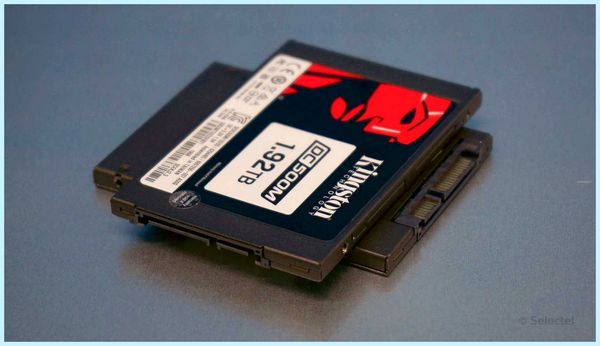

Форм-фактор 2.5″ был предложен в 1988 году компанией PrairieTek и позже был закреплен в стандарте EIA/ECA-720. Такие накопители могут подключаться как по SATA, так и по PATA, хотя последние уже не очень распространены. Диски данного форм-фактора длиной 100 мм, шириной 69.85 мм и высотой от 5 до 19 мм.

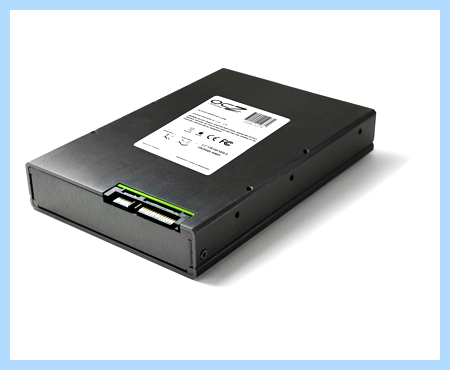

Говоря о форм-факторе 2.5″ невольно вспоминается его старший брат — 3.5″. Твердотельные накопители в таком формате редкость, но существуют до настоящего времени. Например, ExaDrive от компании Nimbus Data. Диск может похвастаться невероятной вместимостью: 100 ТБ в одном 3.5″ накопителе.

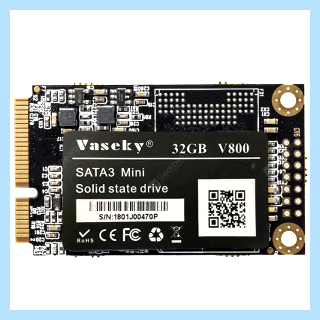

У 2.5″ есть и младший брат: форм-фактор 1.8 дюймов. Данный форм-фактор использует для подключения mSATA и был распространен в ноутбуках.

U.2

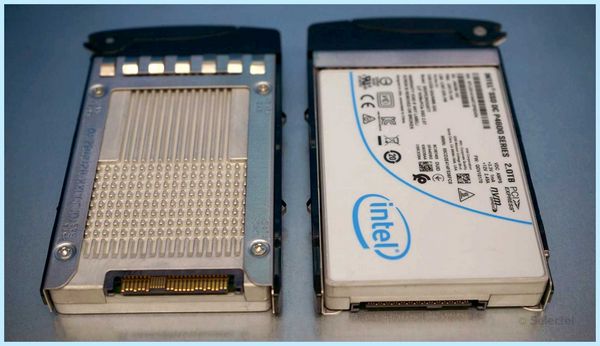

U.2, так же известный как SFF-8639, был разработан в декабре 2011 года командой SSD Form Factor Working Group. Стандарт SFF-8639 разрабатывался сначала для корпоративного сегмента с поддержкой PCIe-, SAS- и SATA-дисков. Внешне U.2 диски отличаются от 2.5″ другим коннектором и фиксированной высотой в 15 мм. На дисках в форм-факторе U.2 встречается рельефная нижняя стенка для улучшения теплоотвода.

U.2 реализует три вида интерфейсов: SATA, SAS и PCIe. Однако, каждый разъём поддерживает только один из интерфейсов. Так, в SAS-бэкплейне PCIe диск «не заведется». Это вызывало определенные неудобства, которые обязательно был должен решить другой форм-фактор.

U.3

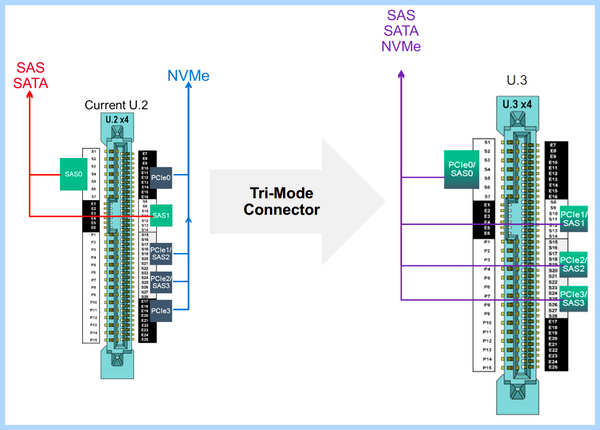

20 марта 2018 года организация Open Compute Project представила форм-фактор U.3, который решает существующую проблему U.2. Согласно спецификации, интерфейсы SAS, SATA и PCIe поддерживаются на всех пинах, а выбор интерфейса производится в автоматическом режиме зависимо от предоставляемых диском интерфейсов. Накопители U.3 совместимы с системами, использующими U.2, но не наоборот.

Сейчас нет дисков с форм-фактором U.3.

M.2

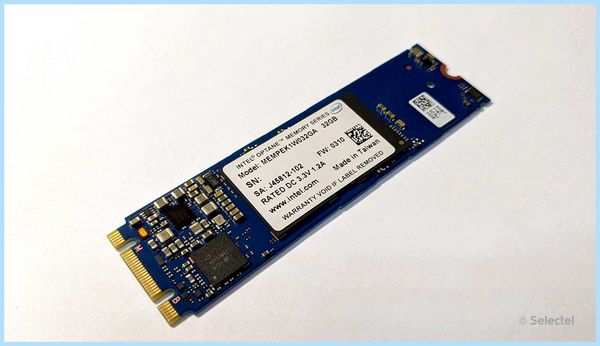

Этот форм-фактор так же известен как Next Generation Form Factor (NGFF). Первая версия стандарта M.2 была выпущена группой PCI Special Interest Group (PCI-SIG) в декабре 2013 года. Данный форм-фактор не ограничивается твердотельными накопителями: существуют Wi-Fi и Bluetooth-модули в таком исполнении.

Несмотря на то, что M.2-устройство часто фиксируется винтом, интерфейсы M.2 поддерживают «горячую замену». Таким макаром, замена на «горячую» возможна, если устройство и материнская плата поддерживают такую возможность.

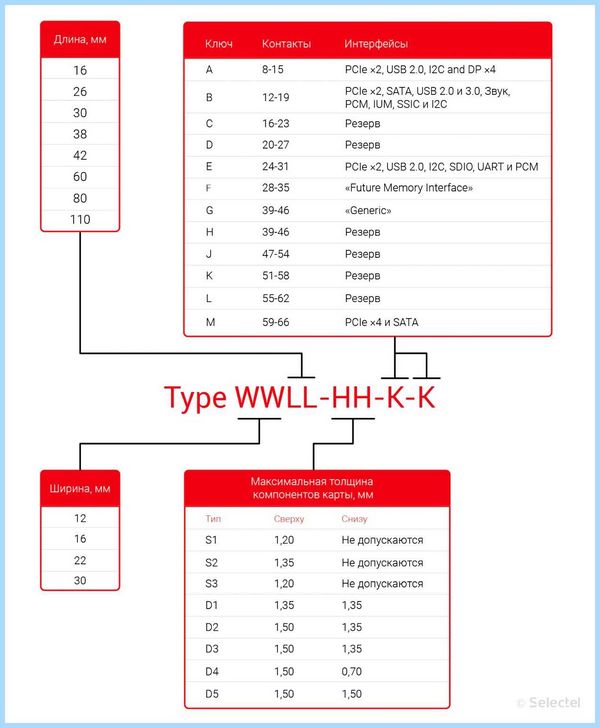

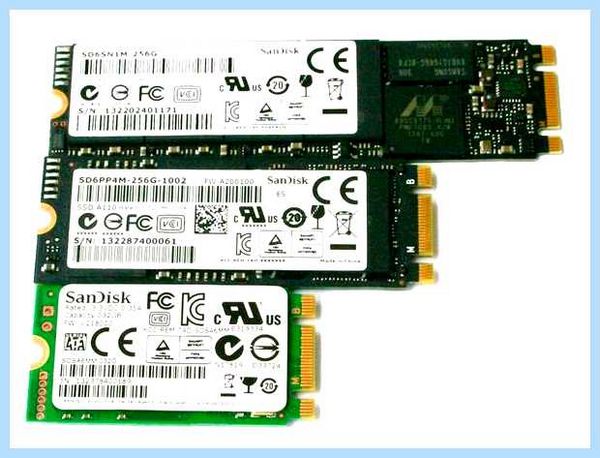

В сравнении с предыдущими форм-факторами M.2 предоставляет максимальную гибкость при проектирования устройства. Следующие характеристики устройства могут варьироваться:

• ширина;
• длина;
• высота;
• вид ключа и поддерживаемые интерфейсы.

Точный размер и тип ключа можно узнать по типу устройства.

Add-in-Card

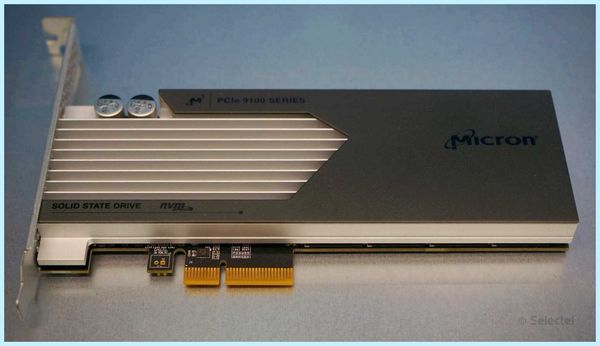

Как мы узнали ранее, SSD могут использовать PCIe линии для подключения через специальные разъемы. Но существуют диски, использующие PCIe с оригинальными коннекторами. Такой форм-фактор называется AiC, другими словами Add-in-Card. PCIe карты различаются по размерам.

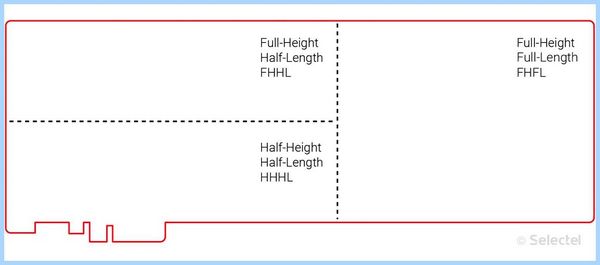

Наибольшим вариантом в Add-in-Card является Full-Height Full-Length (FHFL) профиль. Размер карты FHFL составляет 120 миллиметров в высоту и 312 миллиметров в длину. Твердотельные накопители обычно создаются в минимальном профиле: Half-Height Half-Length (HHHL) с высотой 79.2 мм и длиной 175.26 миллиметров.

NF1

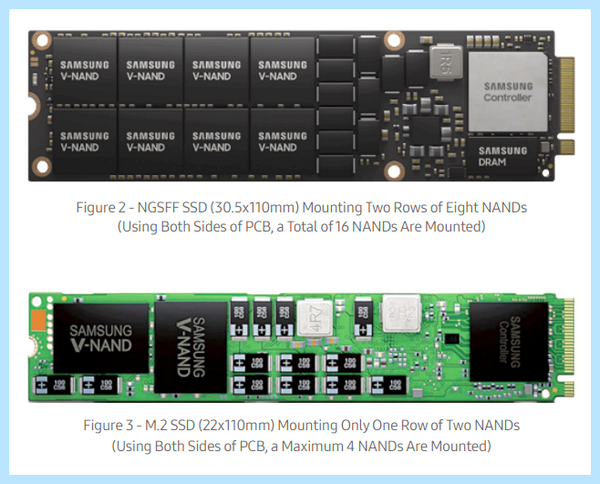

В августе 2018 года Samsung представила форм-фактор NGSFF (Next Generation Small Form Factor), так же известный как M.3 или NF1. Форм-фактор от Samsung отличается от M.2 увеличенной шириной и отсутствием разнообразия в коннекторах. Длина NGSFF-диска составляет 110 миллиметров, а ширина — 30 миллиметров, что эквивалентно наибольшей M.2-плате.

NF1 использует коннекторы, идентичные коннекторам типа «M» форм-фактора M.2, все же, M.2 и NF1 не совместимы между собой. PCI-SIG не одобряет использование разъема M.2 в данном форм-факторе, потому что установка M.2 устройств в NF1 разъем может привести к повреждению устанавливаемого оборудования.

Данный форм-фактор разработан для серверного сегмента: увеличенная ширина позволяет вместить до 36 накопителей в 1U сервер.

EDSFF

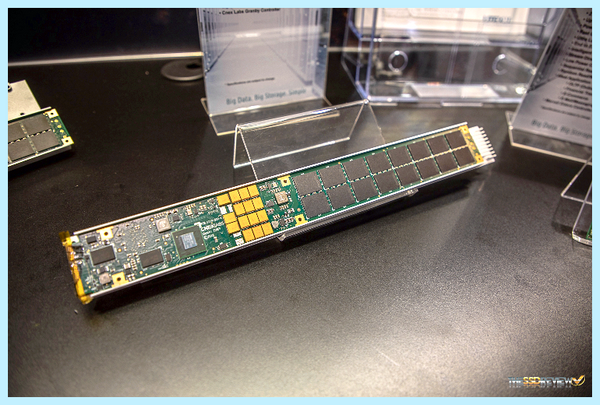

Enterprise & Data Center SSD Form Factor (EDSFF), известный как Intel Ruler SSD разработан EDSFF Working Group. EDSFF представляет две версии серверных SSD-дисков: короткий (E1.S) и длинный (E1.L).

Короткая версия EDSFF, E1.S, очень похожа на своего ближайшего конкурента — NGSFF, но имеет металлический корпус, который одновременно защищает плату от механических повреждений и выступает салазками для установки в сервер. Размеры диска E1.S не сильно отличаются от NGSFF: 111 миллиметров в длину и 31 миллиметр в высоту.

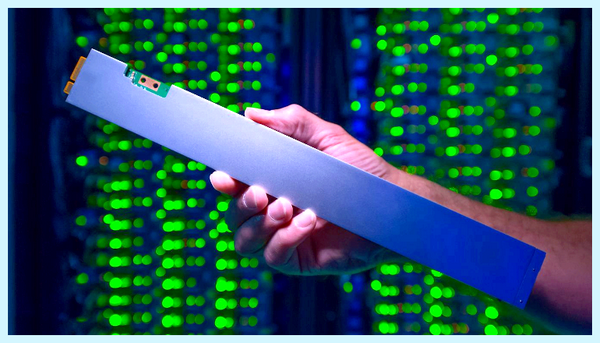

E1.L почти втрое длиннее E1.S, его длина — 325 миллиметров. Увеличение длины накопителя позволяет увеличить объём диска. В мае 2019 Intel® представила SSD D5-P4326 объёмом в 15.36 ТБ, а в дальнейшем планирует выпустить модель с вместимостью 30,72 ТБ.

Заключение

Большинство форм-факторов давно устоялись, а все изменения в накопителях происходят «под капотом». Все же, производители придумывают новые форм-факторы для NVMe, преследуя цель увеличить количество дисков в одном юните серверного пространства.

В нашей Selectel Lab вы можете протестировать Intel SSD D5-P4326 15.36 TB в сервере на базе высокочастотного Intel® Xeon® W-3235.

Как вы считаете, как скоро появится общий стандарт для нового форм-фактора, объединяющего лучшие черты NGSFF и EDSFF?

Разъёмы ssd дисков — интерфейс подключения ide sata micro msata m.2 ngff nvme pci-e slimline ahci

Предыдущие статьи цикла:

• Введение в SSD. Часть 2. Интерфейсная
• Введение в SSD. Часть 1. Историческая

Как установить SSD в системный блок ПК

Привет админ! Как установить SSD? Купил твердотельный накопитель SSD Kingston SSDNow V300, пришёл домой и открыл красивую коробочку, а в ней только сам SSD, ни винтов, ни кронштейна-переходника с 2,5 на 3,5-дюймовый форм-фактор чтобы установить SSD в отсек для жёстких дисков моего системного блока! Позвонил в магазин, где покупал твердотельный накопитель, там сказали, что по сути этот кронштейн нужно покупать отдельно, пришлось ехать ещё раз, почему сразу не сказали, не знаю.

Закрепил SSD в этом кронштейне похожем на простые салазки, но первый раз неправильно, не удалось подсоединить к SSD кабель питания и информационный кабель. Закреплять твердотельный накопитель SSD в салазках нужно таким макаром, чтобы разъёмы питания и интерфейса чуть выходили из кронштейна, только тогда к ним можно будет подсоединить кабель питания и информационный кабель SATA.

В конечном итоге я всё же победил и установил SSD в системный блок правильно. Но через пару дней узнал, что можно было просто закрепить SSD сбоку системника с помощью обычных виниловых хомутов. Короче думал всё просто, а получилось непросто.

Да и это ещё не всё, Вы будете смеяться, но пришлось и третий раз ехать в компьютерный магазин за интерфейсным кабелем SATA III (до 6 Гбит/с) и вот только тогда я уже установил SSD накопитель в свой системный блок и перенёс на него свою Windows 7.

Неплохо было бы иметь у Вас на сайте небольшую инструкцию с картинками, чтобы пользователи не катались потому что я.

Как установить SSD в системный блок ПК

Всё правильно друзья, в некоторых случаях твердотельные накопители продаются без специального кронштейна-переходника с 2,5- на 3,5-дюймовый форм-фактор, тогда его нужно купить отдельно. Всё это нужно предварительно уточнить у продавца перед покупкой SSD. Если в комплекте вашего SSD нет переходника, что его нужно купить отдельно, стоит он в районе 150-ти рублей и продадут Вам его в специальном пакетике, где будут ещё и специальные винтики для крепления SSD к самому кронштейну, и крепления кронштейна с SSD к корзине для жёстких дисков системного блока.

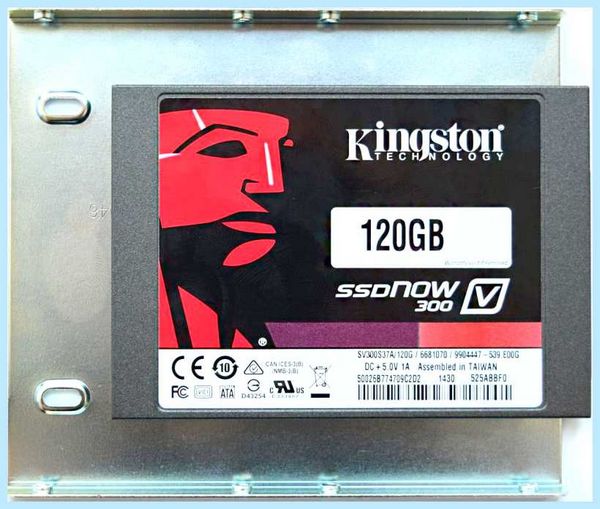

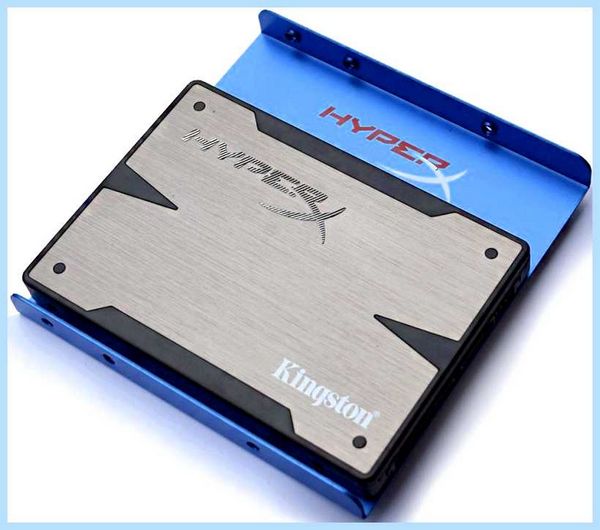

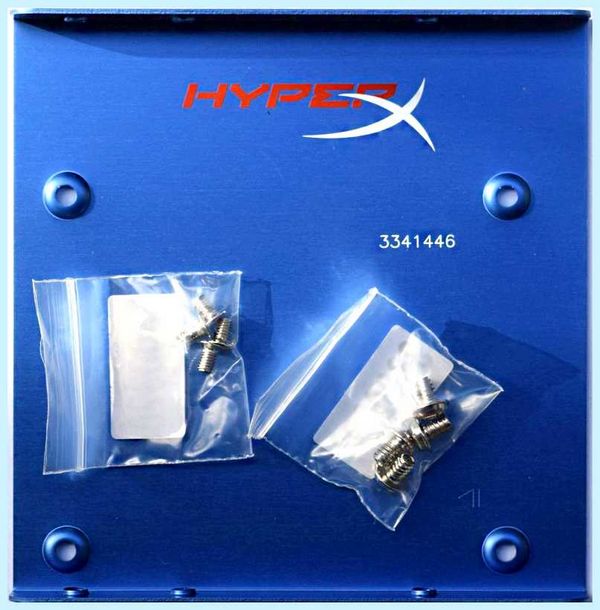

А в некоторых случаях твердотельные накопители продаются со специальным кронштейном-переходником, например Kingston HyperX 3K 120 Гб, а стоит HyperX 3K чуть дороже, например, такого же самого SSDNow V300.

На многих новых корпусах для компьютеров производители с недавнего времени специально предусматривают место для крепления твердотельного накопителя 2.5 SSD. Другими словами не нужен никакой переходник — кронштейн с 2,5 на 3,5-дюймовый форм-фактор, например в одном из новых корпусов Zalman имеется с обратной стороны корпуса вот такое уютненькое местечко для твердотельного накопителя.

Итак, после покупки накопителя SSD мы получаем вот такую симпатичную коробочку.

На коробке мы видим информацию о скоростных характеристиках чтения и записи нашего SSD и самый высокий скоростной интерфейс SATA III (до 6 Гбит/с) Также указан достойный производитель контроллера твердотельного накопителя SandForce.

Производитель контроллера SSD очень важен, читайте нашу подробную статью о твердотельных накопителях.

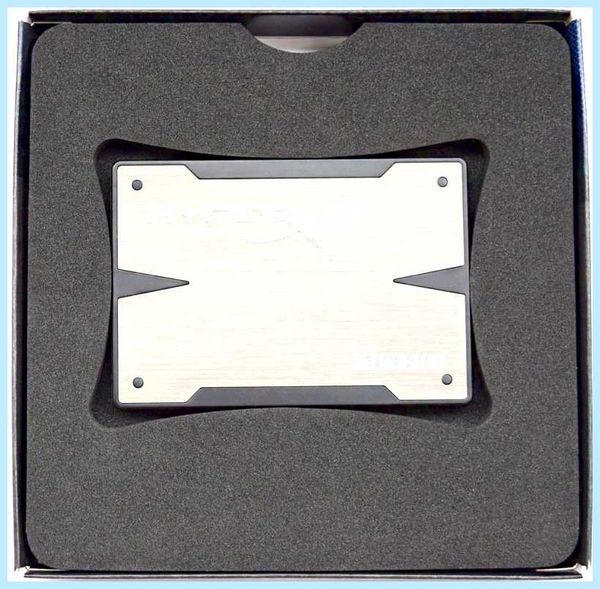

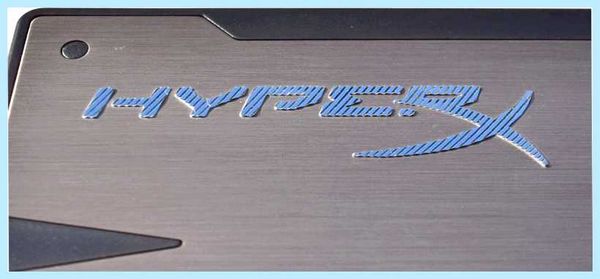

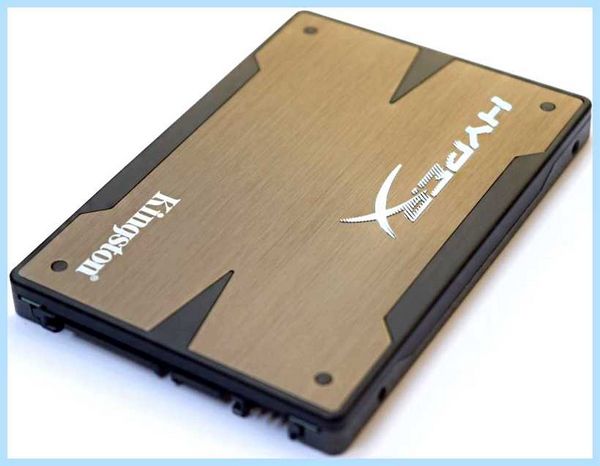

Открываем коробку, внутри находится ещё одна коробочка из вспененного полиэтилена, в ней находится сам накопитель Достаём SSD из коробочки. SSD Kingston HyperX 3K имеет металлический корпус с пластиковыми вставками тёмного цвета. На твердотельном накопителе надпись HyperX указывающая на принадлежность к флагманской линейке.

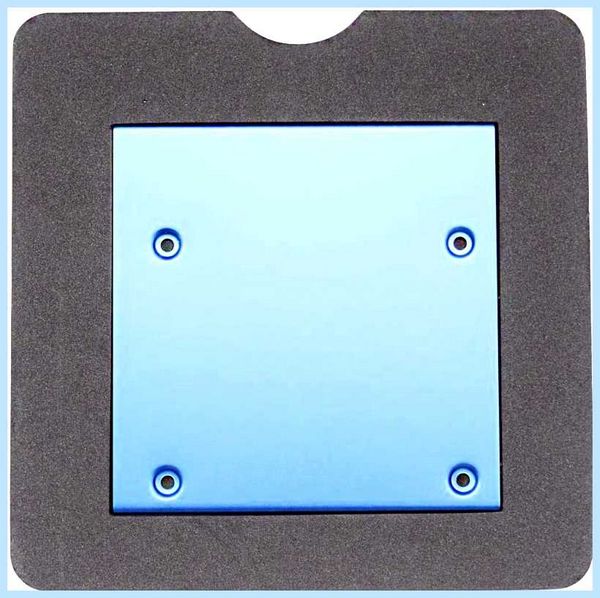

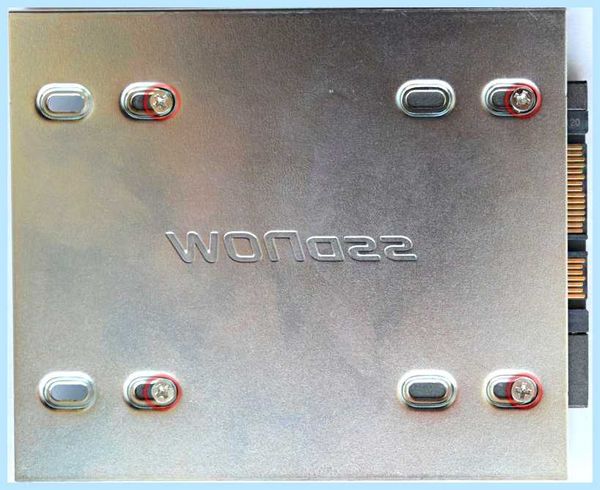

и с обратной стороны кронштейн для установки SSD в 3,5-дюймовый форм-фактор корзины для жёстких дисков системного блока. Имеется два набора винтов, первый для крепления SSD к кронштейну 2,5 на 3,5, второй набор винтов для фиксации самого кронштейна вместе с SSD в корзине для жёстких дисков системного блока. Винты разные по размеру, ничего не перепутайте.

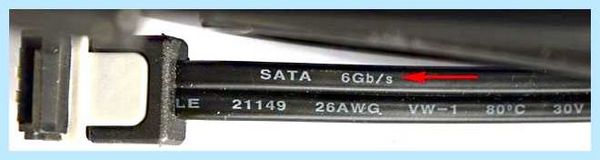

Итак друзья, у нас с Вами есть практически всё, чтобы установить наш твердотельный накопитель в системный блок, нет только интерфейсного кабеля SATA III (до 6 Гбит/с), да и его мне не пришлось приобретать отдельно, потому что он был в коробке от моей материнской платы ASUS P8Z77-V PROкупленной ещё годом ранее.

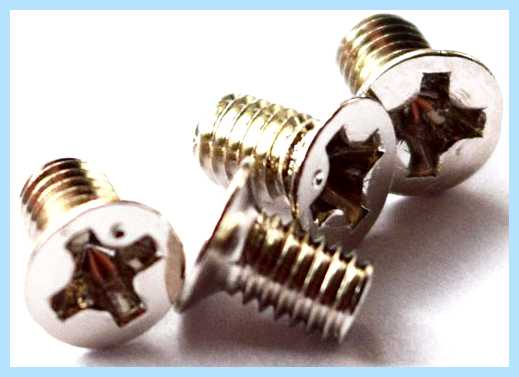

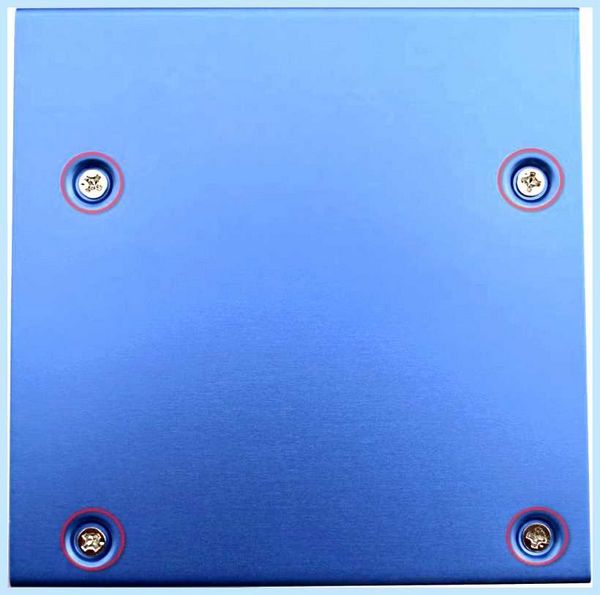

Итак, четырьмя винтами прикрепляем наш SSD к кронштейну 2,5 на 3,5

На выключенном компьютере вставляем наш кронштейн или по простому салазки с нашим твердотельным накопителем SSD в корзину для жёстких дисков нашего системного блока и закрепляем четырьмя винтами по два винта с каждой стороны. Направьте внимание, в корзине уже имеется простой жёсткий диск SATA с операционной системой, которую я перенесу позже на SSD.

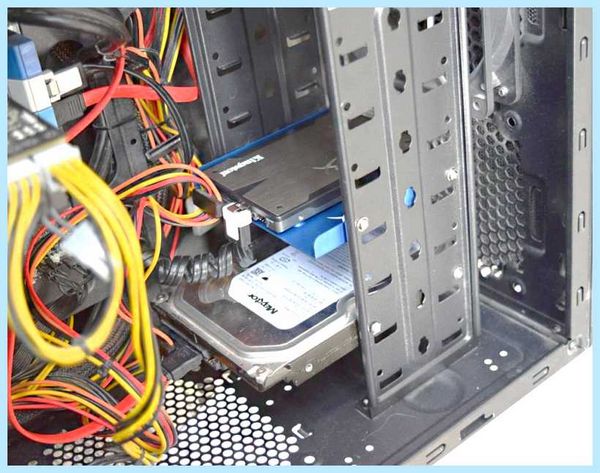

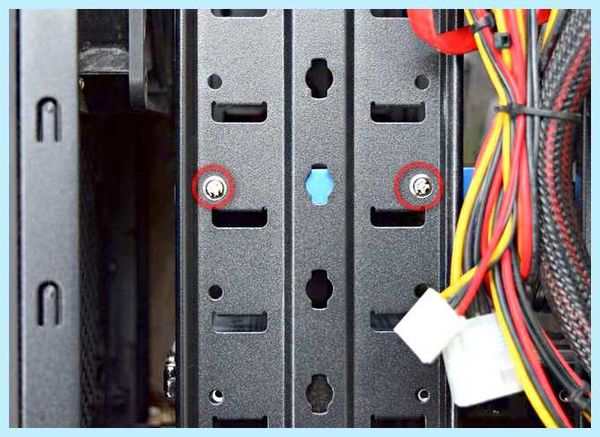

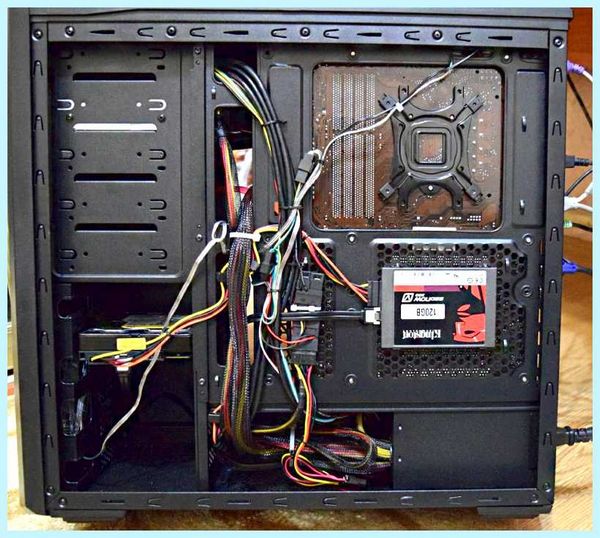

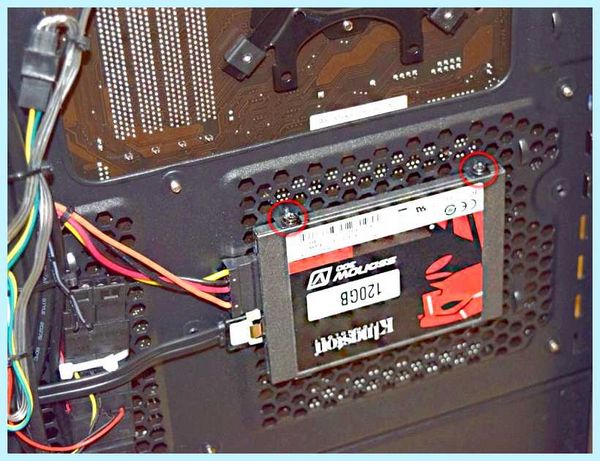

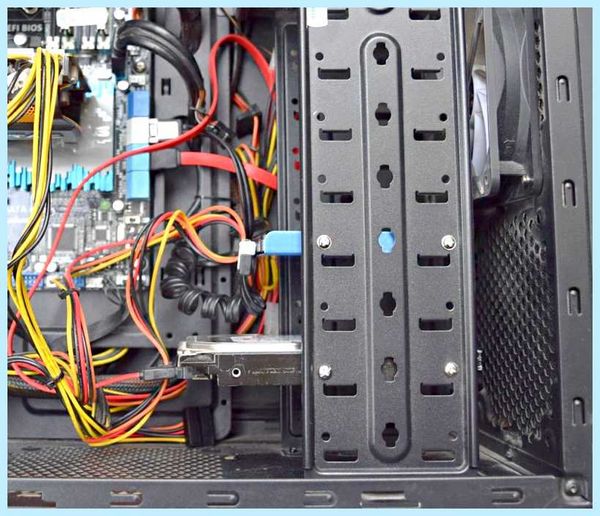

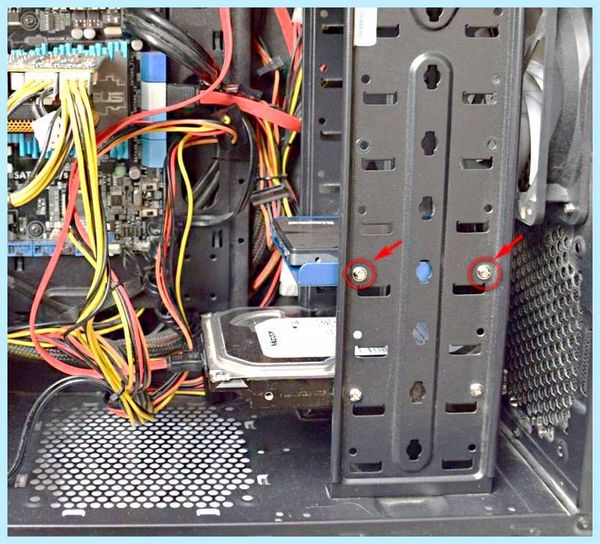

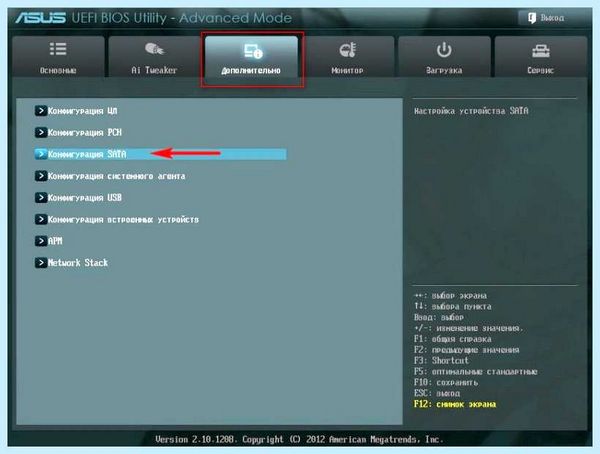

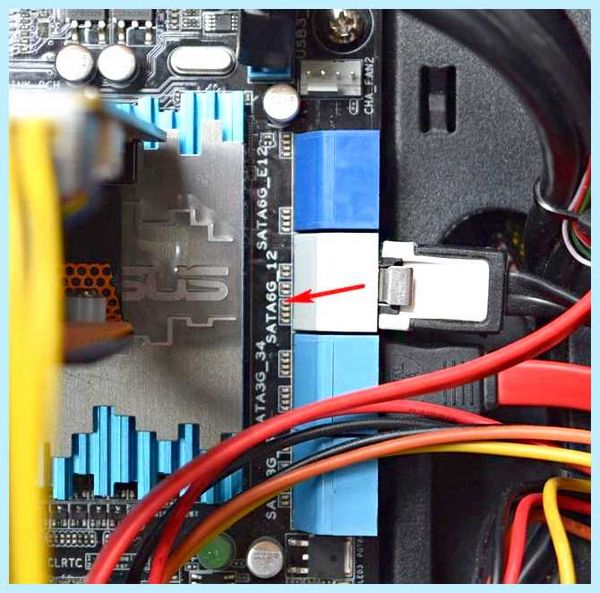

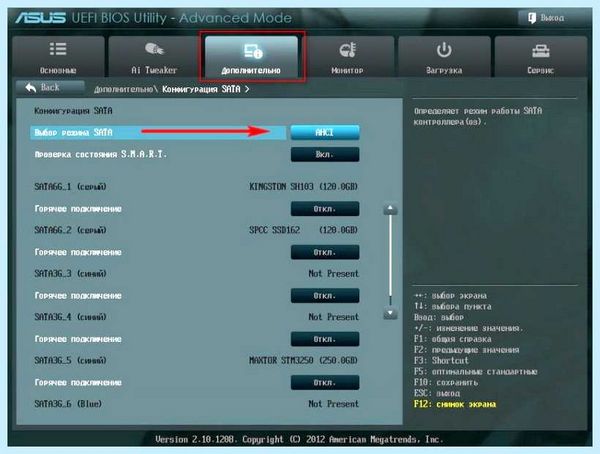

Снимаем ещё одну боковую крышку системного блока и закрепляем кронштейн с SSD с другой стороны. Высокоскоростной твердотельный накопитель SSD SATA III (до 6 Гбит/с) подсоединяйте к материнской плате правильно, к разъёму SATA III (до 6 Гбит/с), иначе он не раскроет все свои возможности (читайте нашу статью Как определить режим работы SATA жёсткого диска) И конечно в БИОС должен быть включен режим работы жёстких дисков в AHCI. Ну вот, мы и установили наш SSD. Если твердотельный накопитель новый, то его нужно инициализировать.

Друзья, Вы можете установить операционную систему на SSD заново, а можете перенести её с Вашего обычного жёсткого диска на SSD за 10 минут по нашей статье. Другими словами, чтобы Вы не захотели, вся интересующая Вас информация на сайте есть.

В интернете можно встретить мнение, что устанавливать Windows на твердотельный накопитель нужно всегда заново, а вот переносить готовую и стабильно работающую операционную систему с обычного HDD на SSD нельзя, потому что, когда Windows ставиться на HDD, соответственно и все её службы запускаются для работы HDD. Но если перенести такую систему на SSD, то многие службы не только лишь не помогут быстрее работать, а вдобавок будут способствовать быстрому износу новенького SSD (например дефрагментация).

Считаю это не совсем правильным, ведь пресловутую дефрагментацию можно отключить, а тратить некоторое количество дней на чистую установку системы с сотней программ я не хочу. Ну и зачем тогда сами производители SSD выпускают утилиты для переноса операционной системы с HDD на SSD, они что неграмотные?

Я лично, много раз переносил готовую винду на SSD, например на своём рабочем компьютере я перенёс Windows 8 (она у меня путешественница) с HDD на SSD (объём 60 ГБ) ещё два года назад, затем я перенёс эту же винду уже на другой накопитель SSD (объём 120ГБ) у меня всё работает настолько быстро, что быстрее и не нужно.

Вот в дальнейшем, когда выйдет финальная Windows 10, тогда конечно, новую операционную систему будем устанавливать на твердотельный накопитель заново.
