Pwr fan что это
Что такое Sys Fan на материнской плате: что подключается и где находится?
Как подключить вентилятор на материнскую плату
PWR Fan на материнской плате — что это такое и важен ли этот разъем?
Что такое PWR FAN на материнской плате
Что можно подключать
Ошибка допущенная при сборке ПК и её фатальные последствия — Обзор
Как подключать
Часто ли он применяется

Время от времени пробуют устанавливать кулер для микропроцессора, но делать этого точно не стоит, потому что он будет очень шуметь при увеличении нагрузки на CPU, а ещё вы лишитесь способности регулировать скорость, даже если она предусмотрена.

Вопрос заключается в последующем.
Если подключить вентиль к CPU_FAN то его скорость будет возрастать с повышением температуры микропроцессора.
От каких температур тогда зависят, и зависят ли вообщем разъемы CHA_FAN и PWR_FAN. И есть ли меж ними отличия?

Звідки: Наша родина, столица Крыма!
Звідки: Україна
Inco
А аннотацию к маман кто читать будет?
Звідки: Одесса

Вы все такие умные, аж рыдать охото.
yakudza43, в БИОСе есть описание, от чего зависит скорость PWR_FAN? Скрин мне покажи.
DEVES, я пока ещё не встречал аннотации, в какой есть описание, от каких показателей изменяется скорость вентиляторов, подключённых в данные разъёмы. Есть такая? Ну так скрины кинь — просвети нас.

Inco, от себя добавлю:
CPU_FAN — находится в зависимости от температуры процессора.
CHA_FAN — находится в зависимости от температуры процессора (по крайней мере на моей).
PWR_FAN — загадка. Есть предположение, что обороты должны возрастать с ростом нагрузки на БП.

Advanced Member
Звідки: пригород столицы

Dimentoza
ну так в инструкции как раз будет сказано, что за плата и умеет ли она вообще регулировать скорость вентилей, подключенных к CHA_FAN и PWR_FAN. Нам можно только догадываться, что за материнка, но обычно на дешевых через эти разъемы вообще вентили не управляются. И сколько помню на всех моих платах разных производителей CHA_FAN всегда зависел от температуры самой платы, а PWR_FAN вообще никогда управлял вентиляторами.

Звідки: Маунтин-Вью

DEVES
Инструкцию читал ничего по своему вопросу не нашел. Может вы покажите где про это написано. Мать Asus P8P67 PRO (REV 3.1)
localpirat
Написано что умеет регулировать CHA_FAN и CPU_FAN. Если с последним все ясно то с CHA_FAN не ясно от какого датчика зависит.

Звідки: Україна
Inco
CHA_FAN — находится в зависимости от температуры процессора
Advanced Member
Звідки: пригород столицы

Inco
проще всего подключить вентили, разогреть хорошо проц и посмотреть, изменяются ли обороты через CHA_FAN. Установи FAN xpert, там все наглядно видно. Просто на прошлой Гиге и сейчас на Асроке, где CHA_FAN 3шт — все зависят от темпы матери и это тупо, мать не прогревается и никакой авторегулировки. все в ручную. Хорошо что есть два CPU_FAN.

Звідки: Одесса

Ну как я и говорил — в инструкции ни слова. Я когда прогревал процессор — у меня поднимались обороты CHA_FAN. А вот от чего они точно зависят — от температуры МБ или проца, одному Богу (ну и инженерам) известно.

Звідки: Маунтин-Вью

DEVES
Спасибо.

Я когда начинаю греть проц LinX асусовская прога QFAN фризится и не работает, но по температурам в принципе видно что обороты пропеллера зависят от проца.

Звідки: Россия, столица Крыма!
в БИОСе есть описание, от чего зависит скорость PWR_FAN? Скрин мне покажи.

В инструкции к бувису моей MB есть описание. Оно «говорит», что скорость разъёма PWR_FAN не зависит не от чего, а там где зависит и от чего, тоже скрин прилагается

Звідки: Севастополь

PWR_FAN предназначен для мониторинга скорости вращения вентилятора блока питания.
Раньше были всякие БП со специальным хвостом для этих целей (у меня есть такой Antec TP3).

Звідки: Звідки і всі

всегда был уверен , что PWR_FAN просто на полную крутит вентиль, тоесть туда только 12 вольтей подается

Звідки: Чернигов-Киев

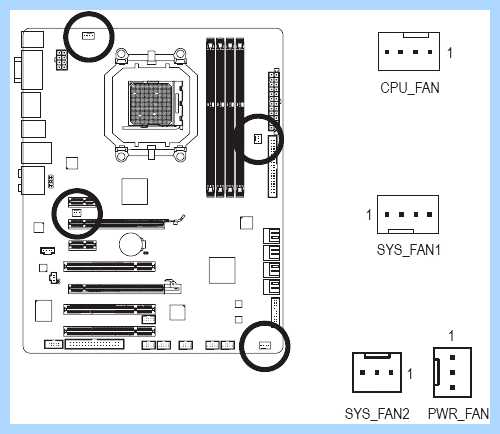

На системной плате установлены 4-контактные разъемы (CPU_FAN) и (SYS_FAN1 или SYS_FAN2) для подключения вентилятора системы охлаждения ЦП и системного вентилятора, также 3-контактные разъемы (SYS_FAN2 или SYS_FAN1) и (PWR_FAN) для подключения системного вентилятора и вентилятора блока питания. Подключая вентиляторы к этим разъемам, соблюдайте полярность (черный провод кабеля соответствует контакту «Земля») ну и ключ умный челевек на штекере предусмотрел.. Системная плата предоставляет возможность регулировать скорость вращения вентилятора ЦП. Для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор, который выводит нагретые воздушные массы за границы корпуса ПК.
P.S.Для тех кто не догадался CHA_FAN и SYS_FAN- одно и тоже.

ВОПРОСОВ ДУМАЮ БОЛЬШЕ НЕ ВОЗНИКНЕТ.

Звідки: Беларусь

CHA=Chassis=корпус
PWR=POWER=питание
Подключать вентилятор можно в любой из них. Однако есть и различие — некоторые особенности регулировки скорости в BIOS. Я выбирал тот разъем, который даст оптимальное соотношение шума/продувания в конкретном месте.

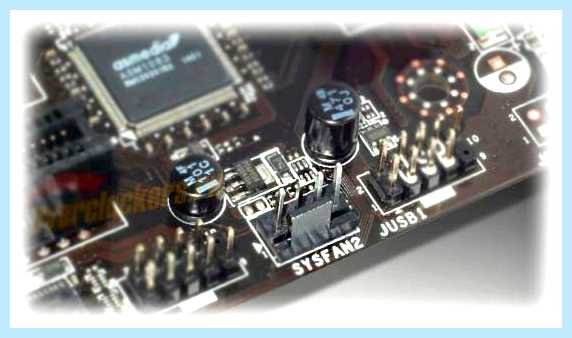

Что такое Sys Fan на материнской плате: что подключается и где находится?

Здравствуйте, дорогие читатели! Сегодня разберем разъем sys Fan на материнской плате: что же все-таки это такое, зачем нужен и какие провода подключать сюда. Про все разъемы на материнской плате можно почитать тут.

Sys fan — это сокращение от system fan, что означает «Системный вентилятор». Разъем служит для подключения дополнительных кулеров и за неимением других вариантов может также использоваться для подключения вентилятора CPU.

Таких портов может на материнке быть несколько: от нуля до 4-5. Обозначаются они, соответственно, fan 1, 2 и т.д..

Какие провода подключать сюда: только соответствующий коннектор, который на конце провода, питающего кулер. Существуют 3- и 4-контактный варианты этого разъема.

Земля;
Контроль скорости;
Тахометрический контакт;
Питание (pwr).

У трехконтактного это земля, питание и контроль скорости вращения. Если порты и коннектор разные, лучше их не подключать.

Изменение скорости вращения крыльчатки достигается благодаря изменению напряжения от 0 до 5 вольт. Все настройки выполняются в BIOS, также соответствующими утилитами: например, MSI Afterburner.

Потому что здесь реализована «защита от дурака», то и сломать кулер крайне сложно: пользователь при всем желании не даст команду вращаться ему быстрее, чем это предусмотрено спецификацией.

Где расположен такой порт на материнке, найти легко: обычно его помещают поближе к сокету ЦП. Если портов много, некоторые могут быть вынесены на периферию системной платы.

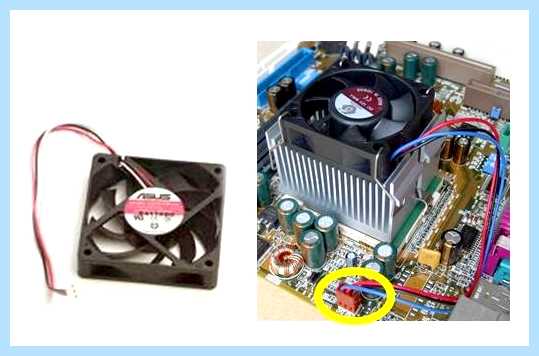

Как подключить вентилятор на материнскую плату

Акцентирую ваше внимание, что использование этого слота не обязательно: у вас может попросту не быть кулеров, чтобы их сюда подключить. Такое наблюдается, если компьютеру хватает мощности вентилятора процессора и блока питания.

Дополнительное охлаждение, создающее лишний шум, может быть нецелесообразно.

Также советую почитать о проверке системной платы на работоспособность и чем игровая плата отличается от обычной. Не забывайте делиться постами моего блога в социальных сетях, если хотите помочь в его продвижении. До скорой встречи!

С уважением, автор блога Андрей Андреев.

PWR Fan на материнской плате — что это такое и важен ли этот разъем?

Привет! Даже не зная, как работает материнка её легко назвать одним из самых сложных устройств ПК хотя бы по внешнему облику. И это будет правдой, так как на ней столько деталей и разъемов, что трудно представить, сколько мне нужно статей, чтобы охватить всю тему. Сегодня я расскажу лишь об одной детали, но даже это будет интересно. Её не так легко встретить на материнках сейчас, и когда она внезапно обнаруживается, её назначение может вызвать вопросы. Поэтому далее о том, PWR FAN на материнской плате — что это.

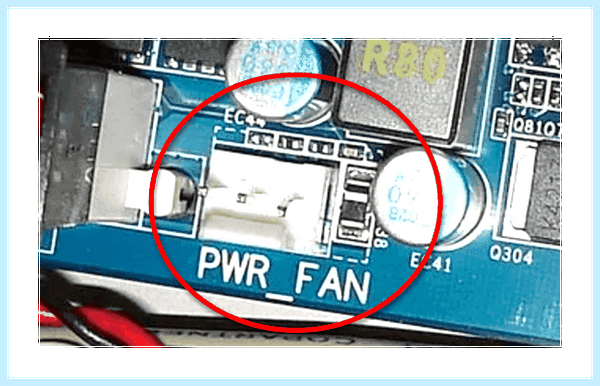

Что такое PWR FAN на материнской плате

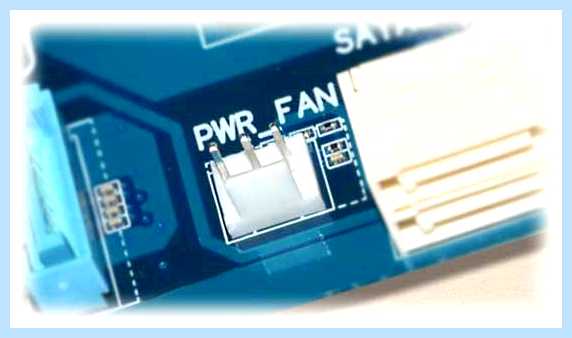

Если вы внимательно рассматривали материнку, то могли увидеть на ней надпись PWR_FAN. FAN — это обозначение вентилятора, PWR – сокращение от Power, «энергия», что означает, что к этому разъёму подключается устройство охлаждения для источника энергии, который в ПК называется «блок питания».

Обычно, когда речь заходит об охлаждении БП, пользователи удивляются, что это вообще нужно. Так как никакого дополнительного оборудования для него обычно не предлагается.

Однако, БП может пригодиться своё охлаждение, потому что эта деталь компьютера тоже нагревается во время работы, как и все другие. Поэтому иногда можно встретить нужный разъём, и он возможно окажется полезен. Но здесь, как как правило это бывает, не всё так просто.

Что можно подключать

Несмотря на то, что материнские платы иногда предполагают установить кулер для блока питания, на самих БП не всегда есть возможность установки охлаждения. Здесь нередко хватает обычного, что уже установлено в корпус.

Но потому что пользователи не всегда любят подобные пустоты, они стремятся их устранить. Тем паче, это место специально для подключения кулера, а значит, логично, к нему можно подключить какой-нибудь другой. Но эта логика не всегда справедлива.

Ошибка допущенная при сборке ПК и её фатальные последствия — Обзор

Сюда и вправду можно подключить тот корпусный вентилятор, например, если вам кажется, что воздушный поток недостаточен. Но определяться устройство в БИОС будет как установка для БП, правда, управлять им будет нельзя.

Иногда пробуют устанавливать кулер для процессора, но делать этого точно не стоит, потому что он будет сильно шуметь при увеличении нагрузки на CPU, а ещё вы лишитесь возможности регулировать скорость, даже если она предусмотрена.

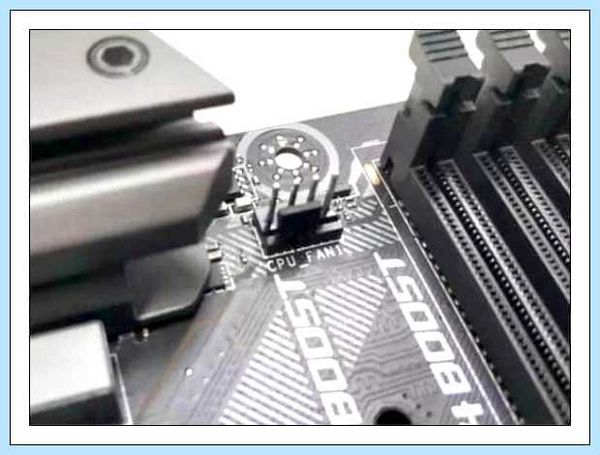

Лучше всё же подключать вентиляторы только к своим разъёмам, например, для корпусного есть SYS_FAN 1, а для процессора — CPU_FAN.

Как подключать

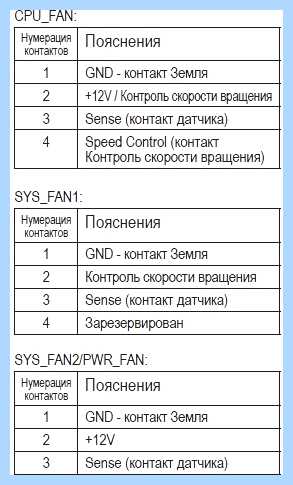

PWR_FAN имеет 3 или 4 контакта. Если их 4, значит у вас будет возможность управлять вращением лопастей вентилятора, если 3 — нет. Среди этих трёх контактов один нужен для подключения питания, другой — для земли, третий — фиксирует обороты кулера, этот контакт называют «обороты» или «тахометр» (прибор для измерения частоты вращения).

Он подключается к датчику оборотов, который есть в вентиляторе, по этому вы сможете узнавать скорость лопастей и проверять, работает ли кулер, не заглядывая при всем этом внутрь корпуса. Повлиять на скорость вы никак не сможете, только зафиксировать. А вот если контакта 4, тогда скорость отрегулировать получится.

Будьте внимательны с питанием, потому что иногда здесь требуется 12 вольт, а иногда — всего 5 вольт, от этого зависит скорость вращения.

Перед тем, как заниматься подключением кулера для блока питания, найдите ему подходящее место, так как его не так легко уместить даже в стандартный корпус. Найдя место, подключить провода будет нетрудно.

Часто ли он применяется

Сегодня PWR_FAN встречается нечасто, так что вы можете с ним и не встретиться. Причём, даже если у вас есть этот разъём, подключать к нему вентилятор для БП не обязательно, можете оставить его без внимания.

Но если вы считаете, что вашему БП нужно дополнительное собственное охлаждение, то поищите платы с этим разъёмом, такие в продаже ещё есть.

Только учитывайте, что корпус тоже должен будет вместить дополнительное устройство, и распределение воздушных потоков должно сохраниться, чтобы не пострадали другие детали ПК.

Если на вашей материнке нет нужного количества подключений кулеров, вы можете докупить карты для платы с нужными подключениями. Например, такая практика есть у ASUS.

Теперь вы будете знать, зачем используется PWR_FAN и что же все-таки это такое, а о других деталях материнских плат поговорим в другой раз. Подписывайтесь на мои социальные сети, тогда и вы не пропустите ни одной новой публикации, ну и вообще там интересно! Увидимся!

С уважением, автор блога Андрей Андреев.
