Принципиально осознавать, что большее количество фаз питания не непременно значит наилучший VRM. Фактический выбор компонент во всем VRM имеет огромное значение для рабочих температур и того, какую мощность способен выдержать VRM. Преимущество большего количества фаз заключается в стабильности напряжения, которое выдает VRM, в то время как температура и способность выходной мощности VRM находятся в воздухе.

Как узнать температуру VRM материнской платы

Если ваш компьютер работает неустойчиво (сам выключается, часты «синие экраны смерти», снижена производительность), это повод для того, чтобы проверить температуру комплектующих. Один из таких компонентов — VRM на материнской плате.

Главная задача VRM — обеспечение стабильного питания комплектующих вашего компьютера. Высокая температура VRM может привести к перебоям в питании комплектующих и связанным с этим проблемам.

Как узнать температуру VRM на материнской плате?

В этой статье мы рассмотрим три способа как узнать температуру VRM материнской платы.

1. HWiNFO64

Сразу необходимо отметить, что этот способ не будет работать, если на материнской плате компьютера отсутствуют датчики измерения температуры VRM. Стоит также учитывать возможную неточность полученных показаний. Так, для материнских плат с чипсетом H110 известна следующая проблема: температура VRM некорректно измеряется некоторыми программами. При фактической температуре в 30° программы показывают значение 100° и выше. В такой ситуации можно посмотреть температуру в BIOS (если доступно) или прибегнуть ко второму или третьему способам, описанным ниже.

Первый и самый простой способ узнать температуру VRM — использовать бесплатную утилиту HWiNFO64, созданную для сбора и отображения всей доступной информации о компьютере и его комплектующих.

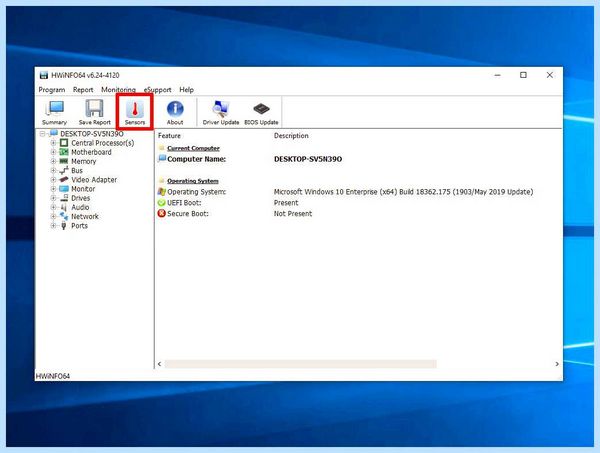

Установив и запустив утилиту HWiNFO64, перейдите на вкладку Sensors, нажав на одноимённую кнопку на панели инструментов:

В открывшемся окне показаны данные от всех установленных в компьютере сенсоров. Нас интересует информация с датчиков, установленных на материнской плате. Наименование нужного раздела такое же, как и у самой материнской платы (в данном примере: ASRock B450 Pro4).

Далее в этом разделе ищем строку VRM (может называться иначе — VRM MOS), где и будет отображена искомая температура VRM на материнской плате.

2. Пирометр

Пирометр (инфракрасный термометр) можно использовать для измерения температуры почти любой поверхности. Соответственно, его можно использовать и для измерения температуры VRM на материнской плате.

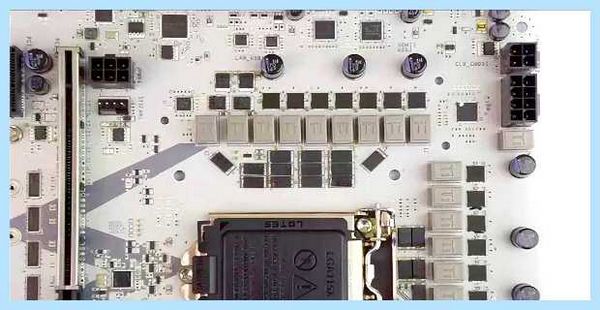

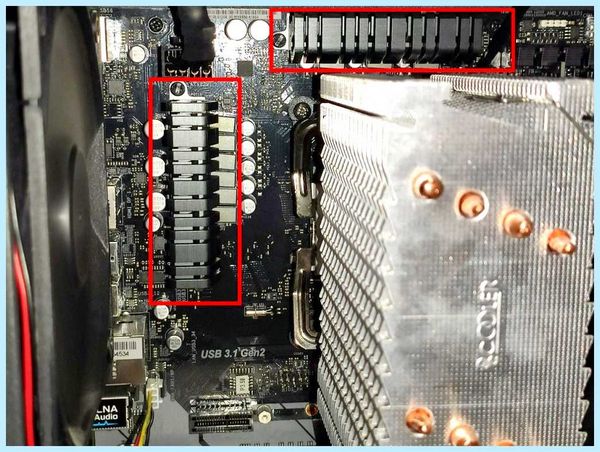

Для того, чтобы произвести измерение при помощи инфракрасного термометра, нужно для начала найти эту самую зону VRM на материнской плате. На скриншоте искомые зоны отмечены красным цветом (для материнской платы ASRock B450 Pro4):

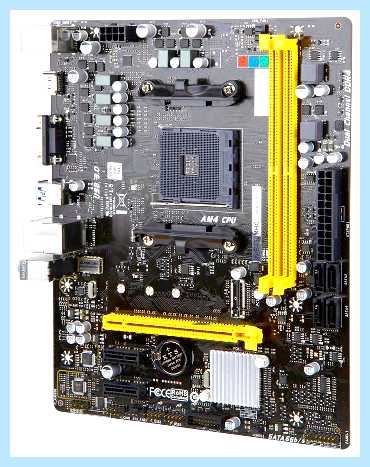

VRM может быть как закрыта быстросъёмными радиаторами (как в данном случае), так и полностью открыта (как на скриншоте ниже):

Измерять температуру следует направив луч инфракрасного термометра на любой из мосфетов или на охлаждающий их радиатор. Стоит подразумевать, что температура радиатора будет на 4-5° ниже, чем фактическая температура VRM.

Достоверность температурных показателей в значительной степени находится в зависимости от погрешности инфракрасного термометра (обычно она составляет ± 2°) и от диапазона регистрируемых им температур. Некоторые недорогие пирометры рассчитаны на диапазон температур от 0° до 50°. Если нижний предел ни на что не влияет, то верхний (50° — максимум на шкале) может помешать определить реальные показатели температур. Нормальная температура VRM на материнской плате не должна превышать 50°, а максимальная температура VRM не должна превышать 90° под критической нагрузкой. VRM может работать и при температуре 120°, однако с повышением температуры падает КПД, что негативно сказывается на стабильности системы.

Если вы намерены измерять температуру инфракрасным термометром, стоит купить модель с расширенным диапазоном регистрируемых температур.

3. Датчик температуры

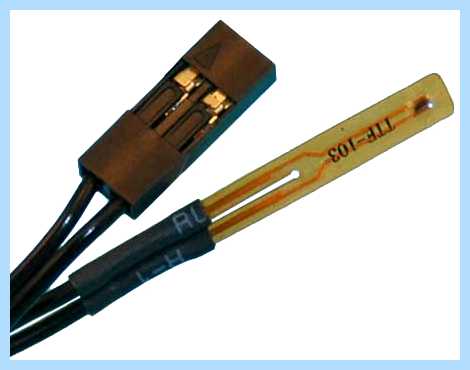

Третий способ — датчик температуры. Он состоит из термистора на одной стороне и двухконтактного разъёма для подсоединения к материнской плате на другой. Иногда такой датчик оснащается также и ЖК-дисплеем.

Не все материнские платы поддерживают подключение таких устройств. Следует разузнать, есть ли на вашей материнской плате специальный разъём для подключения термодатчиков.

Этот датчик можно прикрепить как к зоне VRM, так и к любому другому комплектующему, температуру которого вы хотите измерить. Это довольно универсальное устройство.

Выводы

В этой статье мы рассмотрели три наиболее простых способа того, как посмотреть температуру VRM материнской платы. Материнская плата тоже косвенно влияет на производительность и стабильность работы компьютера. Отслеживание температур комплектующих позволит вам узнать о неполадках раньше, чем они смогут нанести вывеси из строя ваш компьютер. Рекомендуется проводить регулярные проверки температур комплектующих раз в 1-2 месяца, особенно в жаркую пору года.

Что такое фазы питания VRM материнской платы?

На страницах, посвященных продуктам материнских плат и пользователям онлайн-форумов, часто упоминается VRM материнской платы и количество фаз питания. Будучи технической темой, VRM — не простая тема для обсуждения. Итак, сегодня рассмотрим концепцию VRM и фразы питания как можно проще и понятнее, чтобы можно было легко понять, о чем рассказывает страница продукта материнской платы (и когда это важно).

VRM: важный в роли, но часто забытый

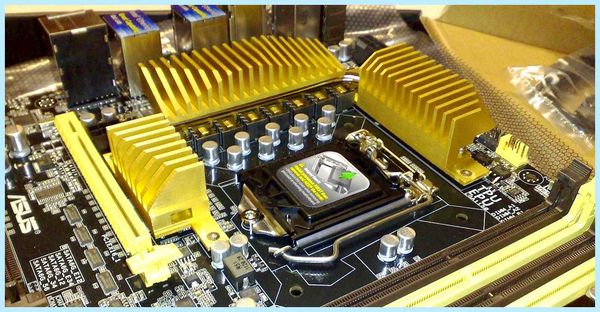

На каждой материнской плате есть цепь рядом с CPU, называемая модулем регулятора напряжения или VRM. Задача VRM заключается в том, чтобы сделать питание от блока питания пригодным для использования процессором и помочь, стабилизировать его. Если б не VRM, ваш процессор даже не работал бы!

ОЗУ также имеет гораздо меньший, более простой VRM рядом со слотами оперативки. Все же, обычно фокусируется лишь на VRM процессора. Тяжёлый разгон ОЗУ выполняется немногими, и ОЗУ потребляет меньше энергии, чем ЦП, поэтому его часто игнорируют.

Технический материал: силовые фазы

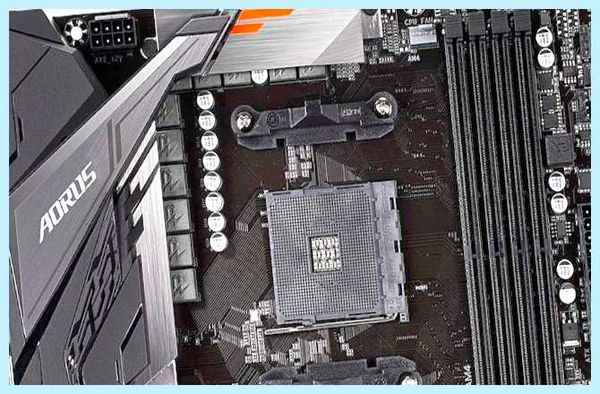

VRM состоит из отдельных силовых «фаз». Ваша базовая фаза питания состоит из двух транзисторов, дросселя и конденсатора. Транзисторы могут быть или не быть покрыты радиатором, потому что они могут сильно нагреваться и быть более чувствительными к температуре. Дроссели на современных материнских платах обычно выглядят как маленькие черные или серые кубики, которые иногда имеют небольшой участок разного цвета посередине. Конденсаторы — другой компонент, обычно маленькие цилиндры в форме, рядом с дросселями.

В VRM есть две отдельные группы фаз питания. Один используется для ядер ЦП, а другой используется другими частями ЦП, например, встроенным графическим процессором. На типичной материнской плате фазы питания, используемые для ядер ЦП (те, которые нас интересуют больше всего), находятся слева от ЦП, в то время как другие находятся над ним, но так бывает не всегда, особенно для небольших материнских плат.

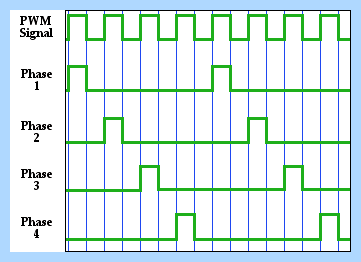

По мере увеличения количества фаз питания время, в течение которого данная фаза питания «работает», уменьшается. Например, если у вас есть две фазы питания, каждая фаза работает 50% времени. Добавьте третью, и каждая фаза работает только 33% времени, и т.д..

Если предположить, что используются одни и те же компоненты, то чем больше фаз вы добавите, тем круче будет работать каждая фаза, тем больше мощности сможет выдать VRM и тем стабильнее будет напряжение на процессоре. Чем больше энергии использует ваш процессор, тем горячее работает VRM. Работа кулера увеличивает срок службы VRM и снижает риск перегрева, что может стать проблемой для оверклокеров. Более высокая выходная мощность снижает риск перегрузки VRM, что может привести к выключению системы или замедлению работы процессора. Лучшая стабильность питания ЦП может в ограниченной степени снизить необходимое напряжение для стабильности разгона, повышения температуры ЦП и теоретического срока службы.

Качество фазы

Важно понимать, что большее количество фаз питания не обязательно означает лучший VRM. Фактический выбор компонентов во всем VRM имеет большое значение для рабочих температур и того, какую мощность способен выдержать VRM. Преимущество большего количества фаз заключается в стабильности напряжения, которое выдает VRM, в то время как температура и способность выходной мощности VRM находятся в воздухе.

Четыре фазы вполне могут быть лучшим выбором, чем восемь фаз, если компоненты достаточно лучше. С практической точки зрения, больше этапов, лучший выбор, но так бывает не всегда, поэтому лучше рассмотреть это в каждом конкретном случае.

Обманчивый маркетинг и дизайн

Довольно распространенная конструкция, используемая производителями материнских плат, заключается в удвоении количества компонентов, используемых в каждой фазе питания, без удвоения количества фаз питания. Те, кто не знает лучше, могут предположить, что вы можете подсчитать количество дросселей для подсчета количества фаз питания. Что возможно и поболее важно, производители материнских плат часто (но не всегда) используют эту конструкцию, одновременно требуя более высокого числа фаз. Хотя количество фаз питания не увеличивается, фактическое качество фаз все еще увеличивается, что значительно повышает выходную мощность VRM, также рабочие температуры.

Эта практика вводит в заблуждение и не идеальна по сравнению с более актуальными фазами, но она все таки помогает. ASUS Z390 Maximus XI Hero и MSI B450M Mortar (Titanium) считаются примерами такого дизайна, хотя и не являются обманчивым маркетингом. Все же, Asrock Fatal1ty AB350 Gaming-ITX/ac, безусловно, считается примером притязательного подсчета количества фаз с использованием этой конструкции.

Производители материнских плат иногда выходят за рамки маркетинга двухкомпонентных фаз как дополнительные фазы, даже не удваивая все компоненты, но при всем этом требуют большего числа фаз. Они могут добавить очередной дроссель и, возможно, один транзистор (хотя и поболее важный, который обрабатывает большую часть мощности), чтобы создать видимость большего количества фаз, но не добавлять отдельные фазы. Это делает любую ложь о подсчете фаз еще больше вопиющей и (в ограниченной, но не большой степени) уменьшает реальную выгоду. Gigabyte B450 Aorus M и Aorus Elite, Biostar B450MHC и ASUS TUF Z370-Pro Gaming являются примерами этого дизайна, хотя у них нет претензий по количеству фаз, связанных с ними.

Обе эти тактики учитывались, поэтому лучше не предполагать подсчет фазы питания, основанный на количестве дросселей, которые вы видите на материнской плате, и полностью игнорировать заявки на подсчет фаз от производителей материнских плат. Единственный способ по-настоящему узнать счетчик фаз — это проанализировать фактические компоненты (или, что более доступно, через поиск в Интернете знающего создателя видео или автора, который провел такой анализ на доске или досках, которые вы рассматриваете).

Температура видеокарты. Максимальная и рабочая температура видеокарты

Вывод

В конечном счете, в системах с процессорами последнего поколения беспокойство о VRM будет в главном актуально для тех, кто хочет достичь высоких разгонов, а не для обычных пользователей. До того времени, пока производитель не укажет определенный процессор TDP как не поддерживаемый, вы можете использовать любой современный процессор на материнской плате с совместимым сокетом и запускать его без разгона и без проблем.

Основанное на доступных в текущее время материнских платах, маловероятно, что вы столкнетесь с какими-либо существенными неудачами с любой приличной (фактической) четырехфазной материнской платой и четырехъядерным или шестиядерным процессором, также с шестифазной материнской платой и восьмиъядерной центральный процессор (по крайней мере, до того времени, пока его охлаждение не будет ужасным, как на ASRock Z390 Pro4). И если вы не пытаетесь побить рекорды разгона или используете процессор с 16+ ядрами, практические преимущества для виртуальных виртуальных машин высшего класса, которые могут иметь более восьми высококачественных фаз питания, невелики. Температура всегда может быть проблемой, но фактические температуры всегда будут варьироваться между пользователями и их оборудованием, в то время как какое-либо влияние на срок службы материнской платы неясно.

Все это говорит о том, что для большинства людей не стоит беспокоиться о VRM. Для нас, обычных пользователей, лучше сосредоточиться в главном на функциях и, возможно, эстетике, которую обеспечивает материнская плата. Но, зная это, вы можете сделать свой выбор более эффективно для ваших нужд.

Что такое VRM на материнской плате

Для работы большинства комплектующих компьютера необходимо питание. Для пользователя это означает лишь то, что нужно не забыть подключить блок питания к розетке, а вот на практике всё чуть по другому.

В блоке питания напряжение розетки преобразовывается с 220 В в 12 В. До того как добраться до процессора, видеокарты или другого устройства, питание проходит через специальные модули – VRM. Именно о том, что же все-таки это такое, мы и расскажем в данной статье.

Что такое VRM?

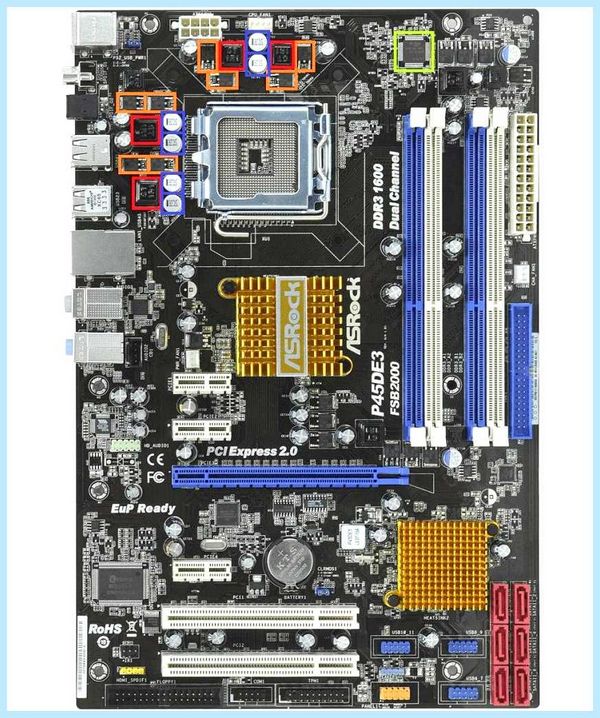

Давайте разберемся что такое VRM на материнской плате. Аббревиатура VRM переводится как «модуль регуляции напряжения». Важно понимать, что это не один какой-то элемент устройства, а их совокупность. По дефлоту VRM содержит в себе следующие компоненты:

• ШИМ-контроллер или PWM контроллер (салатовый);
• MOSFET (оранжевый);
• дроссель (красный);
• конденсатор (синий).

Всё вместе это и называется «модулем регулятора напряжения». Такие модули есть на материнских платах и видеокартах. Сначала такой модуль преобразовывает напряжение, подаваемое от блока питания к комплектующим. Комплектующим, обычно, не нужны все 12 В. Например, процессоры используют лишь 1,5 В. Вторая важная задача для VRM – подавать это напряжение стабильно, без скачков и перепадов.

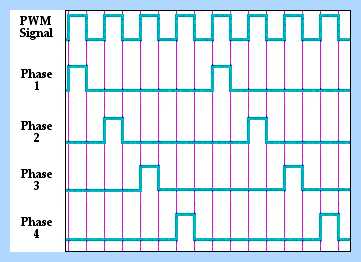

Указанную выше совокупность элементов принято также называть фазой питания. Проходя через такую фазу, питание передаётся устройству в виде импульса. Это значит, что в какой-то момент времени происходят скачки напряжения. Они негативно сказываются на работе оборудования. Дабы такие скачки свести к минимуму, принято использовать не одну фазу питания, а несколько. Их импульсы смещаются друг относительно друга таким макаром, чтобы на выходе получалось «ровное» значение напряжения. Взгляните на изображение ниже. В нём схематически изображена работа VRM, состоящая из 4-х фаз питания.

На сегодня в VRM принято использовать в среднем от 4 до 8 фаз. Чем их больше, тем стабильнее будет напряжение. Кроме того, от их количества зависит и максимальная мощность, которую может получить процессор. Последний параметр особо важен в случаях, когда планируется его разгон.

Выводы

Теперь вы знаете что такое VRM. Это весьма важный элемент, на который пользователи зачастую не обращают внимания. Данный модуль бывает как на материнских платах, так и на видеокартах. Чем больше количество фаз в VRM, тем стабильнее будет работать оборудование.
