Что такое VRM на видеокарте?

Vrm на видеокарте

Всем привет! Сейчас обсудим VRM на видеоплате: что же все-таки это такое, как ее поглядеть, какая обычная и очень допустимая температура, как охладить видеоплату в случае сильного перегрева. О том, что значит Dual в маркировке GPU, читайте тут.

Что такое VRM 1 и VRM 2

В хоть какой видеоплате есть датчики ВРМ 1 и ВРМ 2, характеристики которых значительно превосходят характеристики нагрева графического чипа. Если микропроцессор ГПУ греется до 65-70 градусов, то ВРМ может достигать 90 градусов. И это ситуация не «из ряда вон», а быстрее обычная для такового режима работы.

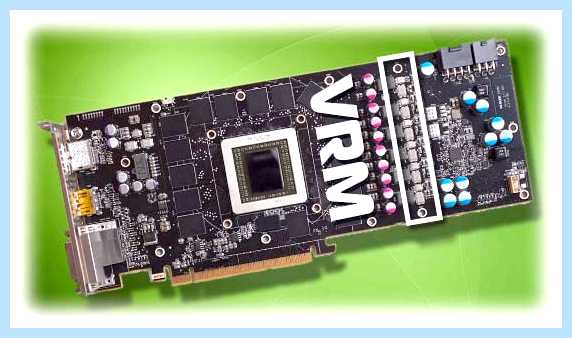

Под этими аббревиатурами «прячутся» транзисторы системы питания, которые поставляют энергию графическому чипу и видеопамяти. Если разглядеть печатную платы GPU, можно узреть зону, где размещено десяток транзисторов и конденсаторов, выставленных в ряд.

Вот их температуру и указывает ВРМ. Нередко для защиты от перегрева эти составляющие оборудованы своим радиатором, а время от времени и дополнительной термический трубкой, связанной с радиатором основной системы остывания.

Как узнать температуру VRM

Раздельно определять эту температуру не надо: силовые элементы оборудованы своими датчиками, доступ к которым может получить неважно какая диагностическая утилита — GPU-Z, Speccy, HWMonitor, AIDA64 либо Sisoftware Sandra.

Чем ниже эта температура, тем лучше. Но если вы во время диагностики увидите цифру 85-90 градусов, не следует паниковать: для таких компонент это норма. Задуматься об охлаждении стоит, если она подымается выше.

Что сделать в таковой ситуации? Сначала, почистить устройство от пыли, из-за богатства которой обычно и случается перегрев. Если не посодействовало, стоит установить дополнительный корпусный вентилятор, направив его на видеоадаптер.

Раздельно желаю уточнить, что бывает такое очень изредка. Даже если вы разогнали ГПУ, с большой вероятностью подымется температура чипа и видеопамяти, но транзисторы с конденсаторами будут работать в том же режиме, пропуская ненамного больше электронного тока.

Также советую почитать «Что такое шейдеры в видеоплате» и «GDDR5 – что же все-таки это такое и какие есть еще типы видеопамяти?». Не запамятовывайте поделиться этим постом в соц сетях — буду очень признателен. До скорой встречи на страницах моего блога!

С уважением, автор блога Андрей Андреев.

Допустимые температурные показатели VRM при различных условиях

Vrm на видеокарте

Всем привет! Тема сегодняшней статьи — температура VRM материнской платы: какая нормальная и допустимая без нагрузки, какая должна быть под нагрузкой, при каких условиях она меняется, почему слишком сильно греется датчик. О том, что такое VRM на материнской плате, можно почитать вот здесь.

Почему греется блок ВРМ

Если вы помните школьный курс физики, то, вероятно, в курсе, что при прохождении электрического тока нагревается любой проводник. Исключений нет: от примитивного куска проволоки до высокотехнологичного процессора на 1000500 ядер — все будет греться под воздействием потока электронов.

Аналогично тому, как пациента больницы, у которого температура тела снизилась с 36.6 градусов до комнатной, переводят в совсем другое отделение, аномальная температура ВРМ свидетельствует о неполадках в работе этого блока. И если сниженная температура — еще полбеды, то повышенная чревата серьезными неполадками материнской платы.

Разница в том, что температура любого компонента системной платы никогда не будет равна комнатной — пока там проходит электрический ток, она будет теплее окружающего воздуха.

Безопасная и небезопасная температура ВРМ

Согласно принятым стандартам, в системах с воздушным охлаждением (обычные кулера) блок VRM не должен нагреваться выше 85 градусов. Если охлаждение жидкостное (система охладительных трубок), этот параметр — допускает нагрев также, в диапазоне до 75-85 градусов.

В пределах этой нормы ВРМ должен нагреваться в стандартном режиме работы компьютера. При разгоне, когда повышается вольтаж центрального процессора, тока проходит больше, поэтому и нагрев может быть выше на 10-15 градусов, но менее.

Повышение температуры выше 100 градусов не опасно для конденсаторов и контроллеров блока VRM, однако нежелательно для самой системной платы. При таком нагреве уже начинают плавиться медные дорожки, а то и пригорать текстолит не самого высокого качества.

Советую ознакомиться также с публикацией «Как узнать температуру VRM материнской платы». Если вы проверили и оказалось, что этот блок перегревается, нужно что-то думать по поводу апгрейда системы охлаждения — ставить или дополнительные кулера, или более мощные.

Крайний вариант — оборудовать водяное охлаждение. Перепайка компонентов тоже может помочь, но навряд ли вам так просто удастся определить, какой именно резистор или контроллер стали причиной аномального нагрева. Впрочем, «методом тыка» и не такие сложные задачи решались.

На этом сегодня все. Подписывайтесь на меня в социальных сетях и не забудьте расшарить эту публикацию, чтобы в очередной раз меня порадовать. Всего хорошего!

С уважением, автор блога Андрей Андреев.

Датчик vrm что это

Vrm на видеокарте

Приветствую друзья. Поговорим немного о температуре материнской плате, а точнее о температуре VRM, ведь сама материнка греться не может — только компоненты на ней (чипы).

Максимальная температура VRM материнской платы

Температура VRM при обычной работе ПК нежелательно чтобы повышалась более чем на 50 градусов.

Максимально допустимая температура — 100 градусов, после которой могут быть необратимые последствия. Да и 100 градусов при продолжительной работе — тоже приведут к проблеме.

В играх она может достигать 70, если выше — то уже плохо, во-первых выше 90 может быть деградация не самого качественного текстолита, выше 100 — могут плавиться медные дорожки, но это еще находится в зависимости от платы. В любом случае высокая температура — зло.

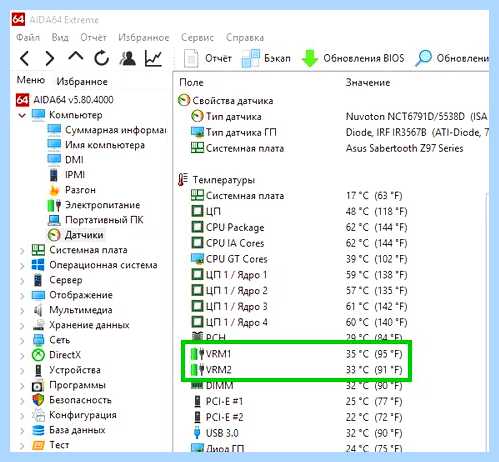

Посмотреть температуру VRM идеальнее всего в программе AIDA64:

Vrm на видеокарте

Но AIDA64 может и не показывать датчик VRM — это еще находится в зависимости от самой материнской платы. Возможно если нет датчика, то стоит обратить внимание на температуру системной платы (а ее также можно посмотреть в BIOS).

В главном греются только мосфеты, и при это могут греться так, что прикоснуться нельзя. В таком случае — нужен обдув, иначе это просто уменьшит срок службы платы.

VRM — что это?

Это несколько модулей, которые обеспечивают преобразование 12 вольт от блока питания в куда меньшее напряжение, которое нужно процессору.

Кстати процессору нужно всего 1.5 вольт, но чтобы они были стабильные, без скачков и перепадов.

Vrm на видеокарте

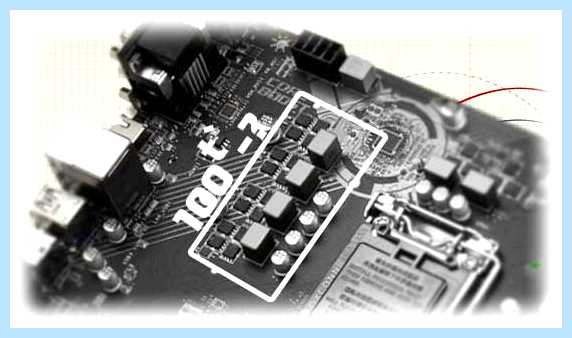

VRM располагается слева от сокета (или над ним).

Вообще VRM — важная вещь, эта система питает процессор, обеспечивает его постоянным током, который должен быть качественным. И в принципе все хорошо — простые процессоры, офисные, которые имеют 2 или 4 ядра — особо нетребовательные. Но если брать топовый процессор, то если его установить на плату со слабым VRM — при максимальных нагрузках могут быть вылеты, выключения ПК.

Вообще VRM — это не одно какое-то устройство, а несколько:

  1. ШИМ-контроллер или PWM-контроллер (салатовый на картинке).
  2. Мосфеты (оранжевые). Именно они кстати греются прилично, если ставить топовый проц, то на них обязательно должен быть радиатор.
  3. Дроссели (красный).
  4. Конденсаторы (синий).

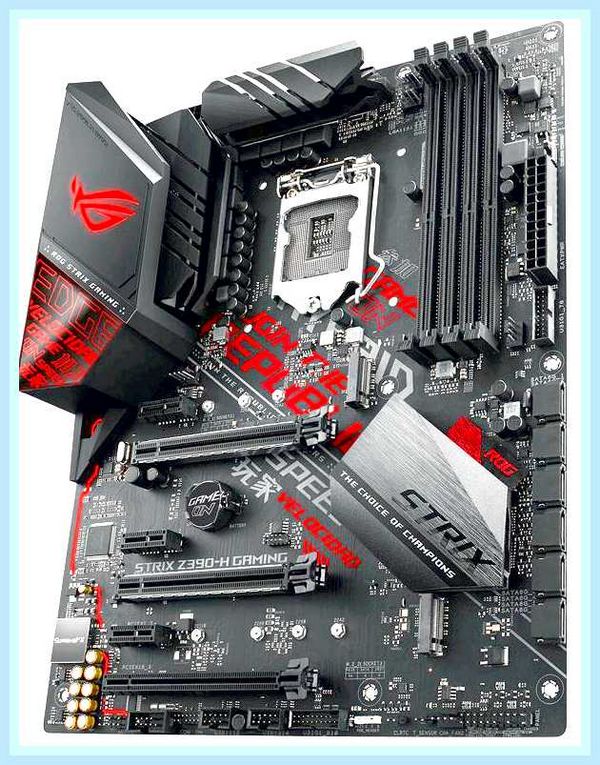

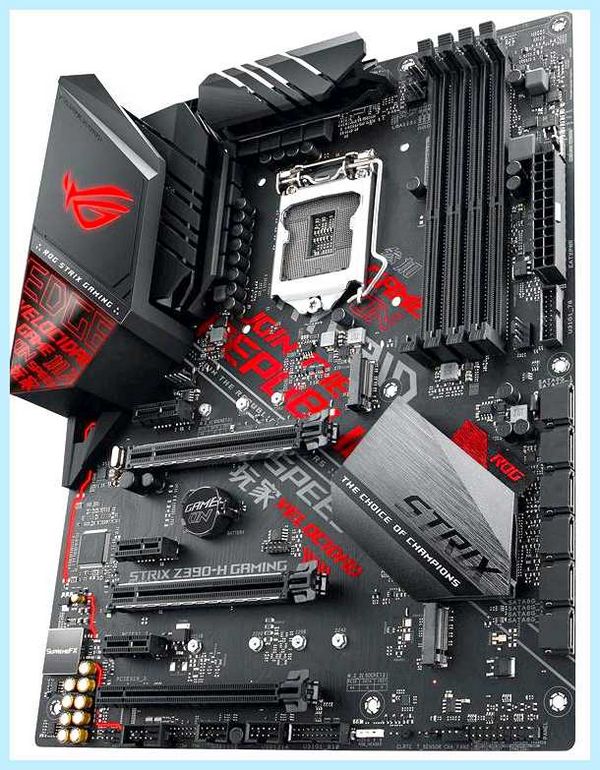

Вот вам наглядный пример, когда элементы VRM имеют качественное охлаждение + радиатор есть на чипсете:

Vrm на видеокарте

Разумеется такие платы стоят дороже, но если вы собираетесь разгонять процессор — то не стоит жалеть денег на плату. Даже если вы будете ставить топовый многоядерный проц, то ставить его на дешевую плату, которая даже в характеристиках поддерживает модель проца — поверьте, не стоит.

Работа ПК при высокой температуре

  1. ПК может работать, но сколько — неизвестно. Это пожалуй единственная причина, по которой стоит добиваться снижения температуры.
  2. Материнская плата, процессор, сокет, чипы на плате — все это проходит проверку при высоких температурах. Но это не значит что они смогут работать постоянно так.
  3. Материнка может иметь радиатор над мосфетами, над чипсетом. Под радиатором не сразу устройство, а сперва идет термоинтерфейс, как и под крышкой процессора. Термоинтерфейс — это или специальная прокладка или специальная паста, которая проводит тепло. При постоянной высокой температура свойства термоинтерфейса ухудшаются и температура еще более увеличивается, что только усугубляет ситуацию.
  4. Например раньше на материнских платах были не твердотельные конденсаторы, а электролитические. И они были в том числе возле процессора. Часто они вздувались от постоянной высокой температуры и выходили из строя, потому что теряли свои свойства (емкость кажется). Но что самое интересное — они могли даже взрываться. А если б их постоянно обдувал специальный вентилятор — то все было бы нормально. PS: хотя электролитические конденсаторы потом можно было заменить в мастерской.
  5. При постоянной высокой температуре может деградировать чип, другими словами именно деградировать, когда его уже потом не спасти.

Заключение

В главном конечно главное мы выяснили:

  1. Максимальная температура VRM — 100 градусов.
  2. Максимально допустимая для работы — 70-80, но желательно непродолжительно.
  3. Идеальная температура — не выше 50.

Вообще, если вам ваш ПК дорог, то стоит вручную установить обдув VRM (между гнездом процессора и портами платы). По сути это легко, а снизить температуру и увеличить срок службы материнки — вполне возможно.

Надеюсь информация оказалась полезной, удачи и добра, до новых встреч друзья!

Читайте также: Датчик положения коленвала а274

Что такое VRM на видеокарте?

Всем привет! Сегодня обсудим VRM на видеокарте: что же все-таки это такое, как ее посмотреть, какая нормальная и максимально допустимая температура, как охладить видеокарту в случае сильного перегрева. О том, что означает Dual в маркировке GPU, читайте здесь.

Vrm на видеокарте

Что такое VRM 1 и VRM 2

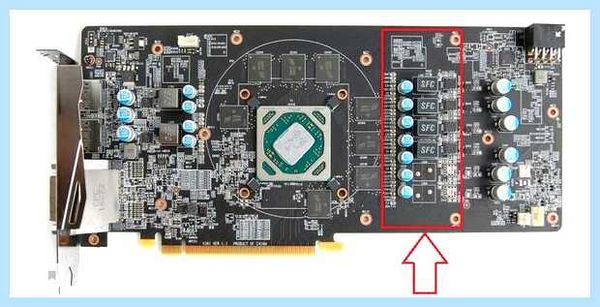

В любой видеокарте есть датчики ВРМ 1 и ВРМ 2, показатели которых существенно превышают параметры нагрева графического чипа. Если процессор ГПУ нагревается до 65-70 градусов, то ВРМ может достигать 90 градусов. И это ситуация не «из ряда вон», а скорее нормальная для такого режима работы.

Под этими аббревиатурами «прячутся» транзисторы системы питания, которые поставляют энергию графическому чипу и видеопамяти. Если рассмотреть печатную платы GPU, можно увидеть зону, где расположено десяток транзисторов и конденсаторов, выставленных в ряд.

Вот их температуру и показывает ВРМ. Часто для защиты от перегрева эти компоненты оборудованы собственным радиатором, а иногда и дополнительной тепловой трубкой, связанной с радиатором основной системы охлаждения.

Как узнать температуру VRM

Отдельно измерять эту температуру не надо: силовые элементы оборудованы собственными датчиками, доступ к которым может получить любая диагностическая утилита — GPU-Z, Speccy, HWMonitor, AIDA64 или Sisoftware Sandra.

Чем ниже эта температура, тем лучше. Однако если вы во время диагностики увидите цифру 85-90 градусов, не следует паниковать: для таких компонентов это норма. Задуматься об охлаждении стоит, если она поднимается выше.

Что сделать в такой ситуации? Сначала, почистить устройство от пыли, из-за обилия которой обычно и случается перегрев. Если не помогло, стоит установить дополнительный корпусный вентилятор, направив его на видеоадаптер.

Отдельно хочу уточнить, что бывает такое очень редко. Даже если вы разогнали ГПУ, с большой вероятностью поднимется температура чипа и видеопамяти, но транзисторы с конденсаторами будут работать в том же режиме, пропуская ненамного больше электрического тока.

Также советую почитать «Что такое шейдеры в видеокарте» и «GDDR5 – что же все-таки это такое и какие есть еще типы видеопамяти?». Не забывайте поделиться этим постом в социальных сетях — буду очень признателен. До скорой встречи на страницах моего блога!

VRM плавится — пользователь радуется

реклама

«Зачем выбирать качественную материнскую плату, если эти деньги лучше потратить на SSD диск или добавить еще одну планку оперативки? А что мне даст дорогая материнка? Все равно я сильно гнать не буду. Для стрима и так сойдет!» И бегом за платой в магазин. Что в конечном итоге? Железка за 9-10 тысяч рублей и условная сумма сэкономленных и таких вожделенных рублей в кармане на ништячки или процессор «подороже взять». Но удастся ли на такой сборке получить всю «мощь» простого шестиядерного процессора «подороже» с тепловыделением в 95 ватт? Осторожно, спойлер: нет. И вот почему.

TUF уже не тот

Для сборки игрового компьютера 2018 года были подобраны следующие основные комплектующие:

Эксперимент. Пытаюсь сжечь vrm видеокарты и немного про фазы питания.

  • Материнская плата: Asus Z370 TUF Gaming Pro
  • Процессор: Intel Core i5 8600k
  • ОЗУ: Ballistix Tactical
  • Видеокарта: Gigabyte 1060 6gb

На момент покупки, этот набор не выходил за рамки среднего бюджета для нормального игрового компьютера (60-70 тысяч рублей, учитывая завышенные цены на видеокарты). На выбор материнской платы повлиял ограниченный бюджет, также желание выпрыгнуть из сегмента совсем недорогих материнок, у каких отсутствует множество необходимых настроек и функций для точной отстройки системы (а это один из критериев, потому что игровой компьютер позволяет играть не только лишь в GTA V, да и в разгон процессора, памяти, подбор таймингов). После долгих поисков и отсутствия толковой информации на момент выхода платформы Coffee Lake, пришлось положиться на «чуйку» и купить плату из этой линейки. Что было дальше?

реклама

Когда игры надоели

Появилось желание тонко настроить работу компьютера. А причиной тому стала нехватка производительности графической подсистемы в таких играх, как Assassin’s Creed Origins и Odyssey.

Читайте также: Как работает датчик замены масла в машине

Настройка системы началась с разгона видеокарты, что хоть и повлияло положительно на количество кадров, но стабильности и плавности не добавило.

реклама

Затем настройка памяти (разгон по частоте и подбор таймингов). Это сильно улучшило ситуацию, в играх пропали фризы, график кадров стал плавным, и во всех играх немного подтянулась производительность.

Дело осталось за малым — настроить процессор.

Vrm на видеокарте

реклама

Попытки разогнать 8600k хоть на 1 мегагерц заканчивались перезагрузками, вылетами и бсодами после 1-2 прогонов в LinX. Самое интересное, что процессор работал в пределах безопасных температур, память оставалась холодной, а радиаторы на мосфетах подсистемы питания нагревались достаточно, что намекало на достаточный прижим и нормальный отвод тепла от транзисторов. Но уверенности в этом, не было, потому что серия TUF не имеет отдельного датчика для измерения температуры в районе подсистемы питания. Оставалось одно — менять материнскую плату. Но, ситуацию спасло обновление HWInfo, в каком добавили возможность чтения температур VRM через SVID. Вот, что мы увидели:

Температура VRM (выделено красным) зашкаливает и успевает добраться до 105° градусов до того как пройдет первый прогон теста. И это на стоковом процессоре! Вот где собака зарыта. Разбираем компьютер.

Под капотом

На этой материнской плате за питание процессора отвечают фазы, находящиеся слева от сокета, поэтому снимаем левый радиатор и . :

удивляемся «отличному» прижиму радиатора к транзисторам! На фото видно, как все это время радиатор охлаждал лишь три верхних мосфета, тогда как остальные проходили подготовку к работе в экстремальных температурных условиях. Закалялись, никак иначе! Видимо, так и должны работать технологии TUF, которые производитель называет сочетание качества, по-военному надежной элементной базы и строгого дизайна. Но к надежности претензий и правда нет. Плата проработала в таком режиме более одного года и работает до настоящего времени. А вот к качеству все-таки будут вопросы.

Исправляем Fuf на TUF

Разумеется, такой расклад мало кого обрадует. Надо исправлять ситуацию. Смотрим на радиатор и отпечатки на термопрокладках:

О, да тут все еще ужаснее. Три транзистора хоть и прилегали к радиатору, да только наполовину. Ну это точно Military Class.

Подробное изучение крепежной системы радиатора показало, что проставочные шайбы не просто слишком высоки для термопрокладки данной толщины (или термопрокладка слишком тонкая с завода), но к тому же отличаются по вылету на 0.2-0.3 мм, что становится еще серьезнее с увеличением расстояния между ними:

Пришлось выровнять шайбы по размеру, также снять примерно по 0.5 мм с каждой, чтобы прижим был сильнее:

В конечном итоге получаем следующее:

Термоинтерфейс

Заводская толщина термопрокладки осталась для нас загадкой, потому что ее замеры показали 1.2 мм, что не является стандартной величиной. Или 1.5 мм усохли от скуки под радиатором, то 1 мм пытался стать больше, чтобы как-то достать до ближайших транзисторов — тайна, покрытая мраком. Но, это технологии TUF, поэтому все возможно. И «умные» термопрокладки в том числе.

Из-за отсутствия подходящей толщины, пришлось пойти на хитрость и добавить от себя немного технологий TUF, соединив две миллиметровых Artic Cooling в одну, толщиной уже 2 мм. Швейцарцы прославились народной МХ-4, попробуем и «жвачку» их производства:

В результате этой заварушки, нам удалось восстановить доброе имя TUF и снизить температуру VRM аж на 30°, и это после 5 прогонов в LinX без обдува радиаторов питания!

Вот теперь это и правда TUF. Хотя. Больше 70 градусов на стоковом процессоре о шести ядрах, да без 12 потоков? После разгона до 5 Ггц температуры точно перепрыгнут отметку в 90 градусов. Это заставляет задуматься о целесообразности покупки такой материнской платы даже для процессора среднего уровня, не говоря уже о линейке Core i7 и уж тем паче Core i9. Что там Intel говорили об усиленной системе питания для процессоров Coffee Lake на Z370?

Что такое VRM материнской платы

VRM (Voltage Regulator Module) является неотъемлемым и одним из важных составляющих материнской платы, который отвечает за питание центрального процессора. Высокочастотные чипы, такие как ЦПУ компьютера, очень чувствительны к качеству питания. Малейшие неполадки с напряжением или пульсациями могут повлиять на стабильность работы всего компьютера. VRM представляет собой не что иное, как импульсный преобразователь, который понижает 12 вольт, идущие от блока питания, до необходимого процессору уровня. Именно от VRM зависит подаваемое на ядра напряжение.

Читайте также: Датчик давления piezus apz 2422

Механизм работы VRM был описан в более ранней статье, а сейчас мы рассмотрим, из чего состоит подсистема питания процессора.

VRM состоит из пяти основных составляющих: MOSFET-транзисторы, дроссели, конденсаторы, драйверы и контроллер.

Транзисторы

«MOSFET» является аббревиатурой, которая расшифровывается как «Metal Oxide Semiconductor Field Effect Transistor». Так что MOSFET — это полевой МОП-транзистор с изолированным затвором.

Дроссели

Дроссели — это катушки индуктивности, которые стабилизируют напряжение. Вместе с конденсаторами они образуют LC-фильтр, позволяющий избавиться от скачков напряжения и уменьшить пульсации. В современных материнских платах дроссели выглядят как темные кубики, находящиеся около МОП-транзисторов.

Конденсаторы

В современных платах твердотельные полимерные конденсаторы уже давно вытеснили электролитические. Это связано с тем, что полимерные конденсаторы имеют намного больший срок эксплуатации. Конденсаторы помогают стабилизировать напряжение и уменьшать пульсации.

Контроллер

Контроллер — чип, рассчитывающий, с каким сдвигом по времени будет работать та или иная фаза. Является «мозгом» всей VRM.

Драйвер

Драйвер — это чип, исполняющий команды контроллера по открытию или закрытию полевого транзистора.

Охлаждение — зачем оно нужно

Существует прямая связь между энергопотреблением процессора и нагревом VRM. Чем больше потребляет процессор, тем больше нагрузка на цепи питания, и, следовательно, больше их нагрев. MOSFET-транзисторы во время работы выделяют значительное количество тепла. Поэтому на них устанавливают пассивное охлаждение в виде радиатора, чтобы избежать перегрева и нестабильной работы. Производители материнских плат начального уровня часто экономят на этом, оставляя цепи питания без охлаждения, что, конечно, не очень хорошо, но не слишком критично, поскольку на подобные материнские платы обычно не ставят топовые процессоры с высоким TDP.

На транзисторы цепей питания можно не ставить охлаждение при условии, что температура во время нагрузки не будет превышать допустимых значений. Поэтому без охлаждения VRM очень нежелательно устанавливать «прожорливые» процессоры. На материнских платах, рассчитанных под оверклокинг, обязательно имеется охлаждение.

В самых топовых платах, помимо обычного радиатора, можно встретить испарительную камеру или водоблок для подключения к контуру СЖО.

Количество фаз

У неопытных пользователей эта самая характеристика зачастую становится ключевой при выборе материнской платы. Производители знают об этом и часто прибегают к различным уловкам. В большинстве случаев можно встретить использование двойного набора компонентов для одной фазы, что создает видимость большего количества фаз. Количество и характеристики фаз обычно не указываются производителями в расчете на то, что неопытный покупатель увидит много дросселей и купит плату, решив, что «больше — лучше».

Чтобы узнать реальное количество фаз и используемые компоненты, нужно посмотреть характеристики установленного на материнскую плату ШИМ-контроллера в технической спецификации. Количество дросселей далеко не всегда говорит о реальном количестве фаз. Кроме того, стоит учитывать, что некоторые драйверы способны работать в качестве удвоителя фазы. Это позволяет увеличить количество фактических фаз без использования более продвинутого ШИМ-контроллера.

Конфигурация фаз питания

В описаниях материнских плат часто можно увидеть такие обозначения, как 8+2, 4+1, и т. п. Эти цифры означают количество фаз, отведенных на питание ЦПУ и остальных элементов. Например, 8+2 означает, что 8 фаз отведено на питание ядер процессора, а оставшиеся 2 рассчитаны на контроллер памяти.

От количества фаз зависит уровень пульсаций, действующих на процессор. Чем больше фаз, тем меньше пульсаций тока. Большее количество фаз означает большее количество MOSFET-транзисторов в цепи, что положительно сказывается на температурных показателях. Кроме того, чем больше транзисторов, тем легче будет поставить высокое напряжение на ядра, что позитивно скажется на оверклокинге. В большом количестве фаз, по сути, имеются только плюсы. Главным и единственным недостатком, пожалуй, является лишь высокая цена.
