Помогите разобратся с подключением контактов передней панели
мат.платы IS-MK7AV ver:1.1.Контакты(M/B SW,RESET SW,LED TURBO,HDD LED,POWER LED.) Желательно визуальную схему:плата -место контакта!Очень прошу!
Дополнен 12 лет назад
Maerti что от чего я сам понял а вот где это на плате меня интересует!? Он поводу гугла это сложней я с телефона в нэте.
Дополнен 12 лет назад
Нашел вкл., сброс, спикер. Но сигнала на монитор нет, и спикер пищит каждую секунду полторы.
Дополнен 12 лет назад
Тарас Прохоров Хоть ваш ответ и не помог мне на прямую но натолкнул на интересную мысль и она сработала спасибо!
Лучший ответ

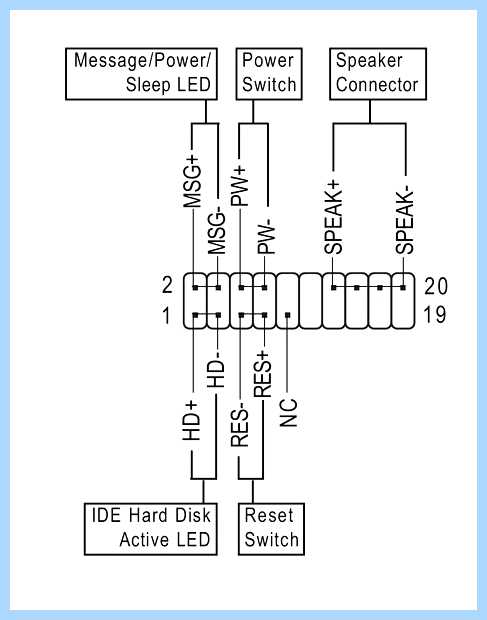

Чаще всего так, в правом нижнем углу материнки находится группа штырьков:
Поясняю слева направо, сверху вниз:
светло зеленая пара POWER LED (в примере MSG) — разъем для диода — индикатора питания,
красная пара M/B SW (PW) — разъем для кнопки пуск,
голубая пара HDD LED (HD) — разъем для диода — индикатора работы винчестера,
темно зеленая пара RESET SW (RES) — разъем для кнопки горячего перезапуска.
Штырьки, помеченые черными крестами — к ним подключаются черные провода. Цветные к не помеченным. Для кнопок можно перепутать — не страшно, работать будут. А вот если неправильно подключить диоды. То возможно не будет стартовать материнка, а возможно просто не будут гореть диоды индикации.
Если цветов нету, то ориентируйтесь и находите соответствие по фиолетовому одиночному штырьку (называется ключом) .
Оранжевый разъем, контакты 1 и 4 — подключение динамика-спикера. (тот что пищит в начале загрузки) .
Но что бы быть уверенным наверняка — на оффсайте производителя материнки надо скачать мануал, там точно сказано, чего куда.
Остальные ответы
если не сохранилось у тебя мануал, то на оф сайте поищи его, он там в пдф формате должен быть
гугл рулит)
что тут непонятного
M/B SW — это включения такой же провод ищи типа POWER но не лед
RESET SW — сброс
HDD LED — лампочка жеского
POWER LED — лампочка включения
что тут может быть непонятного?
Что умеет телевизор на 65″ за 38 000 с Алисой и зачем он нужен
тяжело найти эту схему! я находил но мне не помогло. на материнке обрати внимание там написано что куда в левом угу! я отверкой включил! веди чтобы включить комп достаточно прилипать две клнтакты! проверенно! а остальные не так уж
важны!!
лучше всего достать книжку MANual там всё описано какие разъёмы для чего нужны и куда втыкать на плате
А вы знаете, как подключить правильно материнскую плату?
Зная как подключить правильно материнскую плату, вы сможете избежать таких необратимых процессов, как ее порча и выход из строя ее некоторых элементов, из-за того что провода системного блока были не правильно подключены.
И чтобы этого не произошло, в этой статье мы подробно разберем, как подключить материнскую плату правильно, чтобы ее не сжечь.
Что нужно знать, что бы подключить правильно материнскую плату к системному блоку?
Покупая новый корпус или материнскую плату, обязательно необходимо знать маркировку проводов системного блока, чтобы не сжечь саму материнскую плату, на моем личном опыте, когда я только начинал заниматься ремонтом и восстановлением всякого железа, по своей глупости и незнанию маркировки подключения было сожжена не одна пачка материнских плат.
Чтобы вам не повторить моих ошибок, вам необходимо знать маркировку подключения проводов.
Power SW, или M/B SW включение компьютера в сеть.
Reset SW перезагрузка компьютера.
Power led и HDD led, подключение диодов материнской платы и жесткого диска, главное не перепутать, где + или — подключения, это указано подробно в инструкции материнской платы.
КАК ПОДКЛЮЧИТЬ ПРОВОДА ПЕРЕДНЕЙ ПАНЕЛИ к материнке JFP1|MSI| Install front panel connectors JFP1
Speeker, подключение динамика.
Каждый отдельный проводок имеет свое предназначение, эти разноцветные проводочки предназначены для подключения аудио разъема.
Пучок проводов, имеющих в своем составе две или четыре, пары проводов, подключается к USB разъему.
Подключение индикаторов передней панели компьютера к материнской плате
В некоторых корпусах, имеется встроенные кулера, и имеют надписи FAN1, FAN2, PWR FAN, SISTEMS FAN и тому подобное, они предназначены для общего охлаждения системы.
Зная как подключить правильно материнскую плату к корпусу системного блока, вы не только сохраните ее работоспособность, но и обеспечите ее стабильность работы без аппаратных ошибок.
Если эта статья была полезна Вам, то поделитесь ею со своими друзьями в социальных сетях. Для этого просто кликните по кнопкам соц. сетей внизу. Если у Вас возникли вопросы и предложения, то напишите их в комментариях к этой статье ниже. Вы также можете перейти на Главную страницу .
Напишите в комментариях ниже, случалось ли вам сжигать материнскую плату из-за не правильного ее подключения?
А вы знаете, как подключить правильно материнскую плату?
Зная как подключить правильно материнскую плату, вы сможете избежать таких необратимых процессов, как ее порча и выход из строя ее некоторых элементов, из-за того что провода системного блока были не правильно подключены.
И чтобы этого не произошло, в этой статье мы подробно разберем, как подключить материнскую плату правильно, чтобы ее не сжечь.
Что нужно знать, что бы подключить правильно материнскую плату к системному блоку?
Покупая новый корпус или материнскую плату, обязательно необходимо знать маркировку проводов системного блока, чтобы не сжечь саму материнскую плату, на моем личном опыте, когда я только начинал заниматься ремонтом и восстановлением всякого железа, по своей глупости и незнанию маркировки подключения было сожжена не одна пачка материнских плат.
Чтобы вам не повторить моих ошибок, вам необходимо знать маркировку подключения проводов.
Power SW, или M/B SW включение компьютера в сеть.
Reset SW перезагрузка компьютера.
Power led и HDD led, подключение диодов материнской платы и жесткого диска, главное не перепутать, где + или — подключения, это указано подробно в инструкции материнской платы.
Speeker, подключение динамика.
Каждый отдельный проводок имеет свое предназначение, эти разноцветные проводочки предназначены для подключения аудио разъема.
Пучок проводов, имеющих в своем составе две или четыре, пары проводов, подключается к USB разъему.
В некоторых корпусах, имеется встроенные кулера, и имеют надписи FAN1, FAN2, PWR FAN, SISTEMS FAN и тому подобное, они предназначены для общего охлаждения системы.
Зная как подключить правильно материнскую плату к корпусу системного блока, вы не только сохраните ее работоспособность, но и обеспечите ее стабильность работы без аппаратных ошибок.
Если эта статья была полезна Вам, то поделитесь ею со своими друзьями в социальных сетях. Для этого просто кликните по кнопкам соц. сетей внизу. Если у Вас возникли вопросы и предложения, то напишите их в комментариях к этой статье ниже. Вы также можете перейти на Главную страницу .
Напишите в комментариях ниже, случалось ли вам сжигать материнскую плату из-за не правильного ее подключения?
