Распиновка RS-232
RS-232 — это стандартный электронный интерфейс для поочередной передачи данных. По структуре это обыденный асинхронный поочередный протокол, другими словами передающая сторона по очереди выдает в линию 0 и 1, а принимающая выслеживает их и запоминает. Данные передаются пакетами по одному б (8 бит). Устройства для связи по поочередному каналу соединяются кабелями с 9-ю либо 25-ю контактными разъёмами типа D-sub. Обычно они обозначаются DB-9, DB-25, CANNON 9, CANNON 25.
Сначало в RS-232 использовались DB-25, но, так как многие приложения использовали только часть предусмотренных эталоном контактов, стало может быть использовать для этих целей 9-штырьковые разъёмы DB-9. Распиновка RS-232 показана в таблице ниже.
Разъем 9-ти
пиновый #
Разъем 25
пиновый #
Обозначение
Полное наименование
Направление
Что означает
Передача данных (Transmit Data)
Передача данных от компьютера
Прием данных (Receive Data)
Прием данных компом
Запрос на передачу (Request to Send)
Аппаратный контроль передачи данных типа RTS/CTS
Готовность передачи (Clear to Send)
Аппаратный контроль передачи данных типа RTS/CTS
Готовность источника данных (Data Set Ready)
Я готов для обмена данными
Готовность приемника данных (Data Terminal Ready)
Я готов для обмена данными
Наличие несущей (Carrier Detect)
Один модем соединен с другим
Сигнал вызова (Ring Indicator)
Звонок (вызов) на телефонной полосы
Только 3 контакта из 9 имеют строго определенное значение: передача, прием и земля. Это аппаратные полосы и поменять их назначение нельзя. Но все другие сигнальные полосы управляются программно и могут быть (либо предполагается что могут) в большинстве собственном другого предназначения. Но они могут принимать только два состояния: высочайшее (установленное) (+12 вольт) и низкое (сброшенное) (-12 вольт). Установленное состояние это «включено» и сброшенное состояние это «выключено».
О кабелях…
Кабель от 1-го поочередного порта всегда соединяется с другим поочередным портом. Наружный модем либо другое устройство, которое подсоединяется к поочередному порту имеет интегрированный в него поочередный порт. Для модемов кабель имеет прямую разводку: контакт 2 идет к контакту 2, и т.д. Модем именуется DCE устройством (Data Communications Equipment — оборудование передачи данных), а компьютер именуется DTE устройством (Data Terminal Equipment — оборудование отображения данных). Для соединения устройств типа DTE-в-DCE нужно использовать прямой кабель. Для соединения DTE-в-DTE нужно использовать нуль-модемный кабель (по другому именуемый перевернутый кабель). Различают два вида : полный и усеченный кабели.
Полный нуль-модемный кабель употребляется для обмена данными с устройствами, которые не имеют сигналов контроля передачи данных. Нуль-модемный кабель может служит в том числе и для связывания 2-ух компов и фактически соответствует двум компьютерам, соединенным модемами. К примеру, для связи 2-ух компов при помощи NortonComander при запущенной на обоих ПК программкой DESK.EXE.

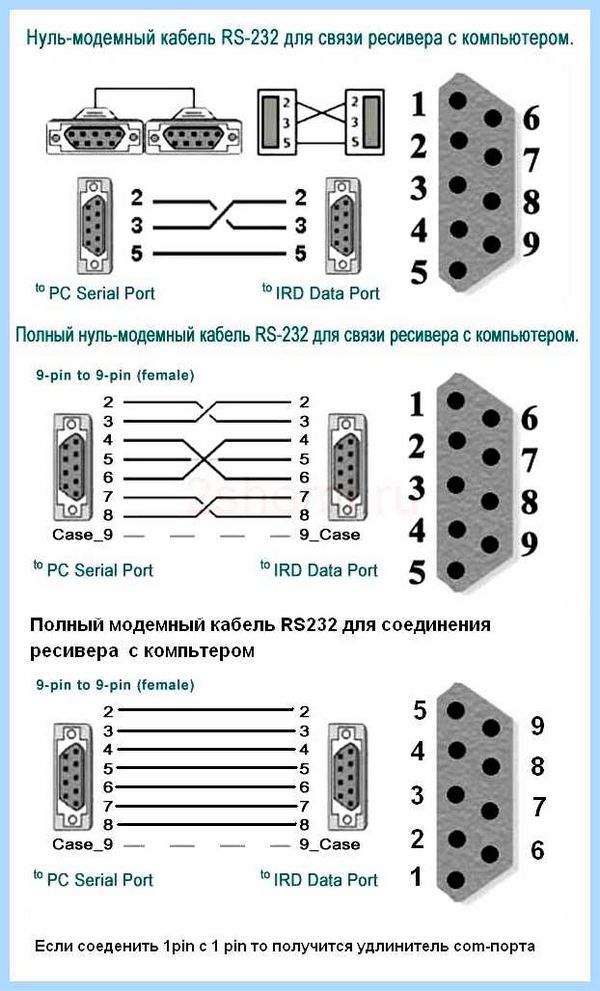

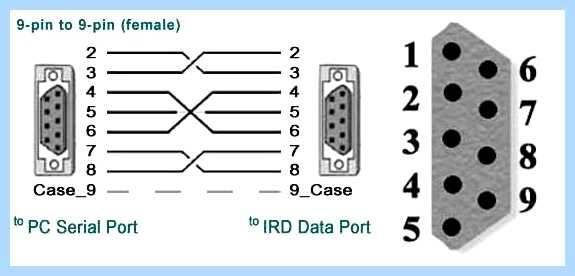

Распайка полного нуль-модемного кабеля
Распайка усеченного нуль-модемного кабеля
Все разъемы компьютера: цоколёвка и распиновка кабелей, гнёзд и штекеров ПК
С необходимостью разобраться с подключением к компу того либо другого устройства сталкивается каждый, ведь сейчас ПК (ноутбук, планшет) есть у всех. А у компьютера есть много различных разъёмов для подключения множества различных устройств: клавиатуры, мышь, принтеры, питание, модемы, монитор, джойстик и многое другое.
Всё это дело иногда нуждается в ремонте (обрыв провода внутри кабеля или перегиб возле штекера), а купить новый не всегда есть возможность. Ну и при отключении всех проводов от компьютера при плановых чистках, может возникнуть сомнение “что там куда было всунуто”.
Чтоб раз и навсегда собрать воедино всю необходимую и исчерпывающую информацию и распиновках, цоколёвках и назначении всех гнёзд/штекеров – редакция 2 Схемы.ру подготовила этот справочный материал. В таблицах, ниже приведены цоколёвка и распиновка внутренних и внешних разъёмов компьютера и ноутбука.
Блок питания компьютера

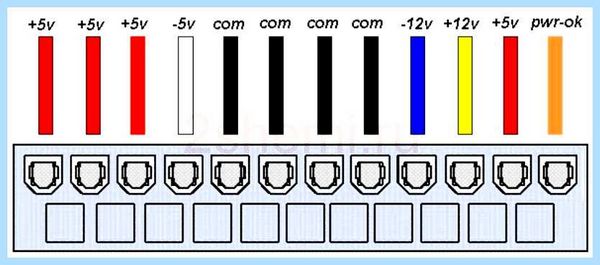

Распиновка разъема БП формата AT

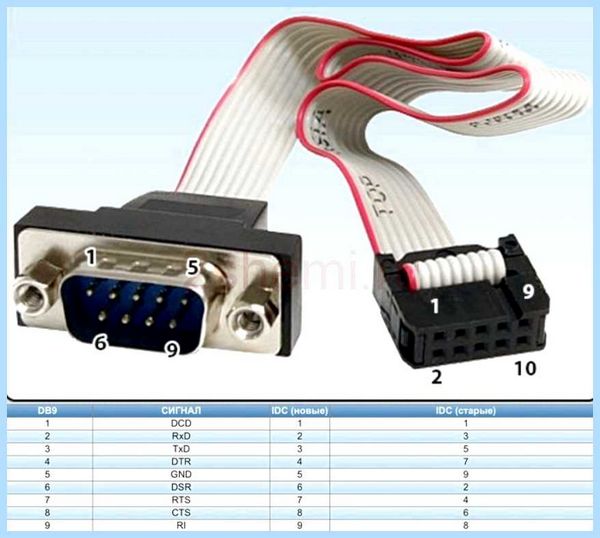

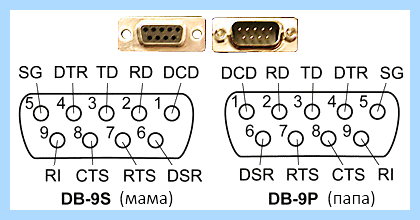

Контакты разъёма DB-9 интерфейса RS-232С Распайка.Распиновка разъёма COM порта DB9.

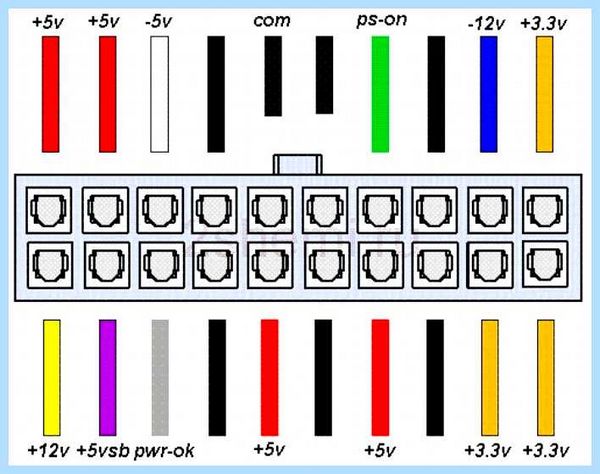

Распиновка разьема БП формата ATX

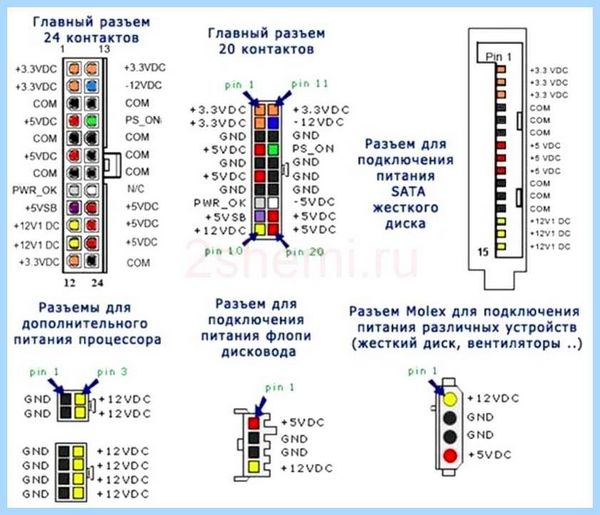

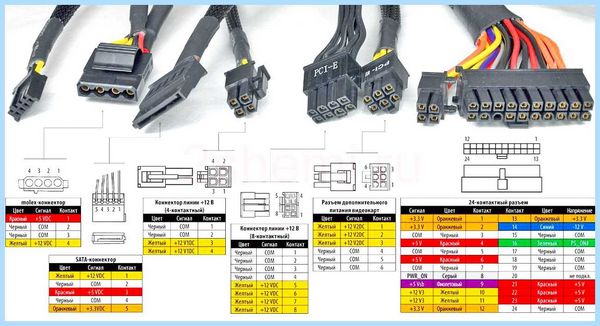

Распиновка разъемов дополнительного питания: АТХ разъёмы, SerialATA (или просто SATA, для подключения приводов и хардов), Разъёмы для дополнительного питания процессора, Разъём для флоппи дисковода, MOLEX(для подключения хардов и приводов):

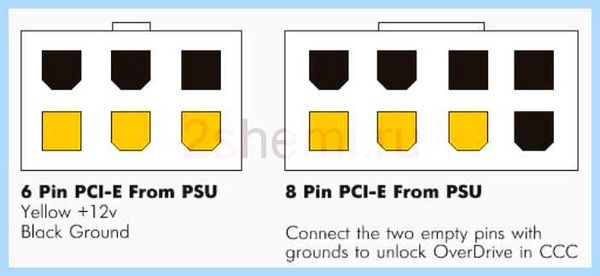

Ещё один вариант для БП видеокарт:
- Подробнее про распиновку разъемов питания компьютера читайте тут
Распиновка разъемов материнской платы

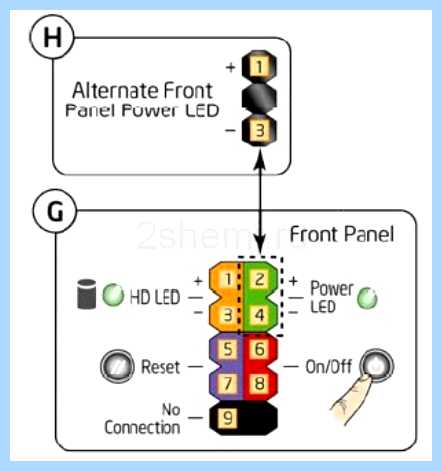

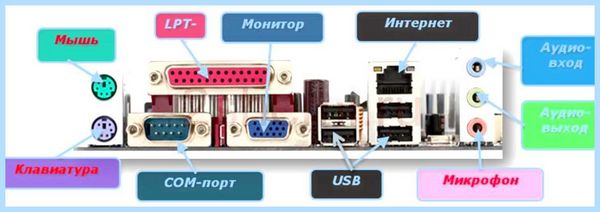

Подключение периферии на корпусе ПК

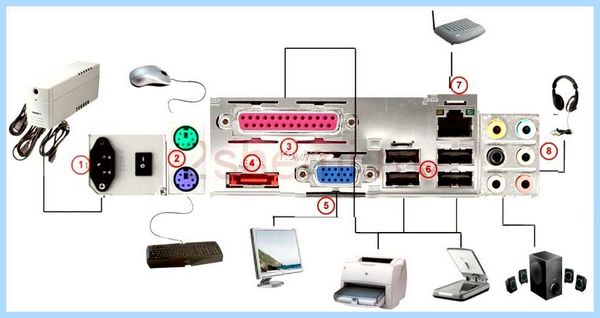

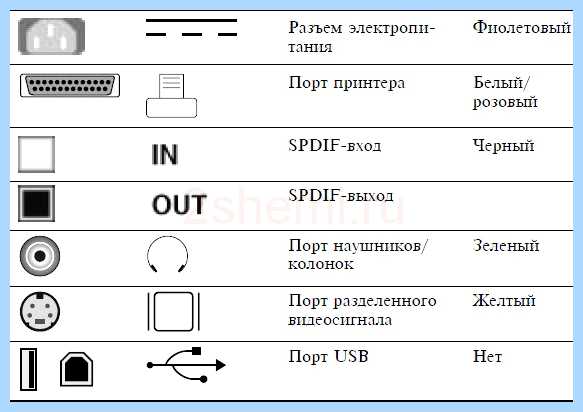

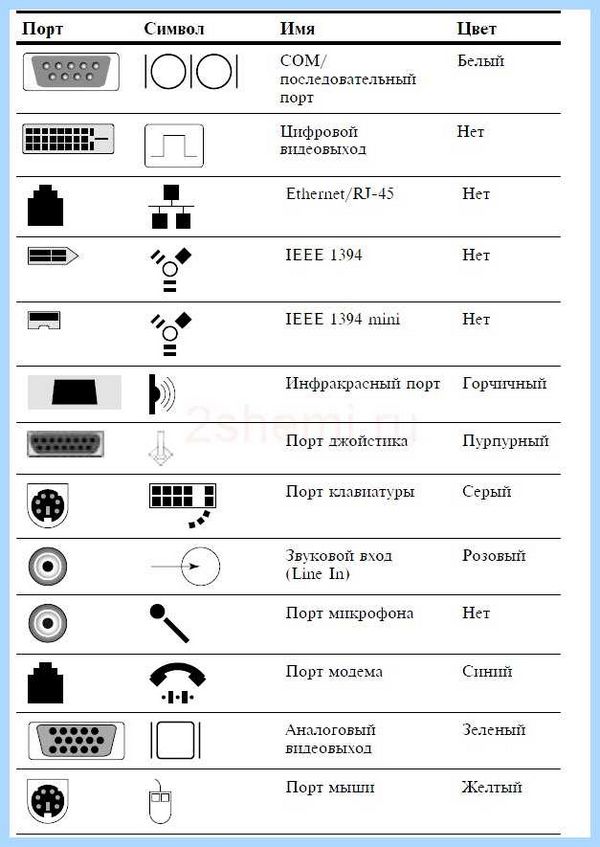

Кодовое (условное) обозначение разъёмов

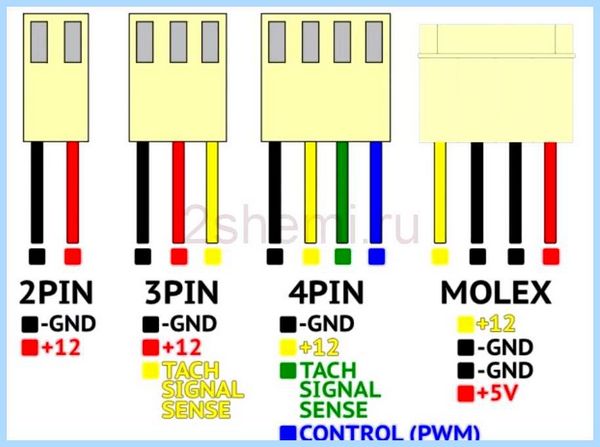

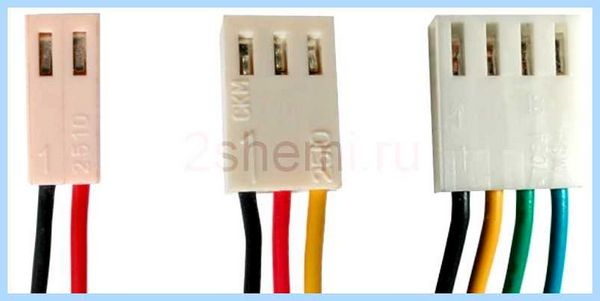

Распиновка разъема вентилятора
- Подробнее о подключении кулеров от процессоров, видеокарт и БП читайте по ссылке

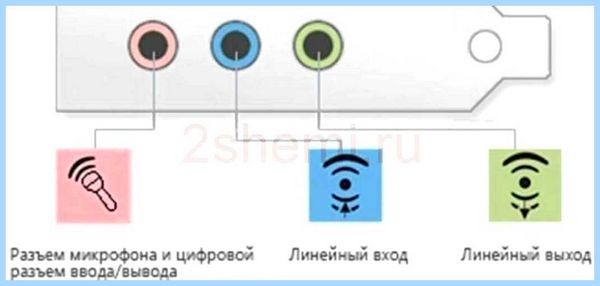

Разъемы для подключения звука
Количество этих разъемов может быть разным. Кроме этого они могут быть продублированы на компьютере и находиться как сзади корпуса, так и на передней панели. Эти разъемы обычно сделаны разных цветов.
- Салатовый – служит для подключения одной пары стерео-колонок.
- Розовый – подключение микрофона.
- Голубой – линейный вход для подключения других аудиоустройств и записи с них звука на компьютер.
При всем этом, если у вас два или три зеленых разъемов на компьютере, вы можете одновременно подключить к ним и колонки и наушники и в настройках компьютера выбирать на какое устройство выводить звук. Программное обеспечение звуковых карт может предоставлять возможность переопределять назначение звуковых разъемов. Звуковые разъемы остальных цветов служат для подключения дополнительных колонок.
Полезное: Распиновка PCI Express 1x, 4x, 8x, 16x разъёмов
Разъемы данных (Южный мост)

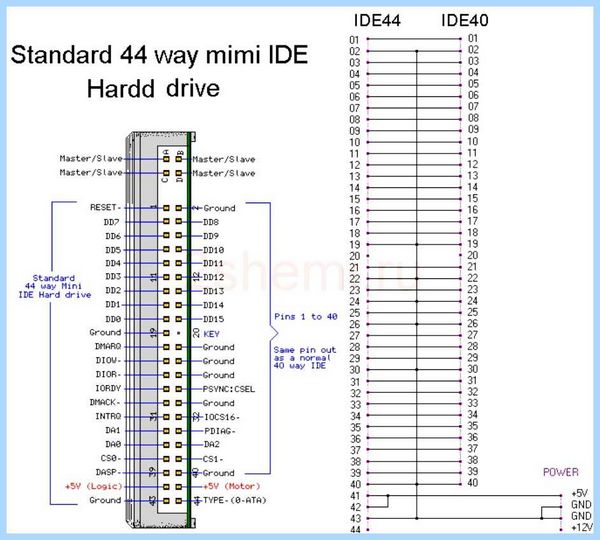

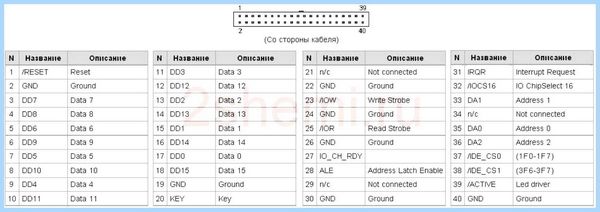

IDE (Integrated Drive Electronics)
По правильному называется – ATA/ATAPI – Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов.

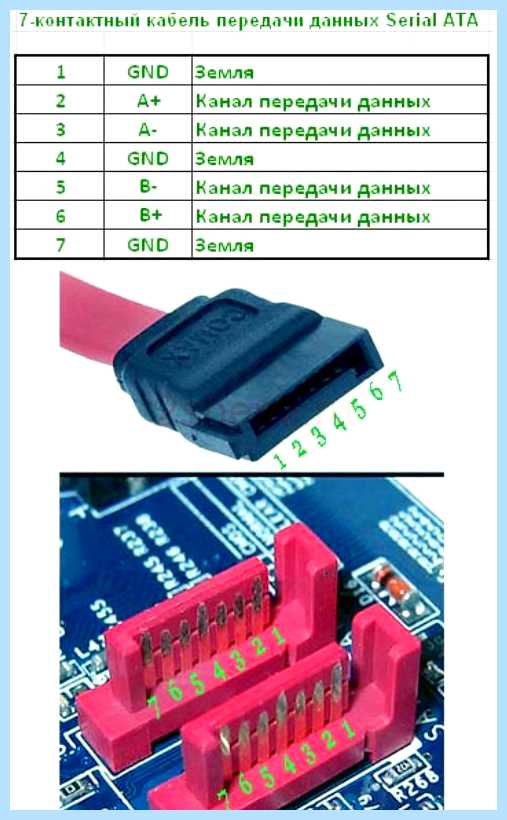

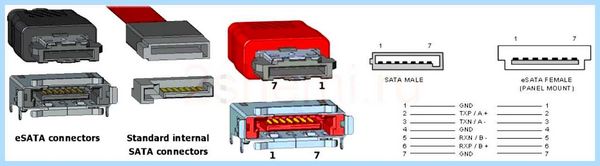

SATA и eSATA разъёмы
Одно и то-же, разница исключительно в форме разъёма, это разъём данных, для подключения хардов и приводов.

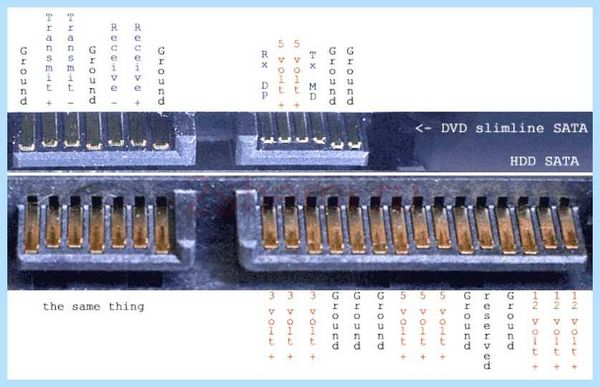

DVD slim sata
DVD slim sata (распиновка стандарта мини сата).
Распиновка USB-разъемов в ПК
Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).

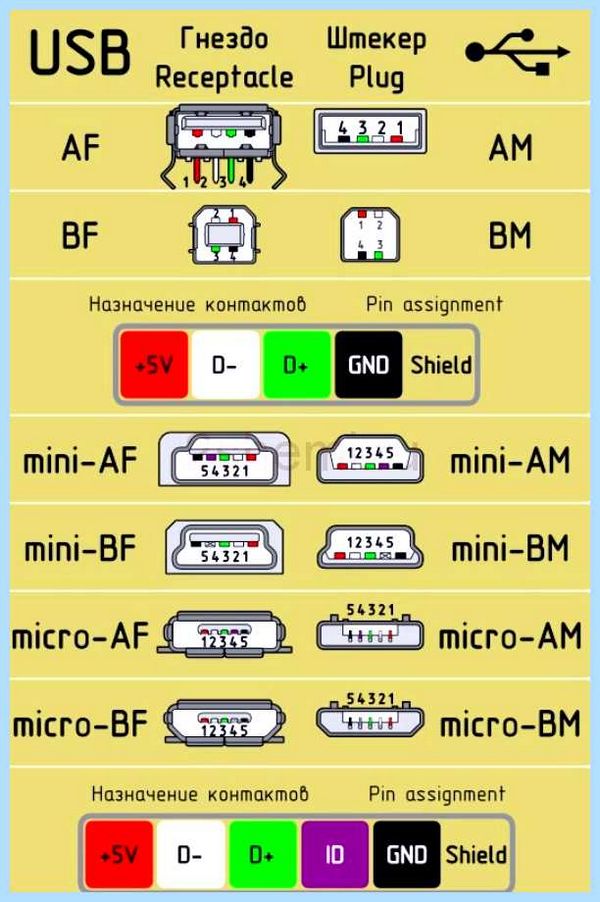

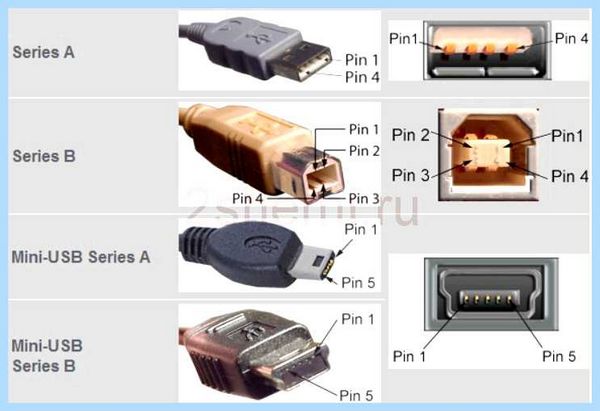

USB 2.0 серии A, B и Mini

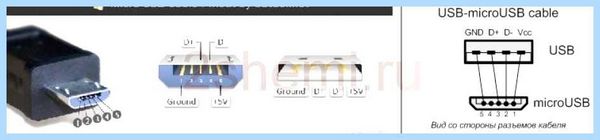

USB 2.0 Микро USB

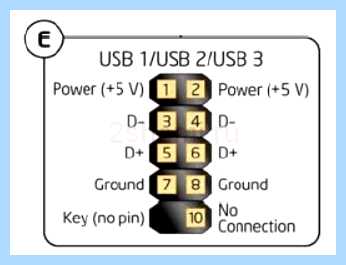

USB 2.0 на материнке
Распиновка разъёма материнской платы для передней панели USB 2.0

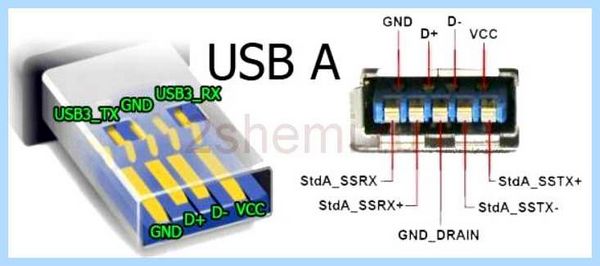

Схема USB-разъемов 3.0
Распиновка USB-разъемов 3.0 (Universal Serial Bus).
USB 3.0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким макаром, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.

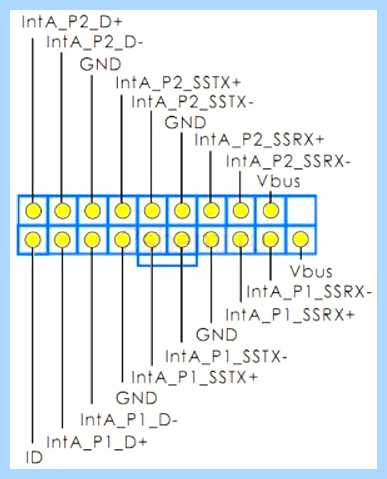

USB 3.0 на материнке
Распиновка разъёма материнской платы для передней панели USB 3.0
- Подробнее про микро USB читайте тут

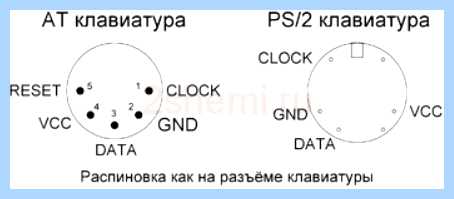

Распиновка AT клавиатуры
Цвета у производителей ПК не унифицированы. Например, у одних разъём подключения клавиатуры может быть фиолетовый, у других – красный или серый. Поэтому обращайте внимание на специальные символы, которыми помечены разъёмы. Эти разъемы служат для подключения мыши (салатовый разьем) и клавиатуры (сиреневый разьем). Бывают случаи когда разъем один, наполовину окрашен в салатовый цвет, другая половина – в сиреневый – тогда в него можно подключать как мышь, так и клавиатуру.

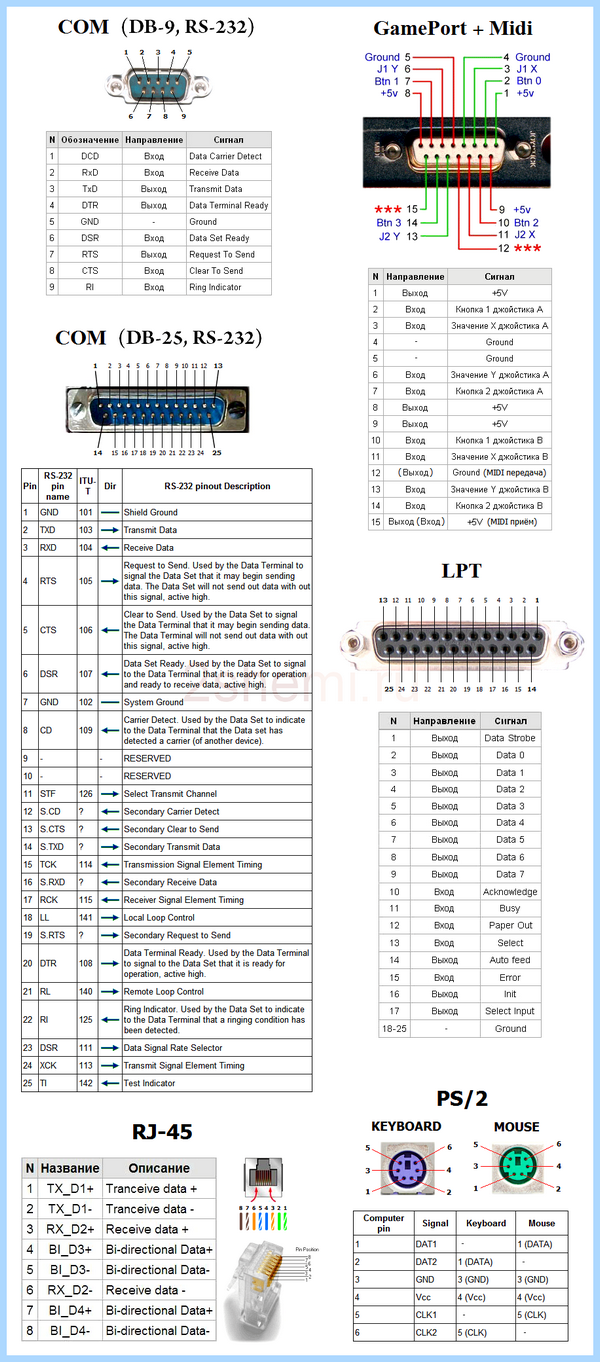

Распиновка COM, LPT, GAME, RJ45, PS/2
Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).

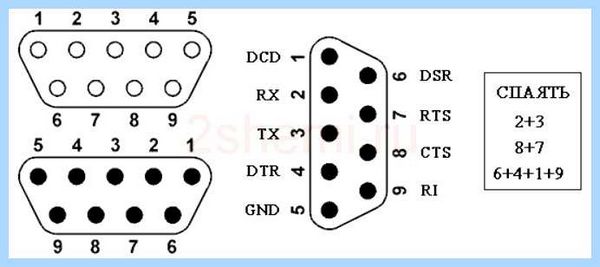

Схема заглушки для тестирования COM-порта.

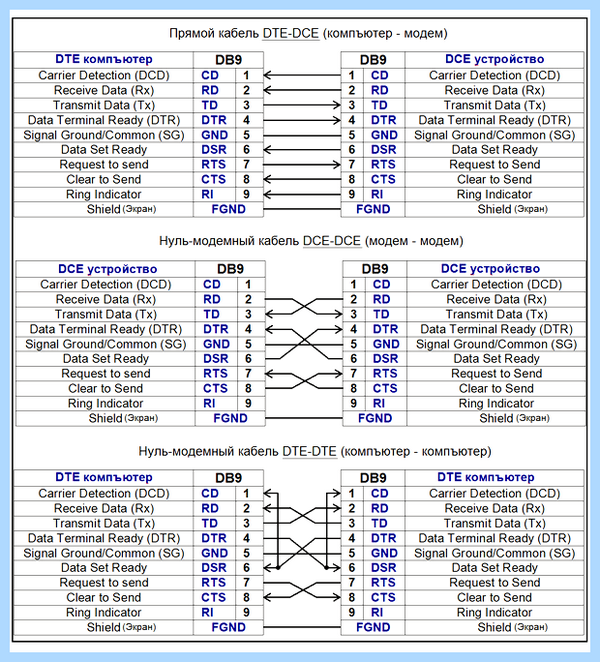

RS-232 модемный кабель

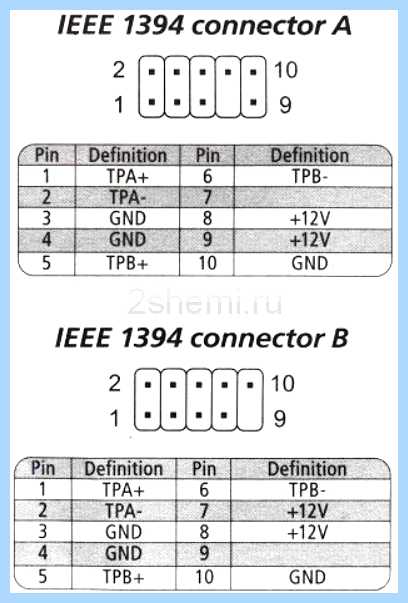

Раскладка IEE 1394 на материнке
IEEE 1394 – последовательная высокоскоростная шина данных. Разные компании используют для её названия бренды Firewire у Apple, i.LINK у SONY и т.д. К разработке приложила руку компания Aplle. По своей сути разъем похож на USB. Данный порт, по всей видимости, не получит широкого распространения из-за лицензионных выплат на каждый чип для этого порта в пользу компании Apple.

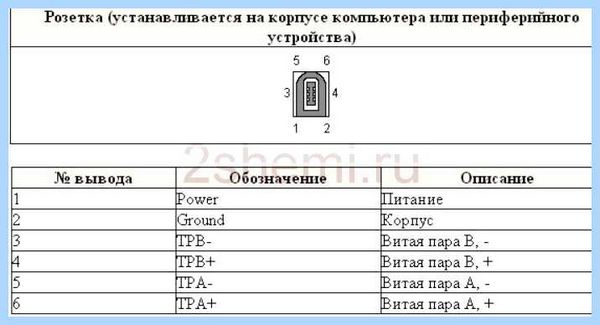

Распиновка разьёма IEE 1394
Разъемы данных (Северный мост)
Более подробно про разъёмы PCI читайте по ссылке, там приводится в том числе и распиновка.
PCI Express: x1, x4, x8, x16
Если заклеить лишние контакты, то видеокарта PCI Express станет работать в режиме всего x1 PCI Express. Пропускная способность составляет 256 Мбайт/с в обоих направлениях.
Разъемы данных (Общее)

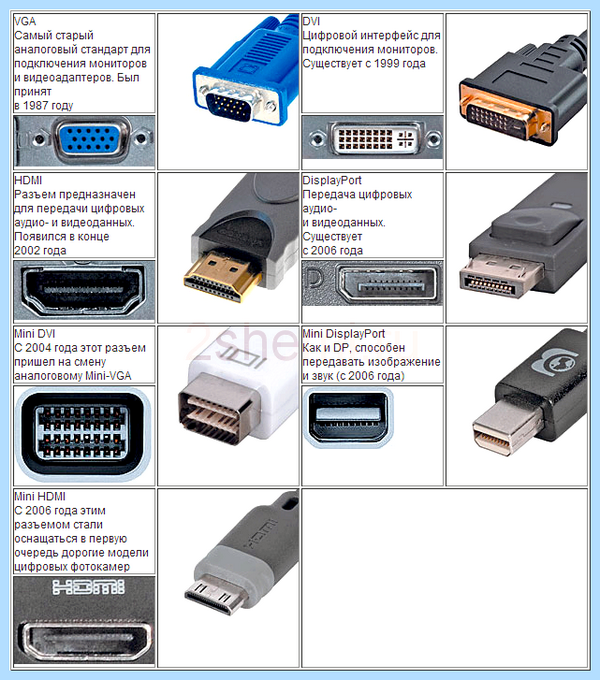

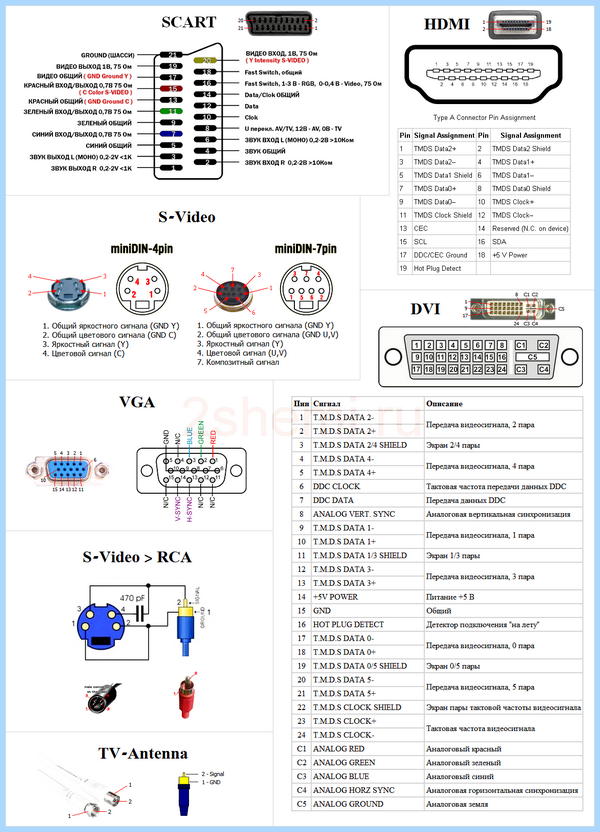

Контакты VGA, DVI, YC, SCART, AUDIO, RCA, S-VIDEO, HDMI, TV-ANTENNA.

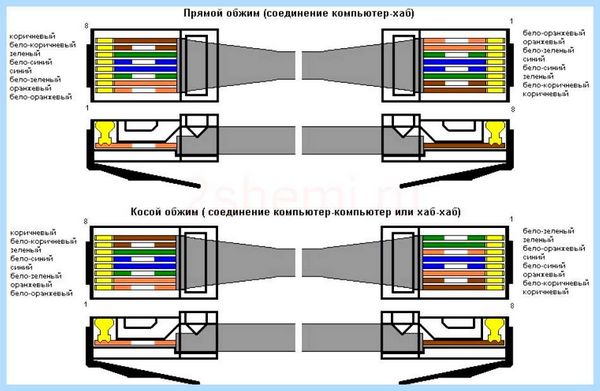

Соединение разъёма RJ45
Обжим сетевого кабеля с разъёмом RJ45 (PC-HUB, PC-PC, HUB-HUB). Подробнее про распиновку витой пары сети 8 проводов читайте тут
Почти каждый разъём очень трудно или вообще невозможно подключить неправильно. За редкими исключениями, вы не сможете подключить устройство “не туда”.
НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ
Rs232 кабель распиновка
Последовательный порт это устройство ввода-вывода. Устройство ввода-вывода это путь, через который данные выходят из компьютера и попадают в него. Существует несколько типов устройств ввода-вывода таких как последоватльный порт (или иначе RS232), параллельный порт, ethernet карты, USB, и др.. Большинство PC имеют один или два последовательных порта.
- Разъемы и сигналы
- Разводка разъема RS232 и его сигналы
- Описание последовательног порта (RS232) типа DB25
- Полная разводка разъема последовательног порта (RS232) типа DB9
- Полная разводка разъема последовательног порта (RS232) типа DB25
- Заглушка для теста RS232 PC типа DB25 (CheckIt)
- Заглушка для теста RS232 PC типа DB25 (Norton)
- Заглушка для теста RS232 PC типа DB9 (CheckIt)
- Заглушка для теста RS232 PC типа DB9 (Norton)
- Последовательный принтер
Кабели и сигналы последовательного интерфейса
В то время как обычный компьютер может работать с использованием только Tx, Rx и земли, большинство драйверов и программного обеспечения будут вечно ждать пока одна из линий управления потоком данных примет нужное значение. Зависимо от состояния сигнала все может работать отлично, в других случаях может не работать совсем.
- Контакты кабелей RS232
- Кабели RS232 и кабели для мониторинга данных
- Кабели для передачи данных
- RS232 двухпроводный модемный кабель (DB25-DB25)
- RS232 двухпроводный модемный кабель (DB9-DB25)
- RS232 модемный кабель (DB25-DB25)
- RS232 модемный кабель (DB9-DB25)
- RS232 модемный кабель (DB9-DB15)
- RS232 нульмодемный кабель (DB25-DB25)
- RS232 нульмодемный кабель (DB9-DB25)
- RS232 нульмодемный кабель (DB9-DB9)
- Кабель последовательного принтера (DB25-DB25)
- Кабель последовательного принтера (DB9-DB25)
