Немного о USB: распиновка контактов, цвета и особенности стандартов и спецификаций

С момента сотворения первой спецификации USB, технологии удалось существенно перевернуть мир подключаемой периферии и упростить воззвание юзера с компьютером. Фуррор USB разъяснить до боли просто — обилие кабелей сменилось одним общим разъёмом для различных видов устройств без утраты свойства сигнала и скорости передачи данных. На данный момент USB – основной метод подключения телефонов, принтеров, наружных носителей инфы и многих других устройств к ПК либо меж собой. На данный момент мы разберёмся в распиновке, типах и форм-факторах USB.

Виды разъёмов

Судя по всему, производители старались очень запутать юзеров целой политрой разных форм-факторов и их модификаций. Более того, методы, по которым работают интерфейсы, повсевременно улучшаются, изменяются и дополняются. Стоит подробнее разобраться со всем этим. Есть понятия форм-фактора и версии спецификации. Форм-фактор — это форма разъёма, другими словами то, как он смотрится снаружи. Их принято обозначать типами «A», «B», «C». 1-ые два имеют свои micro и mini-версии.

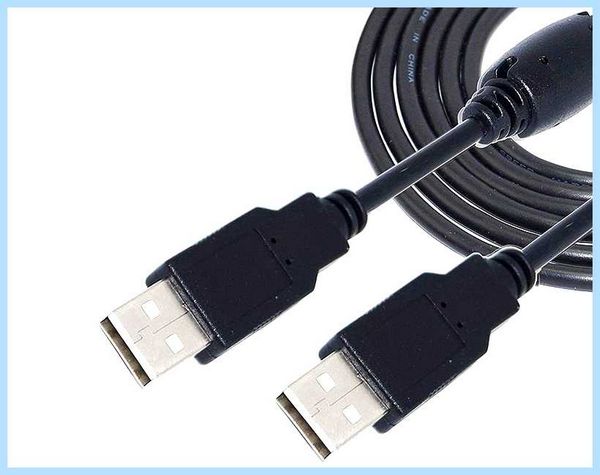

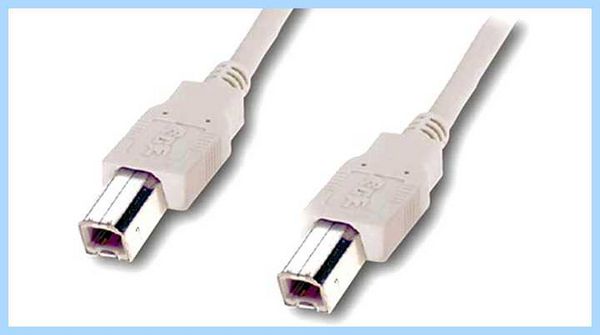

Регламент говорит, что тип «А» предназначен для подключения к контроллеру либо концентратору, другими словами к ПК, а тип «B» – для периферии. Хоть какой современный ноутбук либо стационарный ПК непременно имеет на борту хотя бы один разъём USB обыденного типа «A». А, к примеру, принтеры, оснащаются разъёмом типа «B». Из уменьшенных версий разъёмов наиболее прижились версии micro и mini типа «B».

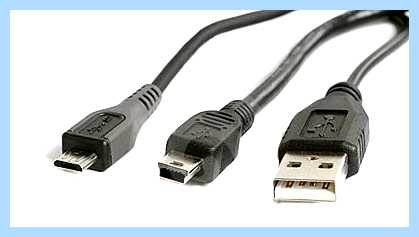

Они в большинстве случаев используются в смартфонах и на внешних жёстких дисках. «B» mini встречается всё реже, а вот micro до сего времени актуален. Его можно встретить даже на самых последних версиях мобильников. Да и его вскоре может вытеснить более перспективный тип «C». В общем, обычный USB типа «А» — это стандартный прямоугольный разъём с 4-мя контактами на ноутбуке или ПК, обычный тип «B» – более «квадратный» разъём, встречающийся у принтеров. Micro-USB типа «B» – это маленький 5-ти контактный штекер, служащий для зарядки и передачи данных на мобильных телефонах.

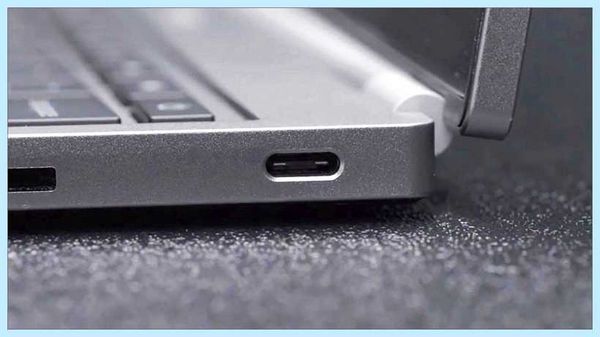

Спецификация USB типа «C» была впервые опубликована в августе 2014 года. Несмотря на это, устройства начали поставляться с этим разъёмом относительно недавно. Стандарт наконец-то стал симметричным, другими словами вставлять штекер в разъём можно любой стороной. Более того, он может работать в альтернативных режимах — DisplayPort, HDMI и Thunderbolt с подключением соответствующих переходников.

Спецификации путают пользователей не меньше. Число, указанное после аббревиатуры USB – и есть обозначение версии спецификации. На самом деле, спецификация — это свод алгоритмов, правил и инструкций для разработчиков, которые должны использовать их при производстве устройств и кабелей. Актуальная на сегодня версия — 3.2. С выходом очередной спецификации добавлялись новые возможности, и увеличивалась скорость передачи данных. Например, самая первая — 1.0 имела скорость до 1,5 Мбит/с, а 3.2 поколения 2×2 – до 20 Гбит/с. На глаз тип спецификации можно определить по цвету разъёма. Синий — 3.0 и выше, чёрный — 2.0, серый или белый — 1.0. Также у разъёма типа «А» 3.0 и выше 9 контактов, тогда как у 2.0 и ниже — 4. Особой связи между типом разъёма и спецификацией нет, но есть небольшие особенности. Например, обычный тип «А» и «B» может использовать все виды спецификаций — от 1.0 до 3.2. Вот только среди разъёмов типа «А» ревизии 3.0 и выше отсутствуют версии micro и mini.

Цвета проводов USB-кабеля

Распиновку кабелей стоит рассматривать в разрезе спецификаций. Потому что форм-фактор особого значения не имеет, а небольшие изменения отражаются в самой спецификации, то мы рассмотрим версии 2.0 и 3.0.

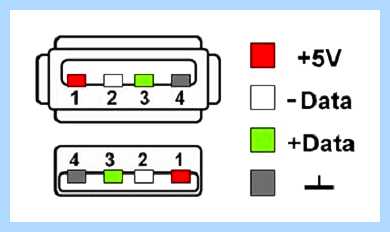

Цвета в USB 2.0

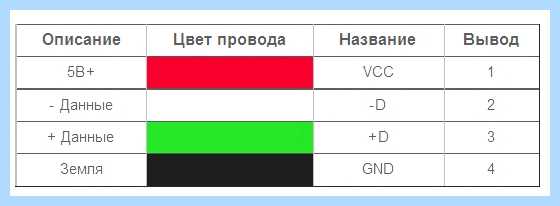

Обычные типы «A» и «B» имеют 4 контакта. Традиционно, для передачи данных используются два из них, обозначаемые обычно «D+» и «D-». Внутри имеют зелёный, белый или золотой цвет. Для подачи питания используется красный или оранжевый провод. «Земля» обычно синяя или чёрная.

Контакты usb кабеля по цветам плюс — минус, устройство. (ремонт)

Цвета в версиях micro или mini в большинстве случаев не меняются. Но в них присутствует пятый контакт, который определяет, в качестве чего подключено устройство — хост или периферия. Физически провод отсутствует, есть лишь контакт, который, зависимо от типа «А» или «B», либо подключен к «земле», либо нет.

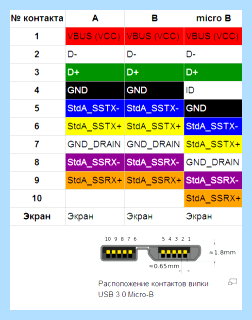

Цвета в USB 3.0

USB 3.0 описывает три типа USB – «A», «B» и «C». Первые два имеют 9 контактов и одинаковую цветовую схему. 4 контакта, пришедших из USB 2.0, имеют ту же раскраску: питание — красный, данные — белый и зелёный, «земля» — чёрный. Также здесь есть ещё одна «земля»,

не имеющая расцветки, использующая просто металлический провод. Высокоскоростную передачу данных осуществляют 4 провода — два на приём, два на передачу. Обычно они раскрашены в жёлтый, синий, фиолетовый и оранжевый цвет. В версиях «B» micro есть дополнительный контакт, который, по аналогии с 2.0, обозначает подключение типа хост-периферия.

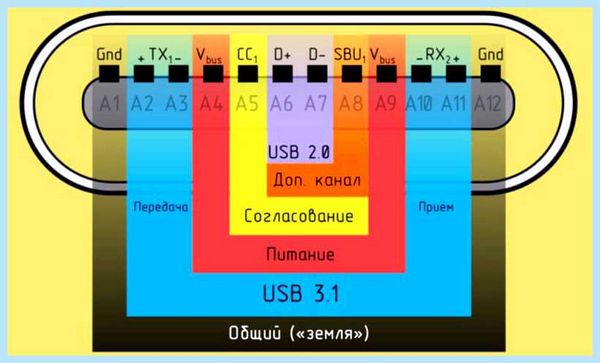

USB 3.1 для типа «C» регламентирует 24 контакта по 12 с каждой стороны, чем, собственно, и достигается зеркальность интерфейса. В центре разъёма два контакта 6 и 7 приходят из USB 2.0 – это передача и приём данных, они обозначаются белым и зелёным. Существуют для совместимости со старыми версиями устройств. Контакт №5 конфигурационный. Он нужен для определения состояния подключения (отключения), также он вычисляет необходимые для работы устройства ток и напряжение. Восьмой контакт — дополнительный канал, используется в редких случаях для передачи некоторого типа данных, например, звука. Контакты 4 и 9 — линии питания, обозначаются так же, как и в 2.0 — красным цветом. Контакты 2, 3, 10 и 11 — это и есть USB 3.1. Это каналы передачи данных на высокой скорости. Цвета жёстко стандартом не заданы, поэтому могут быть любыми. По бокам, на контактах 1, 12 расположилась «земля».

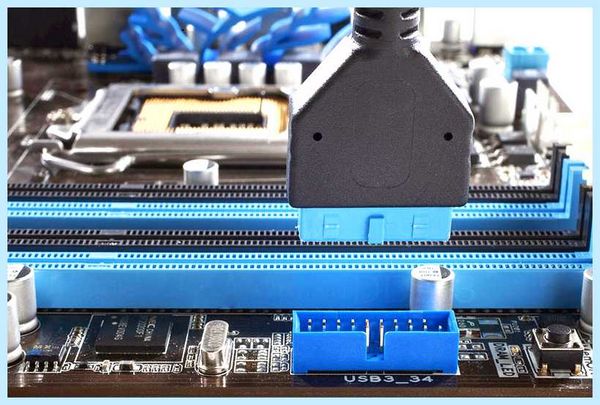

USB на материнских платах

Если немного углубиться в электронику, то непосредственно к ПК USB-устройства подключаются через USB-контроллер, который может входить в состав системной логики компьютера или быть в виде отдельного чипа, работающего с памятью напрямую, в обход центрального процессора. На материнской плате разъём представляет собой набор штекеров для вывода на фронтальную или тыльную панель компьютера. Провода заканчиваются либо отдельными фишками-коннекторами, либо блоком, рассчитанным на один или два внешних разъёма. USB 2.0 на плате имеет 9 штырьков, а 3.0 и выше — 19. Для подключения могут быть задействованы не все. Если обратить внимание, то штырьки разделены на две линии — 5 и 4 в каждой для USB 2.0. Пятый контакт, находящийся напротив пустого места — своеобразный ключ. Он не имеет назначения, но от него можно ориентироваться, зная обозначение остальных контактов. Они, кстати идут парами. Другими словами, сразу после «пустого» контакта идёт пара «земли», затем данные «D+» и данные «D-», в конце — питание.

В USB 3.0 логика размещения контактов немного изменилась, хотя они тоже идут парами. Но запоминать их смысла нет, потому что кабель от материнской платы к внешним выводам USB обычно имеет фиксированный размер, поэтому воткнуть его неправильно не получится.

Унификация стандартов и разъёмов подключения различных устройств должна привести к единственному результату — вся периферия и внешнее оборудование будет подключаться через один и тот же интерфейс и кабель. Благодаря этому, в дальнейшем исчезнет подобная градация, плодящая дома массу несовместимых кабелей и зарядных устройств. Это ведь правда будет и удобней, и экономичней.

Распиновка usb портов и распайка micro USB: схема, цвета проводов

В текущее время все мобильные устройства и настольные электрические приборы имеют в своем арсенале порты для передачи данных. Современные гаджеты могут не только лишь обмениваться информацией через USB или micro-USB, да и осуществлять зарядку аккумуляторов. Для того, чтобы провести грамотную распиновку контактов, для начала нужно изучить схемы и цвета распайки проводов.

Цвета проводов в кабеле USB

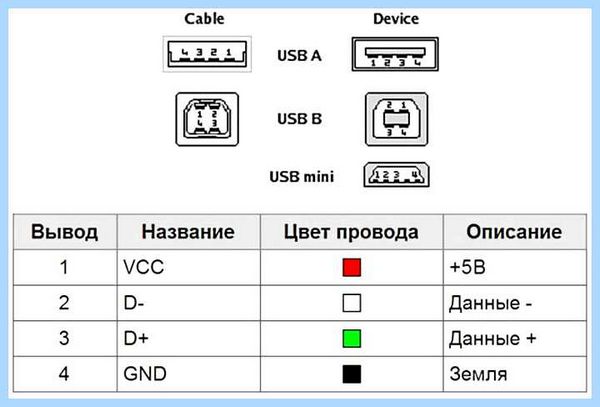

Схема коннекторов для USB 2.0

На схеме можно увидеть несколько коннекторов, различающихся между собой по определенному признаку. Например, активное (питающее) устройство обозначается буквой А, а пассивное (подключаемое) устройство – буквой В. К активным относятся компьютеры и хосты, а пассивные составляют принтеры, сканеры и другие приборы. Принято также разделять коннекторы по полу: M (male) или «папа» представляет из себя штекер, а F(female) или «мама» – гнездо разъема. По размеру бывают форматы: mini, micro и без маркировки. Например, если встретится обозначение «USB micro-ВМ», то это значит, что штекер предназначен для подключения к пассивному устройству по формату micro.

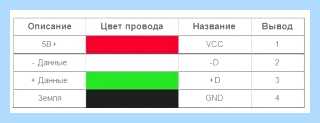

Для распиновки гнезд и штекеров понадобятся знания о назначении проводов в USB-кабеле:

по красному VBUS («плюс») проходит постоянное напряжение 5 Вольт относительно GND. Минимальное значение силы электрического тока для него равно 500 mА;
белый провод подсоединяют к «минусу» (D-);
зеленый провод крепится к «плюсу» (D+);
черный цвет провода означает, что напряжение в нем 0 Вольт, он несет минусовой заряд и используется для заземления.

В mini и micro форматах разъемы содержат по пять контактов: красный, черный, белый и зеленый провода, также ID (который в разъемах типа А замкнут на GND, а в разъемах В – не задействован совсем).

Иногда в кабеле USB можно встретить и оголенный провод Shield. Этот провод не имеет номера.

Если в работе использовать таблицу, то разъем в ней показан с внешней (рабочей) стороны. Светло-серый цвет имеют изолирующие детали разъема, темно-серый цвет у металлических частей, а полости обозначены белым.

Для того, чтобы провести правильную распайку USB, нужно зеркально отобразить изображение лицевой части коннектора.

Разъемы у форматов mini и micro на USB состоят из пяти контактов. Поэтому четвертый контакт в разъемах типа В в работе использовать не придется. Этот контакт в разъемах типа А замыкается с GND, а для самого GND используют – пятый.

В результате не хитрых манипуляций можно самостоятельно сделать распиновку для портов USB разного формата.

Usb распайка версии 3.0 отличается добавлением четырех цветных проводов и дополнительного заземления. Из-за этого кабель USB 3.0 заметно толще своего младшего собрата.

Схемы подключения USB девайсов друг к другу и распайка штекеров устройств:

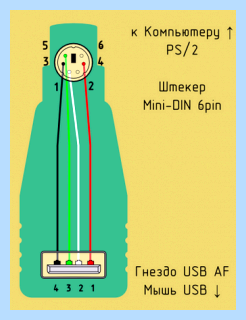

PS/2 К USB порту

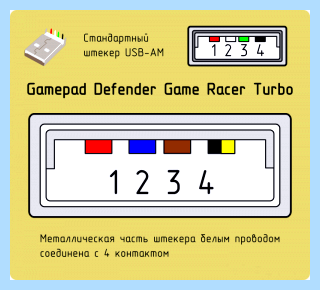

Джойстик Defender Game Racer Turbo USB-AM

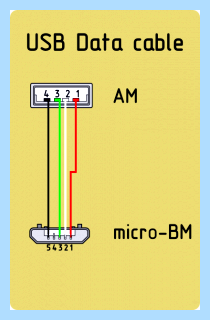

Распайка usb am и micro usb bm, для зарядки и передачи данных на компьютер

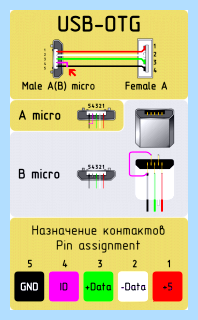

USB-OTG

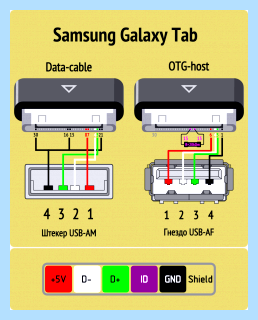

Распайка USB SAMSUNG GALAXY TAB 2

Автор: Виталий Петрович. Украина, Лисичанск.

Распиновка USB и micro-USB

Приводятся схемы и цвета распайки проводов для контактов USB, micro-USB и USB-B. Информация очень актуальна, потому что практически все мобильные и настольные приборы и гаджеты имеют этот интерфейс как для передачи данных, так и заряда встроенного аккумулятора.

Цвета проводов для ремонта КАБЕЛЕЙ USB

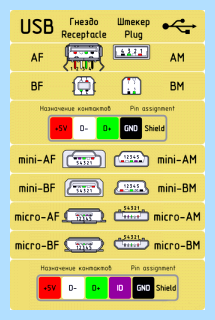

Схемы коннекторов USB 2.0

Тип коннектора:

А — активное, питающее устройство (компьютер, хост)
B — пассивное, подключаемое устройство (принтер, сканер)

«Пол» коннектора:

M (male) — штекер, «папа»
F (female) — гнездо, «мама»

Размер коннектора:

Например: USB micro-BM— штекер (M) для подключения к пассивному устройству (B); размер micro.

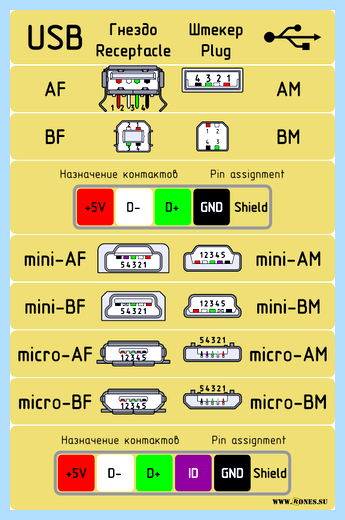

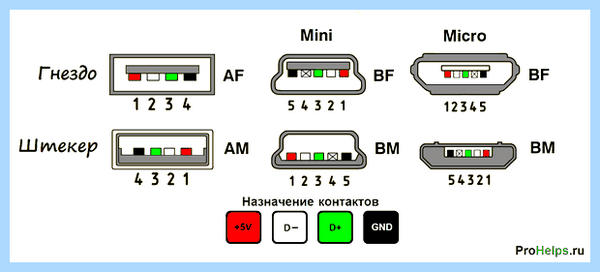

Распиновка разъема USB – гнёзда и штекеры

Назначение проводов в USB кабеле таково:

Красный VBUS (+5V, Vcc — Voltage Collector Collector) +5 Вольт постоянного напряжения относительно GND. Максимальный ток — 500 mA
Белый D- (-Data)
Зелёный D+ (+Data)
Чёрный GND — общий провод, «земля», «минус», 0 Вольт

Разъёмы mini и micro содержат 5 контактов:

Красный VBUS
Белый D-
Зелёный D+
ID — в разъёмах «B» не задействован; в разъёмах «A» замкнут с GND для поддержки функции «OTG»
Чёрный GND

Кроме прочего, в кабеле содержится (правда, не всегда) оголённый провод Shield — корпус, экран, оплётка. Этому проводу номер не присваивается.

Во всех таблицах вид разъёма дан с его внешней, рабочей стороны, а не со стороны пайки! Изолирующие детали разъёма отмечены светло-серым цветом, металлические части — тёмно-серым, а полости разъёма обозначены белым цветом.

Как распаять USB? Берём изображение лицевой части коннектора в зеркальном отображении и паяем.

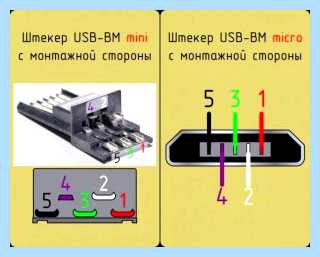

Распайка штекеров USB mini и USB micro

Разъёмы mini и micro содержат 5 контактов. В разъёмах типа «B» четвёртый контакт не используется. В разъёмах типа «A» четвёртый контакт замкнут с GND. А для GND – пятый контакт.
