Существует три спецификации (версии) данного типа подключения отчасти совместимых меж собой:

Распайка USB2.0 и USB3.0 по цветам (разъемы micro и mini)

Интерфейс USB начали обширно использовать около 20-ти годов назад, если быть четким, с весны 1997 года. Вот тогда универсальная поочередная шина была аппаратно реализована в почти всех системных платах индивидуальных компов. На текущий момент данный тип подключения периферии к ПК является эталоном, вышли версии, позволившие значительно прирастить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного метода подключения сделало вероятным:

• Оперативно делать подключение разных устройств перифирии к ПК, начиная от клавиатуры и заканчивая наружными дисковыми накопителями.
• Всеполноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
• Отказ от ряда устаревших интерфейсов, что положительно отразилось на многофункциональных способностях вычислительных систем.
• Шина позволяет не только лишь передавать данные, а и производить питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старенького и последнего поколения. Это сделало вероятным использовать USB для зарядки телефонов, также подключения разных девайсов (мини вентиляторов, подсветки и т.д.).
• Стало вероятным изготовка мобильных контролеров, к примеру, USB сетевой карты RJ-45, электрических ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения отчасти совместимых меж собой:

1. Самый 1-ый вариант, получивший обширное распространение – v 1. Является улучшенной модификацией предшествующей версии (1.0), которая фактически не вышла из фазы макета ввиду суровых ошибок в протоколе передачи данных. Эта спецификация обладает последующими характеристиками:

• Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит за секунду, соответственно).
• Возможность подключения больше сотни различных устройств (с учетом хабов).
• Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
• Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

1. Доминирующая на сегодня вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит за секунду).

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при всем этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и поболее.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

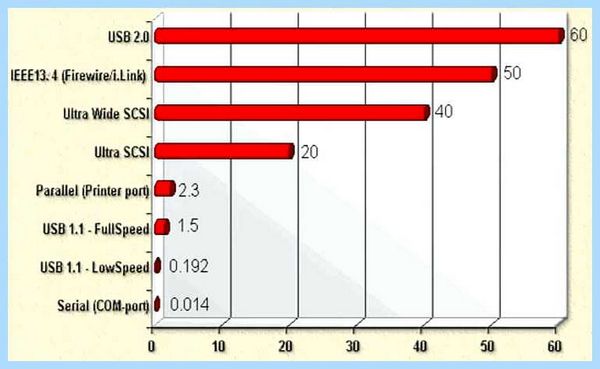

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во 2-м поколении несколько ниже (порядка 30-35 Мбайт за секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, другими словами, она не стала удовлетворять текущие требования.

1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит за секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

• А – это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. С помощью такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т.д. Данные соединения полностью совместимы в между начальной версией и вторым поколением. С последней модификацией совместимость частичная, другими словами устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот.
• B – штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильников, цифровых фотоаппаратов и т.д.). Чтобы исправить ситуации были приняты две стандартные уменьшенные модификации типа В: мини и микро ЮСБ.

Заметим, что такие конвекторы совместимы только между ранними модификациями.

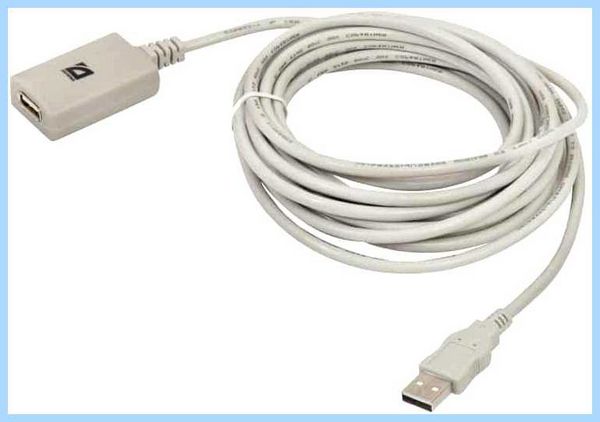

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, другими словами, на самом деле, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Теперь рассмотрим, как производится распайка контактов для каждого из вышеперечисленных типов.

Распиновка usb 2.0 разъёма (типы A и B)

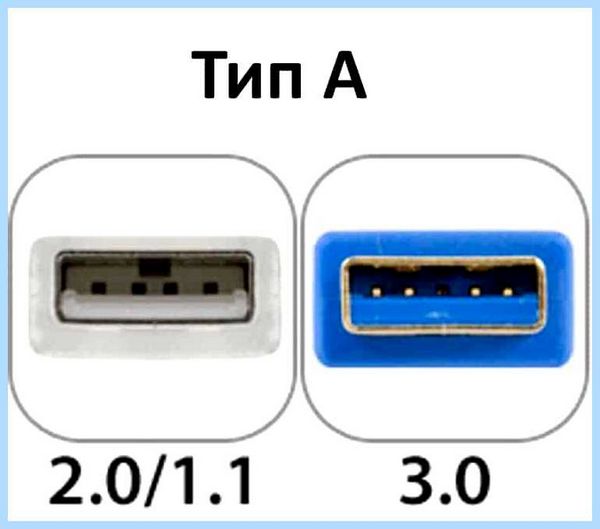

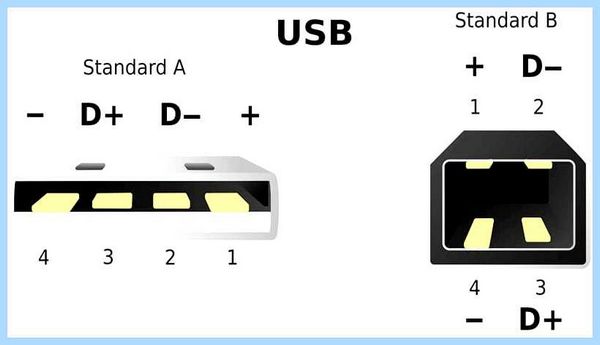

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.

Обозначение:

• А – гнездо.
• В – штекер.
• 1 – питание +5,0 В.
• 2 и 3 сигнальные провода.
• 4 – масса.

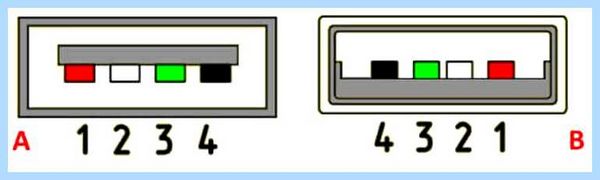

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

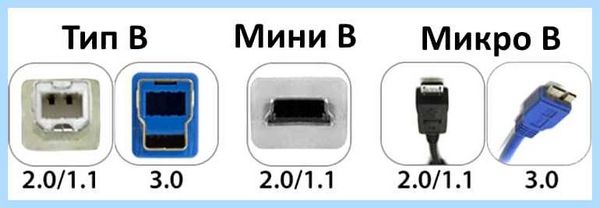

Теперь рассмотрим распайку классического гнезда В.

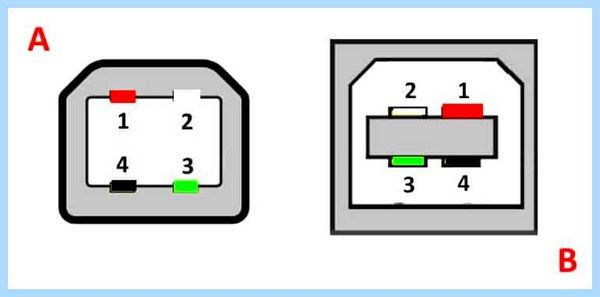

Обозначение:

РАСПИНОВКА РАСПАЙКА USB, микро USB, мини USB

• А – штекер, подключаемый к гнезду на периферийных устройствах.
• В – гнездо на периферийном устройстве.
• 1 – контакт питания (+5 В).
• 2 и 3 – сигнальные контакты.
• 4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение устройств перифирии осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким макаром, чтобы имелась возможность подключения устройств ранних поколений. Другими словами, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Обозначение:

• А – штекер.
• В – гнездо.
• 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.

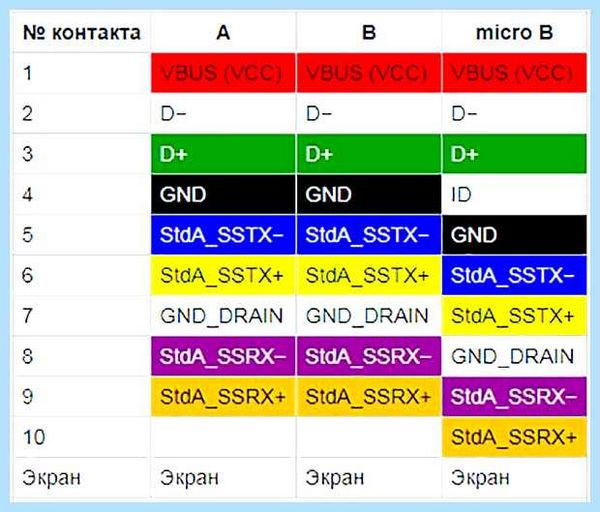

• 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
• 7 – масса (GND) для сигнальных проводов.
• 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

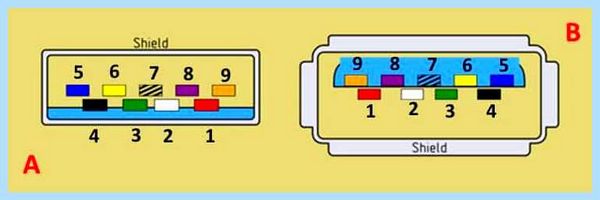

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при всем этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

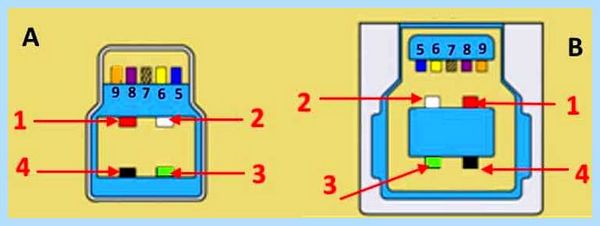

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

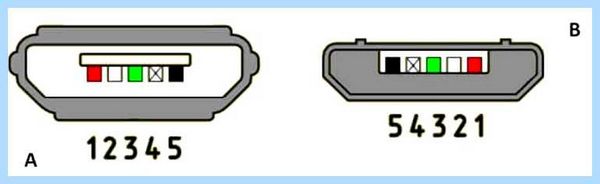

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. На самом деле, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.

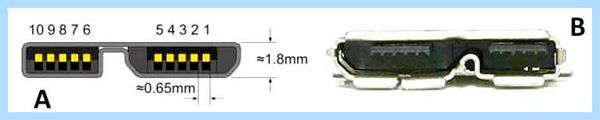

На рисунке представлена распиновка штекера (А) и внешний облик гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

• 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
• 8 – масса для высокоскоростных информационных каналов.
• 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется исключительно в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Видите ли, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются исключительно в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, обычно, эту информацию несложно найти на тематических форумах.

Распиновка USB: расположение контактов и особенности классификации

Стандарт универсальной последовательной шины, иначе USB, был разработан в далёком 1996 году как класс, унифицирующий разъёмы и снижающий энергопотребление. Так компаниям-разработчикам оборудования и персональных компьютеров удалось избавиться от многообразия кабелей и разъёмов, также упростить взаимодействие пользователя с ПК. С того времени спецификация была пару раз обновлена, получила различные форм-факторы, соответственно, менялось количество контактов и их расположение. Сегодня мы расскажем о расположении этих контактов в спецификации USB или их распиновке.

Виды USB-разъёмов

Среди пользователей имеет место путаница между разъёмами и версиями спецификаций. Тип разъёма — это форм-фактор, другими словами физическая форма разъёма. Основных существует три: A, B и C. Типы A и B могут иметь версии micro и mini.

A – стандартный вид для ПК. Флешки, внешние диски и принтеры со стороны компьютера в большинстве случаев подключаются именно при помощи него. Его подвиды micro и mini встречаются крайне редко. А вот тип B – наоборот. Его классический форм-фактор встречается редко, в главном, в принтерах. Зато его подвиды micro и mini получили широкое распространение. Если ваш смартфон подключается при помощи micro USB, то это — тип B. Вообще, тип B регламентирован спецификацией как разъём для использования на стороне периферийного устройства.

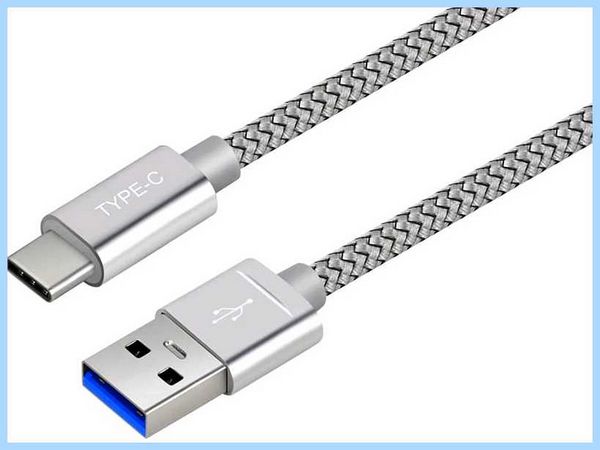

Тип С — это новый тип разъёма, который впервые был описан в 2014 году. В нём наконец-то решили проблему симметричности контактов, другими словами штекер можно вставить в гнездо правильно с первого раза.

Теперь о версиях спецификаций: USB 3.0, USB 2.0. Цифры в названиях показывают версии спецификации. Другими словами, это описание работы алгоритмов интерфейса, которое используют производители устройств. Последняя действующая на сегодня версия — 3.2. В 2019 году также ожидается публикация спецификации 4.

Распайка USB кабеля по цветам

Потому что спецификаций имеется много, а тип разъёма накладывает свои ограничения на размещение контактов, то и распиновка отличается от версии к версии. Стало быть, и разбирать их надо по отдельности.

Распиновка USB 2.0

«Классика» разъёмов USB 2.0 предусматривает 4 контакта, а мини и микроверсии — 5. В любом случае, данные передаются по двум из них. Обычно их отмечают на схемах как D- и D+. Им соответствуют зелёный и белый цвета кабелей. В стандартных A и B может быть золотой, который на самом деле выглядит просто жёлтым. Два контакта отвечают за питание. По одному проводится напряжение в 5 В. Цвета кабелей — красный и оранжевый.

Второй может называться «минус» или просто «земля». Он имеет традиционный цвет — чёрный или синий. На схемах отмечается как GND. Для микро и мини версий USB пятый контакт нужен для поддержки стандарта OTG – подключения к мобильным устройствам периферии. Он не используется в типе B и замыкается на землю в типе А именно для поддержки OTG.

Распиновка USB 3.0

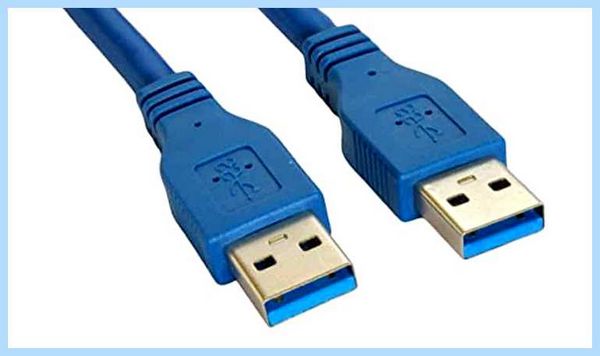

Спецификация 3.0 была полностью сформирована в 2008 году. При изготовлении устройств и кабелей принято использовать синий пластик для цветового оформления штекеров и разъёмов. Реже — красный. При помощи новых алгоритмов передачи данных была увеличена скорость передачи информации, сила тока и добавлено 5 контактов. Таким макаром, всего контактов на USB 3.0 – 9, в отличие от USB 2.0, где их 4. При всем этом, оба стандарта полностью совместимы — просто лишние контакты становятся неактивными. Также для USB были частично переработаны формы разъёмов. Внешне тип А остался таким же, но добавились контакты. Тип B, также версии mini и micro конструктивно изменились. Новый симметричный разъём типа C поддерживает USB 3.0 полностью.

4 контакта в типах A и B перешли от версии 2.0. Это «земля», +5 В и два для передачи данных. Они и определяют обратную совместимость. Новые 5 содержат в себе два для приёма данных по SuperSpeed, два для передачи по SuperSpeed и ещё один — «земля».

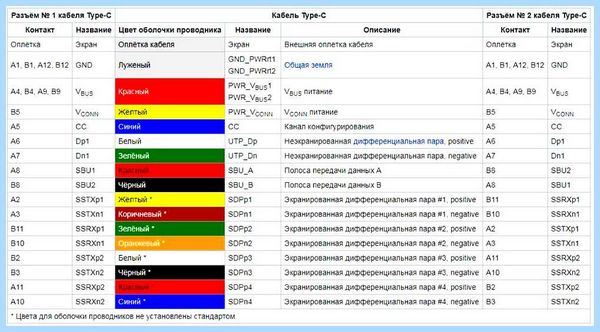

Коренным образом поменялось расположение контактов на разъёме типа C. Всего в нём 24 контакта. Для симметричности, 12 дублируют другие 12. Другими словами, как ни воткни, работать устройство всё равно будет. Два центральных контакта из 12 повторяют контакты USB 2.0 для передачи данных. Собственно, USB 2.0 также может быть реализован в типе C. Однако, это редкость. Два крайних контакта проводят «землю». 4 отведено для высокоскоростной передачи и приёма данных. Ещё два нужны для питания. Оставшиеся два контакта являются конфигурационным и дополнительным каналом.

Распиновка USB на материнской плате

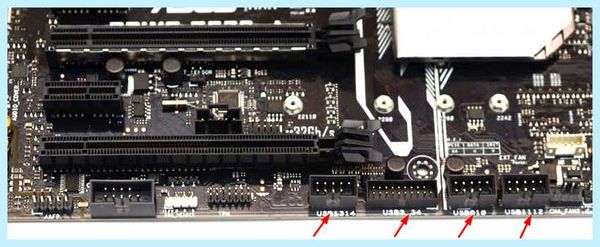

По дефлоту, на материнских платах уже есть выведенные порты USB на задней панели. Но дополнительно практически всегда присутствуют штыревые выходы, например, для передней панели системного блока. В подключении нет ничего сложного. Встречаются два варианта коммутации. Это может быть набор фишек для вставки в штырьки, либо используется целый блок. Один набор штырей на плате рассчитан на два USB-разъёма. Для версии 2.0 используется 9 контактов, для 3.0 — 19. Если подключение происходит при помощи набора фишек, то можно использовать всего четыре контакта для одного разъёма, а в случае с 3.0 — 9.

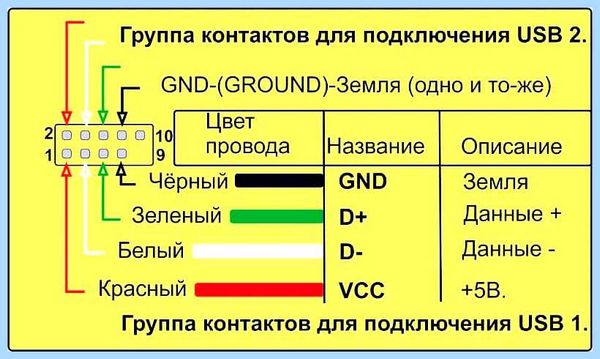

Назначение контактов на материнской плате строго регламентировано. Обе линии имеют один и тот же набор, исключение составляет пятый контакт, который служит своеобразным маяком, чтобы не подключить блок неправильно. Если он находится справа, то самая крайняя левая пара контактов отвечает за передачу питания, затем две пары для данных и правая — земля. Можно ориентироваться и по надписям на фишках, и по цветам. Хотя последний способ не так надёжен.

Изучать назначение контактов для USB 3.0 на плате не имеет смысла, потому что разработчики максимально упростили подключение. Для этого используется фишка со всем необходимым комплектом контактов, воткнуть который неправильно практически невозможно.

Вообще, распиновка USB постепенно уходит в прошлое. Актуальным было знать размещение контактов для версий 1.0 и 2.0. Затем же кабели и разъёмы стали всё больше унифицироваться и проектироваться с наименьшими для пользователей проблемами при подключении. Большинству из них вообще никогда не придётся сталкиваться с ручной установкой или пайкой контактов. Это, скорее, удел радиолюбителей и «гиков».

Если вы владеете знаниями или собственным опытом по подключению USB разных версий, то можете поделиться им в комментариях.

Распиновка разъёмов USB 2.0

▼ Название того или иного коннектора снабжается буквенными индексами.

Тип коннектора:

• А — активное, питающее устройство (компьютер, хост)
• B — пассивное, подключаемое устройство (принтер, сканер)

«Пол» коннектора:

Размер коннектора:

Например: USB micro-BM— штекер (M) для подключения к пассивному устройству (B); размер micro.

�� ПРОСТОЙ РЕМОН �� КАБЕЛЯ〰 ЗАРЯДКИ USB TYPE-C Детально для любителей и начинающих

Назначение контактов USB 2.0

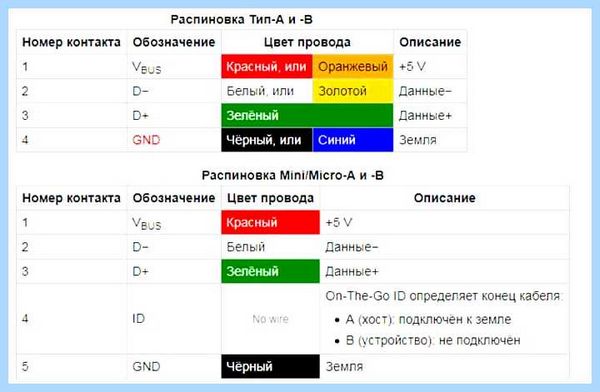

1. Красный V_BUS (+5V, Vcc — Voltage Collector Collector) +5 Вольт постоянного напряжения относительно GND. Для USB 2.0 максимальный ток — 500 mA.
2. Белый D- (-Data)
3. Зелёный D+ (+Data)
4. Чёрный GND — общий провод, «земля», «минус», 0 Вольт

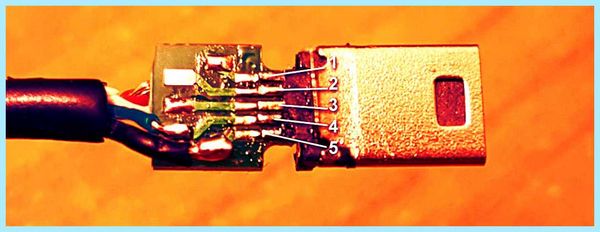

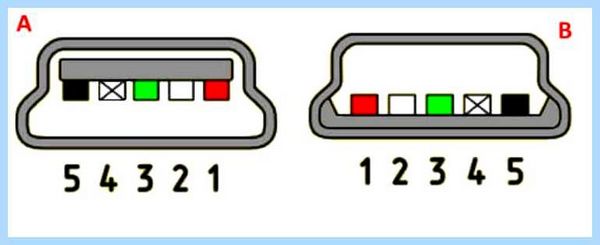

Разъёмы mini и micro содержат 5 контактов:

1. Красный V_BUS
2. Белый D-
3. Зелёный D+
4. ID — в разъёмах «B» не задействован; в разъёмах «A» замкнут с GND для поддержки функции «OTG»
5. Чёрный GND

Кроме прочего, в кабеле содержится (правда, не всегда) оголённый провод Shield — корпус, экран, оплётка. Этому проводу номер не присваивается.

Распиновка шнура мыши и клавиатуры

У некоторых мышей и клавиатур в кабеле встречаются нестандартные цвета проводов.
Прочтите также про подключение мышей и клавиатур к порту PS/2.

Пайка разъёмов USB 2.0

⚠ Направьте внимание, как расположены на колодке рабочие и «паятельные» контакты относительно друг дружку! От этого зависит распайка разъёма.

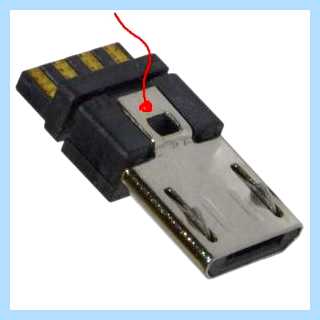

Почти всегда рабочие контакты расположены с обратной стороны колодки относительно контактов для пайки ▼

Но встречаются разъёмы, у каких обе группы контактов расположены с одной стороны колодки. В данном случае распайка будет иной ▼

Смежные материалы:

• USB-OTG (USB-host) — подключение периферии к мобильным устройствам
• USB 3.0
• USB 3.1 type C
• Зарядка гаджетов через USB

Если материал оказался полезным для вас…

…вы можете нас отблагодарить! Авторам сайта будет очень приятно!

Добрый день! На USB флэшке, а точнее Токене в результате непреднамеренного сгибания обломилась контактная часть и два контакта. Можно ли восстановить эти контакты? Флэшка неразборная. Буду крайне признателен, если подскажите, где можно это сделать.
Я бы обратился в мастерскую по ремонту мобильных устройств.

Мышь Logitech, юсб штекер оторвался и был потерян. Раскрутил мышь, на плате провода в таком порядке: толстый черный — тонкий черный — красный — белый — зеленый. В каком порядке паять их к штекеру?

Это классика: http://rones.su/wp-content/uploads/USB-AM_solder.png
Толстый чёрный это экран кабеля. Соединяется с металлическими частями корпуса штекера.

Здравствуйте вопрос такой сломалась гнездно на блютус колонке ( выдрано с платой) решил вмонтировать usb маму. Итак вот мне нужно припаявать 1 +и 4 — а остальные просто изориловать? И будет ли така система работать( вмонтировать usb маму и взять провод с двумя usb штекерами чтоб одну сторону подключить к адаптеру вторую в маму)?

А какое было гнездо у колонки? Если выломанное гнездо было двухконтактным, и колонка питается от 5 вольт, то всё правильно. На всякий случай замечу, что шнуром USB папа-папа нельзя соединять порты компьютеров.

Здравствуйте, подскажите пожалуйста как светодиодную LED ленту с RGB контроллером припаять к блоку питания, у контроллера USB выход, есть пульт управления цветами, подключил плюс, минус — контроллер на команды пульта не отвечает? Только мигает сам по себе. Спасибо.

Не нужно там ничего паять.
https://price-altai.ru/uploads/2 Февраля 2014230455733e3f.jpg
Как припаять наушники к USB 2.0
Аналоговый наушник никак нельзя припаять к USB 2.0.
Так выхода аудио с них нет , как я понимаю ?

С кого — «с них»? В порте USB 2.0 нет аналогового звука. Если подключить к порту внешнюю USB звуковую карту — тогда к ней уже можно будет подключать аналоговые наушники.

Спасибо! это самая полная подборка распиновки , которую я видел!
Пожалуйста.

Желаю здравия!
У меня беспроводная мышка. После поломки корпуса маячка нужно было припаять альтернативный usb-штекер к плате этого самого маячка. Перепутал землю и 5в. Воткнул в компьютер, не заработало. Перепаял правильно, не работает.
Есть вероятность, что мышка не работала еще до меня.
Насколько велика вероятность, что это я своей ошибкой поломал устройство?
Спасибо!

Вероятность процентов 80.

Добрый день.
Купил подогрев для ручек снегохода. У него два провода — плюс и минус .
Я хочу их припаять к разъему ЮСБ 2,0 чтоб от прикуривателя работал.
Подскажите, я правильно (№4) — это минус — и все готово?
Я никогда не электрик, поэтому не судите строго.

что то буквы пропали))) не дописал)) Я правильно понял, №1 — красный — паяем плюс, а №4 черный — паяем минус и все?

Питание подогрева 5 вольт 0,5 ампера? Назовите модель этого устройства или дайте ссылку на него.
Если да — то всё правильно.

Товар вот какой:
https://ru.aliexpress.com/item/12V-10W-Universal-Motorcycle-Motorbike-Handlebar-Warm-Heated-Grip-Kit-Pads-9-x-9cm-E/32717023166.html 12 вольт, 10 Ватт. А через ЮСБ 2,0 я буду его подключаться в штекер ( в прикуриватель) где два выхода — на 1 А и на 2 Ампера.

В таком случае USB не годится. Устройству нужно 12 вольт, а USB выдаёт 5 вольт.
Купите штекер прикуривателя (или любое устройство с таким штекером) и припаяйте его к проводу подогревателя. Центральный контакт — плюс, кольцо — минус.

Спасибо за ответы. Но..
Вы хотите сказать, что USB в прикуриватель ( Как вот этот https://www.avito.ru/moskva/zapchasti_i_aksessuary/shteker_provod_razvetvitel_prikurivatel_usb_741452872)
пропускает тольк 5 вольт на потребителя??

Да, гнездо USB даёт только 5 вольт.
Спасибо большое.

Скажите была зарядка все хорошо заржала , сломался разъем , перепоял как и было, был один провод пляс+ , а другой минус — припаял как положено не чего не перепутал , а после на телефоне начала появляться надпись медленная зарядка , воспользуйтесь оригинальной зарядкой ! Ранее все нормально было в чем дело ??

Какая модель телефона?
Какой разъём меняли (USB-A, USB-micro)?
Шнур съёмный или намертво припаян к зарядке?
Всего два провода было?
Пайка качественная?

Перемычку GND—ID необходимо убрать. В разъёме вероятнее всего были резисторы, по которым HTC опознаёт свою зарядку. Для пробы можно просто впаять перемычку между 2 и 3 контактами (Data- и Data+), но с резисторами зарядка должна быть быстрее ▼. Прошу отвечать на сайт, а не личным письмом.

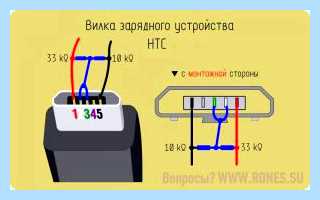

Скажите как в маленький разъем такой впаять резисторы или их нужно в самом зарядном Паять ?

1. Попробуйте сперва перемычку. Может быть скорость заряда вас устроит.
2. Я бы подпаял резисторы вне разъёма — к жилам шнура недалеко от штекера. А общую точку резисторов соединил бы отдельным тонким проводом с перемычкой 2-3 на штекере. Потом закрыл бы это дело термоусадкой.
3. Можно впаять резисторы в само зарядное устройство, но тогда придётся менять шнур на трёх- или четырёхжильный.

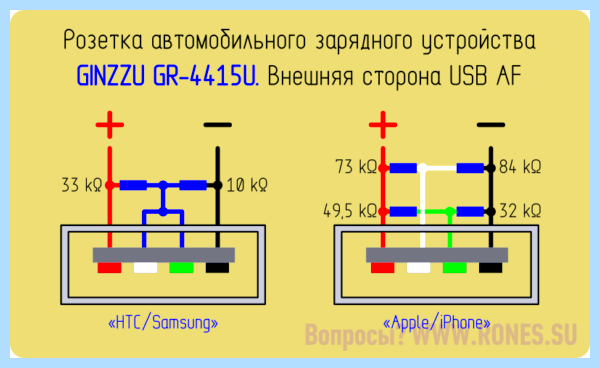

4. Можно вместо шнура впаять в ЗУ гнездо USB-A с резисторами (▼ схема слева), а подключать телефон к ЗУ через стандартный 4-жильный дата-кабель.
А вообще, в таких случаях используют миниатюрные резисторы — SMD (https://ru.wikipedia.org/wiki/Поверхностный_монтаж).

Спасибо большое крутой сайт , и Вы ребята знающие и толковые люди ! Очень помогли

Здравствуйте! Такой вопрос сломался micro Usb вход для кабеля USB -micro Usb от Xiaomi, хотел перепаять и столкнулся с проблемой, у вас указывался провод Shield с экраном, что мне с ним делать и надо ли его припаивать к microUsb?

Так в чём проблема-то? Если в вашем кабеле есть экран (оплётка) — паяйте. Если нет — не паяйте.

Я пепепаял без оплётки и всё работает, заряжает телефон. Оплётку обязательно нужно будет припаять?

Если только заряжать, то экран не нужен.
Если будут проблемы с передачей файлов на комп — придётся паять.

Похожие статьи

• Usb кабель цвета проводов

  Содержание Немного о USB: распиновка контактов, цвета и особенности стандартов и спецификаций Виды разъёмов Цвета проводов USB-кабеля Цвета в USB 2.0…

• Usb цвет проводов

  Содержание Нестандартные цвета USB в шнурах мышей и клавиатур Введение Нестандартная распайка мышей Нестандартная распайка клавиатур Нестандартная…

• Rs232 кабель распиновка

  Содержание Распиновка RS-232 Все разъемы компьютера: цоколёвка и распиновка кабелей, гнёзд и штекеров ПК Блок питания компьютера Распиновка разъема БП…
