Разъем USB Micro-B либо MicroUSB интенсивно употреблялся посреди 2000х годов, когда пришел на замену разъему MiniUSB. Разъем MicroUSB интенсивно употреблялся в малогабаритных устройствах – беспроводные наушники, телефоны и телефоны. Сейчас разъем встречается в неких устаревших устройствах либо в устройствах малоизвестных брендов.
Нестандартные цвета USB в шнурах мышей и клавиатур
Не все производители USB-устройств придерживаются принятой цветовой маркировки проводов:
Красноватый, Белоснежный, Зелёный, Чёрный.
Эта статья посвящена разгулу китайской фантазии.
Введение
Если у вашей клавиатуры либо мыши оторвался шнур, читайте «Советы по ремонту». Если у вашего устройства необычная цветовая маркировка проводов, есть шанс, что в данной статье вы найдёте подходящую информацию.
На платах неких мышей/клавиатур буквенные обозначения отличаются от принятых:
• заместо «D−» — D
• заместо «D+» — C
Время от времени эти обозначения спутаны, что в общем-то не критично. Просто поменяйте местами провода D- и D+ местами, если устройство не заработало.
Если у вас есть информация о тех устройствах, что не упомянуты тут, прошу отписаться в комментах к этой статье.
Неординарные цвета в шнурах PS/2 приведены в статье «Мыши и клавиатуры PS/2».

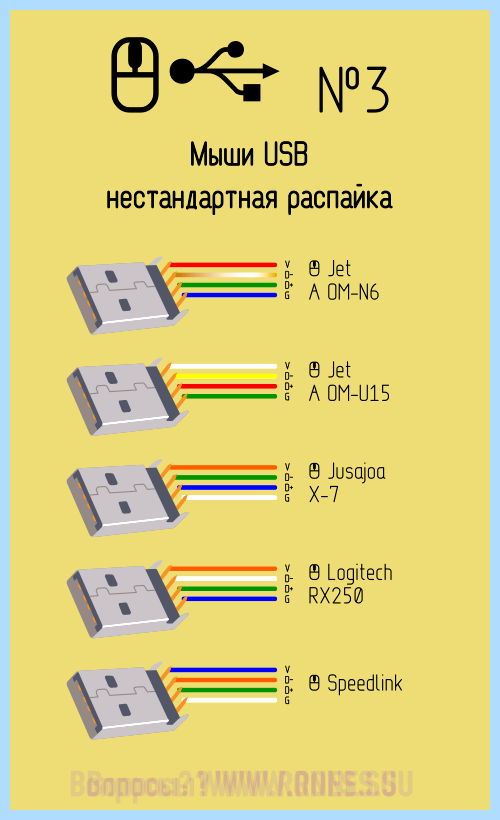

Нестандартная распайка мышей

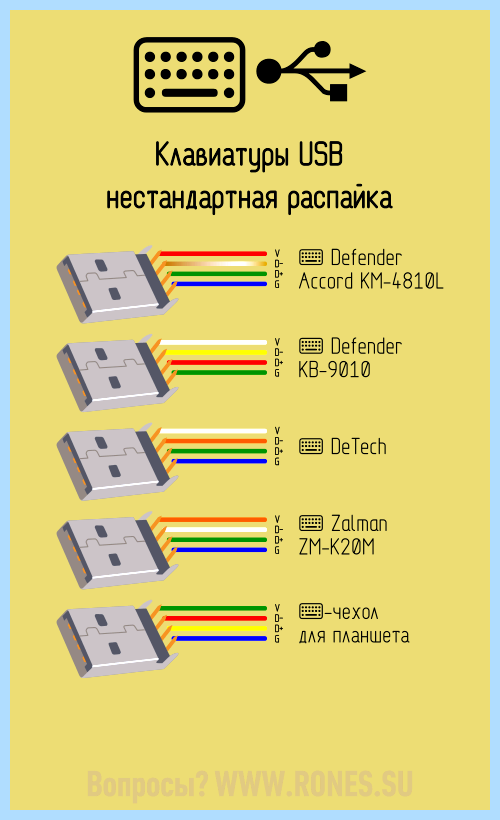

Нестандартная распайка клавиатур
Нестандартная распайка джойстиков/геймпадов

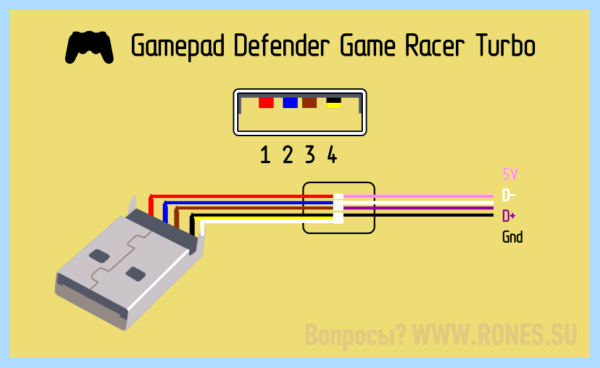

Defender Game Racer Turbo:
Если материал оказался полезным для вас…
…вы сможете нас отблагодарить! Создателям веб-сайта будет очень приятно!
Не могу нити распиновку на такового мамонта как Logitech M-U0017, Зелёный — Белоснежный — Красноватый — Чёрный — Медный (Без изоляции).
Похоже, у этой мыши стандартная распиновка:
Красноватый +
Белоснежный D-
Зеленоватый D+
Чёрный —
Медный Экран
http://rones.su/techno/usb.html
DrunkSurgeon :
Очень очень нуждаюсь в Вашей помощи. Есть мышь «Asus» модель стёрлась. Шнур подключался через фишку 5 пин. Нашёл кабель на 4 -ре. Мне произнесли -должно работать (5 й масса). Но способом «тыка» ничего не выходит. На самой плате нет ни каких маркировок(букв и т.д)Помогите пожалуйста,если есть такая возможность… (Если будет нужно загружу фото)
Здрасти.
Помогу по мере сил.
Потребуются снимки мышиной платы с обеих сторон.
Не могу гарантировать фуррор, потому что при подключении USB устройства способом тыка есть риск, что устройство вышло из строя.
Хороший денек клавиатура свен комфорт 3035 необычный провод желтоватый красноватый зеленоватый и белоснежный
Павел, стоит поглядеть на плату клавиатуры — в том месте, где припаяны либо подключены провода, могут быть пометки V, D−, D+, G. Ну и по дорожкам на плате и по полярности частей можно осознать предназначение проводов. Как разобраться в этом — см. в другой статье (http://rones.su/techno/mouse-or-keyboard-rewiring.html) в разделе «Действия при отсутствии маркировки». Если таковой способности нет, могу представить более возможный метод распайки клавиатуры Swen:
Красноватый — V (+5V)
Белоснежный — Data−
Зелёный — Data+
Жёлтый — Gnd
Если не заработает, стоит поменять местами белоснежный и зелёный провод.
У меня таже неувязка, подключил как вы произнесли но она даже не сиять
Распиновка USB разъема и штекера
В данном материале вы отыщите схемы распиновки штекера и разъема USB. Информация понадобится как для восстановления кабеля, так и для самостоятельной сборки.

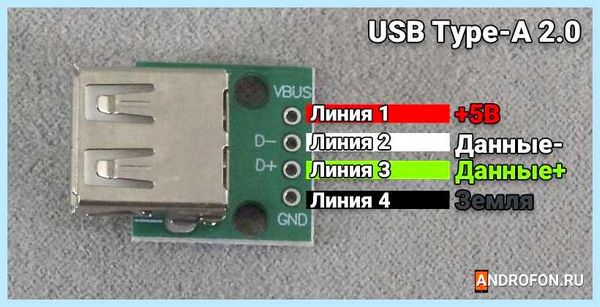

Распиновка USB штекера
В штекере USB-A версии 2.0 употребляются 4 полосы: 2 полосы заведены под питание, ещё 2 полосы под передачу данных. Для кабеля, что употребляется только для зарядки довольно 2-ух линий питания. Для поддержки синхронизации требуется подключение всех 4 линий.
Питание передают полосы 1 и 4. К полосы 1 подводится провод красноватого цвета, что отвечает за передачу энергии. Линия 4 – земля, провод чёрного цвета. Полосы 2 и 3 употребляются для передачи данных. К полосы 2 подводится провод белоснежного цвета, а к полосы 3 провод зеленоватого цвета.
Читайте также: Распиновка микро usb Виды разъемов
Распиновка USB разъема
В разъеме USB-A версии 2.0 так же употребляются 4 полосы. Порядок подключения аналогичен.
Часто задаваемые вопросы
Какая распиновка у micro USB?
Для типа USB 2.0 употребляются провода. Красноватый и темный для питания, белоснежный и зеленоватый для передачи данных.
Почему у micro USB 5 контактов?
Разъем был разработан с пятью контактами. Обычно употребляются только 2 либо 4 контакта. Некие производители употребляют 5-й контакт для передачи видео либо других задач.
Какие провода положительные и отрицательные на микро USB?
Красноватый провод положительный, а темный отрицательный.
Можно ли соединять черный и красный провода?
В одном кабеле всегда находится темный и красноватый провод. При всем этом оба провода подсоединяются к различным разъемам. Соединение проводов не допустимо, потому что приведет к недлинному замыканию. Соединять два провода с различным цветом изоляции допускается исключительно в случае, когда оба провода подсоединяются
Красный провод идет к белому или к черному?
Красноватый провод обычно идет в паре с черным проводом.
Провод какого цвета идет на L и N?
Фаза — L, обычно коричневый или красный. N — ноль, провод синего или черного цвета.
Как соединить два маленьких электрических провода?
Наилучший вариант обжать с помощью кримпера или спаять между собой. Скрутка кабеля ненадежна, а так же недолговечна.

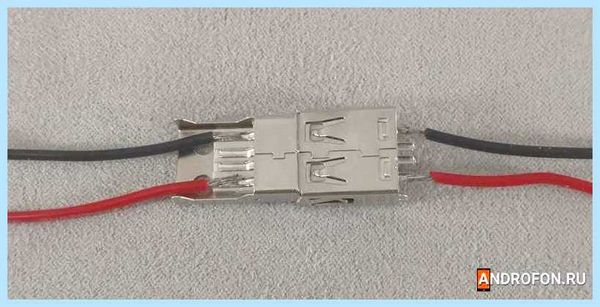

Как подключить USB только для питания?
Достаточно использовать две линии в кабеле — плюс и минус, красный и черный провод. Цвет изоляции проводника роли не играет, главное припаять провода к соответствующим контактам на разъеме.
Как перепаять USB-штекер?
Необходимо перепаять провода или обжать провода кримпером в нужной последовательности.
Как подключить 4-х проводную лампочку?
Необходимо каждый провод светильника подключить к соответствующему разъема в соответствии с цветовой разметкой.
В чем разница между 2-х проводным и 4-х проводным кабелем?
Чем больше проводов, тем больше возможностей предоставляет кабель. Например, больше фаз питания или 2 фазы питания и заземление. В USB кабеле 2 провода обеспечивают только питания. При наличии четырех проводов кабель позволяет передавать данные и питать подключенное устройство энергией.
Какого цвета нулевой провод?
Такой кабель обычно в синей изоляции.
Нулевой провод имеет питание?
Нет, такой кабель используется для замыкания цепи. При всем этом касаться такого провода незащищенными руками нельзя с целью безопасности.
Что такое D+ и D в USB?
D+ и D- используется для передачи данных.
Сколько контактов у USB 3?
Всего 9 контактов в USB-A. 4 стандартных контакта типа USB 2.0 и 5 дополнительных.
Сколько контактов у USB 2.0?
Обычно 4 контакта. 2 контакта используются для передачи данных и 2 питающих контакта. Некоторые типы разъемов содержат дополнительный пятый контакт. Дополнительный контакт обычно не используется или только для ограниченного применения, например для передачи видео или для восстановления и прошивки устройства.
Как подключить 12В к USB?
Необходимо подсоединить провода 12 В к соответствующим контактам на USB разъеме или штекере.
Что такое красный черный белый и зеленый провода?
Красный кабель всегда отвечает за питание. Черный кабель — земля для замыкания цепи. Белый и зеленый провод используется для передачи данных.
Как соединить 4 провода с 2 проводами?
Вместе следует соединять провода выполняющие одну и ту же функцию: питание или земля. Остальные провода следует изолировать, если провода выполняют функцию передачи данных.
Что означают розовые и белые провода?
Розовый и белый провод часто отвечают за передачу данных. Обычно используется комбинация из белого и зеленого цвета. Разница цветов обусловлена отсутствием на складах провода подходящего цвета. Либо же провод другого цвета обходится дешевле, чем общепринятые цвета.

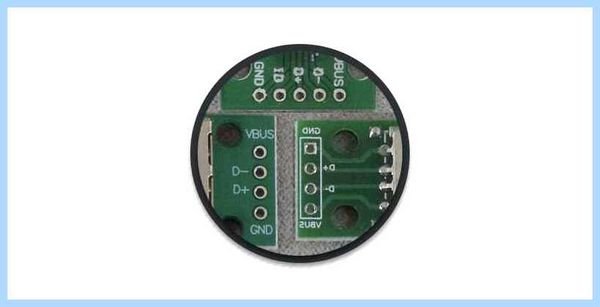

Распиновка USB гнезда 4 контакта
Какой контакт USB отвечает за питание?
Контакт, где подключается красный провод.
Вывод
В статье подробно описана usb распиновка штекера и разъема. Представленные схемы помогут отремонтировать кабель или же собрать новый. Какие у вас имеются вопросы? Оставляйте комментарии внизу статьи.
Распайка usb разъема
В данном материале мы рассмотрим распиновку разъемов USB 2.0, 3.0 и 3.1. Статья пригодится для распайки проводов в правильном порядке на плате или для сборки кабеля.
Распиновка разъема USB 2.0
В стандарте USB 2.0 используются преимущественно 4 линии – 2 на питание и 2 на передачу данных. В разъемах Mini и MicroUSB существуют дополнительная линия ID для дополнительных функций. При всем этом в кабелях питания и обмена данными линия ID не используется.
Type-A
- VBUS – питание.
- D- – передача данных -.
- D+ – передача данных+.
- GND – земля.

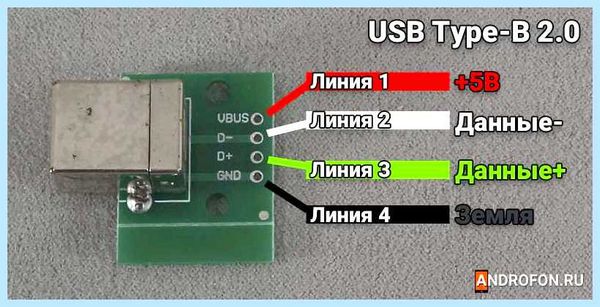

Type-B
- VBUS – питание.
- D- – передача данных -.
- D+ – передача данных+.
- GND – земля.

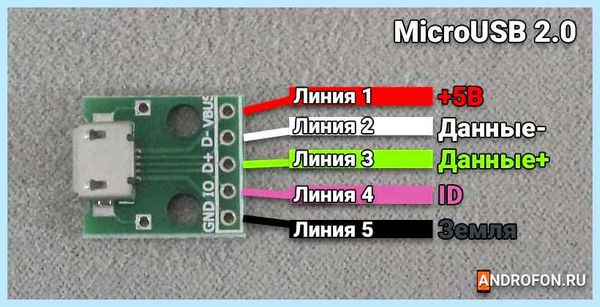

MicroUSB
- VBUS – питание.
- D- – передача данных -.
- D+ – передача данных+.
- ID.
- GND – земля.

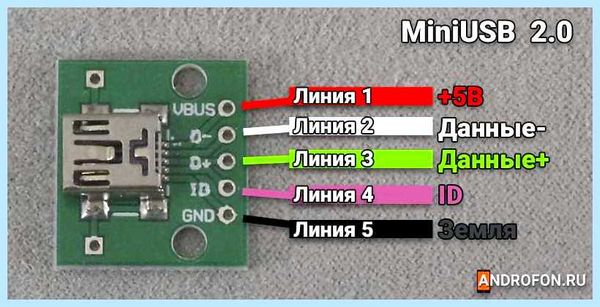

MiniUSB
- VBUS – питание.
- D- – передача данных -.
- D+ – передача данных+.
- ID.
- GND – земля.

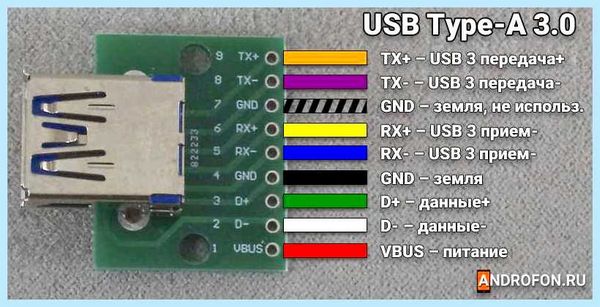

Распиновка разъема USB 3.0
В стандарте USB 3.0 помимо основных 4 линий на питание и передачу данных присутствуют ещё 5 линий: 4 линии на ускоренную передачу данных по протоколу USB 3.0 и дополнительная линия заземления, что обычно не используется. При всем этом линии ускоренной передачи данных работают только при подключении к устройствам с поддержкой USB 3.0, в ином случае используются базовые линии USB 2.0.
Type-A
- VBUS – питание.
- D- – данные-.
- D+ – данные+.
- GND – земля.
- RX- – USB 3 прием данных-.
- RX+ – USB 3 прием данных-.
- GND – земля, не используется.
- TX- – USB 3 передача данных-.
- TX+ – USB 3 передача данных+.

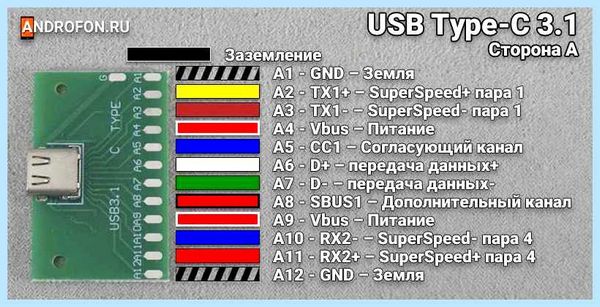

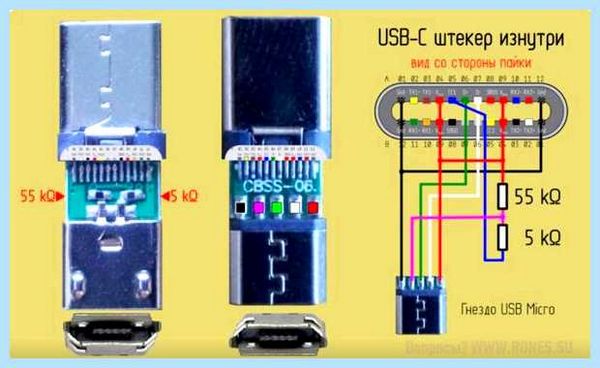

Распиновка разъема USB 3.1
В USB 3.1 число контактов выросло, а главным представителем стандарта выступает USB Type-C. Порт универсален и годится для различных задач: ускоренная передача данных, скоростная зарядка, передача видео и т.д.
Разъем Type-C симметричный и содержит в сумме 24 контакта по 12 с каждой стороны. Контакты верхней стороны нумеруются А1-А12. Контакты нижней стороны – B1-B12 и идут в обратном порядке.
Сторона A
- А1 — GND – Земля.
- А2 — TX1+ – SuperSpeed+ пара 1.
- А3 — TX1- – SuperSpeed- пара 1.
- А4 — Vbus – Питание.
- А5 — CC1 – Согласующий канал.
- А6 — D+ – передача данных+.
- А7 — D- – передача данных-.
- А8 — SBUS1 – Дополнительный канал.
- А9 — Vbus – Питание.
- А10 — RX2- – SuperSpeed- пара 4.
- А11 — RX2+ – SuperSpeed+ пара 4.
- А12 — GND – Земля.

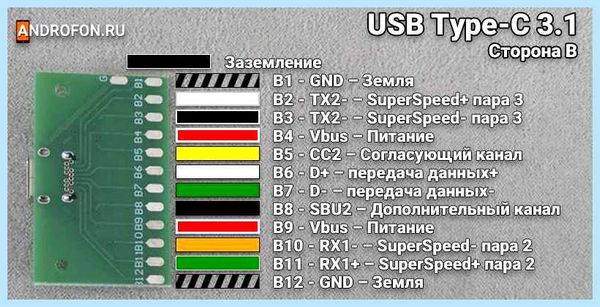

Сторона B
- B12 — GND – Земля.
- B11 — RX1+ – SuperSpeed+ пара 2.
- B10 — RX1- – SuperSpeed- пара 2.
- B9 — Vbus – Питание.
- B8 — SBU2 – Дополнительный канал.
- B7 — D- – передача данных-.
- B6 — D+ – передача данных+.
- B5 — CC2 – Согласующий канал.
- B4 — Vbus – Питание.
- B3 — TX2- – SuperSpeed- пара 3.
- B2 — TX2+ – SuperSpeed+ пара 3.
- B1 — GND – Земля.
Цветовые коды для портов USB
Цветовая маркировка присутствует на большинстве USB разъемов и кабелей. Цветовой код помогает быстро отличить поколение USB стандарта, а так же назначение.
Белый цвет используется в USB 1.0 и 1.1. Скорость передачи данных до 12 Мбит.
Черный цвет используется в USB 2.0. Скорость передачи данных до 480 Мбит.
Синий цвет используется в USB 3.0. Скорость передачи данных до 5 Гбит.
Сине-зеленый цвет, так же часто именуемый как Teal используется для маркировки стандарта USB 3.1. Старое название USB 3.0. Скорость передачи данных до 5 Гбит.
Красный цвет используется для маркировки USB 3.1 Gen 2. Старое название USB 3.1. Скорость передачи информации – до 10 Гбит.
Желтым цветом обозначают высокотоковые USB 2.0 и USB 3.0. Обычно цвет используется в зарядных устройствах. Скорость передачи данных до 480 Мбит и до 5 Гбит.
Оранжевый цвет используют в USB 3.0 и USB 3.1 с поддержкой стандарта Power Delivery. Ранее в некоторых зарядных устройствах оранжевым цветом маркировались порты USB 2.0 с поддержкой Qualcomm Quick Charge. Чаще оранжевый цвет используется в зарядных устройствах с поддержкой стандарта Power Delivery.
Зеленый цвет используется для маркировки USB портов с поддержкой Qualcomm Quick Charge. Обычно USB зеленого цвета можно найти в зарядных устройствах. Ранее в зарядных устройствах с поддержкой Qualcomm Quick Charge использовался USB черного цвета.
КАК паять micro USB к USB? Собираем простой штекер micro USB с КИТАЯ для зарядки павербанка! #2023
Основные три типа разъемов USB
Наиболее популярные типы разъемов USB: USB-A, USB Micro-B и USB-C.
USB-A наиболее массовый и популярный тип разъема для подключения различной электроники. Разъем встречается во всех современных и устаревших устройствах. В некоторых устройствах и аксессуарах USB-A вытеснил другой популярный разъем USB-C, например, в некоторых зарядных устройствах и лэптопах. При всем этом USB-A остается популярным.
Разъем USB Micro-B или MicroUSB активно использовался посреди 2000х годов, когда пришел на замену разъему MiniUSB. Разъем MicroUSB активно использовался в компактных устройствах – беспроводные наушники, телефоны и смартфоны. Сегодня разъем встречается в некоторых устаревших устройствах или в устройствах малоизвестных брендов.
Разъем USB-C или USB Type-C пришел на замену MicroUSB. Разъем выделяется компактными размерами и симметричным расположением контактов. Так же в разъеме вдвое больше контактов, чем в MicroUSB. Поэтому USB-C может передавать данные и энергию в ускоренном режиме. Сегодня разъем USB-C производители внедряют везде, где раньше использовался USB-A или MicroUSB.
Все ли порты USB имеют напряжение 5 вольт?
Напряжение 5 вольт базовое значение для всех USB портов. Это необходимо для предотвращения поломки любого подключаемого устройства. При всем этом разъем USB способен передавать до 48 вольт. Значение напряжение выбирается индивидуально для каждого устройства. Для этого на выходе USB разъема, в кабеле и на входе подключаемого устройства имеются модули для преобразования энергии. Если подключенное устройство содержит необходимый стандарт, аналогичный стандарту в разъеме зарядного устройства или ПК, тогда напряжение поднимается.
Значение напряжение выбирается исходя из поддерживаемого стандарта быстрой зарядки. По мере накопления энергии значение напряжения может снижаться. Так же значение напряжения может меняться с учетом окружающей температуры. При достижении критического значения температуры срабатывает защита от перегрева. Напряжение снижается до стабилизации оптимальной температуры или вовсе отключается подача энергии.
Часто задаваемые вопросы
Что такое D+ и D в USB?
Линии D+ и D- в USB используются для передачи данных. Иногда зарядное устройство может использовать D+ и D- для передачи энергии с основными линиями питания. В таком режиме удается увеличить передаваемую мощность.
Что такое 4 контакта в порту USB?
4 контакта – стандартный набор для USB 1.0, 1.1 и 2.0. Два контакта используются для передачи данных, а 2 других контакта для зарядки.
Что такое 5-контактный порт USB?
5 контактов используются в MiniUSB и MicroUSB. Два контакта используются только для питания. Ещё 2 контакта используются для передачи данных. Дополнительный контакт обычно не используется или используется для специальных действий. В Самсунг 5й контакт использовался для передачи видео. Чаще пятый контакт используется для работы OTG или для восстановления телефона после неудачной прошивки.
Что такое распиновка разъема USB?
Распиновка разъема USB – схема с расположением контактов внутри кабеля или разъема. Распиновка помогает определить, какой контакт используется для передачи данных, какой для зарядки или других задач. Распиновка помогает разобраться с маркировкой кабеля при самодельной сборке кабеля или когда требуется восстановить кабель.
USB — это 12 В или 5 В?
Напряжение в USB по дефлоту 5 вольт. При наличии модулей преобразования энергии напряжение может повышаться до 12 вольт или больше. Например, если к зарядному устройству подключить несовместимый телефон, тогда максимальное напряжение будет 5 вольт. Если телефон и зарядное устройство поддерживают технологию быстрой зарядки, тогда напряжение может вырасти до 12 или 18 вольт. Каждый случай индивидуален.
Почему некоторые кабели USB имеют 5 проводов?
Для зарядки и передачи данных необходимо 4 провода. Дополнительный пятый провод используется для определенных функций. Например, для работы OTG нужно 5 проводов. Пятый провод так же может использоваться для восстановления телефона после неудачной прошивки.
Почему USB имеет 2 линии передачи данных?
Для передачи данных в USB 2.0 достаточно 2 провода. Такие требования сформированы на момент появления стандарта, когда не было предусмотрено режимов ускоренной передачи данных. Поэтому для передачи данных достаточно и двух проводов. Современные стандарты USB содержат минимум 4 провода для передачи данных. Два провода используются для совместимости с предыдущими поколениями устройств. Ещё два провода используются для передачи данных в ускоренном режиме, если подключенное устройство поддерживает передачу данных в ускоренном режиме.
Что означают различные символы портов USB?
Символы обозначают стандарты и возможности USB. Это может быть поколение USB, поддерживаемый стандарт зарядки или максимальную скорость передачи данных.
Как идентифицировать порты USB?
USB порт можно идентифицировать по цветовой маркировке или символам возле USB порта. Белый или черный цвет обычно означает первое или второе поколение USB. Синий цвет обозначает USB 3.0. Зеленый, красный и оранжевый означают поддержку современных стандартов зарядки и так же относятся к современным поколениям стандарта USB. Что бы более подробно узнать о возможностях USB порта, необходимо найти спецификацию устройства с USB портом.
Для чего нужны синий и зеленый порты USB?
Цветовая маркировка позволяет определить поколение и назначение USB порта. Синий цвет используется в USB 3.0. Зеленым обычно маркируются порты с поддержкой зарядки Qualcomm Quick Charge.
Для чего нужны красный и синий порты USB?
Красный цвет используется для маркировки USB 3.1 или по новой маркировке USB 3.1 Gen 2. Синий цвет используется в USB 3.0.
Что такое USB типа A и типа B?
USB тип A и тип B обозначают формфактор разъема или порта. USB Type A выполнен в прямоугольной форме. Такой разъем встречается в большинстве электроники. USB Type B выполнен в форме квадрата. Разъем используется для подключения устройств перифирии, например принтеров или внешних жестких дисков.
Какой контакт USB является положительным?
Позитивный контакт отмечен красным и черным проводом. Оба провода используются для передачи энергии. Некоторые производители могут использовать другие цветовые вариации. Например, вместо красного использовать оранжевый или розовый провод.
Как узнать, какой контакт положительный, а какой отрицательный?
Положительный провод всегда красного цвета, а негативный – черного цвета. Оба провода располагаются в крайнем левом и крайнем правом контакте USB. В центре располагаются провода передачи данных.
Все ли USB-кабели имеют 4 провода?
Четыре провода присутствуют исключительно в кабелях USB первого и второго поколения. Кабели USB третьего и четвертого поколения могут иметь 9 или 12 проводов.
Как подключить USB только для питания?
Что бы использовать USB кабель только для питания необходимо подключить кабель с двумя проводами. В Android можно подключить телефон к компьютеру и использовать только зарядку. По дефлоту передача данных отключена в смартфонах с версией Android 7 или выше.
Как преобразовать 12 В в USB?
Через USB можно пропустить любое напряжение. Можно подключить блок питания на 12 вольт и получить постоянные 12 вольт на выходе. Так же можно подключить преобразователь напряжения для повышения напряжения с 5 вольт до 12 вольт.
Можно ли разрезать и срастить USB-кабель?
Некоторым кабелям можно нарастить длину. При всем этом необходимо правильно обжать провода и заизолировать. Так же важно не перепутать цветовую маркировку проводов внутри кабеля.
Является ли черный провод положительным или отрицательным?
Провод черного цвета всегда отрицательный.
Как определить разницу между портами USB 2.0 и 3.0?
Порт USB 2.0 всегда черного цвета. Иногда производители могут использовать другую цветовую маркировку – белую или оранжевую. Порт USB 3.0 всегда синего цвета.
Что означает SS на порту USB?
Сокращение обозначает сокращение спецификации SuperSpeed. Так же в конце значка имеется цифра с максимальной скоростью передачи данных: 5, 10 или 20 Гбит.
Почему USB A постепенно закрывается?
На замену пришел более прогрессивный тип порта USB-C. У порта меньше размеры. Порт симметричного размера, что позволяет подключать кабель любой стороной. Так же у USB-C шире возможности для ускоренной передачи данных и энергии.
Вывод
В статье подробно описана распайка usb разъема стандарта 2.0, 3.0 и 3.1. Схемы пригодятся для правильной подпайки проводов к разъему или печатной платы, например для сборки удлинительного шнура.
Какие у вас имеются вопросы? Оставляйте сообщения в комментариях под статьей.
Похожие статьи
-
Содержание Немного о USB: распиновка контактов, цвета и особенности стандартов и спецификаций Виды разъёмов Цвета проводов USB-кабеля Цвета в USB 2.0…
-
Содержание Распайка USB2.0 и USB3.0 по цветам (разъемы micro и mini) В чем заключаются преимущества универсальной последовательной шины? Виды USB…
-
Содержание Распиновка разъёмов USB 2.0 Назначение контактов USB 2.0 Распиновка шнура мыши и клавиатуры Пайка разъёмов USB 2.0 Если материал оказался…
