Устройство и назначение USB

Наибольшая длина кабеля не должна превосходить 5 метров. Длина кабеля может быть увеличена до 30 метров, если активный компонент (концентратор, и т.д.) устанавливается через каждые 5 метров. Время распространения сигнала меж конечным устройством и хостом очень велико. Хост (подключение к ПК) обеспечивает наибольший ток 500 мА при рабочем напряжении 5 В либо 900 мА с USB 3.0.

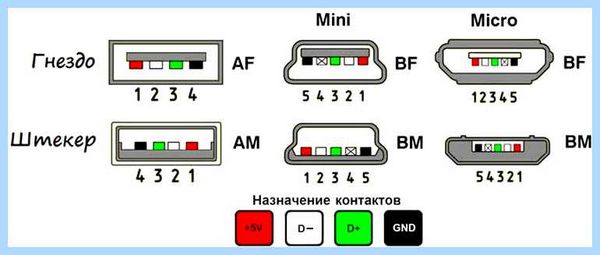

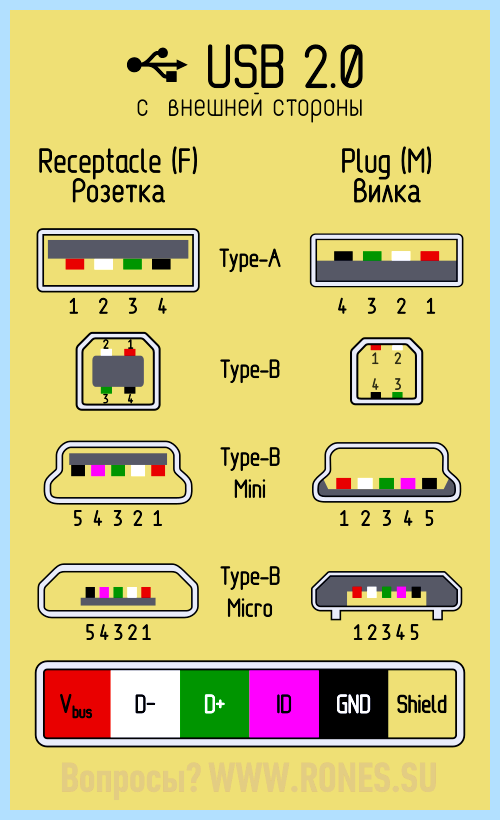

Распиновка разъёмов USB 2.0

▼ Заглавие того либо другого коннектора снабжается буквенными индексами.

Тип коннектора:

А — активное, питающее устройство (компьютер, хост)
B — пассивное, подключаемое устройство (принтер, сканер)

«Пол» коннектора:

Размер коннектора:

К примеру: USB micro-BM— штекер (M) для подключения к пассивному устройству (B); размер micro.

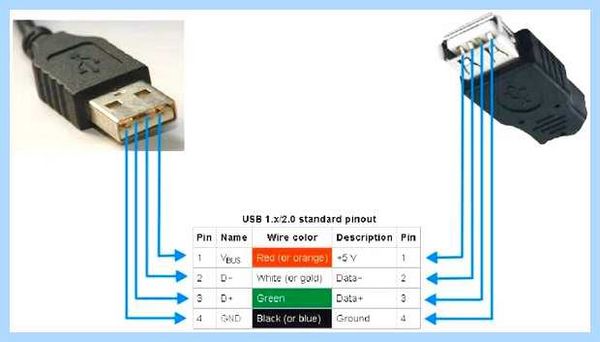

Назначение контактов USB 2.0

Красноватый V_BUS (+5V, Vcc — Voltage Collector Collector) +5 Вольт неизменного напряжения относительно GND. Для USB 2.0 наибольший ток — 500 mA.
Белоснежный D- (-Data)
Зелёный D+ (+Data)
Чёрный GND — общий провод, «земля», «минус», 0 Вольт

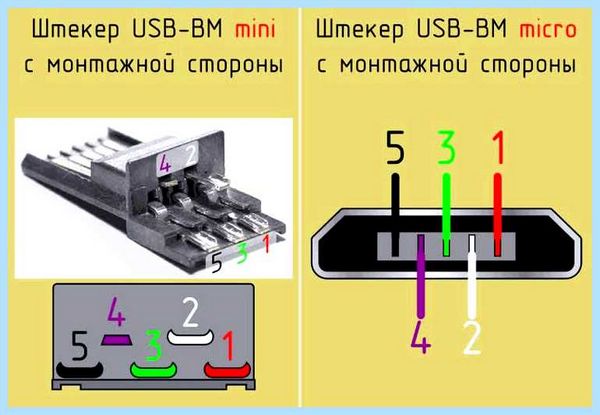

Разъёмы mini и micro содержат 5 контактов:

Красноватый V_BUS
Белоснежный D-
Зелёный D+
ID — в разъёмах «B» не задействован; в разъёмах «A» замкнут с GND для поддержки функции «OTG»
Чёрный GND

Не считая остального, в кабеле содержится (правда, не всегда) оголённый провод Shield — корпус, экран, оплётка. Этому проводу номер не присваивается.

Распиновка шнура мыши и клавиатуры

У неких мышей и клавиатур в кабеле встречаются неординарные цвета проводов.
Прочтите также про подключение мышей и клавиатур к порту PS/2.

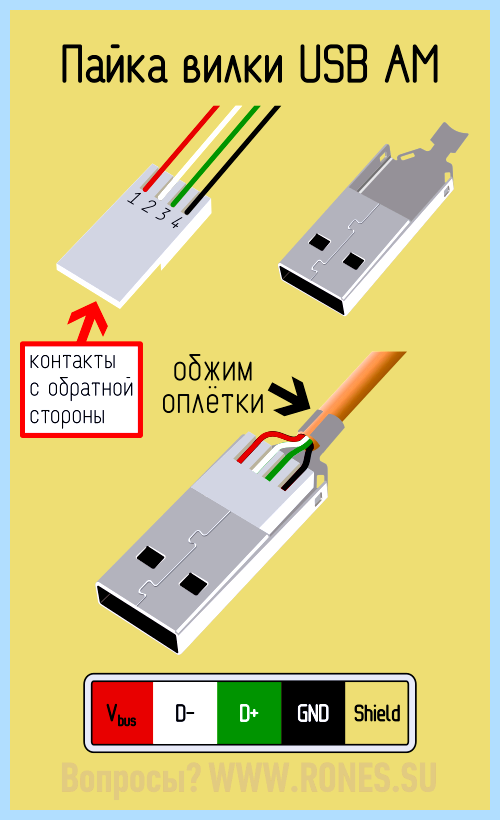

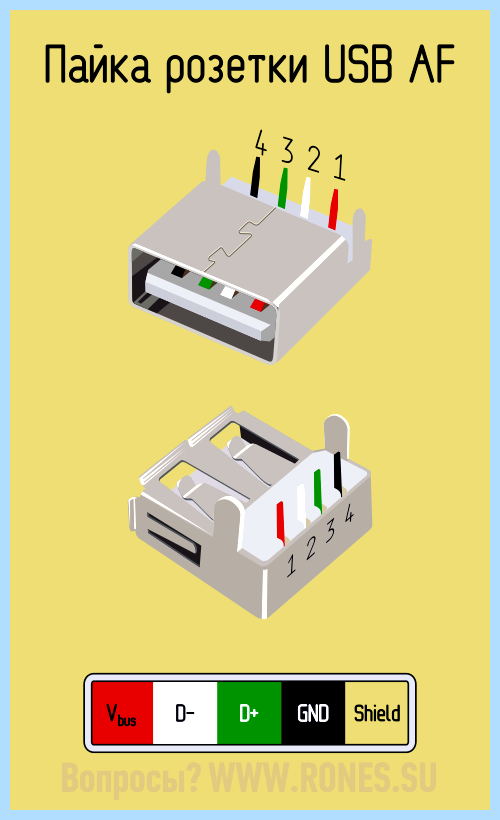

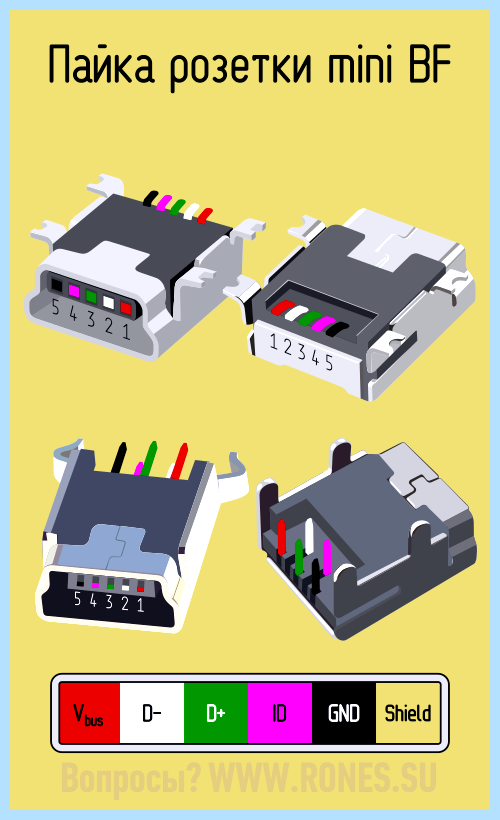

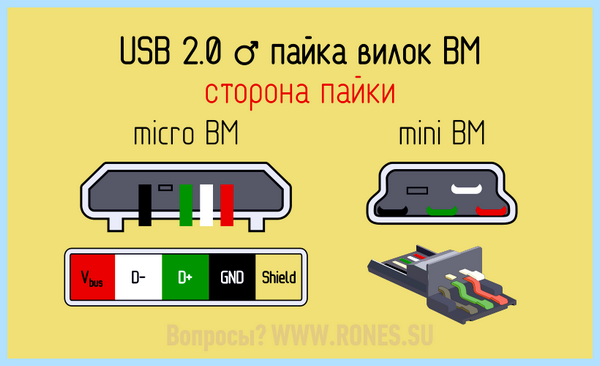

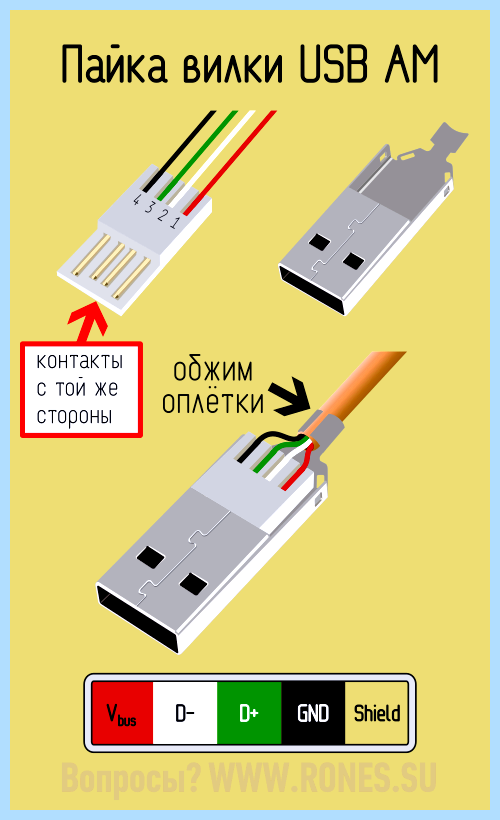

Пайка разъёмов USB 2.0

⚠ Направьте внимание, как размещены на колодке рабочие и «паятельные» контакты относительно друг дружку! От этого зависит распайка разъёма.

Почти всегда рабочие контакты размещены с оборотной стороны колодки относительно контактов для пайки ▼

Но встречаются разъёмы, у каких обе группы контактов размещены с одной стороны колодки. В данном случае распайка будет другой ▼

Смежные материалы:

USB-OTG (USB-host) — подключение периферии к мобильным устройствам
USB 3.0
USB 3.1 type C
Зарядка девайсов через USB

Если материал оказался полезным для вас…

…вы сможете нас отблагодарить! Создателям веб-сайта будет очень приятно!

Без ченджера магнитола тоже читает диски с MP3.
Если в этом вопрос.
Я вероятнее всего чего то не понимаю, но к аналогичной магнитоле, установленной в » vw мультивэн» это устройство для чтения флешек подключается без всяких «приспособ» и преобразователей, т.к. там есть разъем для кабеля.
Вот я и предполагаю….раз магнитолы схожи, почему нет?

У вас этого разъёма нет, по другому бы не появился вопрос. Для питания флешки по USB на одном из выходов магнитолы должен быть контакт +5 вольт относительно земли — он есть? Назовите марку вашей магнитолы, буду далее мыслить.

У меня сама магнитола MP3 читает, но только с диска.
Я знаю точно что этот аксессуар можно подключить к моей магнитоле или этим странноватым разъемом, или стандартным 12 пиновым штекером.
Ченджер, пока его фулиганы не утащили подключался через 12 пиновый разъем.
AUX тоже через 12 пиновый подключается…

MP3 с дисков читал ченджер, а не магнитола. Сейчас для вас необходимо устройство для чтения MP3 с флешек. В прошедшем комменты я упоминал его. Просто подключить флешку к магнитоле, не оборудованной USB-портом вначале, так же нереально, как вынудить кассетный магнитофон читать компакт-диски.

Будет употребляться заместо CD ченджера. Чендер Фулиганы утащили )
http://ru.aliexpress.com/item/Free-shipping-armrest-AUX-and-USB-Connector-Interface-including-cable-For-Volkswagen-VW-Passat-b6-Touran/1511597814.html
При этом если употребляется 2 в 1 (AUX и USB, то подключается через 12 пиновый разъем CD ченджера и этот странноватый разъем.

Сделать таковой переходник не получится. Будет нужно модифицирующее устройство. Предлагаю два решения (может быть, они уже известны для вас): 1. Приобрести mp3-модулятор. Модулятор вставляется в прикуриватель, а в модулятор вставляется флеш-накопитель. Модулятор воспроизводит mp3 с флешки и передает музыку в эфир, как малая радиостанция. остаётся только настроить приёмник магнитолы на частоту модулятора. Управление проигрыванием (пауза, перемотка) осуществляется с модулятора либо пультика, идущего в комплекте. 2. Приобрести совместимый с вашей магнитолой MP3-адаптер, подключающийся заместо ченджера. Вот, к примеру: http://www.avtoacs.ru/reviews/MP3-adapter-Kak-podkljuchit-fleshku-k-staroj-avtomagnitole-bez-USB/

Для проигрывания MP3.
Сама магнитола МР3 поддерживает.
AUX подключается конкретно через этот 12 пиновый разъем, что и CD ченджер, а вот USB почему то через другой решили делать.
При этом когда в одном варианте идет и AUX и USB поддключают сходу 2-мя кабелями.
http://ru.aliexpress.com/item/Free-shipping-armrest-AUX-and-USB-Connector-Interface-including-cable-For-Volkswagen-VW-Passat-b6-Touran/1511597814.html

Rones, хороший денек!
Погите пожалуйста подключить USB разьем к разъему CD-ченджера автомагнитолы.
Заказал в китае USB разъем к магнитоле VW, а пришел с другим кабелем…теперь маюсь (( RCD 300
Многоконтактный разъем 4, 12 контактов, управление CD-чейнджером и входные CD-аудиосигналы
1 — выход сигнала на наушники, правый, плюс
2 — CD-чейнджер, левый и правый каналы, минус
3 — выход сигнала на наушники, масса
4 — CD-чейнджер, электропитание, плюс
5 — выход сигнала на наушники, левый, плюс
6 — CD-чейнджер, шина DATA OUT
7 — свободный
8 — CD-чейнджер, левый канал, плюс
9 — CD-чейнджер, правый канал, плюс
10 — CD-чейнджер, управляющий сигнал
11 — CD-чейнджер, шина DATA IN
12 — CD-чейнджер, шина CLOCK. А вот сам виновник мигрени.
http://www.aliexpress.com/item/OEM-USB-Switch-Panel-Cable-Fit-for-VW-RCD300-RCD310-RCD510-GOLF-MK6-JETTA-MK5/1477933425.html Можно осилить такую задачку?
Заблаговременно признателен

Буду разбираться. Но мне необходимо знать, зачем требуется разъём USB (штекер?) к этому устройству?

помогите пожалуйста,есть mp3 заряжается только через вход наушников (3.5) растерял этот самый переходник usb как сделать самому?

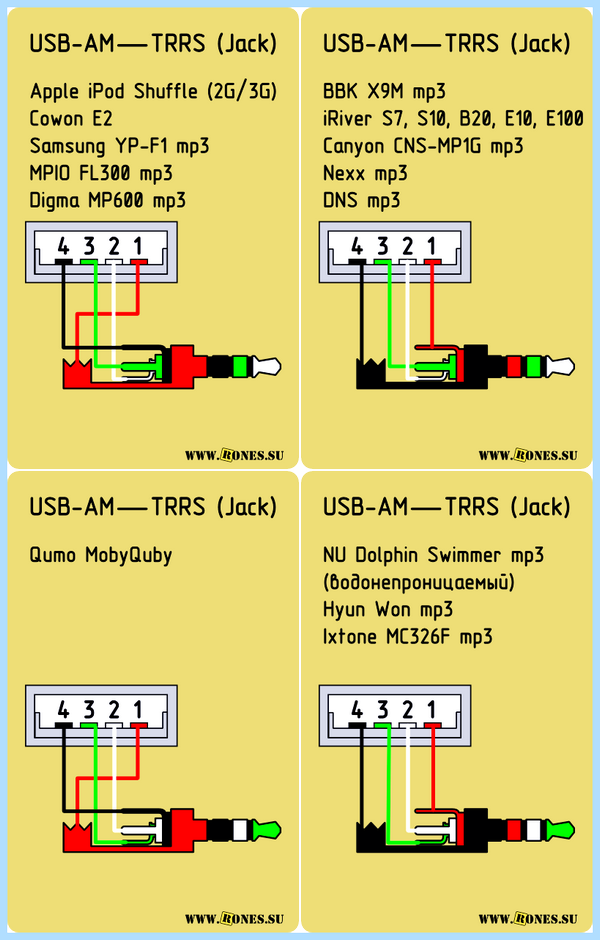

Вот известные мне схемы переходника USB-«джек»:

Доброе время суток! Подскажите пожалуйста, как перепаять штекер mini USB на штекер AM . Заблаговременно спасибо?

*Отрезаете штекер mini-USB
*Видите 4 провода: Красноватый, Белоснежный, Зелёный, Чёрный
*Припаиваете к контактам штекера USB-AM (см. схему) провода:
1 — Красноватый
2 — Белоснежный
3 — Зелёный
4 — Чёрный
Если есть экранирующий провод, припаиваете его к железной оболочке штекера.

Подскажите пожалуйста, нужна распиновка на USB AM в Jack 3.5 4 pin. есть устройство которое считывает с USB флешки треки и воспроизводит светомузыку подстраиваясь под трек, нужен провод USB AM в Jack 3.5 4 pin что бы его подключив в устройство через USB AM затем подключив Jack 3.5 4 pin в микшер на выход звука, что бы это устройство подстраивало светомузыку под треки которые транслируются с микшера а не с USB флешки.
предполагаю что такое возможно реализовать хотел уточнить распиновку.
заранее благодарю

и если возможно то и на jack 6.3 мм
ну или если не как то хоть через переходник, т.к. на микшере только jack 6.3 мм выходной канал

если через пульт не реално такое реализовать то хотя бы что бы с ноута через разем для наушников сделать, там 2.5, или 3.5, в ноуте?

Я не понял, есть ли в этой светомузыке аудиовход под штекер TRS (jack)? Судя по снимку, какое-то круглое гнездо есть. Это вход или выход? Если это не выход для наушников, то купите или сделайте кабель со штекерами TRS—TRS (jack-jack) и подключите свою светомузыку к любому источнику звука (например, к аудиовыходу ноутбука).

Назовите марку устройства, чтобы я понял, о чём вы говорите.
Если вы хотите чтобы устройство, работающее с файлами mp3, научилось воспринимать аудиосигнал с микшера, при помощи простого переходника, то должен вас разочаровать. Вашему устройству нужна музыка в цифровом формате, а не в аналоговом, как на аудиовыходе. Просто переходник не конвертирует сигнал.

а возможно ли реализовать так что бы usb am — usb am к ноуту и к устройству подключить и через него все что проигрывается на ноутбуке шло в устройство?

Нет. USB-гнёзда разных устройств вообще НЕЛЬЗЯ соединять простым кабелем USB-AM—USB-AM! Сожжёте один из портов.

http://ellexdev.com/blog/62 вот из этой статьи просто так понял что как то можно и цифровом формате работать?

Там говорится о хитром плеере, который одно и то же гнездо использует и для выдачи звука (когда подключены наушники) и для копирования файлов (когда подключен к компу, ноуту или другому цифровому устройству). Если такой плеер через переходник подключить к светомузыке, она будет воспринимать его не как источник звука, как источник файлов. Короче, управлять воспроизведением с плеера будет нельзя.

нет я не про то что плеер этот подключить а про то что подключая плеер этот к компу через такой провод он может передавать данные, мне практически то же самое нужно только джек должен быть в ноуте а юсб в устройстве светомузыки, не получиться так да?

Не получится. Или ищите круглое гнездо аудиовхода на лицевой панели светомузыки — если оно есть, можно подать аудиосигнал на него. Или берите светомузыку со встроенным микрофоном (такая тоже есть) и располагайте её у колонки.

какие есть я знаю) но их в расположении нету у человека,
других входов нету, поэтому и задался таким вопросом. спасибо за помощь

возможно спаять микро usb — колокольчики для подключения телефон планшет -тв или камера

Есть USB-B клавиатура. Можно ли переделать на USB-A путём обрезки кабеля и последующим соединением клавиатуры и куска USB-A кабеля, просто соединяя провода по цвету?

Вообще, можно. Хотелось бы уточнить, каким штекером и к какому устройству эта странная клавиатура штатно подключается? Если из клавы выходит шнур со штекером USB-BM, то замена этого штекера на USB-AM (цвет в цвет) должна пройти безболезненно.

Распиновка микро и мини разъемов USB кабеля с версиями распайки по цветам проводов

Универсальная последовательная шина или USB – интерфейс аппаратного типа, позволяющий периферийной аппаратуре (цифровым камерам и плеерам, компьютерным клавиатурам и мышкам, МФУ и т.п.) синхронизироваться с хостом для взаимодействия с ПК. Её распиновка описывает устройство разъемов с указанием расположения контактов. Основное его преимущество возможность подключать и отключать периферию без перезагрузки компьютера.

Виды usb-разъемов и отличия

USB — это интерфейс ввода-вывода, который избавляет от беспорядка, связанного с различными периферийными устройствами, которые появились в ближайшее время. USB распознает только один тип разъема для всех устройств, поэтому перепутывание невозможно. К сожалению, на практике встречаются разные типы разъемов. И даже с разъемами USB Type-C нельзя сразу сказать, какие возможности поддерживают кабели.

Двумя важными аспектами usb являются возможности поддержки и общая пропускная способность. Технология поддерживает режим 127 информационных устройств и имеет общую пропускную способность работать не ниже 12 Мбит за секунду. Зависимо от быстродействия, существует четыре версии разъемов:

Качественный провод для зарядки своими руками №1

1.1 (12 и поболее Мбит/с): универсальны в плане поддержки концентраторами USB, но сегодня используется редко.
2.0 (480 Мбит/с): в текущее время наиболее распространенная и популярная;
3.0 (5 и поболее Гбит/сек): продвинутая спецификация, обеспечивающая быстрое скачивание.
3.1 и выше (10 и поболее Гбит/с): новейшая разработка, встречающаяся довольно редко.

При появлении новых версий интерфейсов сохраняется их обратная совместимость — например 3.0 может быть подключено к 2.0, но не наоборот.
Несмотря на универсальность последовательной шины, существует 2 ее разновидности:

гнездо, установленное на хосте или устройстве, также известное как порт или розетка;
штекер, прикрепленный к шнуру и называемый вилкой.

Разнообразие юсб-разъемов увеличивалось наряду с развитием спецификации. Изначально существовали только обязательные стандарты A и B. Разъемы были разными, поэтому пользователи не могли подключить один к другому. Позднее был представлен способ C, разработанный с целью обеспечить соединение более производительное и надежнее предыдущей, с повышенной скоростью передачи и синхронизации данных чем первая версия.

Сегодня существуют следующие :

А	В	АВ	С
2.0 A	2.0 B	Micro AB	C Type (до 10 Гбит)
2.0 Micro A	2.0 Micro B
3.0 A	mini -B (5 пин)
Мини-B (4 пин)
3.0 B
3.0 Micro B

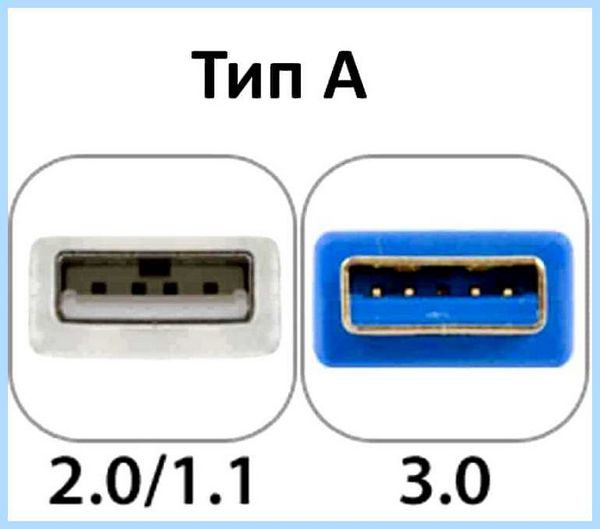

Тип А, встречается на компьютерах и ноутбуках, также на съемных картах памяти и многой иной аппаратуре. Сфера его применения — «нисходящие» подключения к сетевым концентраторам и хост-контроллерам. Это крупный разъем плоской прямоугольной формы, подключение к которому осуществляется за счет плотной вставки.

Другой тип разъемов, получивший обозначение B, предназначен для небольшой периферийной аппаратуры. Внешне отличается почти правильной квадратной формой, с аккуратными закруглениями на верхних углах.

USB и mini-USB полностью совместимы вместе. Поэтому их можно соединять при помощи простого адаптера. Порты Mini USB в главном встречаются на очень маленьких устройствах, таких как камеры или мобильники.

USB Mini разработан для присоединения современных мобильников и планшетов в тонком корпусе к ПК и ноутбукам. Одинаково широкое распространение получили версии Мини – А и В. Они обеспечивают подключение миниатюрных гаджетов, в надежность соединения задействован конструктив со специальной застежкой.

Разъем USB micro

Поскольку мобильные гаджеты становятся все тоньше и компактнее, был разработан формат предельно маленького размера юсб Микро. Он существует в форматах А и В, также порта АВ.

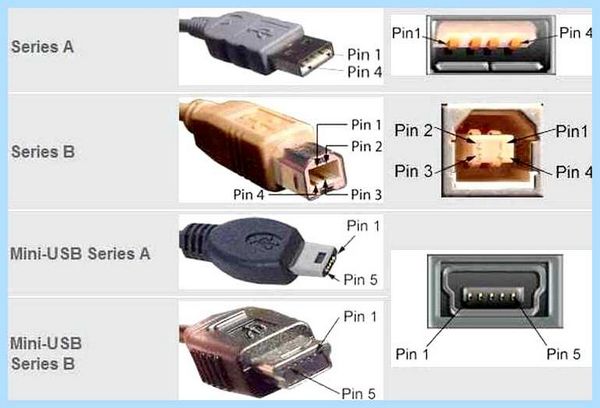

Распиновка usb

2.0 разъема типы a и b

Разъем А называется активным. Его штекер имеет удлиненное прямоугольное поперечное сечение, вставляется в гнездо A на нисходящем порту концентратора либо хоста и передает как электропитание, так и данные. Он используется на флеш-накопителях, клавиатурах, мышках и т. д.

Разъем B считаются пассивным. Его штекер отличается квадратным поперечным сечением со скошенными верхними внешними углами, и применяется для подключения в гнездо В принтеров, сканеров и т. д. В некоторых случаях гнездо B не имеет соединений передачи данных и используется исключительно для подачи энергии от вышестоящего устройства.

По указанной причине для юсб-соединения необходим кабель с коннекторами обоих видов. Однако распиновка разъемов A и В версии 2.0 практически аналоги. Оба состоят из 4 контактов (по 2 сверху и снизу) с идентичным функционалом.

Назначение контактов usb 2 0

Цоколевка различных USB-разъема демонстрирует их идентичность. В конструкции коннекторов версии 2.0 применяются 2 провода для питания и 2 – для сигналов данных.

Контакт	Цвет	Функционал
1	красный	электропитание (4,75 — 5,25 В)
2	белый	отправка
3	зеленый	канал прием
4	черный	нулевой потенциал и заземля
Shell Shield	не имеет изоляции какого-либо цвета	контакт с экранирующей задачей

Распиновка юсб А и В совершенно не отличается по схеме, а назначение подключаемых контактов следующее:

№1 – определяет источник напряжения (+ VDD), подаваемого на подключенное оборудование, также служит индикатором сигнала подтверждения подключения.
№2 (-D) используется для отправки данных, совместно с контактом № 3 (+D), применяемым для их ввода. Назначение этих контактов – обмен информацией в формате, установленном протоколом юсб.
№ 4 для заземления.

Схема коннекторов для usb 2 0 состоит из 4 контактов, и относительно проста в использовании. Два провода применяются для обеспечения VBUS (VCC) и заземления. Напряжение для питания VCC составляет +5В и обычно подается от самого микроконтроллера. Контакт З подключают к З микроконтроллера.

Остальные два провода — D+ и D-. Они должны быть подключены к контактам D+ и D- хоста соответственно. Им также требуется понижающий резистор номиналом по 15 кОм каждый.

3.0 типы a и b

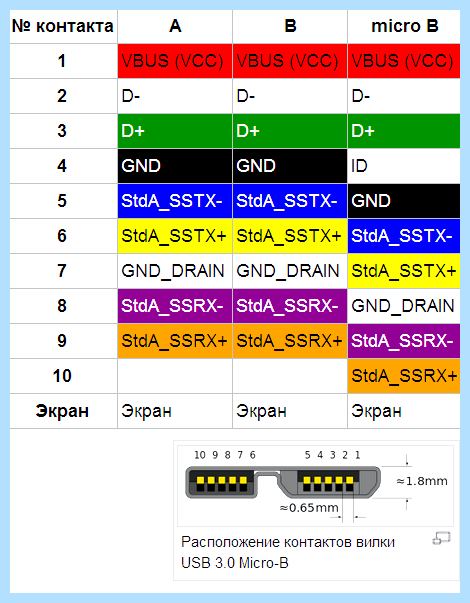

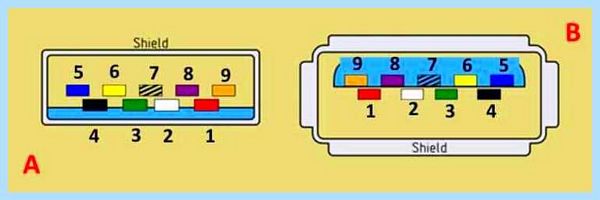

Для разъема USB 3.0 типа А и В распиновка состоит из 9-10 контактов. Помимо элементов, входящих в состав 2.0, добавлены две дополнительные дифференциальные пары (четыре провода, SSTx +, SSTx−, SSRx + и SSRx−), обеспечивающие полнодуплексный обмен данными с высокой скоростью.

Распиновка USB версии 3.0 представляет собой совокупность схемы 2.0 и 5 добавленных контактов с другой функциональностью, для подключения высокоскоростных внешних накопителей.

micro-usb-разъема

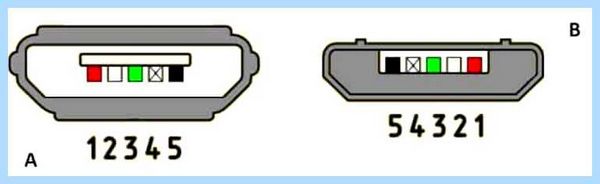

Распиновка Micro-USB, обладающего 4-контактным строением, соответствует А и В. Но в варианте с 5 контактами имеются некоторые отличия:

Контакт	Название сигналов
1	электропитание
2	вывод информ
3	ввод информ
4	в большинстве случаев не подключается
5	земля
Shell Shield	экранирование

Разъем Micro USB зачастую применяют для зарядки мобильников и работы другой портативной техники (аккумуляторы, беспроводная гарнитура и колонки). Отдельные производители электроники начали руководствоваться собственными стандартами, при которых не осуществляется обмен данными, и соответствующие контакты не активны.

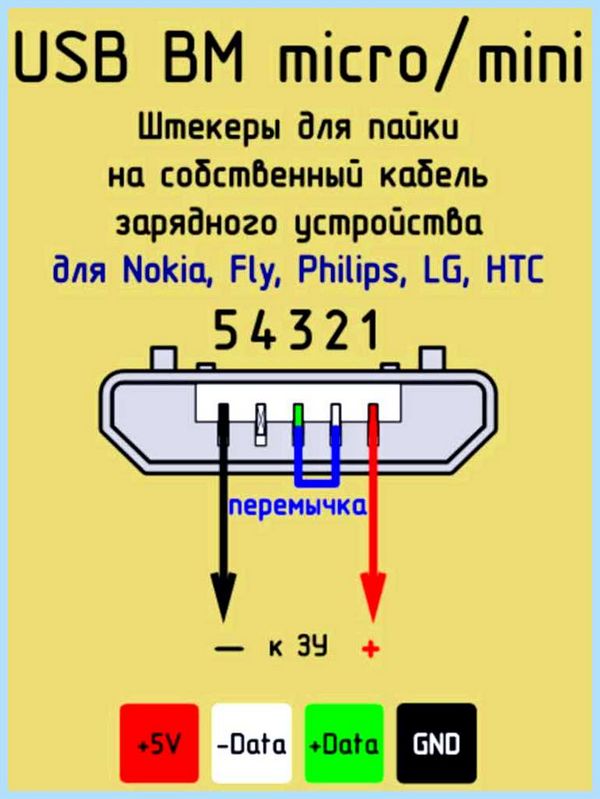

Распиновка Микро USB разъема, созданного для зарядки смартфонов и мелкой техники, имеет следующие особенности:

Контакт № 1 — электропитание (+ 5V);
№2 и №3 осуществляют обмен данными (вывод и ввод). Могут быть не подключены (при запрете на передачу данных);
№4 (ID) применяются для идентификации устройств, особенно для возможности создания OTG-соединений;
№5 – не будет подключен, т.к. заземление обеспечит контакт №4.

mini-usb

Mini USB — это форма юсб-технологии, использующая более компактные и небольшие разъемы. Применяется для мелкой домашней техники (смартфоны, цифровые плееры и КПК). Распиновка Mini USB может состоять из 4 или 5 проводов.

Вариант с 4 составляющими и аналогичен разъемам А и В (VBUS, D-, D+, GND), с 5 – идентичен Микро юсб.

Цвета проводов в кабеле usb

Цвета проводов USB-кабеля определяет их назначение. В большинстве их сочетание – красный, черный, белый и зеленый. Иногда возможным вариантом расцветок могут быть и другие (оранжевый, желтый, коричневый и т.д.). При всем этом их функциональность останется прежней.

Длина кабеля

Максимальная длина кабеля не должна превышать 5 метров. Длина кабеля может быть увеличена до 30 метров, если активный компонент (концентратор, и т.д.) устанавливается через каждые 5 метров. Время распространения сигнала между конечным устройством и хостом слишком велико. Хост (подключение к ПК) обеспечивает максимальный ток 500 мА при рабочем напряжении 5 В или 900 мА с USB 3.0.

Обычная распиновка внутренних проводов USB-кабеля по цветам:

Красный: контакт, по которому проходит положительно заряженная электрическая энергия. Кроме того, он имеет заряд постоянного тока на 5 вольт.
Черный: провод заземля.
Белый: положительный провод для информации.
Зеленый: отрицательный для информации.

Если проводка внутри шнура представляют собой сочетание других оттенков:

Оранжевый: имеет такой же функционал, как красный провод ( 5 вольт постоянного тока, через который проходит положительный заряд).
Белый: в этом варианте усб кабеля является заземляющим.
Зеленый: передача данных плюс.
Синий: передача данных минус.

Если же в кабеле цвета используются совершенно другие, следует изучить инструкцию от производителя.

Распиновка разъемов на

Штекере

Рассматривая схемы распиновки требуется понимать все маркировки, присутствующие на ней.

Тип коннектора – активный либо пассивный (т.е. А либо В).
Формат подсоединения – гнездо » мама » (порт, M) либо » папа » (штекер, F).
Размерный формат – стандартный, Microusb либо Mini.

По цветовой схеме в направлении слева направо должны располагаться контакты:

красный – плюсовой, с максимальной слой постоянного тока 500 мл-ампер;
белый и зеленый – data- и data+;
черный – «минус» или «земля».

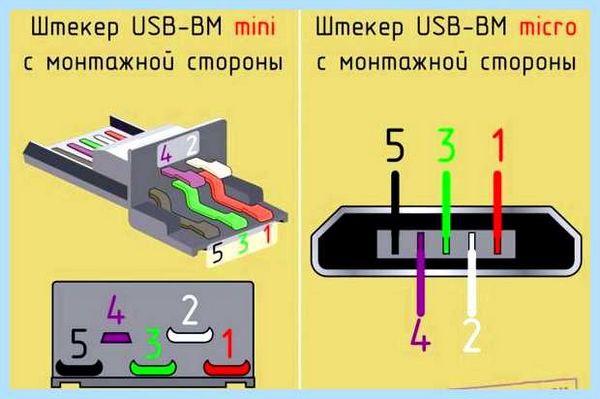

Микроюсби и Мини отличаются следующим расположением контактов:

красный, белый и зеленый – без отличий;
ID — в разъеме В не будет активен и подключен, в А его понадобится замкнуть на черный заземляющий контакт.

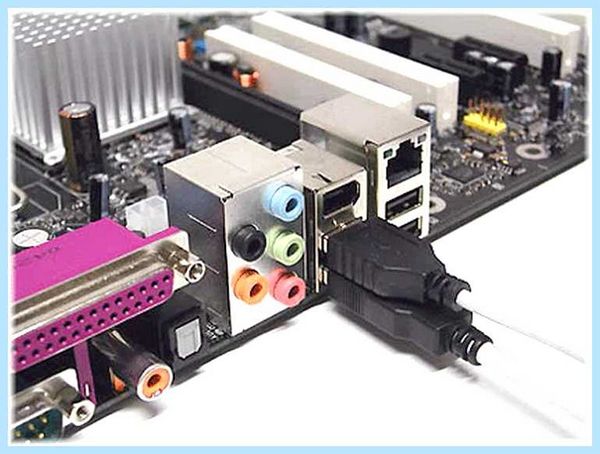

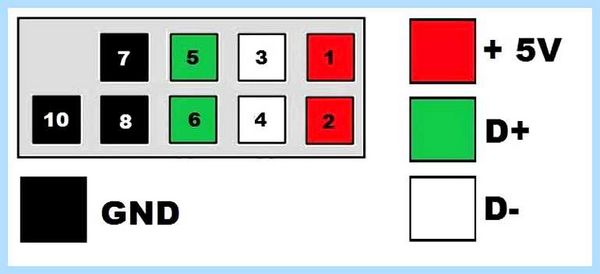

Материнской плате

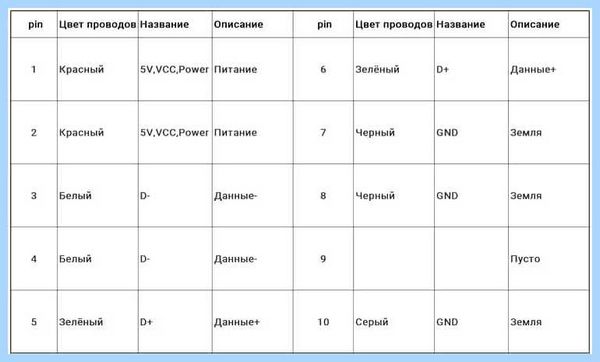

Необходимо предварительно подсоединить все USB к материнской плате, чтобы пользоваться разъемами, находящимися на передней панели системного блока. Обычно материнка содержит 4,6 либо 8 юсб, однако с тыльной стороны обычно установлены только 2-4 из них. Это означает, что на плате внутри системника остаются несколько неактивированных портов.

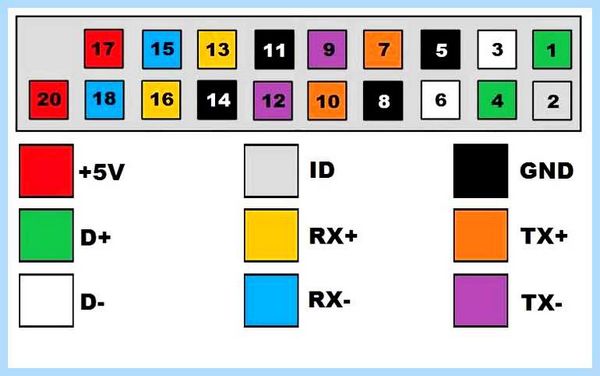

В большинстве случаев такие коннекторы имеют 9 или 10 пинов. На их корпусе всегда присутствует разметка наподобие GND, + 5V и т. д. Для подключения понадобится соединить каждый контакт разъема к такому же на материнской плате.

Распиновка USB на материнке необходима подключение неактивных вилок и розеток и активизации всех разъемов. Провода следует подключить к соответствующим контактам материнской платы:

красный VBUS — к значку «плюс» с надписью 5V.
белый — к D-;
зеленый — к D+;
черный — к отметке GND.

В обоих форматах разъемы содержат пять контактов: красный, черный, белый и зеленый, также ID (который закорочен на GND в A и не используется вообще в B).

Иногда в кабеле USB можно обнаружить оголенный провод с экранирующей функцией. У него нет номера, и подключать его не следует.

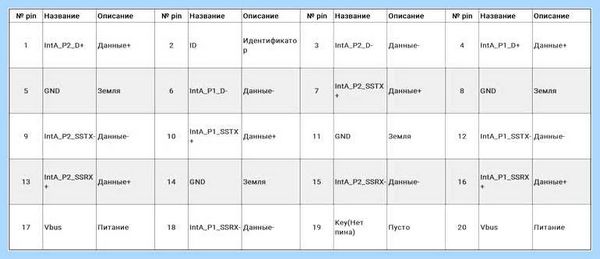

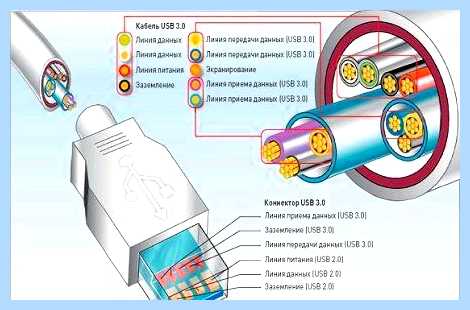

Pinout юсб версии 3.0 отличается добавлением четырех цветных проводов сверх основного набора и дополнительным заземлением. Из-за этого кабель третьего поколения заметно толще, чем его предшественники.

Распайка usb

Распайку usb требуется начинать с запоминания ключевых параметров:

VCC – контакт источника питания с плюсовым напряжением.
GND – контакт источника питания с отрицательным напряжением.
D — провод с отрицательным зарядом для передачи информ (транслирование информации от устройства к хосту).
D+ — аналогичный компонент с положительным потенциалом, предназначен для передачи данных в обратном направлении.
Male – вилка для подсоединения мыши и другой аппаратуры.
Female – порт для присоединения вилки.
RX – процесс приема данных.
TX – процесс отправки данных.

По этой схеме получите питающее зарядное на собственный кабель своими руками.

Благодаря стандартизации всех смартфонов, цифровых фотоаппаратов, компьютеров и электронных устройств к одному стандарту подключения разработчикам не надо беспокоиться о размере и конструкции подключения, которые будут использоваться. Это также делает дизайн и ремонт перспективным.
Мы представили важнейшие материалы, и сделали подробное описание работы наиболее популярного соединения.
Пишите комментарии и задавайте вопросы.

Распиновка USB по цветам

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. При помощи юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В текущее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную распайку или распиновку. Она может потребоваться по мере надобности изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в каком установлено четыре контакта. Зависимо от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, кроме внутренней конструкции, имеющей уже девять контактов.
