Распиновка USB. Виды разъемов и распиновка юсб по цветам
Распиновка USB штекера
Виды разъемов USB
Распиновка USB кабеля по цветам
Распиновка USB 2.0
USB micro
Преимущества
Функции «ножек» разъема micro-USB
Схема распиновки USB кабеля по цветам
Виды USB-разъемов, основные отличия и особенности
Классификация и распиновка
Распиновка USB 2.0 разъема типы A и B
нтерфейсы некоторых фирменных зарядок
✔ Usb кабель│Ремонт. Замена разъема, распиновка

Pinout нужна для идентификации неисправной магистрали при ремонте. Она показывает на предназначение того либо другого компонента.

Распиновка USB. Виды разъемов и распиновка юсб по цветам

Электрическое оборудование

Создатель Даниил Леонидович На чтение 6 мин. Просмотров 34.5k. Размещено 18 ноября Обновлено 18 ноября

Кабель с интерфейсом USB используют для подключения разных устройств меж собой с целью обмена данными и зарядки девайса. Провода с разъемами версии 2.0 и 3.0 представлены огромным разнообразием коннекторов, отличающихся формой, расположением питающих и изолирующих контактов. Наименования маркируются буквенными индексами, позволяющими распознать их тип, разновидность и «пол». Рассредотачивание по маркировке именуют распиновкой USB штекера.

Распиновка USB штекера

Для передачи пакетов данных употребляется поочередная шина. Она представляет собой 4 провода, два из которых нужны для обмена данными, а 2-ые два для питания. Для идентификации применяется распиновка по цветам.

Условно различают гнезда по типу шин:

тип А – питающие, к ним подключают хосты и компы;
тип В – пассивные, используют для подсоединения периферических устройств;
тип С – универсальные, оснащаются схожими коннекторами для высокоскоростного обмена данными.

Для подключения к периферийным устройствам употребляют коннекторы усб и mini-USB. При подсоединении гнезда к проводу учитывают цветовую схему распайки, тип штекера и соединения, предназначение и систематизацию кабелей. Продолжительность работы кабельной полосы находится в зависимости от корректности и свойства соединения.

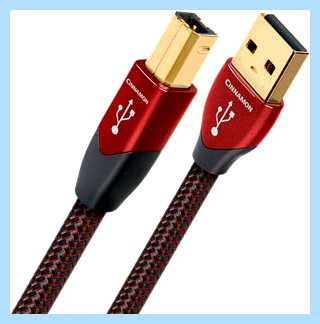

Виды разъемов USB

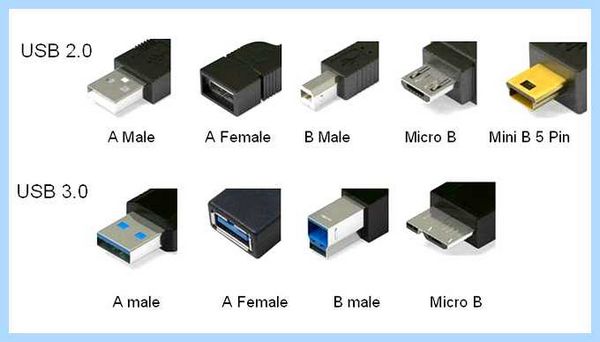

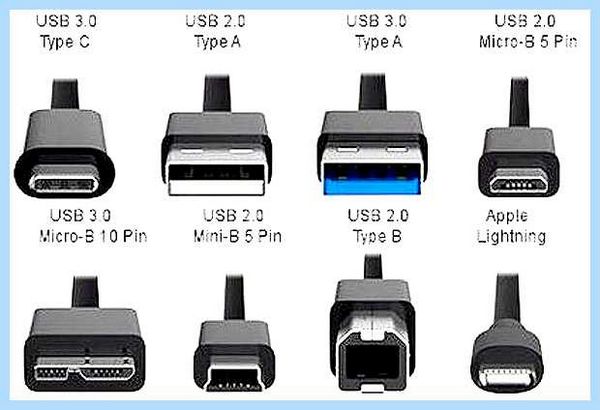

Шина с универсальным поочередным интерфейсом представлена 3-мя видами usb разъемов:

USB 1.0 – устаревшая шина, применяемая на данный момент только для передачи данных в мышах и джойстиках прошлых версий. Низкая скорость связана с особенностями режима работы. Тут употребляются Low-speed и Full-speed. Режим Low-speed обеспечивает обмен данными на скорости менее 10-1500 Кбит/с. Режим Full-speed применяется для подсоединения аудио оборудования и видео устройств.
USB 2.0 – обширно всераспространен в устройствах, используемых для хранения данных, также подключения оборудования, воспроизводящего видео. В их задействуется очередной режим High-speed, позволивший прирастить скорость работы до 480 Мбит/с. На практике из-за конструктивных особенностей разъема этот параметр не превосходит 30-35 Мбайт/с. Структура гнезда схожа штекеру предшествующей версии.
USB 3.0 – отличается от прошлых версий высокоскоростной передачей инфы. Он промаркирован голубым цветом на контактах штекера. Наибольшая скорость обмена данными составляет 5 Гбит/с. Для питания употребляется завышенное количество тока до 900 мА.

Все три типа разъемов отчасти совмещаются меж собой. При использовании шины последней версии с прошлыми аналогами понижается скорость передачи данных. USB 3.0 подходящ для зарядки большинства устройств перифирии без задействования особых блоков.

Подключение высокоскоростного разъема 3.0 типа В к младшему аналогу невозможно. Такие штекеры отличаются расположением контактов. Подсоединение USB 3.0 к порту версии 2.0 допускается только по типу А.

Распиновка USB кабеля по цветам

В описании к кабелям указывается его ориентация штекера по умолчание. Цоколевку определяют по внешней стороне. Если необходимо описать структуру с монтажной стороны, этот факт обязательно отмечают в технической документации. Изолирующие места помечают темно-серым цветом на разъеме и светло-серым на металлической части корпуса.

Фиолетовая маркировка применяется на проводах для зарядки и ДАТА-кабелях.

Pinout необходима для идентификации неисправной магистрали при ремонте. Она указывает на назначение того или иного компонента.

Распиновка USB 2.0

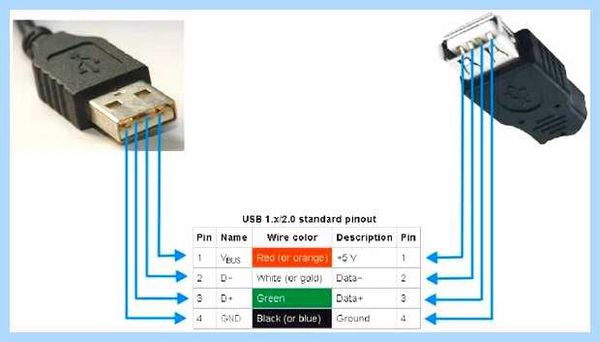

В стандартном USB 2.0 задействуют 4 провода. Их идентифицируют по такой схеме:

+5V – имеет провод VBUS красного цвета, применяют для питания, поддерживает напряжение 5V, сила тока не превышает 0,5 А;
D — Data-, оснащен белой изоляцией;
D+ — Data+, промаркирован зеленым цветом;
GND – необходим для заземления, напряжение на нем 0 В, цвет черный.

Важно! В кабеле подается напряжение до 5V, поэтому номинал тока не превышает 0,5 А. Нельзя при помощи шины с интерфейсом 2.0 подключать технику мощностью выше 2,5 Ватт, включая крупногабаритное оборудование.

Расположение цветовой маркировки на коннекторах типа А и В одинаковое. Отличие состоит в способе соединения контактов. В первом случае применяется линейное расположение, во 2-м – сверху-вниз. Соединители типа А имеют буквенную маркировку M (male), тип В — F (female).

В почти всех проводах внедряют дополнительный кабель без изоляции для экрана. Его не помещают цветом, цифровыми или буквенными идентификаторами.

USB micro

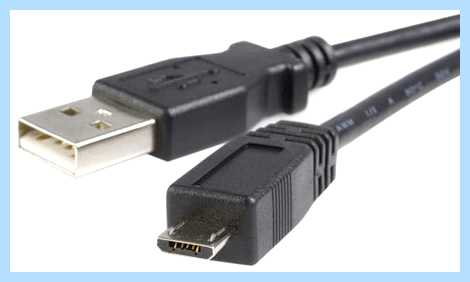

Кабель USB micro имеет 5 pin (контактных площадок), к которому подводят соответствующий провод из монтажного кабеля. На нем имеются защелки для жесткой фиксации с портом. Контакты идентифицируют по числовым обозначениям, которые считывают справа-налево.

Различают такие виды usb разъемов:

первый – VCC, изоляция, номинал 5V, для питания
второй – D-, белый провод;
третий – D+, зеленая маркировка;
четвертый – ID, без цветовой идентификации, в коннекторах А соединяется с заземлением;
пятый – черного цвета, заземление.

В экранирующей части штекера обустроена фаска, обеспечивающая плотное прилегание деталей. Экранирующий провод не припаивается к контактным площадками. Кабели со штекерами микро и мини имеют идентичное распределение, отличаются только размерами штекера.

Преимущества

Кабель USB со штекером micro выделяется повышенной прочностью и надежностью корпуса. При неумелом обращении и ремонте возможна поломка контактов. К неисправностям приводят резкие движения во время подсоединения к порту, падение гаджета, особенно, при ударах разъемом о твердую поверхность. Иногда неисправности появляются из-за заводского брака или неправильного применения.

При неправильном припаивании во время подключения кабеля возникают сбои, которые характеризуются такими признаками:

на дисплее гаджета появляются оповещения об аппаратных ошибках, устройство не находит или не распознает подключение;
отсутствует синхронизация между подключенными устройствами, но зарядка осуществляется;
на значке батареи идентифицируется процесс зарядки, но фактически электропитание не поступает;
устройство не реагирует на подключение либо выдает оповещение о поломке;
возникает короткое замыкание в блоке питания либо порту.

Причиной плохого контакта могут быть нарушения, возникающие между звеньями цепи. Пайка осуществляется при помощи распайки контактов. Данную процедуру называют распиновкой. Каждый провод подключают повторно после зачистки, опираясь на идентификацию по цвету.

Не следует спешить, иначе можно повредить соседние участки. Такая распиновка дает возможность избежать ошибок, приводящих к выходу из строя техники.

Функции «ножек» разъема micro-USB

Разъем micro-USB применяют для зарядки небольших и портативных энергозависимых устройств и синхронизации данных между ПК и гаджетами. Он состоит из пяти «ножек». Две «ноги» разведены по разные стороны корпуса: одна является плюсовой номиналом 5V, вторая — минусовой. Такое расположение снижает вероятность поломки.

Близко к минусовой «ножке» размещен очередной контакт, который при неосторожном подключении к порту легко ломается. При повреждении этой «ноги» кабель выходит из строя. На значке батареи может отображаться процесс подключения, но фактическая зарядка невозможна. В большинстве случаев данное повреждение приводит к тому, что гаджет не реагирует на подсоединение штекера.

Две оставшихся «ножки» применяются для обмена данными и синхронизации между устройствами. При помощи них возможна выгрузка и загрузка файлов с гаджета на ПК и назад, перенос видео и фото, аудио. Работа осуществляется синхронно. При повреждении только одного контакта прекращается работа второго. Знание распиновки по цвету позволяет припаять правильно провода и возобновить работу штекера.

Даниил Леонидович

Профильное образование: Троицкий аграрный техникум, специальность – электрик 3 разряда (1996 г.).
IV группа допуска по электробезопасности.
Электрик 4 разряда.
Опыт работы – с 1996 года.
Объекты работ: квартиры, дачи, бани, офисы и другие.
Дополнительная информация: Ленинградская область (до 100 км от г. Санкт-Петербурга)

Схема распиновки USB кабеля по цветам

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильников, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями — USB 1.1, USB 2.0 и USB 3.0 . Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 — это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, потому что 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы — High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме — 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для устройств перифирии, а задействовать шину 3.0 для их питания.

Читайте также: Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по дефлоту, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом — металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B — пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильников выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

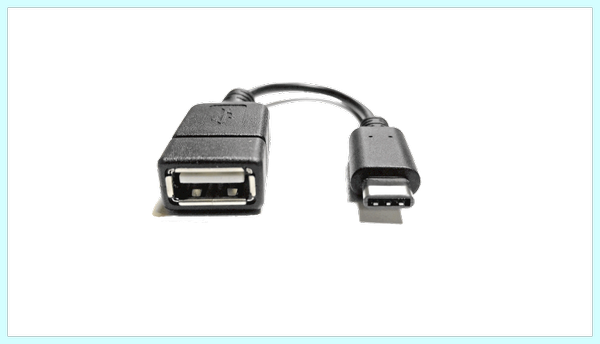

Последняя модификация разъемов ЮСБ — тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Распиновка USB 2.0 разъема типы A и B

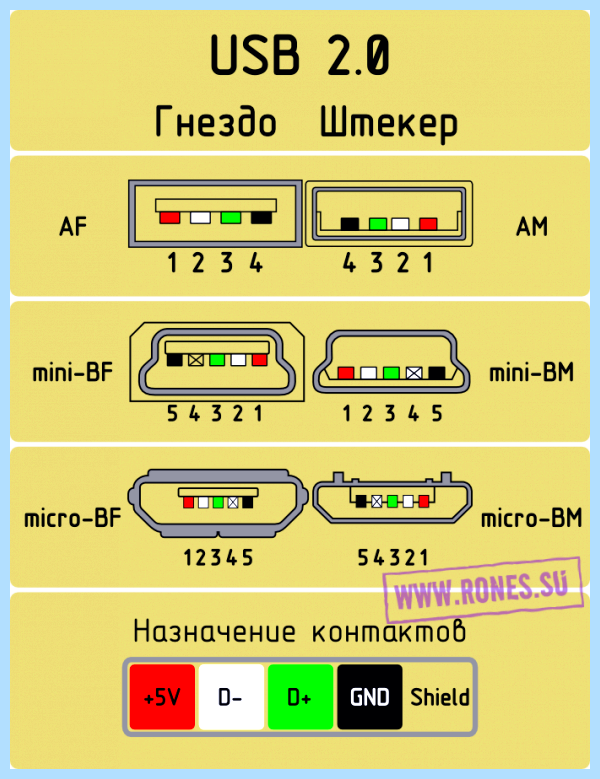

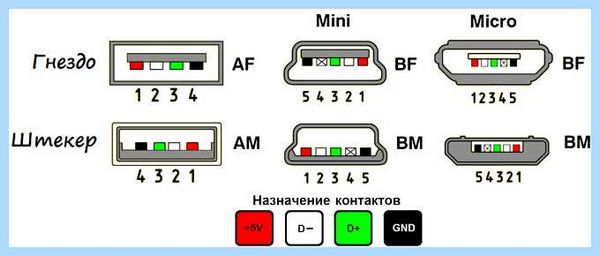

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах — 5 контактов. Цвета проводов в USB-кабеле 2.0:

+5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
D- (белый) Data-;
D+ (зеленый) Data+;
GND (черный), напряжение 0 В, используется для заземления.

Читайте также: Как штробить стены под проводку — требования, подбор инструмента, технология штробления

Для формата мини: mini-USB и micro-USB:

Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
Белый (-), D-.
Зеленый (+), D+.
ID — для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

нтерфейсы некоторых фирменных зарядок

Большинство современных гаджетов (мобильников, смартфонов, плееров, электрокниг, планшетов и пр.) поддерживает зарядку через гнездо USB mini/micro. Тут может быть несколько вариантов подключения:

✔ Usb кабель│Ремонт. Замена разъема, распиновка

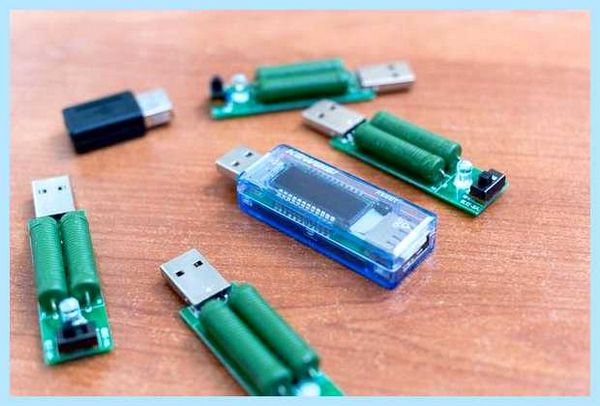

— Устройство можно зарядить от ПК через стандартный дата-кабель. Как правило это шнур USB_AM—USB_BM_mini/micro. Если для заряда устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), то время заряда возможно окажется мучительно долгим, прямо до бесконечности. Порт USB 3.0 (голубенький такой) выдаёт уже 0,9 А, да и этого кому-то может показаться мало.

— Через тот же дата-кабель ваше устройство можно зарядить от родного зарядного устройства (сетевого или автомобильного), оборудованного 4-контактным гнездом USB-AF, как на компе. Конечно, это уже не настоящий USB-порт. Гнездо зарядного устройства лишь выдаёт примерно 5 В между 1 и 4 контактами 4-контактного гнезда (плюс на контакте №1, минус на контакте №4). Ну, ещё между разными контактами гнезда могут быть установлены всяческие перемычки и резисторы. Зачем? Об этом колдовстве будет рассказано ниже.

— Гаджет можно подключить к постороннему или самодельному зарядному устройству, дающему 5 вольт. И вот тут начинается самое интересное…

При попытке заряда от чужого зарядного устройства с выходом USB ваш гаджет может отказаться заряжаться под тем предлогом, что зарядное устройство ему якобы не подходит. Разгадка в том, что многие телефоны/смартфоны «смотрят» каким образом расключены провода Data+ и Data-, и если гаджету что-то не понравится, это ЗУ будет отвергнуто.

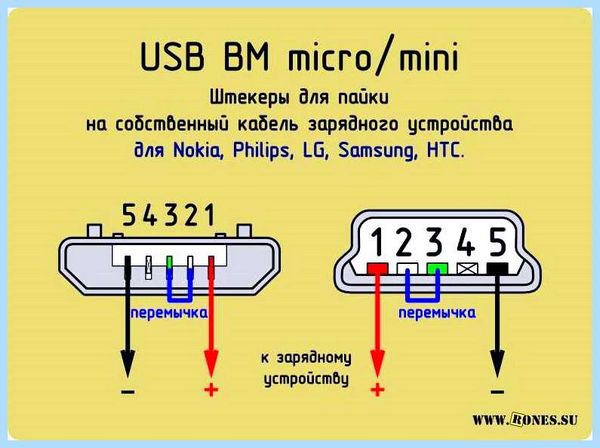

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

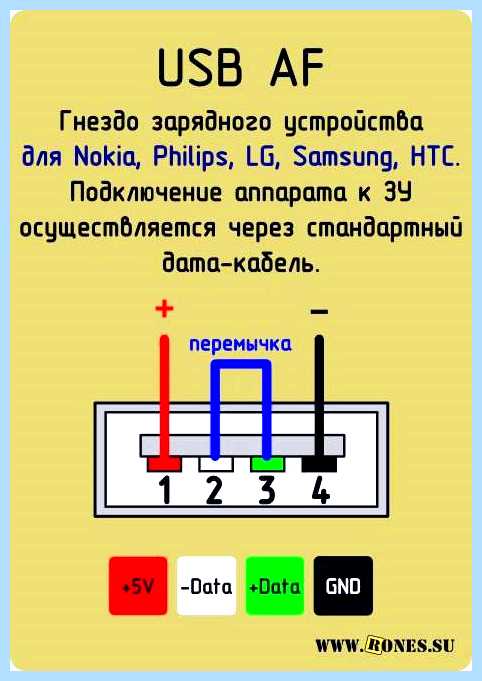

Распиновка USB разъёма для правильной зарядки гаджетов Nokia, Philips, LG, Samsung, HTC

Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При всем этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъёма для правильной зарядки гаджетов Nokia, Philips, LG, Samsung, HTC

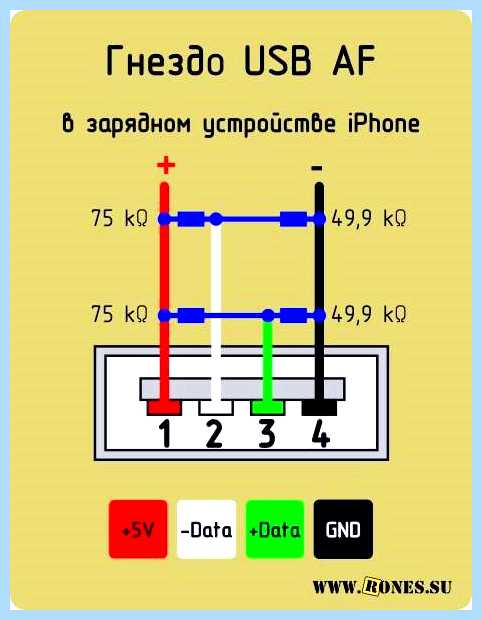

У Айфонов вообще какие-то оккультные требования к коммутации гнезда зарядного устройства: контакты Data+(2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 49,9 kΩ, а с контактом +5V через резисторы 75 kΩ.

Распиновка USB разъёма для правильной зарядки гаджетов iPhone

Motorola «требует» резистор 200 кОм межну 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы.

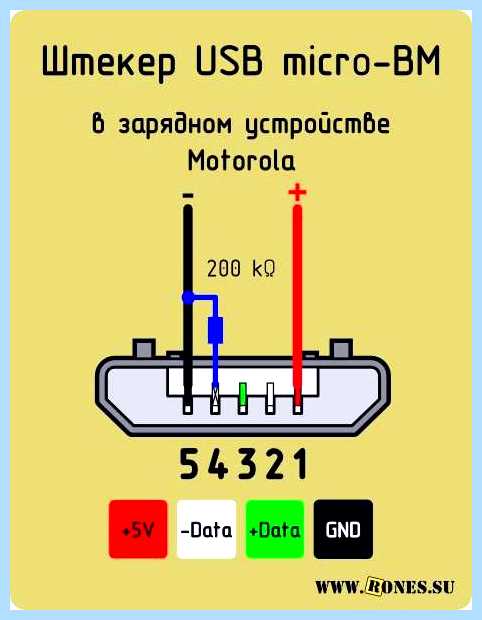

Распиновка USB разъёма для правильной зарядки гаджетов Motorola

Для заряда Samsung Galaxy в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

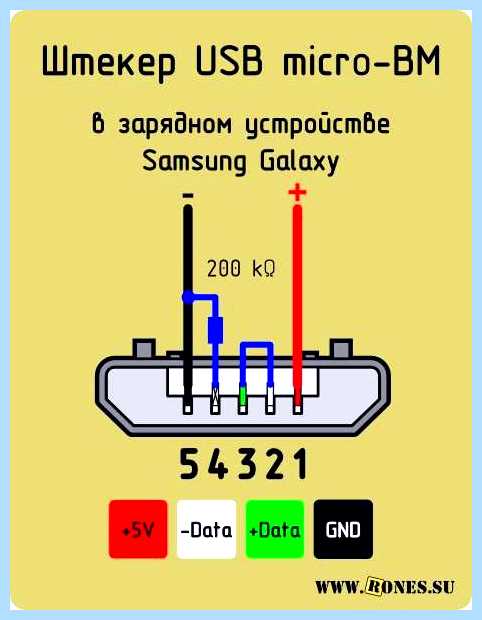

Распиновка USB разъёма для правильной зарядки гаджетов ( Samsung Galaxy )

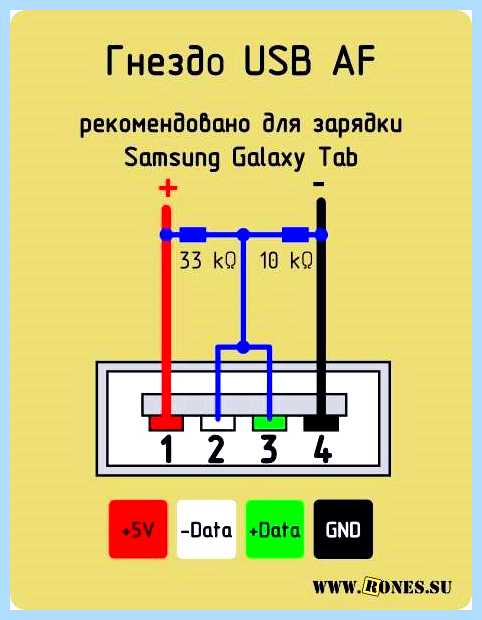

Для более полного и «гуманного» заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.
