Руководство по модулям VRM материнской платы – как они влияют на разгон CPU
VRM материнской платы – удивительно важная часть каждой современной материнской платы, но их часто упускают из виду в маркетинге и обзорах или не объясняют должным образом, если упоминают.
Что такое VRM для материнских плат, почему они так часто упоминаются вместе с разгоном и какие ключевые характеристики следует знать, чтобы принимать взвешенные решения о покупке?
Давайте ответим на всё вместе, начиная с важнейшего вопроса.
Что такое VRM материнской платы
VRM расшифровывается как Voltage Regulator Module (модуль регулятора напряжения), и, к счастью, это название говорит само за себя.
Каждая материнская плата имеет модуль регулятора напряжения, расположенный рядом с процессором, чтобы регулировать напряжение, которое проходит от вашего блока питания и его силовых кабелей к разъёму процессора.
Несмотря на то, что ваш процессор может потреблять достаточное количество энергии сам по себе, он все равно нуждается в очистке и регулировке этой мощности, до того как обращаться к ней напрямую.
Почему VRM материнской платы важны для разгона
Поскольку исходное напряжение, поступающее от блока питания (12 В), намного выше, чем конечное напряжение ЦП (которое почти никогда не превышает 1,5В), VRM является ключом к функционированию вашего ЦП в целом, а не только лишь при разгоне.
Все же, высококачественный VRM абсолютно необходим для достижения высокого уровня разгона ЦП и высокой стабильной тактовой частоты ЦП в целом, поскольку стабильные тактовые частоты требуют чистого и стабильного напряжения.
Из чего сделаны VRM материнской платы

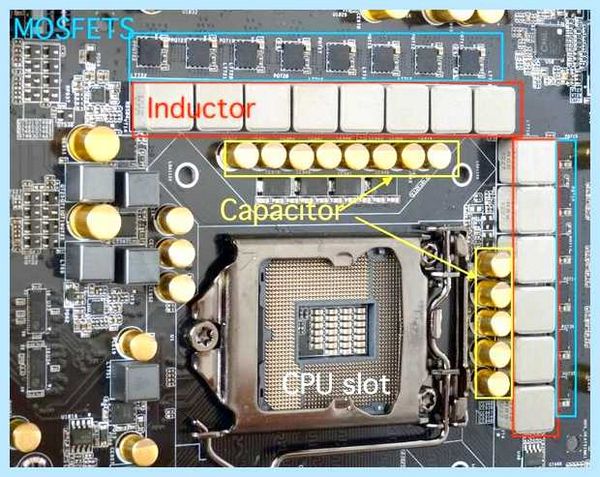

VRM состоят из «фаз», и каждая «фаза» состоит из конденсатора, дросселя и полевого МОП-транзистора.
Конденсаторы используются для хранения небольшого количества электричества, а дроссель используется для фильтрации или «задушения» определенных частот электричества.
Подробнее о полевых МОП-транзисторах чуть позже: пока помните, что VRM материнских плат состоят из нескольких «фаз», и эта основная спецификация обычно указана глубоко в спецификациях материнской платы.
Что такое МОП-транзисторы
MOSFET расшифровывается как Metal-Oxide-Semiconductor Field-Effect Transistor, и они выглядят как один из многих маленьких транзисторных чипов, прикрепленных к вашей материнской плате.
В главном это именно то, чем они являются, поскольку МОП-транзисторы используются исключительно для регулирования напряжения вместе с другими частями VRM.
Однако, полевые МОП-транзисторы используются не только лишь в специализированных модулях питания материнских плат – их также можно найти в дискретной видеокарте и большинстве других форм современного ПК или «умного» оборудования.
Обозначив основные части VRM, давайте рассмотрим, как можно оценить качество VRM.
Как определить, исправен ли VRM на материнской плате
Это, безусловно, важнейший вопрос: как определить, хорош ли VRM материнской платы?
Ключевой спецификацией, которую вы увидите для VRM, является схема Power Phase, которая будет обозначена как X+Y. Где X равно количеству фаз мощности ЦП/ОЗУ, а Y равно количеству фаз для всего остального, обычно 1 или 2. X имеет гораздо большее значение.
В этом есть некоторый нюанс, но, вообще говоря, больше фаз – это хороший знак. Это означает, что ваш VRM выполняет больше шагов для очистки и регулирования питания, до того как оно будет доставлено на ЦП, что напрямую влияет на способность ЦП поддерживать стабильно высокие тактовые частоты.
Большое количество фаз питания – само по себе – не означает, что материнская плата обязательно будет иметь отличный VRM, поскольку качество используемого оборудования также имеет большое значение.
К счастью, производители материнских плат используют высококачественные VRM на высококачественных материнских платах, особенно на тех, которые продаются непосредственно оверклокерам.
Все же, вы всегда должны дважды проверять обзоры материнских плат перед покупкой, особенно если вы покупаете плату для выполнения расширенных рабочих нагрузок или получения максимальной отдачи от своего оборудования при помощи разгона.
К счастью, оверклокеры, обычно, довольно громко рассказывают о том, как прошёл или идёт их процесс разгона, на технических форумах или в обзорах продуктов, которые они приобрели. Если вы обнаружите много заслуживающих доверия тестов, подтверждающих хорошую производительность при разгоне выбранной вами материнской платы, это хороший знак.
Примечание. Хотя количество фаз, указанное производителем, обычно является приличной лакмусовой бумажкой того, насколько надёжна подача питания на материнскую плату, вы не должны использовать это как верный признак отличной материнской платы.
У вас могут быть либо «истинные» фазы, либо двойные фазы. Хотя первый обычно считается лучшим способом подачи энергии, он также дорог исходя из убеждений производства. Поэтому производители склоняются ко второму варианту. Вы часто можете найти такие спецификации VRM, как 12+2 фазы, на страницах продуктов материнских плат, но только когда энтузиасты и обозреватели более внимательно изучают плату и используемые компоненты, они обнаруживают наличие удвоителей.
Использование удвоителей в качестве компонента не является проблемой. Вы получаете мощность, аналогичную истинным фазам, но мощность не такая чистая. Почему? Что ж, это объяснение, для которого понадобится отдельная статья.
Но, проблемы, вызванные удвоителями, могут быть решены при помощи качественной фильтрации вывода. Например, Gigabyte довольно эффективно использует удвоители в почти всех своих материнских платах Aorus среднего класса.
Имеют ли значение VRM, если вы не занимаетесь разгоном
Да.
Даже если вы не стремитесь к разгону, VRM все равно могут повлиять на способность вашего процессора работать на своих обычных частотах Boost.
Высококачественный VRM и хорошее охлаждение позволят не разогнанному процессору чаще и стабильнее работать на своих частотах Boost, что означает большую производительность для конечного пользователя.
Преимущества, предоставляемые высококачественными VRM, не ограничиваются оверклокерами. Чистая и стабильная подача питания всегда пойдёт на пользу аппаратному обеспечению вашего ПК, даже если вы не доводите его до максимума.
Часто задаваемые вопросы
Из чего сделаны материнские платы?
Помимо VRM, другие основные части материнской платы включают сокет ЦП, набор микросхем и доступные слоты PCI Express или M.2.
Они все могут иметь прямое влияние на совместимость и производительность, но их роли, обычно, более прямолинейны по сравнению с VRM, которые довольно важны, но обычно не так сильно рекламируются.
Как материнская плата влияет на производительность?
Как подробно описано статье, материнские платы могут оказать реальное влияние на вашу производительность!
Однако, степень влияния будет зависеть от множества факторов, в том числе от того, зачем вы используете свою материнскую плату.
В целом, если вы не занимаетесь играми для энтузиастов или профессиональными нагрузками, компромиссы бюджетной материнской платы не будут иметь большого значения.
Как выбрать хороший блок питания?
И последнее, но более важное: мы потратили много времени на эту статью, рассказывая о подаче энергии.
Как насчёт того, чтобы купить хороший блок питания? Это отличное руководство по блоку питания, но я всё же могу дать вам несколько полезных советов по блоку питания, до того как полностью закончить.

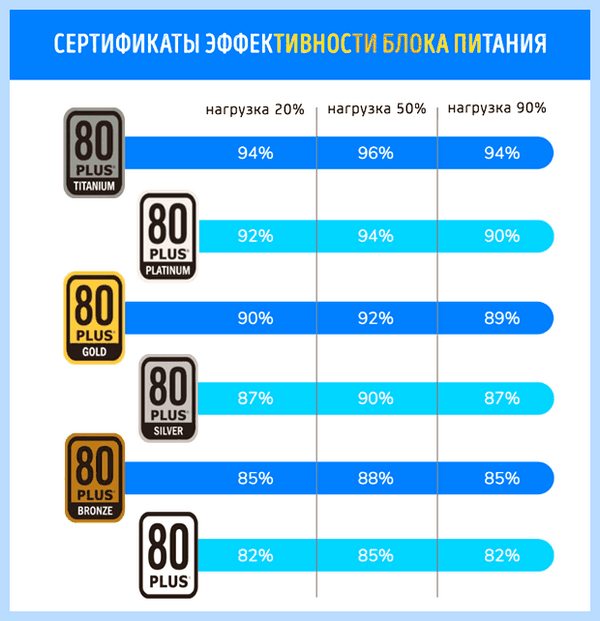

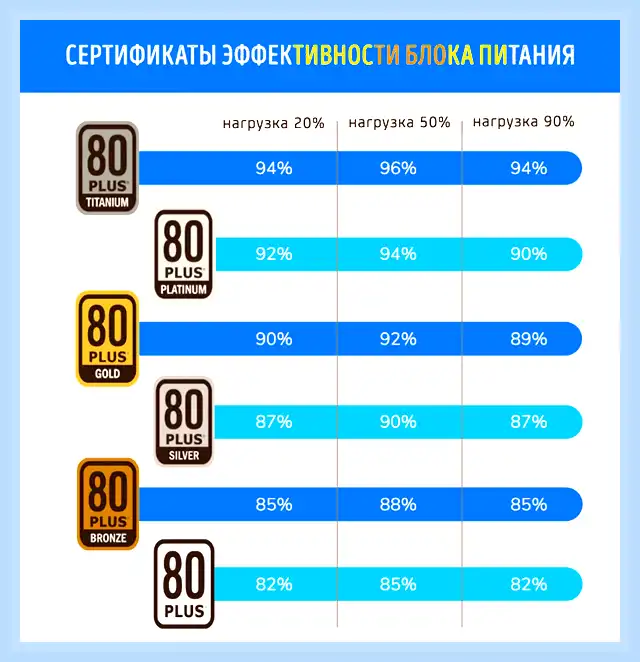

Всегда приобретайте блок питания 80+ Bronze или лучше. Если блок питания не может достичь бронзы, вероятно, есть серьёзная проблема в его конструкции.
Убедитесь, что вы покупаете полумодуль или модуль, потому что вам не надо, чтобы куча посторонних кабелей занимала внутреннюю часть ПК.
И, наконец, выбирайте известные бренды – EVGA, Corsair и beQuiet! – все хороши для начала.
Процесс производства материнских плат – как создают компьютеры
Задумывались ли вы когда-нибудь, как создаются материнские платы компьютеров? Если да, то вы находитесь в правильном месте. Всё, что вам нужно знать о материнских платах – от компонентов, составляющих интегральную схему, до интеграции портов ввода-вывода, слотов для карт и разъемов, прямо до упаковки и распределения материнских плат – будет рассмотрено в этой статье.
Мы также дадим вам несколько советов, которые помогут вам найти хорошую материнскую плату.
Что такое материнская плата?
Эта статья, по сути, не о том, зачем нужны материнские платы, поэтому мы будем говорить проще. Материнская плата объединяет и передает сигналы между периферийными устройствами, такими как клавиатура, мышь и монитор. То же самое можно сказать и о ваших компонентах, таких как процессор, видеокарта, оперативка и другие.
Что такое VRM!? И всё про цепи питания!
Материнская плата – это, на самом деле, большая интегральная схема, а различные линии, которые вы видите, представляют собой встроенные медные дорожки. Эти медные дорожки отвечают за соединение различных компонентов и позволяют установить связь между ними.
Думайте о материнской плате как о дирежёре оркестра, объединяющем различные части в прекрасной гармонии. На материнской плате вы можете увидеть стандартные компоненты, такие как конденсаторы, резисторы и VRM, которые управляют электрическим током.
Из чего сделана материнская плата?
Материнская плата, в главном, состоит из двух материалов:
- Слоя из стеклопластика для основы
- Меди, чтобы сформировать токопроводящие пути
Если вам интересно, почему материнские платы сделаны слоями, ответ довольно прост: экономия места.
Укладка 4-8 слоев медно-встраиваемой платы из стекловолокна делает материнские платы значительно меньше. Это также увеличивает скорость обработки данных, поскольку электронам нужно преодолевать меньшее расстояние.
Вы никогда не должны сверлить свою материнскую плату! Материнская плата состоит из слоев, которые проходят между слоев стекловолокна. Если вы просверлите одну из медных линий, это будет конец вашей материнской платы. Может показаться странным, что об этом даже упоминают, но были случаи, когда люди сверлили материнские платы, чтобы получить возможность закрепить дополнительный кулер.
Конечно, это не означает, что интегральная схема никогда не сверлится; основу материнской платы сверлят предварительно, до того как она прибудет на завод. Сверление создано для монтажных отверстий и отверстий крепления и пайки компонентов.
Создание базы материнской платы
Всё начинается с печатной платы. Слои очень сложных кусочков стекловолокна складываются / склеиваются вместе со смолой, образуя один твердый слой.
Этот новый единственный стекловолоконный слой будет затем покрыт слоем меди с верхней и нижней сторон. Химическое вещество, называемое фоторезистом, образует на плате медный след при воздействии света, затем наносится поверх слоя меди.
После нанесения меди на фоторезист, поверх него наносится рисунок, покрывающий определенные части слоя, перед тем как подвергнуть всю плату воздействию уф-излучения. Затем плату промывают, чтобы удалить непокрытые части медного слоя, обнажая почти полную материнскую плату.
Когда всё закончено, начинается процесс производства материнской платы.
Процесс производства материнских плат
Процесс производства материнской платы по существу разбит на четыре части:
Технология поверхностного монтажа (SMT)
DIP
Тестирование
Упаковка и распространение

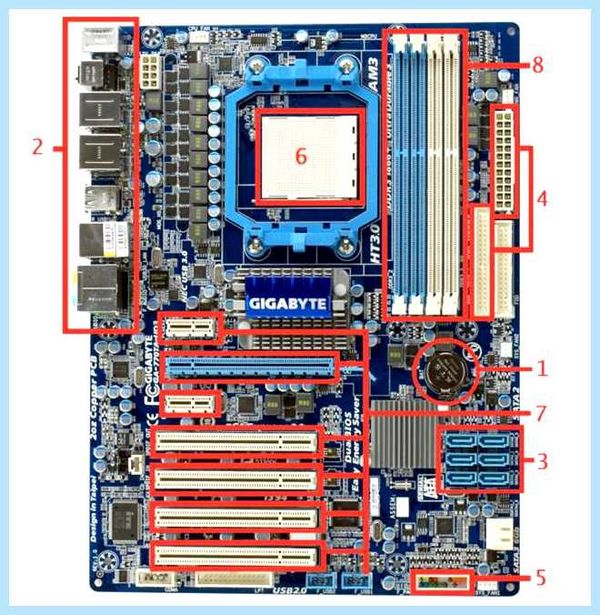

Части материнской платы
Теперь, когда у вас есть общее представление о процессе изготовления материнской платы, мы рассмотрим части, которые формируют материнскую плату.
BIOS и CMOS
Порты ввода / вывода
- Микрофон – розовый разъём на 3,5 мм
- Колонки и наушники – зеленый разъём 3,5 мм
- Монитор – старые материнские платы оснащены синим VGA-портом на задней панели, но более новые материнские платы используют HDMI, DisplayPort и черный или белый DVI-порт в качестве стандарта
- Сетевой кабель Ethernet – бесцветный порт
- Клавиатура и мышь – порт PS/2 (клавиатура – фиолетовый; мышь – зелёный)
- USB-устройства – бесцветный порт USB 2.0; синий порт USB 3.0/3.1 (да, порты VGA аналогичного цвета, но это показывает, насколько устарел VGA). Некоторые современные материнские платы оснащены разъемами типа USB C
Разъёмы IDE и SATA (для устройств хранения)
Разъемы питания
Передние разъёмы ввода / вывода
Разъём процессора

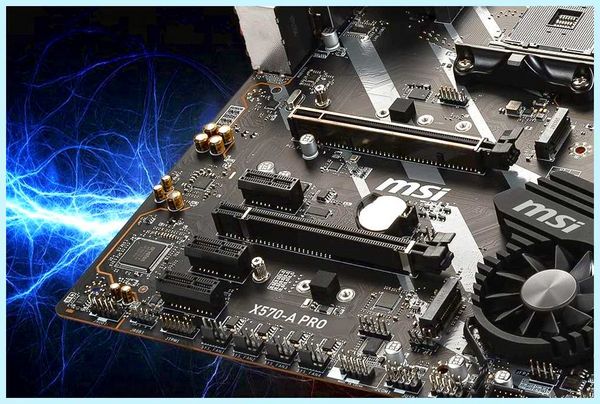

Слоты для карт расширения
Слоты RAM (оперативная память)

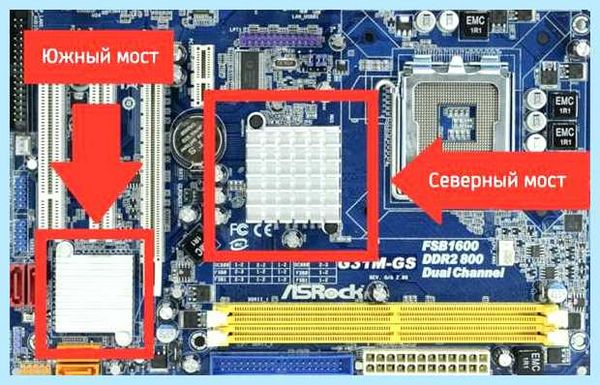

Чип северного и южного мостов
Чип северного моста будет подключен непосредственно к центральному процессору и обеспечивает быструю связь между процессором и чувствительными компонентами, такими как видеокарта и системная память. Он также подключен к чипу южного моста, который выступает в качестве коммуникационного узла. Но, южный мост взаимодействует с менее чувствительными к производительности компонентами, такими как порты USB, устройства хранения данных, бортовые сети и аудиочипы. В текущее время современные процессоры имеют северный мост внутри, поэтому вы не найдёте северный мост на современных материнских платах. Это более быстрая и поболее отзывчивая система, которая имеет меньшую задержку по сравнению со старым бортовым северным мостом. Чип южного моста находится на материнской плате, но обычно покрыт радиатором, на котором выгравирован логотип бренда материнской платы.
Мы рассмотрели различные разделы материнской платы, с которыми вы можете взаимодействовать во время сборки вашего ПК. Конечно, на материнской плате гораздо больше элементов, которые играет важную роль в работе различных компонентов.
Другие части, такие как наборы микросхем, выступают в качестве коммуникационного узла или центра управления трафиком и управляют потоком данных между процессором, памятью и периферийными устройствами.
Другие части материнской платы и их функции
ROM Chip
ROM или постоянная память – это место, где хранится важная информация, необходимая для запуска компьютера. Очень сложно (если не невозможно) изменить содержимое ПЗУ.
В отличие от ОЗУ, где информация теряется при отключении питания, ПЗУ сохраняет содержимое даже при выключении компьютера. Вот почему RAM считается «энергозависимой», а ROM «энергонезависимой».
VRM (модуль регулятора напряжения)
VRM, также называемый модулем питания процессора (PPM), представляет собой компонент, который действует очень похоже на блок питания компьютера (PSU). Он сбрасывает напряжение, до того как поток электронов достигает точки назначения, чтобы обеспечить процессор точным количеством напряжения, в каком он нуждается.
Что нужно хорошей материнской платой?
На этом этапе вы обязаны иметь достаточное понимание того, как создаются материнские платы и какие части их составляют. Но что нужно, чтобы материнская плата считалась «хорошей»?
VRM (модуль регулятора напряжения)
До того как вы сможете определить материнскую плату с хорошими VRM, вам необходимо сначала ознакомиться с несколькими компонентами, составляющими весь VRM, а именно MOSFET и Chokes:
- MOSFET или полевые транзисторы – металл-оксидные полупроводники, представляющие из себя плоские прямоугольные компоненты, обычно расположенные вокруг разъема центрального процессора. Они отвечают за снабжение процессора точным объёмом напряжения, в каком он нуждается
- Chokes обычно расположены рядом с МОП-транзисторами и отвечают за стабилизацию токов и конденсацию в случае внезапного скачка напряжения
Найти материнскую плату с хорошим VRM звучит сложно, но, по сути, это проще, чем вы думаете, так как всё, что вам нужно сделать, это подсчитать количество Chokes. Каждый Chokes соответствует одной фазе, а большее количество фаз означает лучшую стабильность.
Материнская плата начального уровня, которая имеет, по крайней мере, четыре chokes, считается нормальной, в то время как материнские платы среднего и высокого качества имеют от шесть chokes.
Если вы планируете разгонять процессор, необходимость выбора высококачественного VRM становится более важной. Необходимо отметить, что многие из материнских плат, которые позволяют разгон, по дефлоту имеют лучшие VRM; аналогично, материнские платы, которые не созданы для разгона, часто имеют упрощенный VRM.
Дизайн
Хорошая материнская плата обязана иметь хорошо продуманный дизайн, потому что плохо размещенные компоненты могут оказать негативное влияние на работоспособность вашей системы.
Расположение ОЗУ – это то, что мы все должны учитывать при покупке кулера для процессора. Иногда оперативка и громоздкий процессорный кулер могут блокировать друг дружку.
Дизайн в наши дни – это не только лишь размещение компонентов. Современные материнские платы подсвечиваются яркой RGB-подсветкой, имеют ЖК-экраны и элементы ручного управления!
Набор микросхем
Вы должны обратить пристальное внимание на чипсет материнской платы, так как, как многие согласятся, вам нужны совместимые компоненты!
Чипсеты определяют совместимость с различными компонентами, особенно с процессором. Фактически, чипсеты работают исключительно в пределах определенного семейства процессоров. Например, новые чипы Ryzen 3000 будут совместимы только с материнскими платами x470 и x570.
Чипсеты обладают различными функциями, такими как лучшая разгонная способность и дополнительная фаза питания. Так что, если вы не собираетесь разгонять компьютер, вероятно, можете обойтись более дешевой материнской платой.
Если вам нужна материнская плата с поддержкой SLI и возможностями разгона, вам нужно найти подходящую материнскую плату для ваших нужд. Сосредоточьтесь на хорошем VRM и надежном чипсете, но помните – дорого не всегда значит лучше.
Конденсаторы
Никогда не приобретайте материнскую плату с нетвердыми алюминиевыми электролитическими конденсаторами, так как они часто заправлены проводящей жидкостью. Даже если всё сделано правильно, материнские платы, которые используют дешевые конденсаторы, очень подвержены проблемам, таким как утечки или разрывы.
Вот почему всегда замечательно иметь материнскую плату, которая использует твердотельные конденсаторы, так как, в отличие от конденсаторов, которые содержат проводящую жидкость, они содержат твердый органический полимер.
Твердотельные конденсаторы могут выдерживать более высокий пульсационный ток, что означает, что они делают материнскую плату более стабильной. Конденсаторы этих типов также могут справляться с большим количеством тепла, делая плату более надежной и продлевая срок её службы.
Теперь вы не только лишь знаете, из чего состоит материнская плата, да и узнали о процессе производства и о том, что именно делает материнскую плату хорошей.
Анатомия материнской платы: что такое чипсет, VRM и сокет
Ранее мы уже публиковали статьи про выбор материнских плат для конкретных нужд, но не рассматривали детально отдельные компоненты на них. В этой статье мы постараемся максимально раскрыть тему сокетов, чипсетов, VRM и прочих важных узлов.
Для большинства пользователей именно материнские платы являются наиболее туманным компьютерным компонентом: они все кажутся похожими друг на друга, а по спецификациям кажется, что одна материнская плата не так сильно отличается от другой.
Отчасти это связано с тем, что Intel и AMD перенесли несколько важных контролеров в центральный процессор, а ещё отчасти так как многие различия о качестве просто не указаны в описании материнских плат.
VRM
Модуль регулятора напряжения или VRM (Voltage Regulator Module) и его вспомогательные компоненты отвечают за стабильность подаваемого напряжения на отдельные узлы. Далее рассмотрим подробнее, как этот модуль взаимодействует с процессором и материнской платой.
Обычно процессор имеет напряжение питания в пределах 1,1 – 1,3 вольта, плюс/минус 25% для автоматических разгона и снижения частоты в простое. При напряжении питания свыше 1,3 вольт превышаются допустимые нагрузки на сам кремний, но улучшается стабильность работы при кратковременных экстремальных нагрузках, которые испытывает процессор, например во время работы в режиме Turbo-boost.
Сам VRM питается напряжением 12 вольт от специализированного разъёма блока питания, но для того, чтобы можно было использовать этот источник, напряжение необходимо преобразовать в пригодное для процессора. Это достигается путём преобразования и фазирования питания.
Понижающий преобразователь напряжения состоит из нескольких фаз, которые призваны уменьшить вероятность просадки напряжения и обеспечить более плавное и стабильное питание. Просадка напряжения – это когда напряжение понижается ниже необходимого для питания ядра. В такие моменты может наблюдаться нестабильная работа всей системы, появления синего экрана смерти или-же BSOD или самопроизвольное отключение компьютера.
Таким макаром, чем большее количество фаз преобразует входное питание, тем паче ровное и стабильное напряжение получается на выходе для питания системы при экстремальных нагрузках. Модули регулятора напряжения встречаются не только лишь в компьютерах, их также можно найти в радиоприёмниках, телевизорах, автомобилях и прочее. В любом случае, составные части такого модуля всегда остаются неизменны и как он устроен, рассмотрим ниже.

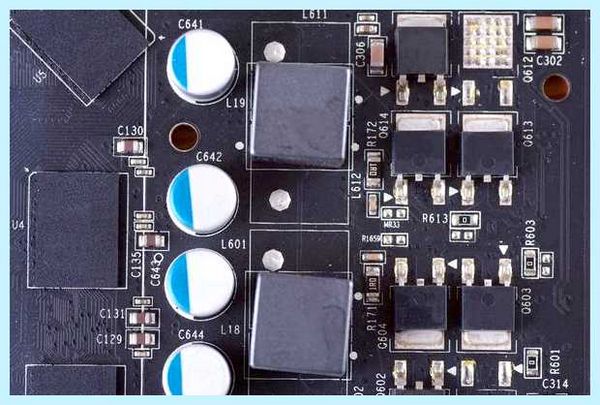

Что входит в состав VRM
Существует некоторое заблуждение, что VRM – это какая-то отдельная деталь на материнской плате. По сути «VRM» — этот термин относится к связке микросхемы-драйвера, полевых ключей, катушек индуктивности, конденсаторов и прочего, которые совместно используются для преобразования и фазирования напряжения. Основные три компонента модуля:
- полевые транзисторы (и микросхема-драйвер), обычно расположены под радиаторами;
- конденсаторы;
- дроссели (катушки индуктивности).
Существует несколько вариантов построения силовой части, либо это 3 отдельных корпуса в виде 1 микросхемы-драйвера и 2 ключей верхнего и нижнего плеча, либо можно встретить микросборки, где в одном корпусе содержатся все эти 3 компонента. Большинство современных материнских плат используют именно такие микросборки. Такой подход не только лишь экономит место на плате, да и создаёт дополнительные удобства для организации теплоотвода и проектирования питания.
Как работает VRM
Как мы указывали ранее, модуль регулятора напряжения физически понижает напряжение до нужного для питания ЦП. Вход для преобразователя расположен на материнской плате рядом с процессором, это 8-пин и/или 4-пин разъём, а иногда и пара таких недалеко от процессора.
Одна фаза работает в 2 такта: в первый такт открывается верхний ключ и начинает заряжать дроссель 12 вольтами. Во второй такт верхний ключ закрывается и открывается нижний ключ. Дроссель начинает разряжаться, возникает обратная ЭДС нужной напряжённости, которая сглаживается выходным конденсатором и питает процессор.
Переключением ключей и фазами управляет специальный контроллер. Контроллер переключает ключи несколько тысяч раз за секунду, соответственно, чем больше фаз, тем быстрее они переключаются, тем паче стабильное напряжение на выходе.
Покупая материнскую плату, в описании, вероятнее всего, сможете найти информацию о количестве фаз. Схема питания обычно указывается как 4+1, 6+2, 8+3 и прочее. Число, которое стоит перед знаком плюс (в наших примерах это 4, 6 и 8), обозначает количество фаз, выделенных для процессора. Число, которое указано после плюса, указывает количество фаз, созданных для питания других компонентов, таких как оперативка или встроенная графика.
Как и в случае с ЦП, большее значение фаз для ОЗУ обеспечивает более стабильное питание при разгоне, однако фазы для памяти оказывают значительно меньшее влияние, чем фазы для процессора.
Если информация о количестве фаз в документации не указана, то можно подсчитать количество дросселей рядом с сокетом, чтобы определить количество фаз для питания процессора.
PCH/Чипсет/мост – для чего нужен чипсет
Если мы заговорили про анатомию, то чипсет можно сравнить со спинным мозгом. Он служит центром почти всех транзакций и взаимодействий между устройствами, включая ввод-вывод, некоторую обработку графики, обмен данными и расширенные функции встроенного ПО BIOS.
В первых компьютерах типа ZX-Spectrum все устройства висели на одной шине, даже оперативка. У каждого устройства был специальный сигнальный вход, чтобы процессор мог обратиться именно к нему, без этой команды сигналы на общей шине устройством игнорировались. Процессор выбирал нужное ему устройство опрашивал или записывал данные.
В наши дни компьютер состоит из отдельных систем. Шины Sata, PCI-e, USB, устаревшие шины типа RS-232, LPT, PS/2 – всё это отдельные объекты, которые обмениваются данными через полосы и каналы. Эти данные должны попасть в ЦП и быть обработаны инструкциями и запросами на прерывание.
За всю историю чипсетов произошло много изменений в терминологии. В текущее время Intel называет свой набор микросхем «PCH» Platform Controller Hub (контроллер-концентратор платформы), в то время как AMD по-прежнему использует более традиционную терминологию северного и южного моста. Но вроде бы обе компании не называли свои современные чипсеты – это унифицированные однокристальные решения.
От выбранного чипсета напрямую зависит способность системы использовать различные функции, такие как разгон, конфигурации с несколькими графическими процессорами (посредством выделения линии PCI-e) или RAID. И Intel и AMD публикуют блок-схемы, показывающие различия между наборами микросхем. Если внимательно их изучить, можно сразу увидеть, какие функции присутствуют в этом экземпляре и найти те, которые действительно нужны и будут использоваться.
Сокет

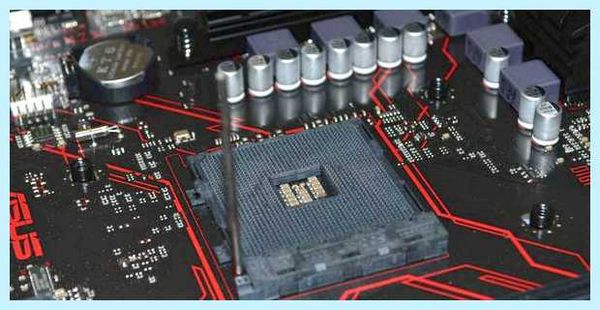

Дословный перевод этого слова – «розетка». Но мы говорим про сокет материнской платы, ещё одно название – слот ЦП. Это разъём, который используется для соединения процессора с печатной платой без пайки, что позволяет упростить установку или замену ЦП на материнской плате. Сокеты для процессоров, обычно встречающиеся в ПК и серверах, являются полной противоположностью поверхностного монтажа ЦП в ноутбуках, которые экономят место за счет удобства установки или замены.
Общие типы сокетов ЦП включают матрицу классических контактов (PGA) и матрицу поверхностных контактов (LGA). Разница между ними состоит в том, что PGA размещает контакты-штырьки на процессоре, а отверстия — в сокете, тогда как LGA имеет сокет с контактами, на которые вы размещаете процессор. Количество и расположение контактов варьируются зависимо от типа используемых ЦП, но, в глобальном понимании, большее количество контактов и их плотность позволяют быстрее передавать больше сигналов данных.
Существуют разные сокеты зависимо от поддерживаемого процессора. Если возникает ситуация, когда ЦП и сокет несовместимы, в лучшем случае ЦП физически не подойдёт в сокет, а в худшем случае может быть нанесён непоправимый ущерб любой части системы.
К счастью, легко проверить, будет ли процессор, на который вы смотрите, работать с конкретной материнской платой. Обычно рекомендуется сначала выбрать процессор, изучить на какой сокет он рассчитан, что упростит выбор материнской платы.
Зависимо от геометрии, некоторые сокеты могут быть совместимы с несколькими поколениями процессоров. Например, сокет Intel LGA 1151, который официально поддерживает процессоры шестого и седьмого поколения, а неофициально к тому же восьмого и девятого поколений. Но если процессор физически подходит в сокет, то он может быть несовместим с чипсетом. Без переделок процессоры 7-го поколения будут работать с чипсетами 100- и 200-серий , а процессорам 9-го нужен набор микросхем 300-серии.
